4-kierunkowe klimakonwektory kasetonowe serii MCFK-A2/4

Idealny do pomieszczeń, w których estetyka i cisza mają pierwszorzędne znaczenie. Płynna i równomierna dystrybucja powietrza tworzy naturalny mikroklimat. Technologia, która pracuje dla Ciebie, cicho i perfekcyjnie.

Moc chłodnicza: 2 ... 17.6 kW

Wydajność grzewcza: 2.8 ... 25,5 kW

Chcesz kupić lub masz pytania?

4-kierunkowe klimakonwektory kasetonowe serii MCFK-A2/4

Dzięki szerokiemu zakresowi wydajności chłodzenia i grzania, klimakonwektory te mogą być stosowane w pomieszczeniach o dowolnej wielkości, a stylowy, elegancki wygląd panelu dekoracyjnego będzie pasował do każdego wnętrza.

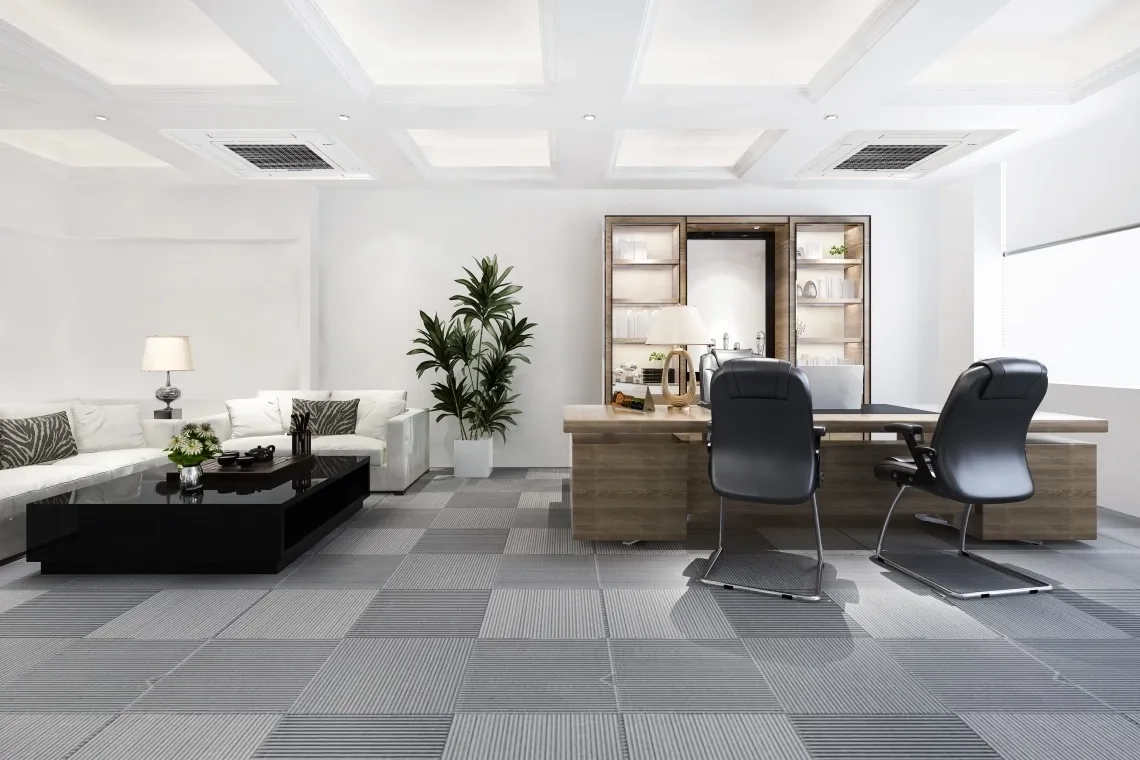

MCFK-A2/4 in the office space

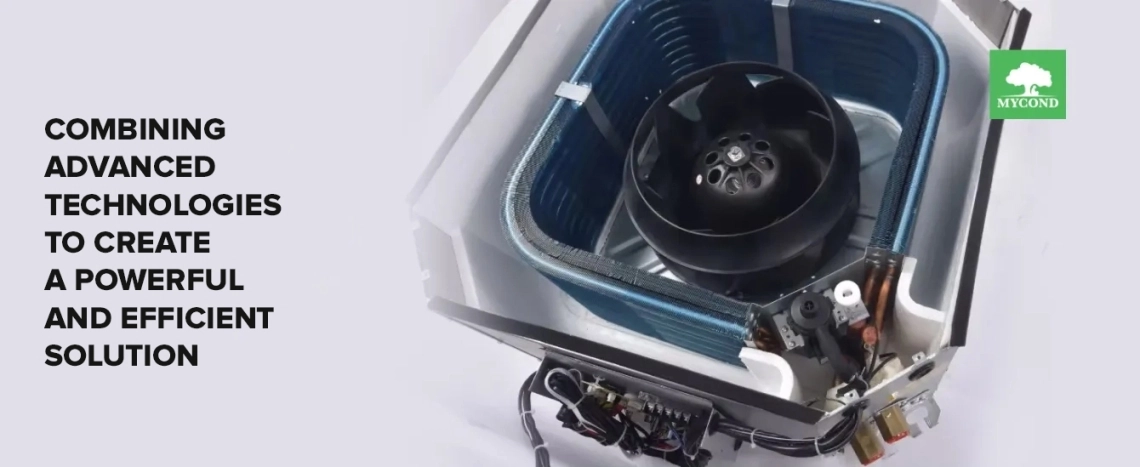

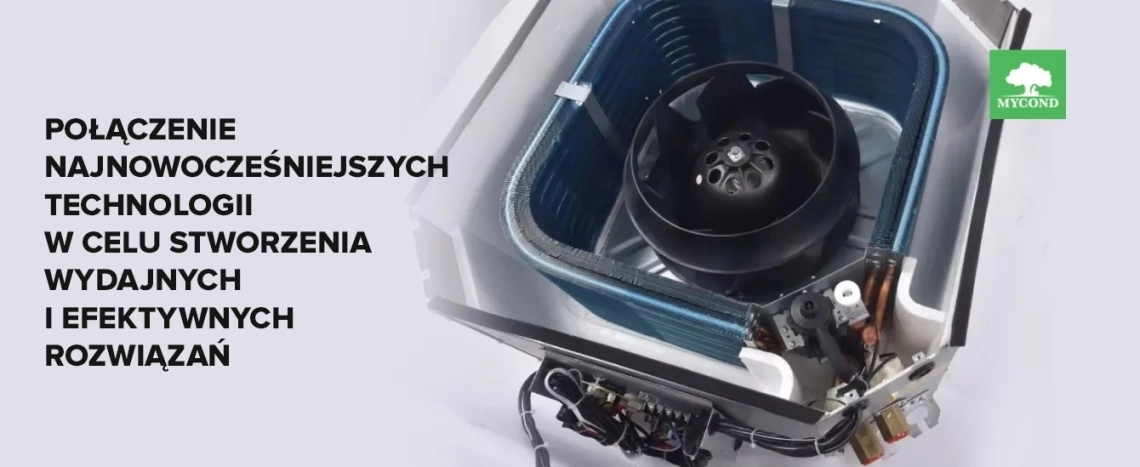

Combining advanced technologies to create a powerful and efficient solution

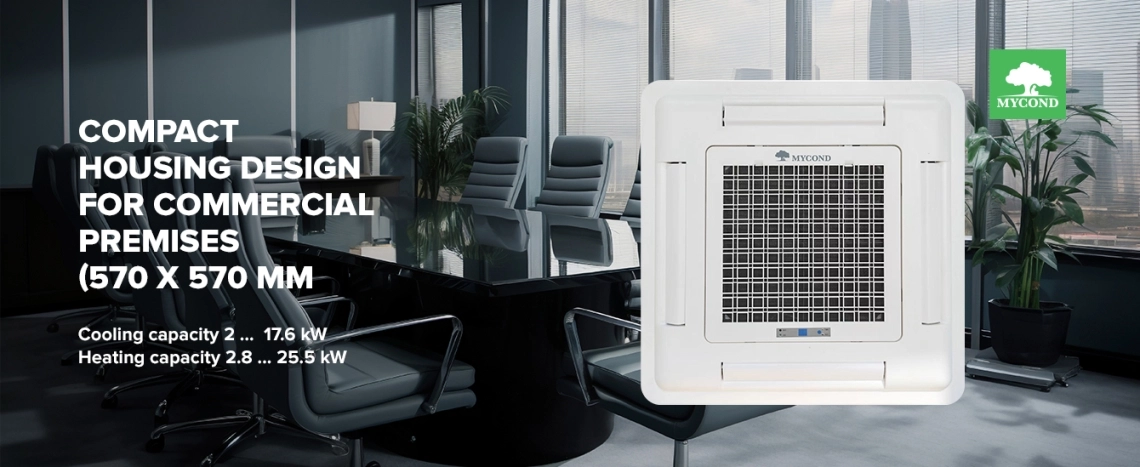

Compact housing design for commrcial premises

Cechy i zalety:

Obudowa wykonana jest z galwanizowanej stali i wyposażona w formowane kanały powietrzne z polistyrenu, które zapewniają wydajny przepływ powietrza i są wystarczająco grube, aby zapewnić niezawodną izolację cieplną i akustyczną.
Panel ma nowoczesny wygląd, jest wykonany z wytrzymałego tworzywa ABS i jest wyposażony w wyjmowany, zmywalny filtr powietrza oraz funkcję automatycznej oscylacji przepływu powietrza.
Koło jest produkowane w procesie formowania w jednym cyklu, bez spawanych połączeń między łopatkami wentylatora a płytą końcową/stożkową, co zapewnia idealne wyważenie. Podkładka antywibracyjna na piaście redukuje hałas i wibracje z kół i silnika. Każde koło jest precyzyjnie wyważone z tolerancją mniejszą niż 0,5 mm/s.
Wymiennik ciepła wykonany jest z miedzianych rurek i aluminiowych płyt pokrytych niebieską powłoką ochronną, co zapewnia wysoką wydajność wymiany ciepła. Każdy wymiennik ciepła jest testowany pod kątem szczelności przy ciśnieniu 16 barów (1,6 MPa).
Paleta jest wykonana ze spienionego polistyrenu o wysokiej gęstości przy użyciu technologii termoformowania, ma ochronną powłokę z PVC i jest wyposażona w pompę drenażową i pływakowy zawór bezpieczeństwa.

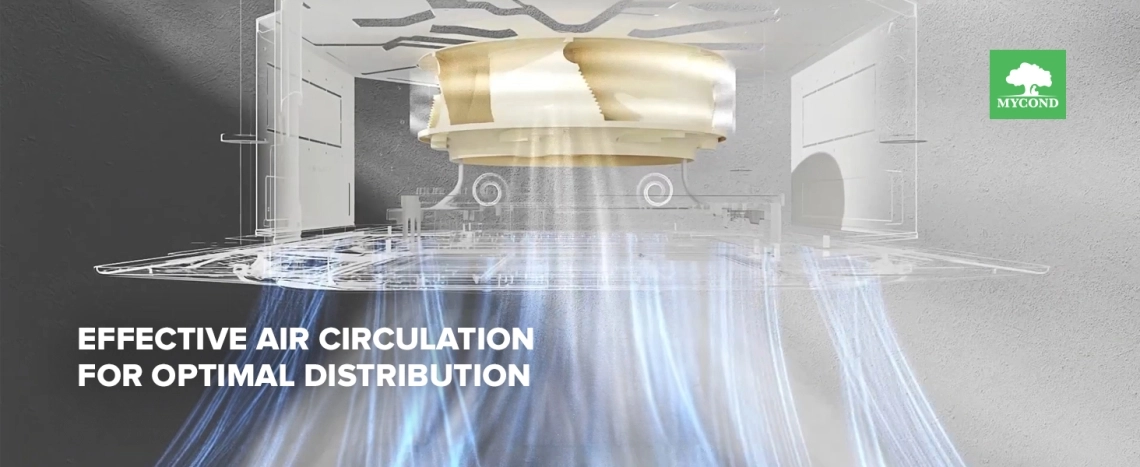

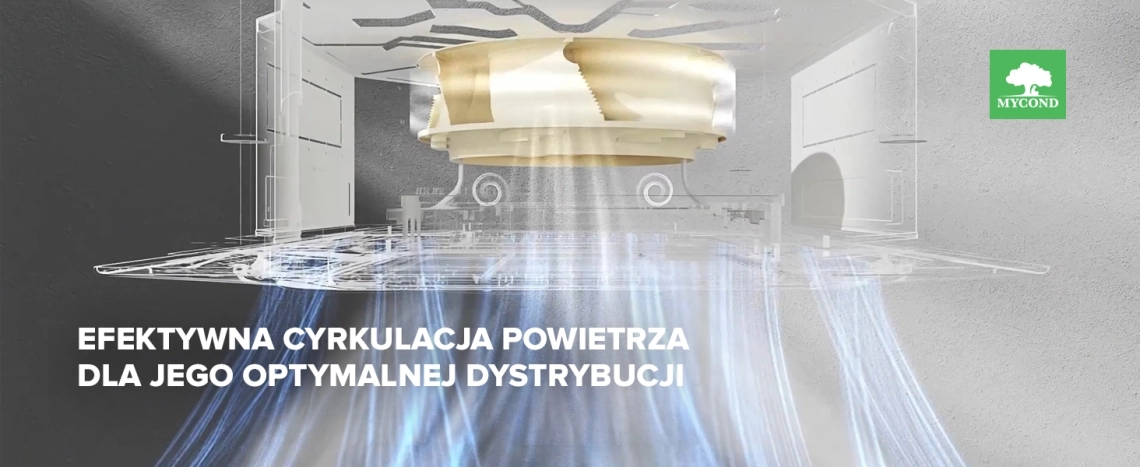

Effective air circulation for optimal distribution

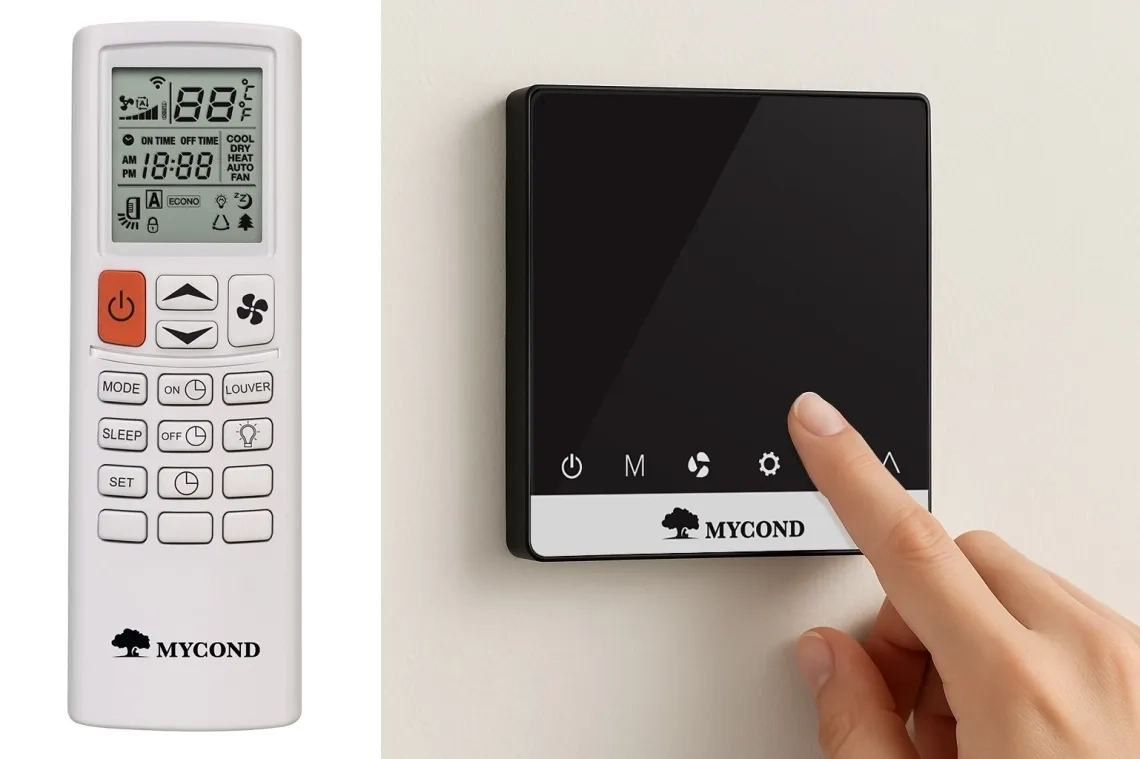

Pilot zdalnego sterowania na podczerwień*

Podstawowe sterowanie klimakonwektorem
Sterownik naścienny z Wi-Fi**
Zaawansowane sterowanie klimakonwektorem

^*w^{zakresie dostawy}
^**zakupiony^oddzielnie

Infrared remote control

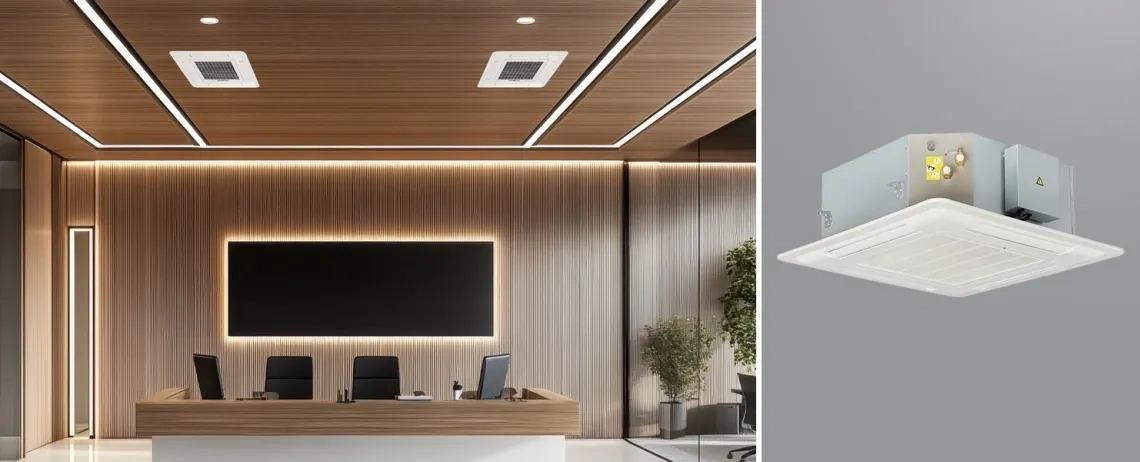

Perfect ceiling installation

Dane techniczne	Jednostki	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-045-A2	MCFK-056-A2
Przepływ powietrza H/M/L	^m3/h	340/280/180	510/390/260	680/520/350	850/639/430	1020/790/520
Całkowita wydajność chłodnicza H/M/L	kW	1800/1485/954	2700/2061/1377	3600/2754/1854	4500/3384/2277	5400/4185/2754
Wrażliwa wydajność chłodzenia H/M/L	kW	1350/1114/716	2025/1546/1033	2700/2066/1391	3375/2538/1708	4050/3139/2066
Całkowita moc cieplna	kW	2700/2228/1431	4050/3092/2066	5400/4131/2781	6750/5076/3416	8100/6278/4131
Zasilanie	V/F/Hz	220/1/50
Wentylator i silnik
Typ wentylatora		Koło wentylatora odśrodkowego
Rozmiar wentylatora		F315			F380
Typ silnika		Silnik prądu przemiennego
Moc wejściowa	kW	39	52	62	76	96
Stopień ochrony IP w silniku		IP20	IP20	IP20	IP20	IP20
Klasa izolacji silnika		B	B	B	B	B
Szczegóły zwoju
Materiał rury		Rura miedziana
Średnica zewnętrzna rury	mm	Standard - 9,52
Grubość rury	mm	0.3	0.3	0.3	0.3	0.3
Powierzchnia	^m2	4.65	4.65	9.3	13.4	13.4
Rozmiar cewki (wys.*szer.)	mm	200*21.65		200*43.3	225*43.3
Materiał żeber		0.okruchy hydrofilowe 105 mm
Typ żebra		Żebra typu żaluzjowego
Odległość między żebrami	mm	2	2	2	2	2
System rurociągów "Riady-2"		2	2	2	2	2
Obieg		2 na 2 przy wyjściu			4 na 4 na wylocie
Maksymalne ciśnienie robocze	MPa	1.6	1.6	1.6	1.6	1.6
Połączenie
WEJŚCIE/WYJŚCIE	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Odpływ	mm	26	26	26	26	26
Obudowa urządzenia
materiał obudowy		Stal ocynkowana
Grubość materiału	mm	0.8	0.8	0.8	0.8	0.8
Taca ociekowa		Polistyren ekspandowany o wysokiej gęstości
Pompa odpływowa		Standardowy model PSB-7 z głowicą 700 mm (opcjonalnie głowica 1200 mm)
Materiał izolacyjny		XPE	XPE	XPE	XPE	XPE
Grubość izolacji	mm	5	5	5	5	5
Filtr
Typ		Filtr główny
Materiał		ABC+nylon
Grubość		12	12	12	14	14
Rozmiar	mm	350*333			430*407
Dla wszystkich rozmiarów paneli blokowych
Rozmiar netto (wys.szer.gł.)	mm	68068030			83083030
Rozmiar opakowania (wys.szer.gł.)	mm	72072075			86086075
Waga netto/brutto	kg	2.3/3.7			3.5/5.2
Dla wszystkich wymiarów korpusu

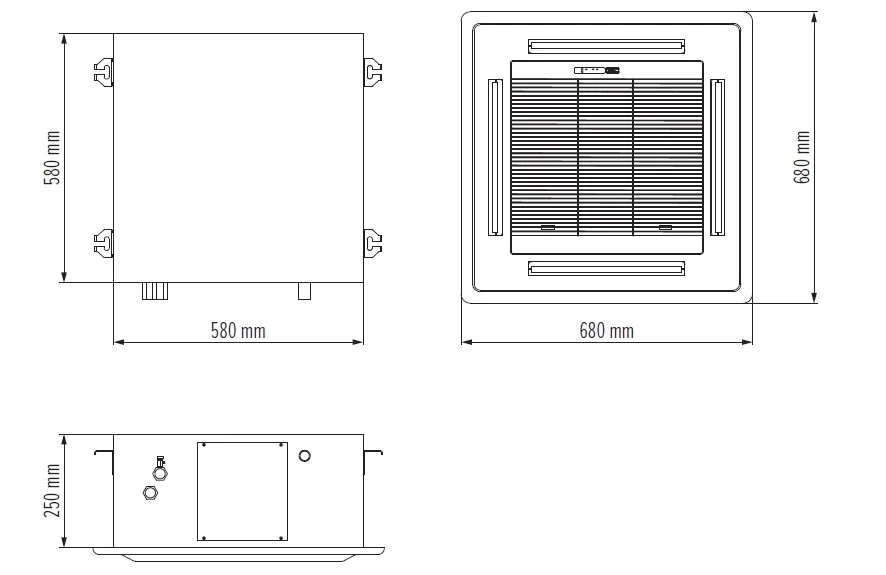

Rozmiar netto (wys.szer.gł.)	mm	580580250			705705290
Rozmiar opakowania (wys. * szer. * głęb.)	mm	675675270			800800310
Waga netto/brutto	kg	17.7/19.3			21.5/23.8
Poziom ciśnienia akustycznego w odległości 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	43/39/32	45/37/34
Masa jednostkowa	kg	20	20	20	25	25

Dane techniczne	Jednostki	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Przepływ powietrza H/M/L	^m3/h	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Całkowita wydajność chłodnicza H/M/L	kW	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Wrażliwa wydajność chłodzenia H/M/L	kW	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Całkowita moc cieplna	kW	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Zasilanie	V/F/Hz	220/1/50
Wentylator i silnik
Typ wentylatora		Koło wentylatora odśrodkowego
Rozmiar wentylatora		F380	F476			F530
Typ silnika		Silnik prądu przemiennego
Moc wejściowa	kW	132	152	189	220	330
Stopień ochrony IP w silniku		IP20	IP20	IP20	IP20	IP20
Klasa izolacji silnika		B	B	B	B	B
Szczegóły zwoju
Materiał rury		Rura miedziana
Średnica zewnętrzna rury	mm	Standard - 9,52
Grubość rury	mm	0.3	0.3	0.3	0.3	0.3
Powierzchnia	^m2	13.4	19.7	19.7	19.7	27.1
Rozmiar cewki (wys.*szer.)	mm	225*43.3	250*43.3
Materiał żeber		0.okruchy hydrofilowe 105 mm
Typ żebra		Żebra typu żaluzjowego
Odległość między żebrami	mm	2	2	2	2	2
System rurociągów "Ryady-2"		2	2	2	2	2
Obieg		4 na 4 przy wyjściu		5 na 5 na wylocie
Maksymalne ciśnienie robocze	MPa	1.6	1.6	1.6	1.6	1.6
Połączenie
WEJŚCIE/WYJŚCIE	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Odpływ	mm	26	26	26	26	26
Obudowa urządzenia
materiał obudowy		Stal ocynkowana
Grubość materiału	mm	0.8	0.8	0.8	0.8	0.8
Taca ociekowa		Polistyren ekspandowany o wysokiej gęstości
Pompa odpływowa		Standardowy model PSB-7 z głowicą 700 mm (opcjonalnie głowica 1200 mm)
Materiał izolacyjny		XPE	XPE	XPE	XPE	XPE
Grubość izolacji	мм	5	5	5	5	5
Filtr
Typ		Filtr główny
Materiał		ABC+nylon
Grubość		14	14	14	14	14
Rozmiar	mm	430*407	556*540			644*638
Dla wszystkich rozmiarów paneli blokowych

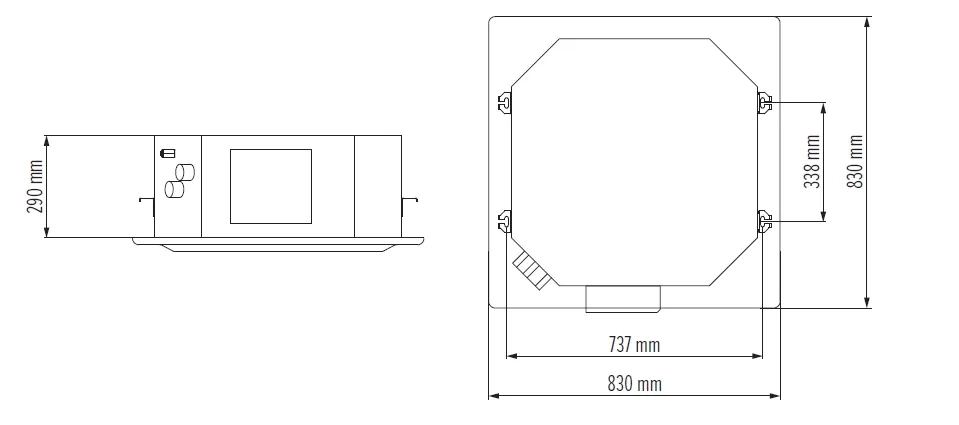

Rozmiar netto (wys.szer.gł.)	mm	83083030	98098030			1140114030
Rozmiar opakowania (wys.szer.gł.)	mm	86086075	1010101075			1170117075
Waga netto/brutto	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Dla wszystkich wymiarów bloku i korpusu

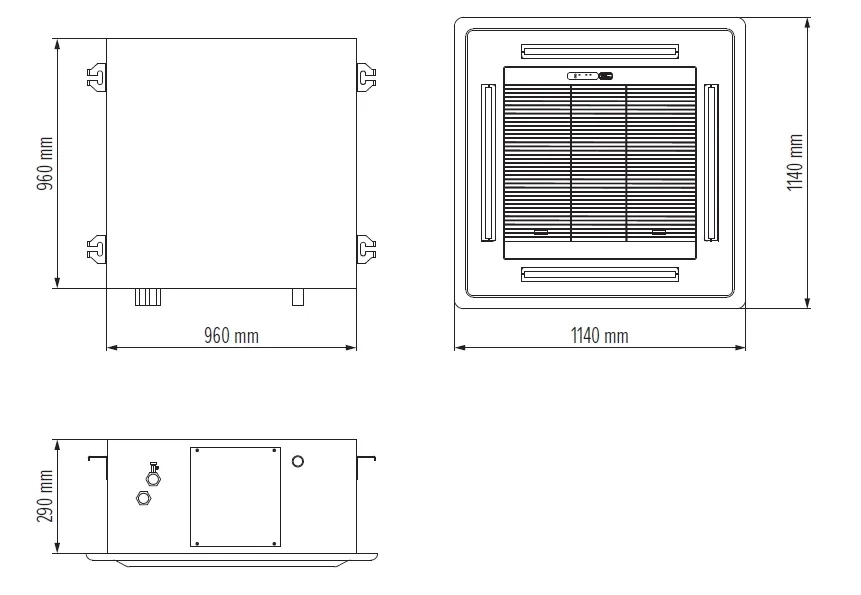

Rozmiar netto (wys.szer.gł.)	mm	706706290	832832290			960960290
Rozmiar opakowania (wys.szer.gł.)	mm	800800310	925925310			10541054320
Waga netto/brutto	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Poziom ciśnienia akustycznego w odległości 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Masa jednostkowa	kg	25	32	32	32	45.4

Nominalne warunki testowe:
Chłodzenie: temperatura powietrza wlotowego +27 °C ST/+19,5 °C MT, temperatura wody wlotowej +7 °C, temperatura wody wylotowej +12 °C.
Ogrzewanie: temperatura powietrza na wlocie +21 °C, temperatura wody na wlocie +60 °C, takie samo natężenie przepływu wody jak w przypadku chłodzenia.
Pomiary poziomu ciśnienia akustycznego są wykonywane w dźwiękoszczelnym pomieszczeniu, a punkt kontrolny znajduje się 1,5 m poniżej pionowej osi urządzenia.
