7 kluczowych parametrów wilgotnego powietrza dla inżynierów HVAC

Autor: dział techniczny Mycond

Powietrze wokół nas to nie tylko mieszanina gazów. To złożony układ, w którym para wodna odgrywa kluczową rolę w kształtowaniu nie tylko naszego komfortu, ale także zużycia energii w budynkach i trwałości przegród budowlanych. Stan wilgotnego powietrza bezpośrednio wpływa na efektywność systemów ogrzewania, wentylacji i klimatyzacji oraz na jakość mikroklimatu wewnętrznego. Dlatego dogłębna znajomość parametrów wilgotnego powietrza stanowi fundament profesjonalnej pracy inżyniera HVAC.

Zrozumienie zależności między temperaturą, wilgotnością i innymi właściwościami pozwala dokładnie dobierać moc urządzeń, zapobiegać kondensacji i utrzymywać optymalne warunki w pomieszczeniach. Przyjrzyjmy się siedmiu kluczowym parametrom, które stanowią podstawę obliczeń inżynierskich w dziedzinie wentylacji i klimatyzacji.

Temperatura termometru suchego (T)

Temperatura termometru suchego to najbardziej znana nam wielkość powietrza, mierzona zwykłym termometrem w °C. Oznaczana jako T lub Tdry i będąca wskaźnikiem energii kinetycznej cząsteczek powietrza. Nazwa „sucha” podkreśla, że pomiar odbywa się bez wpływu parowania wilgoci, w przeciwieństwie do pomiaru termometrem mokrym.

Dla komfortowych warunków bytowych zaleca się 20–22 °C zimą oraz 23–25 °C latem. W biurach optymalny zakres jest nieco węższy – 21–23 °C. Na diagramie psychrometrycznym temperatura termometru suchego przedstawiona jest na osi poziomej, co czyni ją parametrem bazowym do większości obliczeń.

Wilgotność względna (RH lub φ)

Wilgotność względna określa, jak bardzo powietrze jest nasycone parą wodną w stosunku do maksymalnej możliwej zawartości przy danej temperaturze. Mierzona w procentach (%) i oznaczana jako RH lub φ. Kluczową cechą tego parametru jest jego silna zależność od temperatury.

Na przykład zimowe powietrze o temperaturze −5 °C i wilgotności względnej 80% po ogrzaniu do +21 °C zachowuje tę samą ilość pary wodnej, ale wilgotność względna spada do około 20%. Tłumaczy to, dlaczego zimą w ogrzewanych pomieszczeniach powietrze wydaje się wyjątkowo suche.

Komfortowy zakres wilgotności względnej to 40–60%. Przy wartościach poniżej 30% pojawia się uczucie suchości śluzówek, a przy wartościach powyżej 70% – duszność i wzmożona potliwość. Na diagramie psychrometrycznym linie wilgotności względnej przedstawione są jako wygięte krzywe.

Zawartość wilgoci (d lub w lub x)

Zawartość wilgoci to rzeczywista ilość pary wodnej w powietrzu, wyrażona w gramach na kilogram suchego powietrza (g/kg). Oznaczana jako d, w lub x. Główna zaleta tego parametru – nie zależy od temperatury i odzwierciedla rzeczywistą ilość wilgoci.

Typowe wartości zawartości wilgoci zależą od warunków: 2–4 g/kg dla suchego zimowego dnia, 6–9 g/kg dla warunków komfortu wewnętrznego, 12–18 g/kg dla wilgotnego letniego dnia, powyżej 20 g/kg dla klimatu tropikalnego.

Do obliczenia ilości usuniętej wilgoci stosuje się wzór: m = G × (d1 - d2), gdzie m – masa usuniętej wilgoci (kg/h), G – strumień masowy powietrza (kg/h), d1 i d2 – początkowa i końcowa zawartość wilgoci (g/kg). Na diagramie psychrometrycznym zawartość wilgoci przedstawiona jest liniami poziomymi ze skalą po prawej stronie.

Temperatura punktu rosy (Td)

Temperatura punktu rosy to temperatura, przy której para wodna w powietrzu zaczyna się skraplać podczas ochładzania. Mierzona w °C i oznaczana jako Td. Sens fizyczny jest prosty: jeśli temperatura dowolnej powierzchni jest niższa od punktu rosy, pojawi się na niej kondensat.

Klasycznym przykładem jest szklanka z zimnym napojem, której powierzchnia „poci się” w ciepłym pomieszczeniu. Dla typowego pokoju o temperaturze 21 °C i wilgotności względnej 50% punkt rosy wynosi około 10 °C. Zimą tworzy to ryzyko kondensacji na chłodnych powierzchniach okien i wewnątrz zewnętrznych przegród.

Zalecenie praktyczne: temperatura wszystkich powierzchni w pomieszczeniu powinna być co najmniej o 2–3 °C wyższa od punktu rosy, aby zapobiec kondensacji. Na diagramie psychrometrycznym punkt rosy odpowiada temperaturze nasycenia (100% wilgotności względnej) dla danej zawartości wilgoci i znajduje się na lewej pionowej osi krzywej nasycenia.

Ciśnienie cząstkowe pary wodnej (pv)

Ciśnienie cząstkowe pary wodnej to ciśnienie, jakie wywierają cząsteczki wody w powietrzu. Mierzone w paskalach (Pa) lub kilopaskalach (kPa) i oznaczane jako pv. Sens fizyczny tego parametru polega na tym, że każda cząsteczka pary wodnej „napiera” na otoczenie, wytwarzając ciśnienie.

Parametr ten jest krytyczny dla zrozumienia dyfuzji wilgoci przez przegrody budynku. Wilgoć przemieszcza się z obszaru o wyższym ciśnieniu cząstkowym do obszaru o niższym. Zimą ciśnienie cząstkowe pary wodnej w ciepłym pomieszczeniu (około 1200-1400 Pa przy 21 °C i 50% RH) jest znacznie wyższe niż na zewnątrz (około 300-400 Pa przy -5 °C i 80% RH). Ta różnica „wypycha” wilgoć przez ściany na zewnątrz, co wymaga właściwego doboru paroizolacji.

Na diagramie psychrometrycznym ciśnienie cząstkowe pary wodnej przedstawione jest skalą po prawej, równolegle do zawartości wilgoci, gdyż parametry te są proporcjonalne.

Entalpia (h lub i)

Entalpia to całkowita energia wilgotnego powietrza, obejmująca zarówno ciepło jawne (związane z temperaturą), jak i ciepło utajone parowania wody. Mierzona w kilodżulach na kilogram (kJ/kg) i oznaczana jako h lub i.

Przykładowo, przy temperaturze 21 °C i zawartości wilgoci 7,8 g/kg całkowita entalpia wynosi około 41 kJ/kg, z czego około 21 kJ/kg to ciepło jawne, a 20 kJ/kg – ciepło utajone. Warto zaznaczyć, że do odparowania 1 kg wody potrzeba około 2500 kJ energii.

Wzór na moc układu klimatyzacji: Q = G × (h1 - h2), gdzie Q – moc (kW), G – strumień masowy powietrza (kg/s), h1 i h2 – początkowa i końcowa entalpia (kJ/kg). Dla chłodzenia 1000 m³/h powietrza z 32 °C i 70% RH (entalpia ~89 kJ/kg) do 22 °C i 50% RH (entalpia ~43 kJ/kg) potrzeba około 15 kW mocy.

Na diagramie psychrometrycznym entalpia przedstawiona jest liniami ukośnymi pod kątem ze skalą w lewym górnym rogu.

Temperatura termometru mokrego (Tw)

Temperatura termometru mokrego to temperatura, do której chłodzi się woda podczas parowania w nienasyconym powietrzu. Mierzona w °C i oznaczana jako Tw. Fizycznie mierzona termometrem owiniętym wilgotną tkaniną, przez którą przepływa powietrze.

Dla powietrza o temperaturze 21 °C i wilgotności względnej 50% temperatura termometru mokrego wynosi około 15 °C. W przypadku skrajnym, gdy wilgotność względna wynosi 100%, parowanie jest niemożliwe i Tw równa się temperaturze termometru suchego.

Parametr ten ma dwa ważne zastosowania praktyczne. Po pierwsze, to prosty sposób pomiaru wilgotności za pomocą psychrometru obrotowego (sling). Po drugie, pozwala ocenić potencjał chłodzenia wyparnego bez użycia chłodu mechanicznego. Na przykład przy upalnych 35 °C i wilgotności względnej 30% temperatura termometru mokrego wynosi około 22 °C, co oznacza możliwość schłodzenia powietrza o 10–11 °C wyłącznie dzięki parowaniu wody.

Ta zasada wykorzystywana jest w chłodniach i systemach adiabatycznego nawilżania. Na diagramie psychrometrycznym linie temperatury termometru mokrego przebiegają niemal równolegle do linii entalpii.

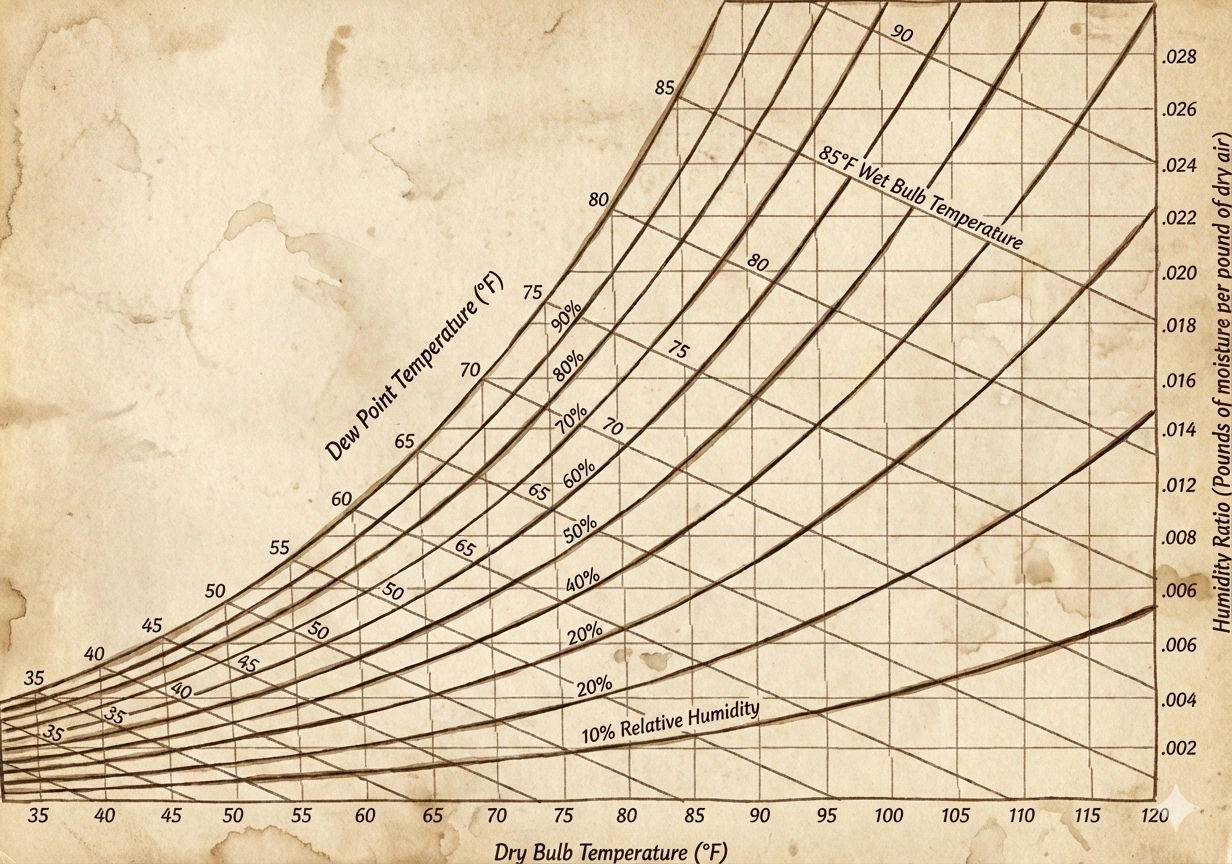

Diagram psychrometryczny jako narzędzie inżyniera

Diagram psychrometryczny to narzędzie graficzne łączące wszystkie siedem parametrów wilgotnego powietrza. Jego główną zaletą jest to, że znając dowolne dwa parametry, można wyznaczyć wszystkie pozostałe.

Najbardziej użyteczne kombinacje parametrów w praktyce:

• Temperatura termometru suchego + wilgotność względna – najprostsze do pomiaru parametry zwykłymi przyrządami
• Temperatura termometru suchego + punkt rosy – do kontroli kondensacji na powierzchniach
• Temperatura termometru suchego + zawartość wilgoci – do obliczeń osuszania i nawilżania

Rozważmy praktyczny przykład: chłodzenie powietrza zewnętrznego z 32 °C i 70% RH do 22 °C. Kolejność działań:

1. Znajdujemy punkt początkowy na diagramie (32 °C, 70% RH): zawartość wilgoci ~22 g/kg, entalpia ~89 kJ/kg
2. Proces chłodzenia zachodzi z usuwaniem wilgoci (kondensacją): ruch po linii stałej zawartości wilgoci do punktu rosy (~26 °C), dalej po krzywej nasycenia do 22 °C
3. Stan końcowy: 22 °C, ~100% RH, zawartość wilgoci ~16,5 g/kg
4. Ilość skondensowanej wilgoci: 22 - 16,5 = 5,5 g/kg suchego powietrza
5. Dla 1000 m³/h powietrza (gęstość ~1,2 kg/m³): 1000 × 1,2 × 5,5 / 1000 ≈ 6,6 kg wody/h
6. Moc chłodzenia: 1000 × 1,2 × (89 - 43) / 3600 ≈ 15,3 kW

Typowe błędy i ich konsekwencje

W praktyce inżynierskiej najczęściej spotykane błędy to:

• Utożsamianie wilgotności względnej z bezwzględną ilością wody w powietrzu
• Ignorowanie zmian wilgotności względnej przy ogrzewaniu lub chłodzeniu powietrza
• Niedoszacowanie różnicy ciśnień cząstkowych pary wodnej przy projektowaniu paroizolacji
• Nieuwzględnianie ciepła utajonego w obliczeniach energetycznych

Błędy te prowadzą do poważnych problemów eksploatacyjnych:

• Kondensacja na oknach, rurach i innych chłodnych powierzchniach
• Gromadzenie wilgoci w przegrodach, co prowadzi do rozwoju pleśni i degradacji materiałów
• Nieprawidłowy dobór mocy urządzeń wentylacyjnych i klimatyzacyjnych
• Dyskomfort użytkowników z powodu nieoptymalnych parametrów mikroklimatu

Najczęściej zadawane pytania (FAQ)

Dlaczego zimą w mieszkaniu jest sucho, choć na zewnątrz wilgotność względna jest wysoka?

Zimne powietrze z zewnątrz (np. -5 °C, 80% RH) zawiera tylko około 2,5 g/kg wilgoci. Po ogrzaniu do 21 °C maksymalna możliwa zawartość wilgoci rośnie do ~15 g/kg, więc wilgotność względna spada do ~20%. Ta sama ilość wilgoci stanowi teraz znacznie mniejszą część maksymalnej możliwej zawartości.

Jak szybko określić punkt rosy bez przyrządów?

Do przybliżonej oceny można użyć zasady: przy wilgotności względnej 100% punkt rosy równa się temperaturze powietrza; przy 50% – jest o około 10 °C niższy; przy 30% – o około 15 °C niższy. Na przykład przy 20 °C i 50% RH punkt rosy wyniesie około 10 °C.

Co to jest ciepło utajone i dlaczego jest ważne?

Ciepło utajone to energia zużywana na przemianę fazową wody bez zmiany temperatury. Podczas odparowania 1 kg wody pochłaniane jest około 2500 kJ ciepła. W obliczeniach układów klimatyzacji może to stanowić 50–70% całkowitego obciążenia w gorące i wilgotne dni, dlatego pomijanie tego składnika prowadzi do znacznego niedoszacowania mocy urządzeń.

Czym różni się zawartość wilgoci od wilgotności względnej?

Zawartość wilgoci (g/kg suchego powietrza) pokazuje rzeczywistą ilość wody w powietrzu i nie zależy od temperatury. Wilgotność względna (%) pokazuje, w jakim stopniu powietrze jest nasycone parą w stosunku do maksimum przy danej temperaturze i silnie zależy od temperatury. Powietrze o stałej zawartości wilgoci przy ogrzewaniu będzie miało niższą wilgotność względną.

Dlaczego do obliczeń osuszania używa się zawartości wilgoci, a nie wilgotności względnej?

Zawartość wilgoci pozwala bezpośrednio obliczyć masę wody, którą należy usunąć z powietrza, ponieważ wyrażona jest w g/kg. Wilgotność względna nie daje takiej możliwości, gdyż zależy od temperatury. Na przykład obniżenie wilgotności względnej z 70% do 50% może oznaczać różną ilość usuniętej wilgoci przy różnych temperaturach.

Co oznacza krzywa nasycenia na diagramie psychrometrycznym?

Krzywa nasycenia (linia 100% wilgotności względnej) pokazuje maksymalną zawartość wilgoci, jaką powietrze może utrzymać przy każdej temperaturze. Powyżej tej linii znajduje się strefa mgły, gdzie nadmiar wilgoci kondensuje się w postaci kropel. Przy ochładzaniu powietrza do przecięcia z krzywą nasycenia zaczyna się kondensacja.

Wnioski

Siedem kluczowych parametrów wilgotnego powietrza to niezastąpione narzędzia dla inżynierów HVAC:

• Temperatura termometru suchego – podstawa oceny komfortu cieplnego
• Wilgotność względna – wskaźnik oceny trwałości materiałów i komfortu człowieka
• Zawartość wilgoci – podstawowy parametr do obliczeń osuszania i nawilżania
• Temperatura punktu rosy – kluczowy parametr zapobiegania kondensacji
• Ciśnienie cząstkowe pary wodnej – podstawa poprawnego projektowania paroizolacji
• Entalpia – fundament obliczeń energetycznych klimatyzacji
• Temperatura termometru mokrego – podstawa oceny potencjału chłodzenia wyparnego

Zrozumienie zależności między tymi parametrami oraz umiejętność korzystania z diagramu psychrometrycznego pozwala inżynierom precyzyjnie projektować systemy, unikać typowych błędów i tworzyć energooszczędne rozwiązania z optymalnym mikroklimatem.
