Autor: dział techniczny Mycond.
Systemy osuszania powietrza są kluczowym elementem działania badawczych komór klimatycznych, zwłaszcza tych pracujących w szerokim zakresie temperatur i wilgotności. Właściwy dobór i inżynieryjne obliczenie takich systemów bezpośrednio wpływa na dokładność badań, stabilność parametrów oraz ogólną efektywność procesów testowych. Osuszanie powietrza w tak specyficznych warunkach stanowi szczególne wyzwanie techniczne ze względu na konieczność uwzględnienia trybów dynamicznych oraz rygorystycznych wymagań dotyczących precyzji utrzymywania parametrów.
Specyfika badawczych komór klimatycznych jako obiektu kontroli wilgotności
Badawcze komory klimatyczne wyróżniają się wyjątkowo szerokimi zakresami parametrów roboczych. Typowy zakres temperatur może wynosić od -70°C do +180°C w zależności od typu komory i jej przeznaczenia. Zakres wilgotności względnej jest również imponująco szeroki – od 10% do 98% RH. Tak ekstremalne wartości są określane przez odpowiednie normy badań dla różnych typów urządzeń i materiałów.
Wymagania dotyczące dokładności utrzymywania wilgotności w komorach klimatycznych zazwyczaj wynoszą ±2–3% wilgotności względnej. Jest to bardzo rygorystyczny parametr, zwłaszcza biorąc pod uwagę wymagania dotyczące szybkości zmiany trybów, które mogą sięgać kilku stopni na minutę. Taka szybkość reakcji jest kluczowym wymaganiem technicznym, które bezpośrednio wpływa na wybór systemów osuszania.
Istotną cechą jest także stosunkowo mała objętość przestrzeni roboczej komór – od 0,5 m³ do 20 m³, co tworzy specyficzne warunki dla systemu kontroli wilgotności. Z jednej strony mała objętość zmniejsza bezwładność systemu, z drugiej – zwiększa wymagania dotyczące szybkości reakcji na zmiany warunków. Należy zaznaczyć, że wszystkie podane zakresy liczbowe mają charakter orientacyjny i zależą od konkretnego typu komory oraz standardu badań.
Fizyka procesu: związek między temperaturą, wilgotnością względną i bezwzględną w trybach dynamicznych
Aby zrozumieć procesy osuszania w komorach klimatycznych, należy jasno uświadomić sobie prawa rządzące zachowaniem się wilgotnego powietrza przy zmiennych reżimach temperaturowych. Kluczowym narzędziem analizy takich procesów jest wykres i-x Molliera, który przedstawia zależność między entalpią, wilgotnością bezwzględną, temperaturą oraz wilgotnością względną powietrza.
Przy zmianie temperatury powietrza, nawet bez zmiany wilgotności bezwzględnej, wilgotność względna ulega istotnym zmianom. Zależność tę opisuje równanie Mendelejewa–Clapeyrona i wiąże prężność pary nasyconej wody z temperaturą:
Przy ogrzewaniu powietrza o niezmiennej zawartości wilgoci wilgotność względna maleje, ponieważ wzrasta maksymalna ilość pary wodnej, jaką powietrze może utrzymać. I odwrotnie, przy ochładzaniu – wilgotność względna rośnie do momentu osiągnięcia punktu rosy, po czym rozpoczyna się kondensacja.
Zachowanie punktu rosy przy skokach temperatury jest kluczowym czynnikiem w projektowaniu systemu osuszania. Warto pamiętać, że punkt rosy pozostaje stały przy zmianie temperatury powietrza, o ile bezwzględna zawartość wilgoci się nie zmienia. Zasada ta jest fundamentalna dla obliczeń systemów osuszania w trybach dynamicznych.
Ograniczenia techniczne osuszania kondensacyjnego w komorach klimatycznych
Metoda kondensacyjna osuszania, oparta na schładzaniu powietrza poniżej punktu rosy, ma istotne ograniczenia techniczne przy zastosowaniu w komorach klimatycznych. Przede wszystkim jest to niemożność pracy w temperaturze poniżej punktu zamarzania kondensatu (zwykle poniżej 0...+3°C). W takich warunkach kondensat zamarza na powierzchni parownika, gwałtownie obniżając efektywność wymiany ciepła i blokując przepływ powietrza.
Innym ograniczeniem jest bezwładność zmiany wydajności wynikająca z bezwładności cieplnej parownika. Czas reakcji systemu na zmianę trybu może wynosić od 5 do 15 minut w zależności od masy wymiennika ciepła, co jest krytyczne przy szybkich zmianach parametrów w komorach klimatycznych.
Większość systemów kondensacyjnych nie jest w stanie utrzymywać punktu rosy poniżej +3...+5°C, co ogranicza minimalnie osiągalną wilgotność bezwzględną. Jest to związane z prawami termodynamiki obiegu chłodniczego oraz ograniczeniami wydajności chłodniczej przy niskich temperaturach parowania. Wydajność osuszania kondensacyjnego bezpośrednio zależy od temperatury parownika i gwałtownie spada przy zbliżaniu się do punktu zamarzania wody.
Należy zaznaczyć, że wszystkie podane progi temperaturowe i przedziały czasowe są typowymi wytycznymi z praktyki inżynierskiej i są doprecyzowywane dla konkretnego urządzenia.
Osuszanie adsorpcyjne: zalety i wyzwania techniczne dla trybów dynamicznych

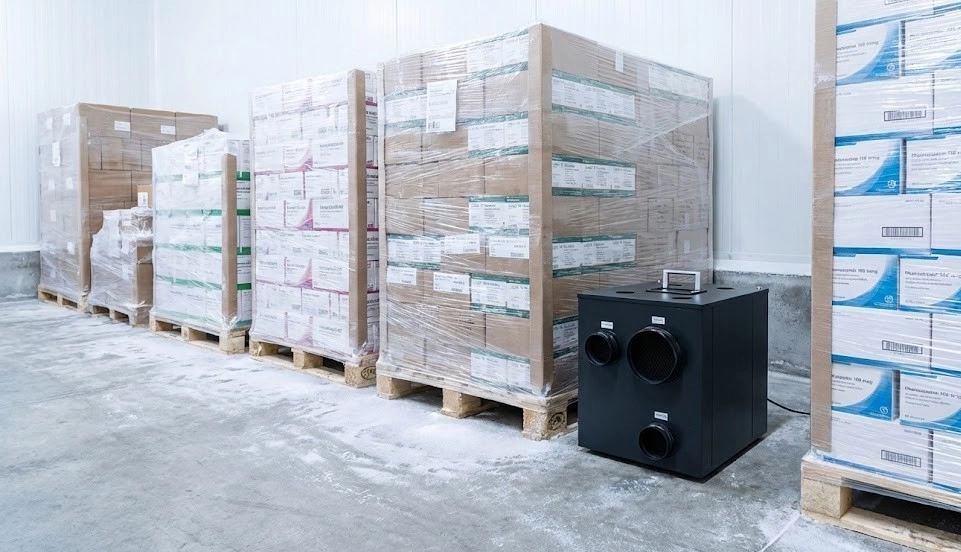

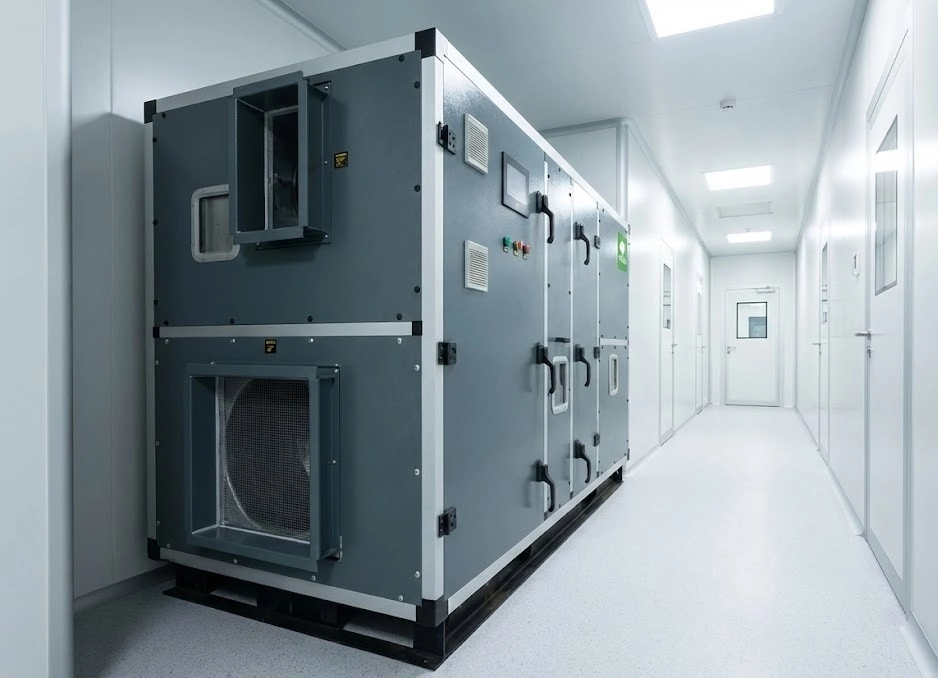

Systemy osuszania adsorpcyjnego mają znacznie szerszy zakres temperatur pracy – od -70°C do +80°C, co czyni je niezastąpionymi dla niskotemperaturowych komór klimatycznych. Są w stanie zapewnić punkt rosy do -70°C, szczególnie przy użyciu wysokoaktywnego silikażelu.
Głównym wyzwaniem technicznym systemów adsorpcyjnych jest czas regeneracji desykantu, który wynosi od 20 do 180 minut w zależności od rodzaju adsorbentu i stopnia nasycenia. Tworzy to potencjalne problemy przy dynamicznych trybach pracy komór klimatycznych, gdzie wymagana jest szybka reakcja na zmianę parametrów.
Efektywność systemów adsorpcyjnych określają izotermy adsorpcji – wykresy zależności pojemności adsorpcyjnej od wilgotności względnej przy zadanej temperaturze. Różne desykanty (silikażel, zeolit, sita molekularne) mają różne kształty izoterm, co determinuje ich optymalne zastosowanie w określonych warunkach.
Pojemność adsorpcyjna desykantów w znacznym stopniu zależy od temperatury regeneracji. Wzrasta ona przy podwyższeniu temperatury od 120°C do 180°C, co bezpośrednio wpływa na zużycie energii przez system oraz jego wydajność. Należy pamiętać, że konkretne wartości pojemności adsorpcyjnej i czasu regeneracji zależą od producenta oraz warunków eksploatacji.
Metodyka obliczania wydajności osuszania dla komór klimatycznych
Obliczanie wydajności systemu osuszania dla komór klimatycznych rozpoczyna się od określenia obciążenia wilgotnościowego przy zmianie trybów. Wyznacza się je jako różnicę wilgotności bezwzględnej (w g/kg suchego powietrza) pomnożoną przez objętość komory oraz gęstość powietrza:
Wymagana szybkość usuwania wilgoci (g/h) jest obliczana z uwzględnieniem objętości komory oraz zadanej szybkości zmiany wilgotności względnej. Dla trybów dynamicznych krytycznie ważne jest uwzględnienie współczynnika zapasu, który wynosi od 1,3 do 1,8 w zależności od szybkości zmian parametrów.
Wybór rodzaju osuszania odbywa się według następującego algorytmu:
- Jeśli temperatura > +5°C I punkt rosy > 0°C, możliwe jest osuszanie kondensacyjne;
- Jeśli temperatura +5°C LUB punkt rosy -10°C, konieczne jest osuszanie adsorpcyjne;
- W innych przypadkach zalecany jest system kombinowany.
Dla komór klimatycznych z trybami dynamicznymi ważne jest obliczenie pojemności buforowej obiegu osuszania – objętości powietrza, która musi być przygotowana z wyprzedzeniem, aby zapewnić szybką reakcję na zmianę warunków.
Czas reakcji systemu osuszania i czynniki bezwładności
Całkowity czas reakcji systemu osuszania składa się z kilku komponentów. Dla systemów kondensacyjnych krytyczna jest bezwładność cieplna parownika, zależna od jego masy i pojemności cieplnej materiału. Dla systemów adsorpcyjnych kluczowym czynnikiem jest czas regeneracji rotora lub kaset, określający minimalny cykl pracy.

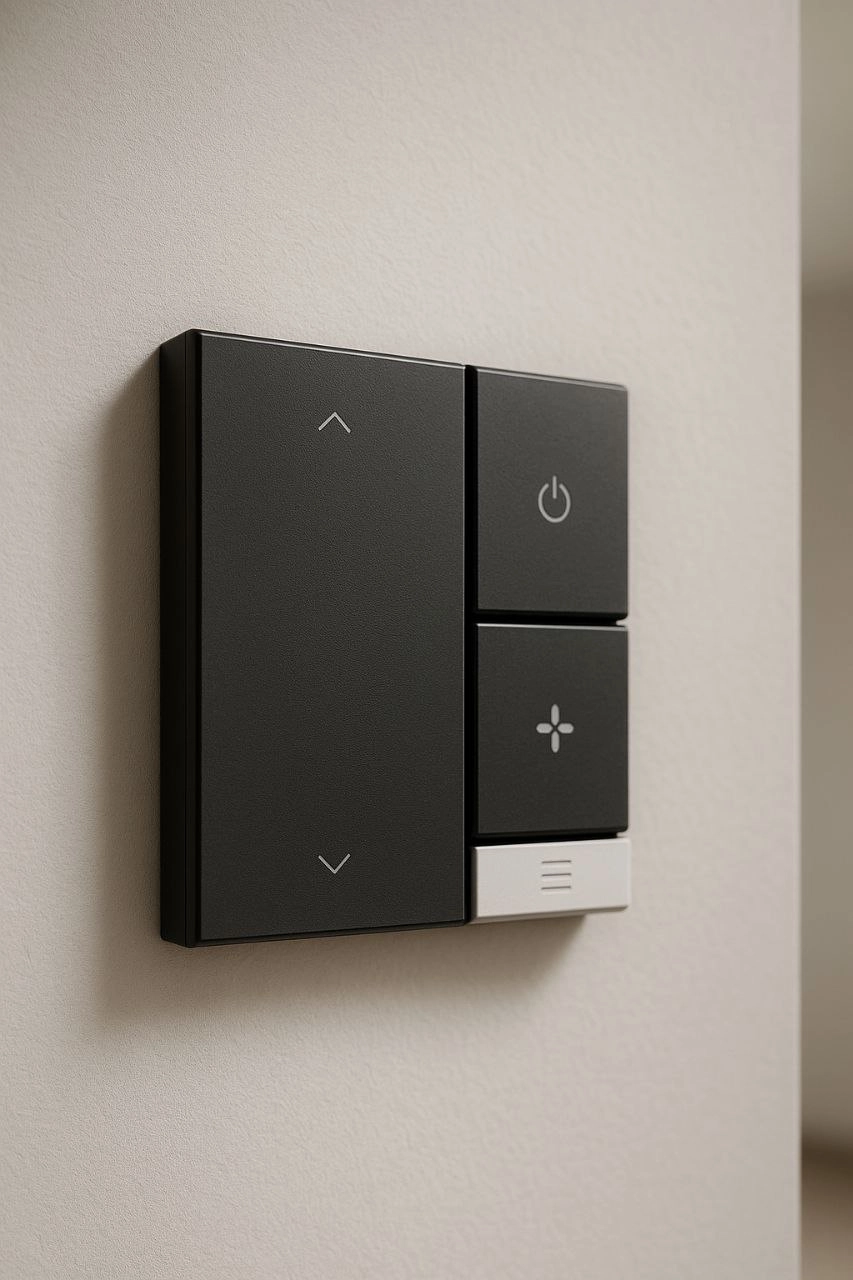

Znaczący wpływ na ogólną bezwładność ma opóźnienie transportowe w kanałach powietrznych, które oblicza się jako stosunek objętości kanałów do przepływu powietrza. Nie mniej istotna jest bezwładność czujników wilgotności, która może wynosić od 30 sekund do 3 minut w zależności od typu sensora i prędkości strumienia powietrza.
Całkowity czas osiągnięcia zadanego trybu definiuje się jako sumę wszystkich składowych bezwładności, co jest krytycznie ważne do uwzględnienia przy projektowaniu systemów osuszania dla komór klimatycznych z trybami dynamicznymi. Konkretne wartości czasu zależą od konstrukcji systemu oraz trybu pracy.
Systemy kombinowanego osuszania i buforowania
Aby zapewnić pracę w szerokim zakresie temperatur, optymalnym rozwiązaniem są systemy osuszania kombinowanego. Typowym przykładem jest połączenie szeregowe osuszacza kondensacyjnego i adsorpcyjnego, gdzie blok kondensacyjny realizuje wstępne osuszanie, a blok adsorpcyjny – doprowadzenie do wymaganego punktu rosy.
Efektywne sterowanie systemami kombinowanymi zakłada automatyczne przełączanie między trybami według kryterium temperatury lub wymaganego punktu rosy. Istotnym elementem są przy tym buforowe zbiorniki przygotowanego powietrza, które pozwalają wygładzać procesy przejściowe i zapewniać stabilną pracę przy gwałtownych zmianach parametrów.
Do precyzyjnego dozowania wilgotności stosuje się systemy bypassu, w których następuje mieszanie osuszonego i nieosuszonego powietrza w określonych proporcjach. Takie podejście pozwala osiągnąć wysoką dokładność kontroli wilgotności przy minimalnej bezwładności systemu.
Typowe błędy inżynierskie i błędne wyobrażenia
Jednym z najczęstszych błędów przy projektowaniu systemów osuszania dla komór klimatycznych jest dobór osuszacza wyłącznie według objętości komory bez uwzględnienia szybkości zmiany parametrów. Prowadzi to do niewystarczającej wydajności w stanach przejściowych i niestabilności utrzymywania zadanych parametrów.
Innym typowym błędem jest stosowanie osuszania kondensacyjnego dla niskotemperaturowych komór pracujących poniżej 0°C. W takich warunkach kondensat nieuchronnie zamarza na powierzchni parownika, blokując przepływ powietrza i uniemożliwiając normalną pracę systemu.
Często ignoruje się zmianę wilgotności względnej przy zmianie temperatury nawet przy niezmiennej wilgotności bezwzględnej. Prowadzi to do nieprawidłowego obliczenia obciążenia wilgotnościowego i wyboru osuszacza o niewystarczającej wydajności.
Poważnym błędem jest również obliczanie wydajności bez uwzględnienia czasu reakcji systemu, co jest szczególnie krytyczne dla trybów dynamicznych. Skutkiem jest przeregulowanie i oscylacje parametrów, co jest niedopuszczalne w precyzyjnych badaniach.
Wnioski
Projektowanie systemów osuszania powietrza dla badawczych komór klimatycznych jest złożonym zadaniem inżynierskim, wymagającym kompleksowego podejścia. Wybór optymalnego rozwiązania determinują liczne czynniki: zakres temperatur, wymagany punkt rosy, szybkość zmiany trybów oraz wymagania dotyczące dokładności.
Krytycznie ważne jest zrozumienie procesów psychrometrycznych przy zmiennej temperaturze, szczególnie zmian wilgotności względnej przy ogrzewaniu–ochładzaniu. To fundamentalna zasada, która leży u podstaw wszystkich obliczeń systemów kontroli wilgotności.
Aby zapewnić zadaną dokładność w trybach dynamicznych, należy starannie obliczać czas reakcji systemu jako sumę wszystkich składowych bezwładności: cieplnej, transportowej, czujnikowej i regeneracyjnej.
Optymalnym rozwiązaniem dla szerokiego zakresu temperatur są systemy kombinowane z możliwością przełączania między trybem kondensacyjnym a adsorpcyjnym. Każdy system wymaga jednak indywidualnych obliczeń z uwzględnieniem konkretnych wymagań norm badawczych oraz specyfiki zastosowania.
