Centrale wentylacyjne z odzyskiem energii Seria MVS***-DW

Energooszczędna jednostka wentylacyjna jest zaprojektowana do dostarczania przefiltrowanego i ogrzanego świeżego powietrza do pomieszczenia
Przepływ powietrza: 300 ... 2600 m3/godz

Chcesz kupić lub masz pytania?
Centrale wentylacyjne z odzyskiem energii Seria MVS***-DW

Rekuperatory Mycond MVS***-DW z wbudowanym bezszczotkowym silnikiem prądu stałego obniżającym zużycie energii nawet do 70%, co skutkuje znaczną oszczędnością energii.

Infografika wartości świeżego powietrza MyCond MVS***-DW

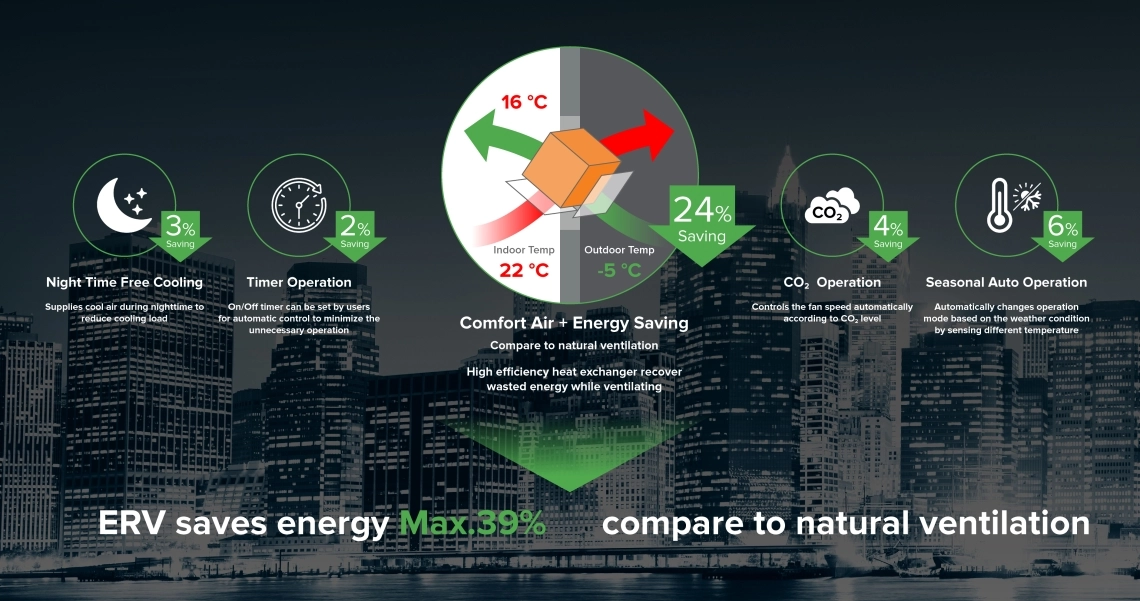

Komfortowe powietrze i energooszczędność MyCond dzięki systemowi ERV



MyCond MVS***-DW odzysk powietrza

Efektywna wentylacja

Urządzenie wymienia zużyte powietrze w pomieszczeniu zastępując je świeżym przefiltrowanym z zewnątrz, aby cieszyć się komfortem środowiska naturalnego.



Wysoce wydajne odzyskiwanie energii

Wbudowany wysokosprawny wymiennik ciepła odzyskuje ponad 70% energii z powietrza wywiewanego, wykorzystując je do podgrzania świeżego powietrza wlotowego

MyCond MVS***-DW efektywność energetyczna



MyCond MVS***-DW niski poziom hałasu

Idealnie cicha konstrukcja

Urządzenie ma stylowy wygląd ze starannie uformowanym korpusem. Każdy hałas podczas pracy jest doskonale wyciszony dzięki mikroperforowanej konstrukcji bezechowej o doskonałych właściwościach aerodynamicznych.



Filtrowanie i oczyszczanie powietrza

Dobrze zaprojektowane filtry powietrza wewnątrz urządzenia skutecznie usuwają wszelkie zanieczyszczenia z powietrza wlotowego, zapewniając świeże i czyste powietrze.

Filtracja pyłu MyCond MVS***-DW



Sekcja wymiany ciepła MyCond MVS***-DW centrali wentylacyjnej

Funkcja by-pass

Funkcja by-pass umożliwia naturalną wentylację, która przy odpowiednich warunkach przetłacza świeże powietrze z pominięciem wymiennika przedłużając jego żywotność. Ten tryb pozwala na korzystanie zalet swobodnego chłodzenia (free cooling) w okresie wiosenno-jesiennym, zastępując klimatyzację. Umożliwia również odszranianie wymiennika w okresie zimowym.



Konstrukcja wodoodporna i łatwa konserwacja

Wymiennik ciepła jest połączony za pomocą uformowanej szyny i uszczelniony specjalnymi miękkimi i gęstymi uszczelkami. W rezultacie można go zdjąć ręcznie i łatwo konserwować. Zastosowanie tego typu konstrukcji umożliwia całkowite oddzielenie przepływ świeżego i wywiewanego powietrza, unikając zanieczyszczenia krzyżowego.

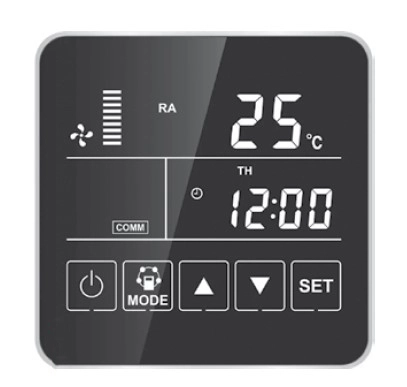

Panel sterowania centrali wentylacyjnej MyCond MVS***-DW

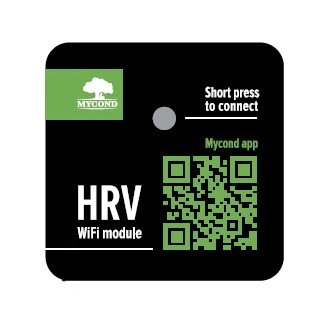

Moduł MyCond MVS***-DW HRV do sterowania aplikacją przez WiFi

Opis:

  • Silniki wentylatorów BLDC
  • Dopływ świeżego powietrza (600 do 2600 m3/h)
  • Odzysk ciepła: do 75%
  • Odzyskiwanie wilgoci: do 65%
  • Filtrowanie i oczyszczanie powietrza
  • Cicha i niezawodna praca



Standardowy zestaw funkcji:

  • Sterowanie prędkością wentylatora (10 prędkości)
  • Cztery zintegrowane czujniki temperatury
  • Ochrona przed zamarzaniem rekuperatora
  • System swobodnego chłodzenia
  • Inteligentny system rozmrażania rekuperatora
  • Sterowanie zewnętrzną elektryczną nagrzewnicą powietrza
  • Zegar tygodniowy
  • Integralność z systemem zarządzania budynkiem

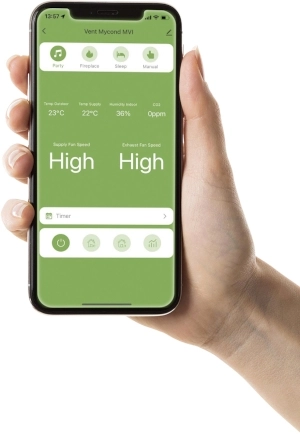

Aplikacja mobilna MyCond MVS***-DW do sterowania wentylacją za pomocą smartfona



Kod QR MyCond MVS***-DW do pobrania aplikacji

Cechy:

  • Przepływ powietrza od 200 do 2000 m3/godz
  • Odzysk energii
  • Krzyżowy wymiennik ciepła
  • Cicha praca, silniki prądu stałego
  • Nowe filtry w aluminiowej obudowie
  • Łatwy montaż na suficie
  • Funkcja by-pass
  • Konstrukcja o wysokim ESP

* Dostępne jako opcja



Wyższa sprawność dzięki wymiennikowi entalpicznemu trzeciej generacji

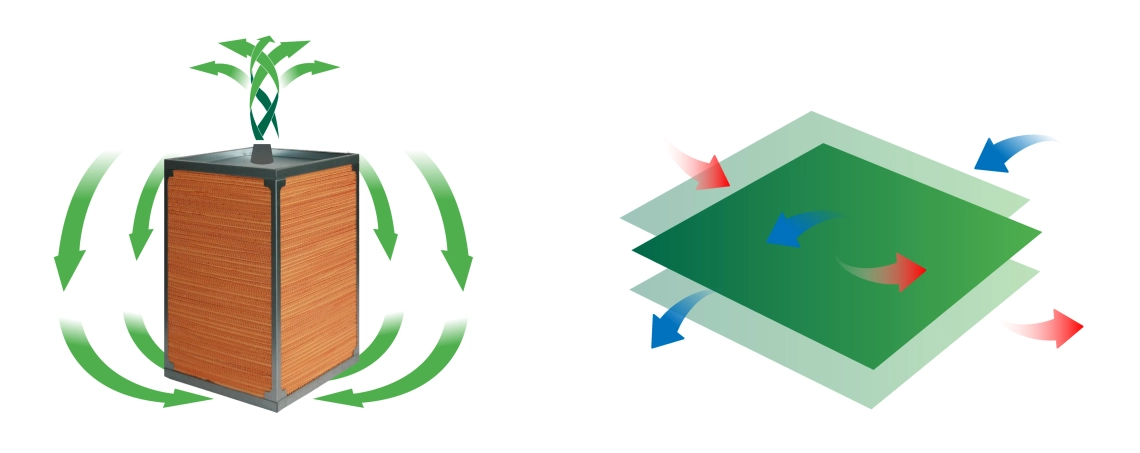

Wymiennik entalpiczny trzeciej generacji jest wykonany z innowacyjnej struktury nanowłókien, aby zapewnić wyższą sprawność. Wymiennik ciepła jest zbudowany z materiałów ogniodpornych i pleśnioodpornych. Zastosowanie krzyżowego wymiennika entalpicznego ERV zwiększa sprawność odzysku ciepła do 82% w okresie zimowym. Dzięki zastosowaniu wymiennika odzyskujemy wilgoć pomiędzy powietrzem świeżym a powietrzem wywiewanym zapewniając komfortową temperaturę i wilgotność w pomieszczeniu.

MyCond MVS***-DW wentylacja zasada działania wymienników ciepła i wilgoci

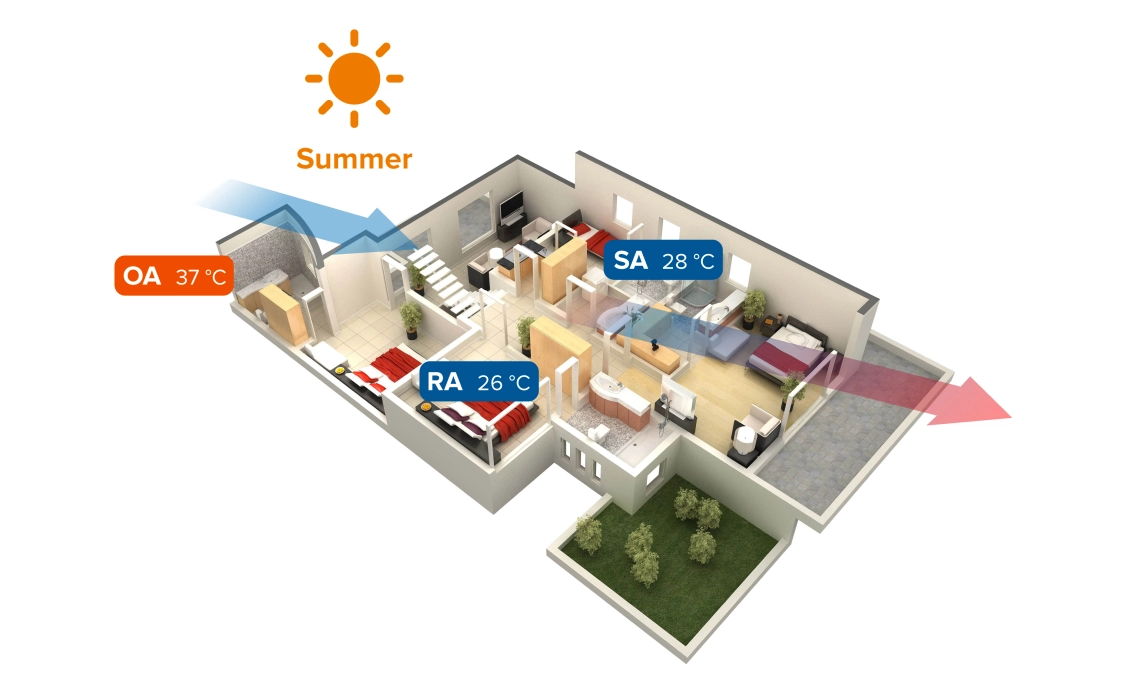

Zastosowanie odzysku ciepła latem oszczędza energię elektryczną w klimatyzacji schładzając powietrze zewnętrzne powietrzem wywiewanam z budynku.

MyCond MVS***-DW tryb letni systemu wentylacji z odzyskiem ciepła

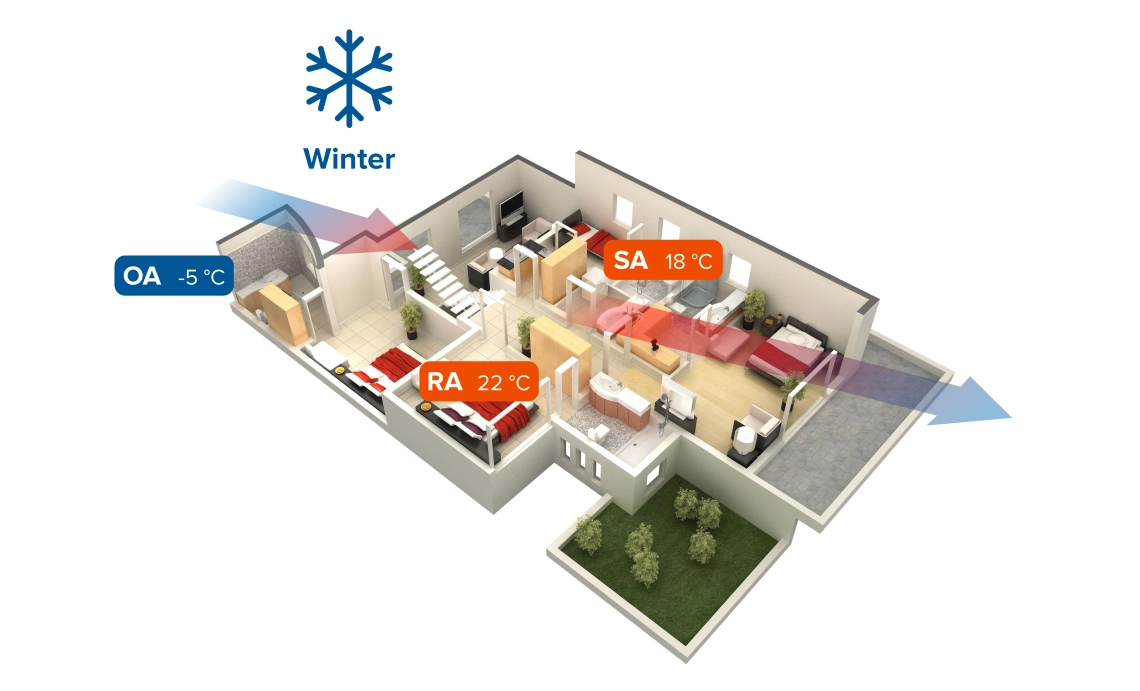

Zimą część ciepła z powietrza wywiewanego z wewnętrz jest odzyskiwana do pomieszczenia, co zapewnia znaczne oszczędności na ogrzewaniu budynku.


MyCond MVS***-DW tryb zimowy systemu wentylacji z odzyskiem ciepła

Dane są podane w celach informacyjnych. Wiele zależy od wilgotności powietrza w pomieszczeniu, wilgotności zewnętrznej, izolacji cieplnej pomieszczenia, izolacji cieplnej i długości kanałów powietrznych itp.

Specyfikacje Jednostki MVS400-DW MVS500-DW MVS700-DW MVS900-DW MVS1100-DW MVS1400-DW MVS1600-DW MVS2200-DW MVS2800-DW
Natężenie przepływu powietrza m3/h 300 400 600 800 1000 1300 1500 2000 2600
Ciśnienie zewnętrzne Pa 85 88 97 100 86 90 72 77 81
Wydajność entalpii, chłodzenie % 57-70 57-70 59-74 55-66 58-70 56-68 63-71 60-68 56-68
Sprawność entalpii, ogrzewanie % 61-72 60-74 61-78 57-76 62-75 59-70 65-73 62-72 59-70
Efektywność wymiany ciepła % 68-82 69-83 70-83 68-83 70-83 70-83 76-80 76-82 70-83
Poziom hałasu dB(A) 34.5 37.5 39 41 42 43 50 51.5 53
Napięcie   220-240 V / 1 pfaza / 50 Hz
Moc wejściowa W 80 116 162 290 327 424 700 724 848
Przewód zasilający mm2 3×1.5 3×1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5
Przewód sterowniczy mm2 2×0.5 2×0.5 2x0.5 2x0.5 2x0.5 2x0.5 2x0.5 2x0.5 2x0.5
Sterowanie, standardowe   Tak (zegar 7-dniowy)
Sterowanie (BMS), Modbus   Tak
Typ wentylatora   Silnik wentylatora BLDC
Prędkość wentylatora (nawiew powietrza)   10-biegowe sterowanie wentylatorem
Prędkość wentylatora (powietrze wywiewane)   10-biegowe sterowanie wentylatorem
By-pass   Tak (automatycznie w regulowanym zakresie)
Rozmrażanie   Tak (automatycznie w regulowanym zakresie)
Kontrola CO2   Dodatkowy czujnik (sterowanie włącz/wyłącz w regulowanym zakresie)
Styki wyjścia alarmu awarii   Tak Tak Tak Tak Tak Tak Tak Tak Tak
Wyłączenie w przypadku pożaru   Tak Tak Tak Tak Tak Tak Tak Tak Tak
Waga kg 25 31 34 53 61 71 106 122 142
Wymiary: D×S×W mm 744×599×270 744×804×270 867×902×280 1134×884×388 1134×1134×388 1193×1243×388 1134×884×776 1134×1134×776 1193×1243×776
Średnica kanału przyłączeniowego mm 150 150 200 250 250 250 650×280 650×280 650×280

Wszystkie wymiary podane są w milimetrach.

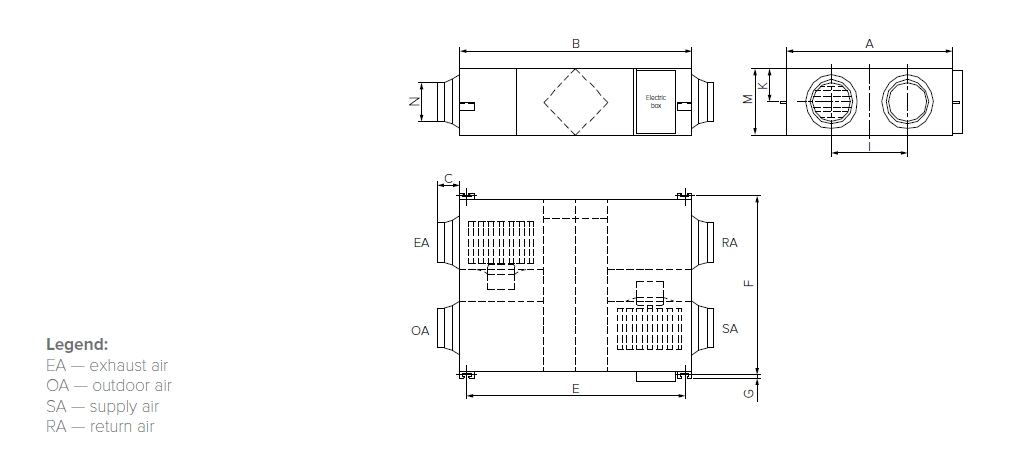

Wymiary

Centrale wentylacyjne MVS400-DW – MVS500-DWWymiary

Model A B C E F G I K M N
MVS400-DW 599 744 100 675 657 19 315 111 270 Ø144
MVS500-DW 804 744 100 675 862 19 480 111 270 Ø144

Wszystkie wymiary podane są w milimetrach.

Wymiary

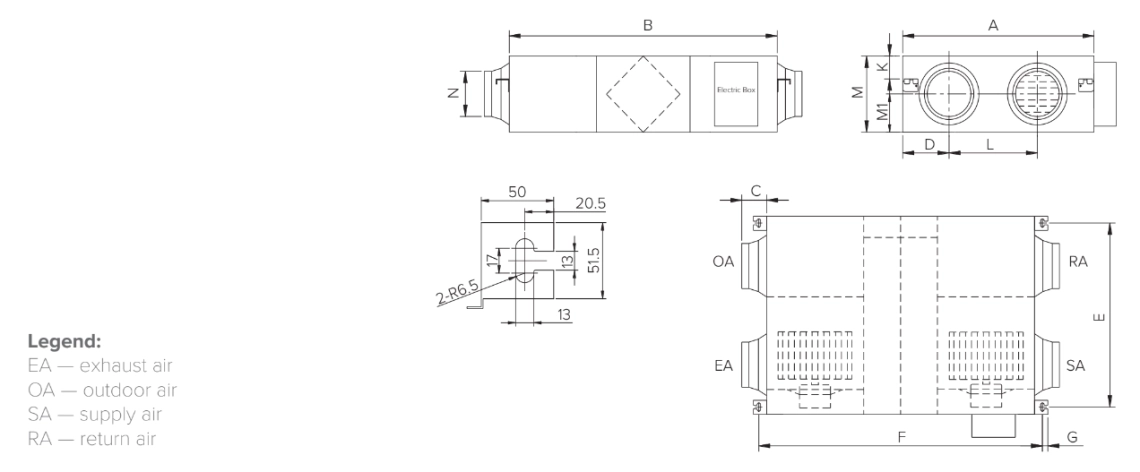

Centrale wentylacyjne MVS700-DW – MVS1100-DW

MyCond MVS***-DW Wymiary całkowite - 1

Model A B C D E F G L K M M1 N
MVS700-DW 902 867 107 197 833.5 922 20.5 451.5 115.5 280 139.5 Ø194
MVS900-DW 884 1134 85 202 818 1189 20.5 378 128 388 194 Ø242
MVS1100-DW 1134 1134 85 202 1068 1189 20.5 628 128 388 194 Ø242

Wszystkie wymiary podane są w milimetrach

Wymiary

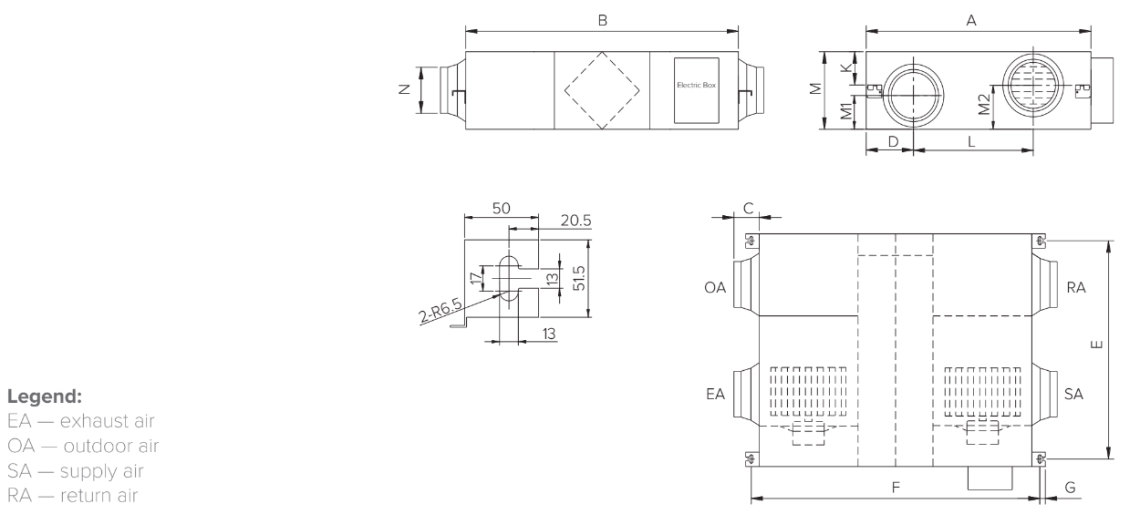

Centrale wentylacyjne MVS1400-DW

MyCond MVS***-DW Wymiary całkowite - 2

Model A B C D E F G L K M M1 M2 N
MVS1400-DW 1243 1193 85 241 1172.5 1248 20.5 629.5 133 388 191 241 Ø242

Wszystkie wymiary podane są w milimetrach

Wymiary

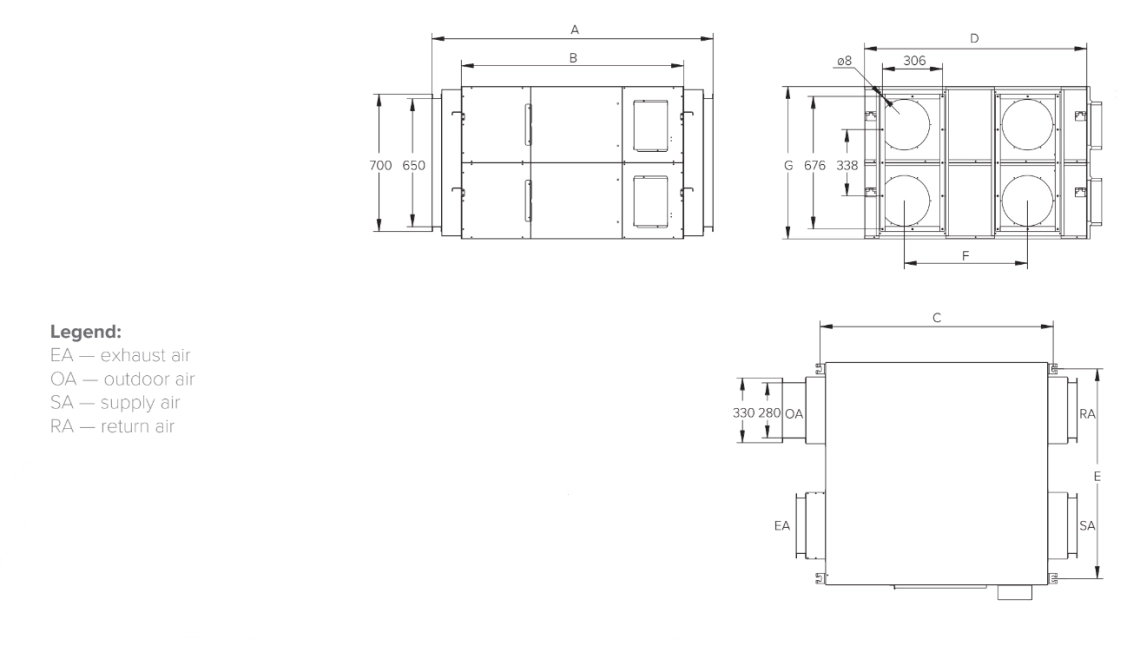

Centrale wentylacyjne MVS1600-DW – MVS2800-DW

MyCond MVS***-DW Wymiary całkowite - 3

Model A B C D E F G H L
MVS1600-DW 1434 1134 1189 884 818 378 776 650 280
MVS2200-DW 1434 1134 1189 1134 1068 628 776 650 280
MVS2800-DW 1493 1193 1248 1243 1173 629.5 776 650 280

Wszystkie wymiary podane są w milimetrach.

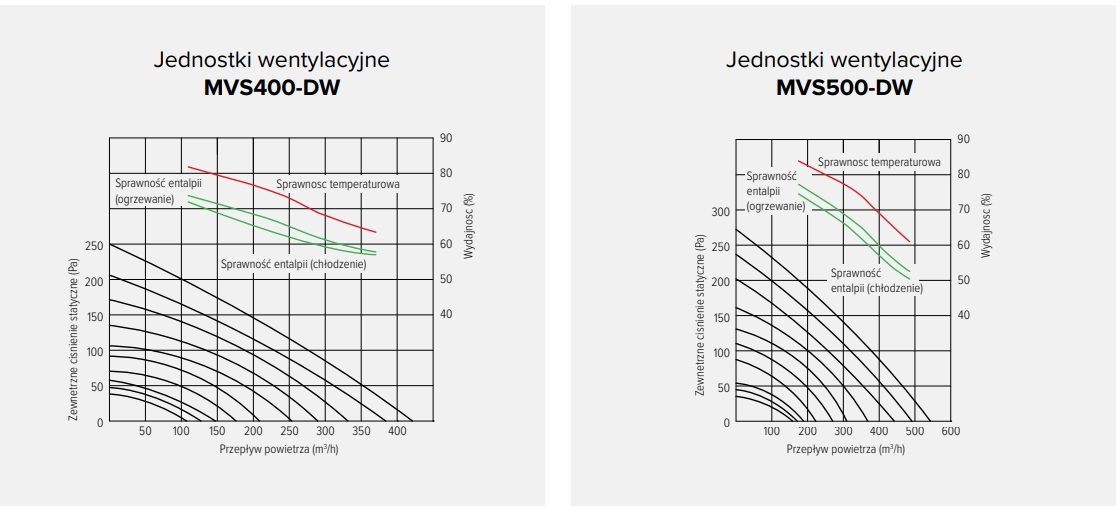

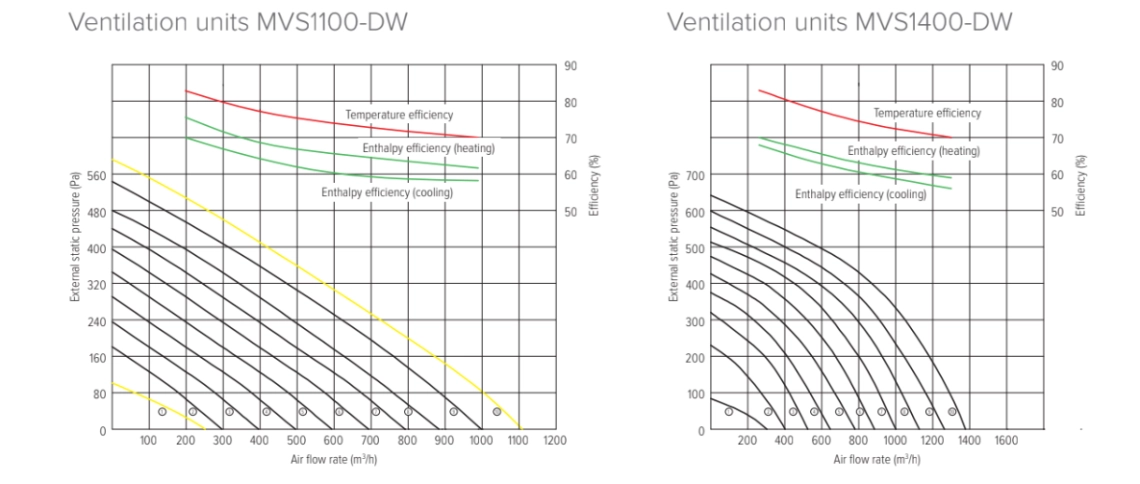

Parametry wydajności

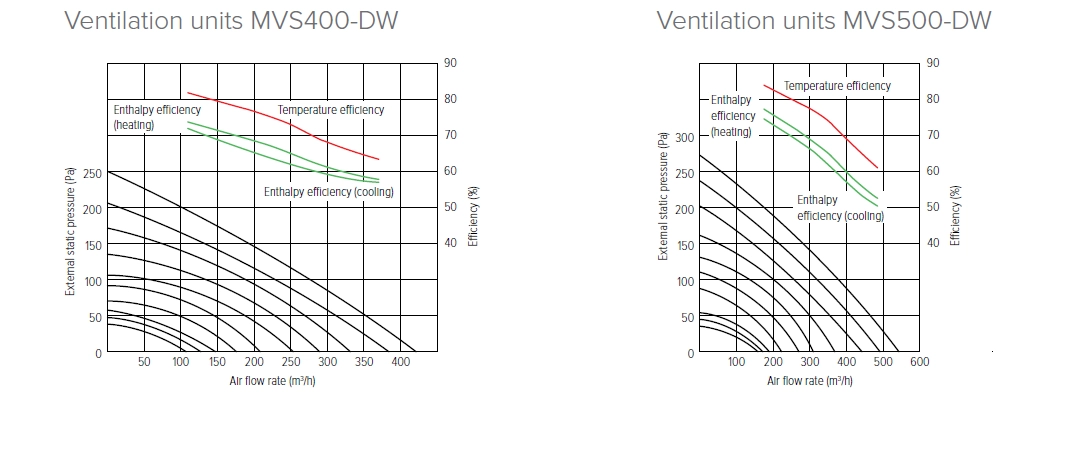

Wykresy ciśnienia i przepływu powietrza MyCond MVS***-DW - 1

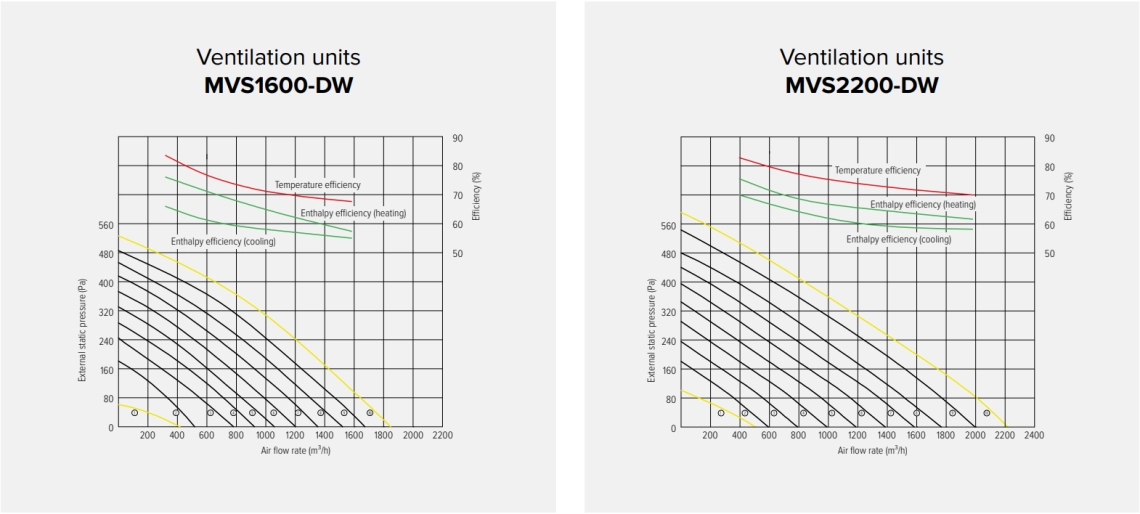

Parametry wydajności

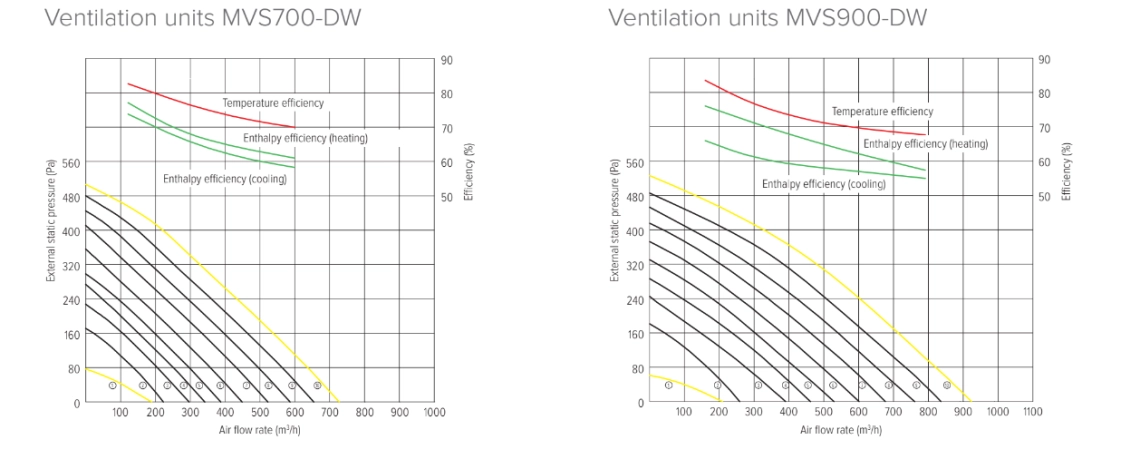

Wykresy ciśnienia i przepływu powietrza MyCond MVS***-DW - 2

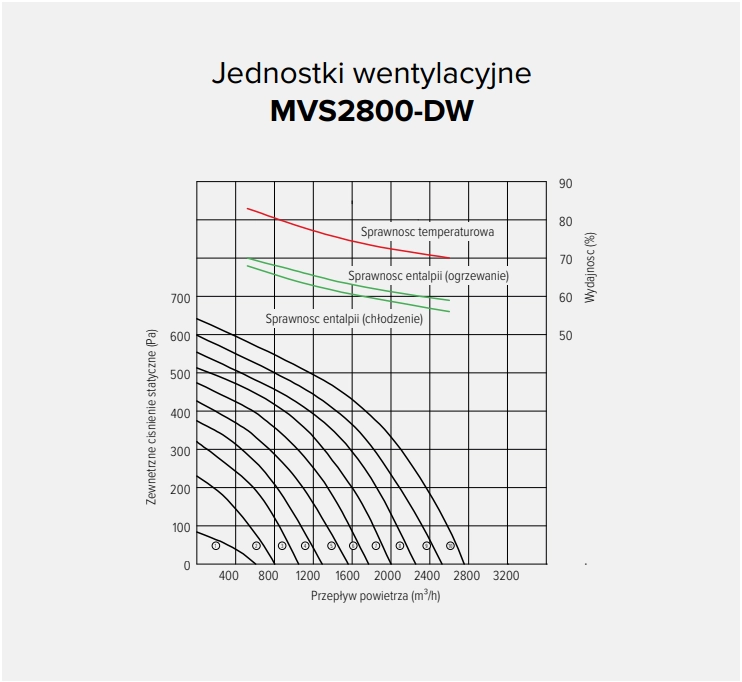

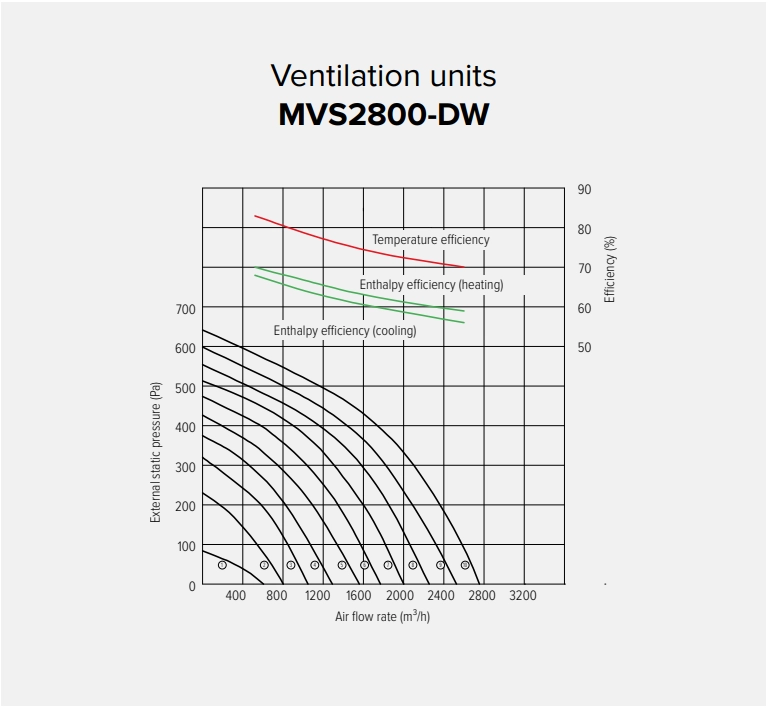

Parametry wydajności

Wykresy ciśnienia i przepływu powietrza MyCond MVS***-DW - 3
