Hydro box

Jednostka wodna Mycond umożliwia korzystanie z systemów VRF w celu zapewnienia użytkownikom komfortowego klimatyzatora, ogrzewania ciepłej wody użytkowej i ciepłej wody użytkowej. To rozwiązanie jest odpowiednie zarówno dla obszarów mieszkalnych, jak i komercyjnych, takich jak rezydencje, budynki biurowe, hotele, szpitale itp.
Moc chłodnicza: 7 ... 28 kW
Wydajność grzewcza: 9 ... 31 kW

Chcesz kupić lub masz pytania?
Hydro box


Kluczowe cechy:

  • Zintegrowane rozwiązania (ATA, ATW, CWU) w jednym systemie
  • Elegancki wygląd
  • Temperatura wody na wylocie do 50ºC
  • Kombinacja wielu modułów dla większej wydajności
  • Montaż naścienny dla oszczędności miejsca
  • Możliwość podłączenia do MRF S
  • Łatwa konserwacja dzięki opatentowanej konstrukcji



Panel sterowania dotykowego MyCond Hydro box

Łatwa kontrola

5-calowy kolorowy kontroler z pełnym ekranem dotykowym.



Kompletny moduł hydrauliczny

Jednostka wewnętrzna składa się z następujących głównych podzespołów: Pompa (za wyjątkiem rozmiaru 96), zbiornik wyrównawczy (za wyjątkiem rozmiaru 96), płytowy wymiennik ciepła, grupa bezpieczeństwa, przełącznik różnicy ciśnień, wodowskaz, filtr wody.

Projekt Hydro box MyCond obejmujący elementy wewnętrzne



Ochrona przed zamarzaniem modułu Hydro box MyCond - 1

Funkcja antyzamrożeniowa

Chroni części hydrauliczne przed uszkodzeniem.



Cyrkulacja dla ochrony przed mrozem

Funkcja zapobiegająca zamarzaniu urządzenia przy niskich temperaturach.

Ochrona przed zamarzaniem modułu Hydro boxMyCond - 2

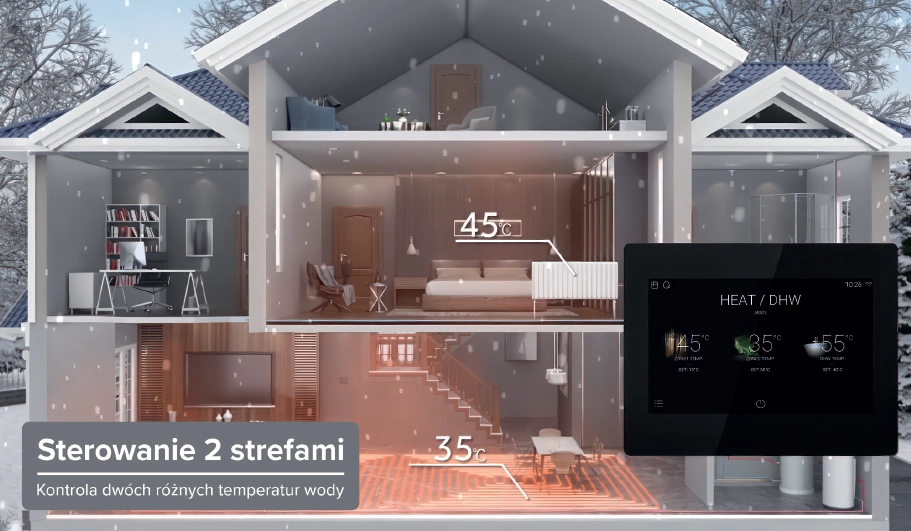

Moduł Hydro box MyCond dwa oddzielne obwody o różnych wymaganiach



Sterowanie dwoma oddzielnymi obwodami dla pomieszczeń o różnych wymaganiach.



System ogrzewania, chłodzenia i ciepłej wody użytkowej MyCond Hydro box dla centrum biznesowego

Model   Jednostki   MHUW-24X1EV2AD MHUW-48X1EV2AD MHUW-96X1EV2AN
  Chłodzenie (1) kW 7 14 28
Wydajność Nominalna Ogrzewanie (2)   9 16 31
Jednostka miary H /W / D mm 850/ 480 / 310 850/ 480 / 310 850/ 480 / 310
Waga jednostki   kW 56 56 52
Miejsce instalacji Wewnątrz/zewnątrz   wewnątrz wewnątrz wewnątrz
  Tylko moduł wodny % 80-100% 80-100% 80-100%
  Hydro box+IDUs % Łącznie 50-130% (Hydro box 0-80%)
Środowisko chłodzenia Min. - Max.   10~43 10~43 10~43
Temperatura na wlocie (chlodzenie) Min. - Max. °C 5~20 5~20 5~20
Środowisko ogrzewania Min. - Max. °C -20~24 -20~24 -20~24
Temperatura na wlocie (ogrzewanie) Min. - Max. °C 20~50 20~50 20~50
Poziom ciśnienia akustycznego Chłodzenie/Ogrzewanie dB(A) 29/ 32 29/ 32 29/ 32
Poziom mocy akustycznej   dB(A) 42 46 48
Przepływ wody Min-Standard L/min 18/26 32/46 63/90
Rurociągi obwodu wodnego średnica Wlot inch,, 1 1 1-1/4
  Wylot inch,, 1 1 1-1/4
Typ czynnika chłodzącego     R410A R410A R410A
Typ połączenia strony gazowej   mm 15.88 15.88 19.05
Typ połączenia strony cieczy   mm 9.52 9.52 9.52
Zasilanie   F / Hz / V 1/ 50/ 220~240 1/ 50/ 220~240 1/ 50/ 220~240
Kompatybilność z Odu      MRV S

(1) Tamb 35°C - LWE 18°C (DT=5°C)
(2) DB/WB 7°C/6°C - LWC 35°C (DT=5°C)

Wymiary

Wymiary całkowite Hydro box MyCond - 1

Wymiary

Wymiary całkowite Hydro box MyCond - 2
