12.10 ... 31.50 kW
Wydajność grzewcza:
12.10 ... 31.50 kW
Wydajność chłodnicza:
Zalety systemu MRF S
Funkcja autodiagnostyki umożliwia szybkie i łatwe wykrywanie ewentualnych błędów systemu. Płyta posiada trzycyfrowy wyświetlacz i przyciski do bezpośredniego uruchamiania trybu szybkiego chłodzenia i sprawdzania systemu.
Specjalna konstrukcja obudowy zapewnia lepsze chłodzenie PCB.
Nowy aerodynamiczny wentylator. Wentylator spiralny o zwiększonej średnicy do 550 mm, charakteryzujący się doskonałą aerodynamiką. Poziom generowanego hałasu został zmniejszony o 3 dB(A).
Zwiększony przepływ powietrza poprzez kanał wlotowy oraz spiralną ścieżkę wylotową skierowaną ku kratce wentylacyjnej, co redukuje poziom hałasu o 2-4 dB(A)
Automatyczna redukcja. Tryb nocny ustawiony przez PCB jest o 8 dB(A) niższy.
Zaawansowane technologie
Wiodąca technologia (4-6 KM)
- Technologia dwustopniowego cyklu chłodzenia, która zwiększa wydajność jednostki o 9%. (Podwójny wentylator).
- Maksymalne chłodzenie do 30°C, zwiększające wydajność chłodzenia urządzenia o 46%.
Zwiększona entalpia uzupełniania gazu zapewnia wysoką wydajność cieplną urządzenia.
Biorąc za przykład cykl ogrzewania, gdy temperatura otoczenia jest niska, wydajność wymiany ciepła jednostki zewnętrznej jest zmniejszona. Zmniejsza się ilość powietrza zwracanego przez sprężarkę. Zwiększenie ilości czynnika chłodniczego w obiegu grzewczym wymiennika ciepła jednostki wewnętrznej zwiększa wydajność cieplną.
Wysoki współczynnik EER i COP (8/10/12 KM)
Zwiększona wydajność energetyczna
Silnik wentylatora DC
Silnik wentylatora z falownikiem DC ma wyższą sprawność przy częściowym obciążeniu
16-stopniowa regulacja prędkości;
- Wysoka wydajność, szczególnie przy niskich prędkościach
- Do 45% wyższa sprawność w porównaniu z silnikiem AC i znaczna redukcja zużycia energii
Wentylator o dużej średnicy
- Wentylator o dużej średnicy 570 mm, silniejszy przepływ powietrza i wyższa wydajność (8/10/12 KM)
Zmodernizowana konfiguracja, lepsza wydajność (8/10/12 KM z wylotem bocznym)
Większa moc, bardziej elastyczne zastosowanie.
Jednostki wewnętrzne i zewnętrzne są samoczyszczące
Aktywując tryb czyszczenia jednostek wewnętrznych i zewnętrznych przy pracy non-stop, ciepło odpadowe ODU może być efektywnie wykorzystane do odszraniania IDU. Jednocześnie IDU wykorzystuje ciepło odpadowe ODU do odszraniania wymiennika ciepła, osuszania kondensatu i skutecznego zapobiegania rozwojowi pleśni.
Efektywność energetyczna systemów MRF S
- Sprężarka DC z podwójnym wirnikiem
- Sprężarka może pracować w szerokim zakresie częstotliwości - od 0 do 480 Hz - zapewniając większą wydajność.
- Inteligentny program odszraniania jest uruchamiany na podstawie wydajności wymiany ciepła i wydajności systemu. Minimalizuje to wahania temperatury i gwarantuje komfortowe warunki nawet zimą.
- Nowa konstrukcja wentylatora zapewnia dobrą równowagę dynamiczną, stabilną pracę systemu, niski poziom wibracji, niski poziom hałasu i wysoką wydajność. Wyższa wydajność przy częściowym obciążeniu.
Niski poziom hałasu
Poziom hałasu funkcji cichej pracy nocnej można obniżyć do 45 dB(A)
Nowa sprężarka dwuwirnikowa z falownikiem DC
- Mała zmienność momentu obrotowego, dobra równowaga dynamiczna, stabilna praca systemu, niski poziom wibracji, niski poziom hałasu, wysoka wydajność.
- Wyższa wydajność przy częściowym obciążeniu.
Super komfort
- Nowy, aerodynamiczny wentylator spiralny o bardzo dużej średnicy 550 mm. Redukcja poziomu hałasu o 3 dB(A).
- Powiększony kanał wlotu powietrza i spiralny kanał wylotu powietrza. Kierunek przepływu powietrza zgodny z kierunkiem kratki. Redukcja poziomu hałasu o 2-4 dB(A).
- Automatyczny program redukcji hałasu Tryb nocny ustawiony na płycie jest o 8 dB(A) niższy.
Sprężarka
- Sprężarka DC INVERTER, płynna praca, brak konieczności częstego uruchamiania sprężarki, skuteczna redukcja hałasu na zewnątrz.
- Sterowanie falownikiem wektorowym, bardziej precyzyjne sterowanie.
- Silnik wentylatora DC, wspornik silnika wykorzystuje konstrukcję bez rezonansu, zapewnia płynną pracę silnika, zmniejsza hałas podczas pracy.
- Wentylator o dużej średnicy, konstrukcja samolotu jest cichsza.
Łatwy montaż
Kompaktowa konstrukcja z wylotem bocznym, duża pojemność. Małe wymiary, tylko 0,42 m2, mogą zmniejszyć powierzchnię podłogi o 43%.

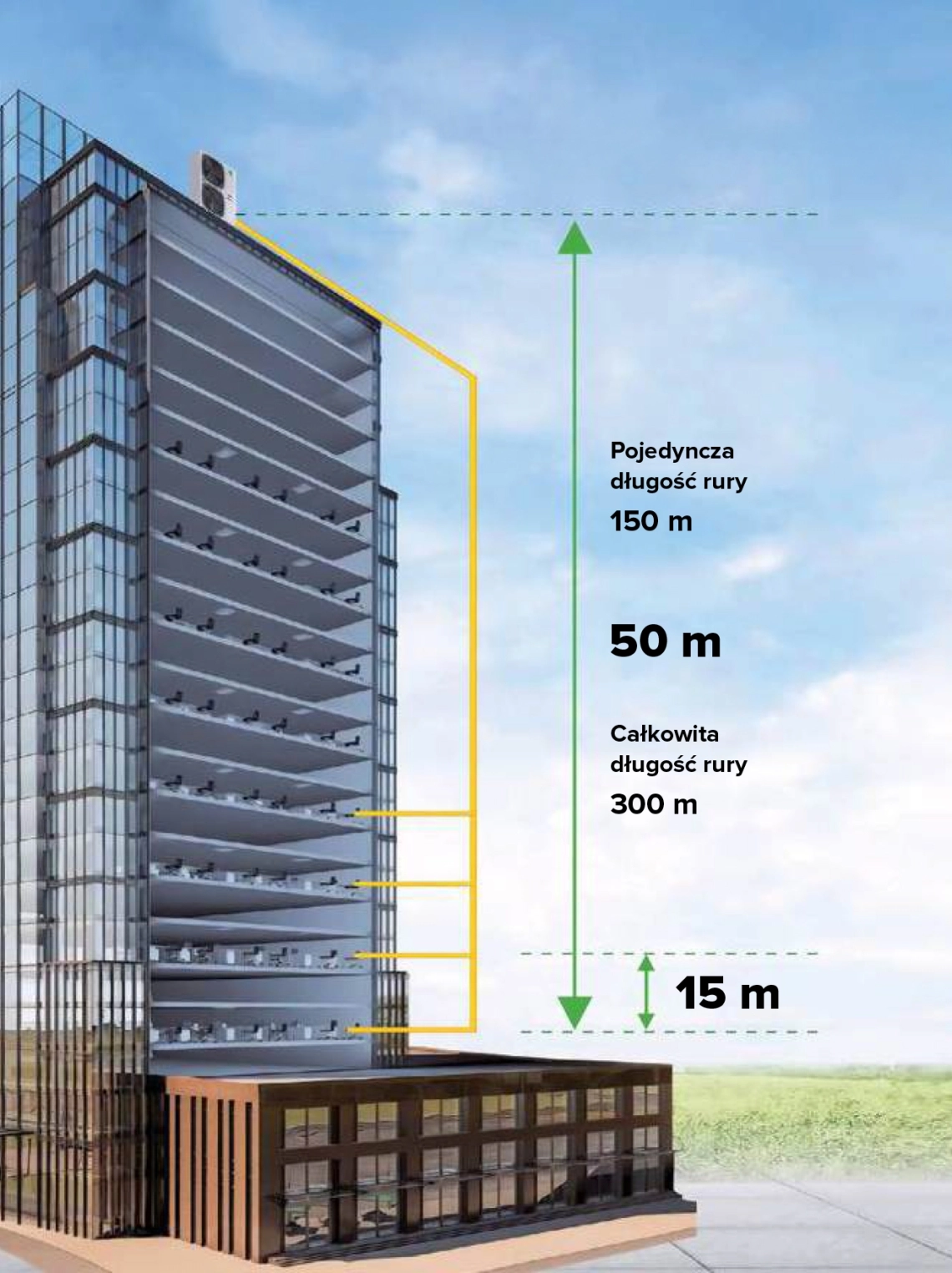

Większa długość rury, większa różnica wysokości
- Całkowita długość rury: 300 м
- Długość jednej rury: maks. 150 м
- Od jednostki zewnętrznej do pierwszego odgałęzienia rury: 110 m
- Od pierwszej rury odgałęzionej do najdalszej jednostki wewnętrznej: 40 m
- Różnica wysokości: 50 m (jednostka zewnętrzna powyżej)/ 40 m (jednostka zewnętrzna poniżej)
- Różnica wysokości między jednostkami wewnętrznymi: 15 m
1 Należy skontaktować się z lokalnym dystrybutorem/dealerem
w celu wykonania niestandardowego projektu.

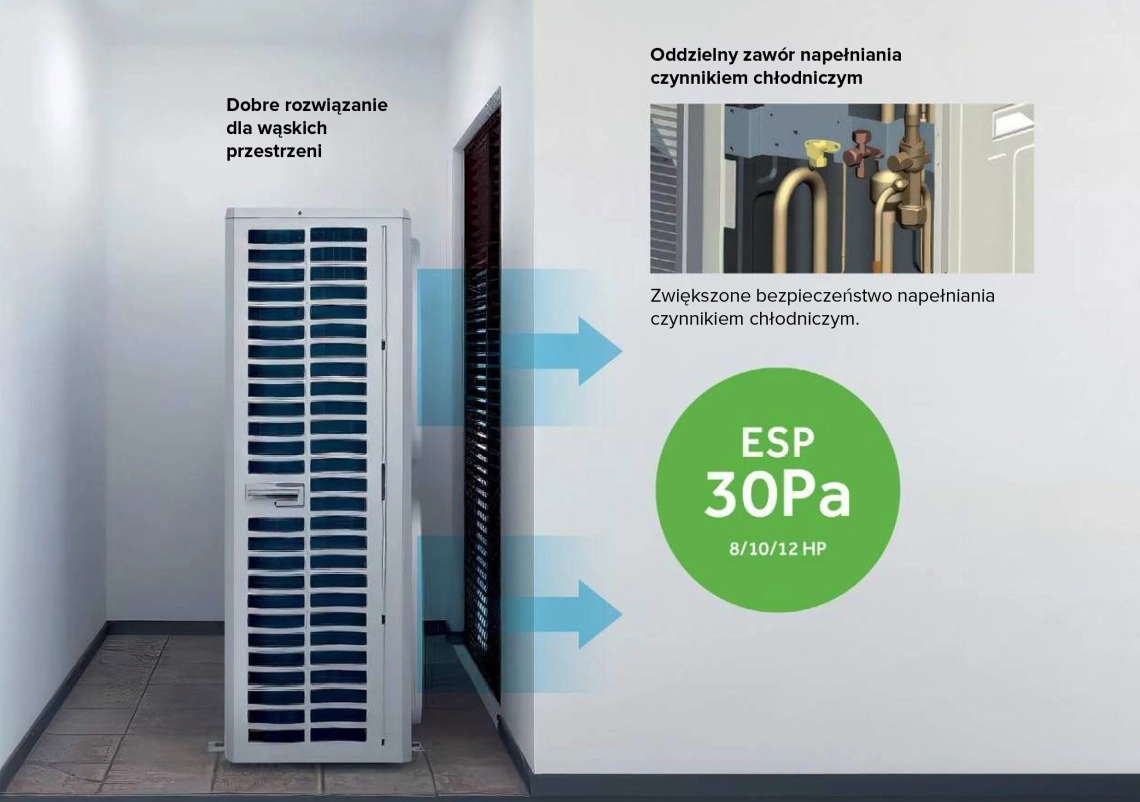

Kompaktowa konstrukcja z wylotem bocznym
W porównaniu z jednostką z pionowym wylotem powietrza, nowa jednostka zewnętrzna nie wymaga dodatkowych kanałów w przypadku instalacji na balkonie.
1F/220 240В/50(60)Hz
3F/380 400В/50(60)Hz
|
Specyfikacje techniczne |
Jednostki | Specyfikacje. Jednostki 1-fazowe | Specyfikacje. Jednostki 3-fazowe | |||||
| MOS-04X1EV2AD | MOS-05X1EV2AD | MOS-06X1EV2AD | MOS-04X1EW2AD | MOS-05X1EW2AD | MOS-06X1EW2AD | |||
| Zakres wydajności | HP | 4 | 5 | 6 | 4 | 5 | 6 | |
| Wydajność[1] | Chłodzenie | kW | 12,10 | 14,00 | 15,50 | 12,10 | 14,00 | 15,50 |
| Ogrzewanue | kW | 12,10 | 14,00 | 15,50 | 12,10 | 14,00 | 15,50 | |
| Zasilanie | F/V/Hz | 1/220~240/50(60) | 1/220~240/50(60) | 1/220~240/50(60) | 3/380~400/50(60) | 3/380~400/50(60) | 3/380~400/50(60) | |
| Moc nominalna - chłodzenie | kW | 3,61 | 4,33 | 5,17 | 3,61 | 4,33 | 5,17 | |
| Prąd znamionowy - chłodzenie | A | 34,10 | 35,50 | 36,90 | 11,40 | 11,90 | 12,90 | |
| Moc nominalna - ogrzewanie | kW | 3,23 | 3,76 | 5,00 | 3,23 | 3,76 | 5,00 | |
| Prąd maksymalny - ogrzewanie | A | 32,70 | 34,10 | 35,50 | 10,90 | 11,40 | 11,90 | |
| Parametry zasilania | EER | / | 3,35 | 3,23 | 3,00 | 3,35 | 3,23 | 3,00 |
| COP | / | 3,75 | 3,72 | 3,10 | 3,75 | 3,72 | 3,10 | |
| SEER (T1) | / | 6,82 | 6,65 | 6,80 | 6,82 | 6,65 | 6,80 | |
| SCOP (T1) | / | 4,05 | 4,11 | 4,05 | 4,05 | 4,11 | 4,05 | |
| ŋs,h % | % | 270 | 263 | 269 | 270 | 263 | 269 | |
| ŋs,h % | % | 159 | 161 | 159 | 159 | 161 | 159 | |
| Wentylator | Przepływ powietrza | м3/h | 7200 | 7200 | 7200 | 7200 | 7200 | 7200 |
| Poziom mocy akustycznej | Poziom mocy akustycznej (Chłodzenie) |
dB(A) | 57 | 58 | 59 | 57 | 58 | 59 |
| Poziom mocy akustycznej (Ogrzewanie) | dB(A) | 57 | 58 | 59 | 57 | 58 | 59 | |
| Wymiary | Wymiary (szer./gł./wys.) | mm | 950x370x1350 | 950x370x1350 | 950x370x1350 | 950x370x1350 | 950x370x1350 | 950x370x1350 |
| Wymiary transportowe (szer./gł./wys.) | mm | 1023x471x1420 | 1023x471x1420 | 1023x471x1420 | 1023x471x1420 | 1023x471x1420 | 1023x471x1420 | |
| Waga | Waga brutto/netto | kg | 108/123 | 108/123 | 108/123 | 108/123 | 108/123 | 108/123 |
| Typ sprężarki | / | DC INV. SCROLL | ||||||
| Sprężarka | Moc silnika | V | 4130 | 4130 | 4130 | 4060 | 4060 | 4060 |
| Ilość sprężarek | / | 1 | 1 | 1 | 1 | 1 | 1 | |
| Czynnik chłodniczy | Typ czynnika chłodniczego | / | R410A | R410A | R410A | R410A | R410A | R410A |
| Naładowana ilość czynnika chłodniczego |
kg | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | |
| Ø Rura czynnika chłodniczego po stronie cieczy |
mm (cale) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | |
| Ø Rura czynnika chłodniczego strona gazowa |
mm (cale) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | |
| Maksymalna długość rury | m | 300 | 300 | 300 | 300 | 300 | 300 | |
| Rurociągi | Maksymalna liniowa długość rury (równoważna/rzeczywista) | m | 175/150 | 175/150 | 175/150 | 175/150 | 175/150 | 175/150 |
| Różnica standardowa między IDU i ODU | m | 50 | 50 | 50 | 50 | 50 | 50 | |
| Maks. różnica między ODU *3 | m | 15 | 15 | 15 | 15 | 15 | 15 | |
| Podłączanie jednostek | Stosunek mocy wewnętrznej do zewnętrznej | % | 50-130 | 50-130 | 50-130 | 50-130 | 50-130 | 50-130 |
| Maksymalna liczba połączeń IDU |
/ | 8 | 10 | 13 | 8 | 10 | 13 | |
| Zakres temperatur | Chłodzenie | °C | -5~50 | -5~50 | -5~50 | -5~50 | -5~50 | -5~50 |
| Ogrzewanie | °C | -20~27 | -20~27 | -20~27 | -20~27 | -20~27 | -20~27 | |
(*) Określona wydajność jest uzyskiwana w następujących warunkach testowych: w trybie chłodzenia, temperatura wewnętrzna 27°C DB / 19°C WB
i temperatura zewnętrzna 35°C DB / 24°C DB. W trybie ogrzewania, temperatura wewnętrzna 20°C DB i temperatura zewnętrzna 7°C WB / 6°C DB.
3F/380 400В/50(60)Hz
|
Specyfikacje techniczne |
Jednostki | MOS-08X1EW2AD | MOS-10X1EW2AD | MOS-12X1EW2AD | |
| Zakres wydajności | HP | 8 | 10 | 12 | |
| Wydajność[1] | Chłodzenie | kW | 22,60 | 28,00 | 31,50 |
| Ogrzewanue | kW | 22,60 | 30,50 | 31,50 | |
| Zasilanie | F/V/Hz | 3/380~415/50/(60) | 3/380~415/50/(60) | 3/380~415/50/(60) | |
| Moc nominalna - chłodzenie | kW | 6,95 | 8,67 | 11,52 | |
| Prąd znamionowy - chłodzenie | A | 19,00 | 23,80 | 25,40 | |
| Moc nominalna - ogrzewanie | kW | 5,79 | 8,03 | 8,49 | |
| Prąd maksymalny - ogrzewanie | A | 18,00 | 22,60 | 24,20 | |
| Parametry zasilania | EER | / | 3,25 | 3,23 | 2,73 |
| COP | / | 3,90 | 3,80 | 3,71 | |
| SEER (T1) | / | 7,67 | 7,65 | 7,47 | |
| SCOP (T1) | / | 4,05 | 4,16 | 4,21 | |
| ŋs,h % | % | 304 | 303 | 296 | |
| ŋs,h % | % | 159 | 163 | 165 | |
| Wentylator | Przepływ powietrza | м3/h | 10000 | 10000 | 10000 |
| Poziom mocy akustycznej | Poziom mocy akustycznej (Chłodzenie) |
dB(A) | 63 | 64 | 65 |
| Poziom mocy akustycznej (Ogrzewanie) | dB(A) | 63 | 65 | 67 | |
| Wymiary | Wymiary (szer./gł./wys.) | mm | 1050x400x1636 | 1050x400x1636 | 1050x400x1636 |
| Wymiary transportowe (szer./gł./wys.) | mm | 1150x510x1790 | 1150x510x1790 | 1150x510x1790 | |
| Waga | Waga brutto/netto | kg | 149/168 | 149/168 | 149/168 |
| Typ sprężarki | / | DC INV. SCROLL | |||
| Sprężarka | Moc silnika | V | 6270 | 6270 | 6270 |
| Ilość sprężarek | / | 1 | 1 | 1 | |
| Czynnik chłodniczy | Typ czynnika chłodniczego | / | R410A | R410A | R410A |
| Naładowana ilość czynnika chłodniczego |
kg | 5,10 | 5,10 | 5,10 | |
| Ø Rura czynnika chłodniczego po stronie cieczy |
mm (cale) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | |
| Ø Rura czynnika chłodniczego strona gazowa |
mm (cale) | 19,05 (3/4) | 22,22 (7/8) | 25,40 (1) | |
| Maksymalna długość rury | m | 300 | 300 | 300 | |
| Rurociągi | Maksymalna liniowa długość rury (równoważna/rzeczywista) | m | 175/150 | 175/150 | 175/150 |
| Różnica standardowa między IDU i ODU | m | 50 | 50 | 50 | |
| Maks. różnica między ODU *3 | m | 15 | 15 | 15 | |
| Podłączanie jednostek | Stosunek mocy wewnętrznej do zewnętrznej | % | 50-130 | 50-130 | 50-130 |
| Maksymalna liczba połączeń IDU |
/ | 13 | 16 | 19 | |
| Zakres temperatur |
Chłodzenie |
°C | -5~50 | -5~50 | -5~50 |
| Ogrzewanie | °C | -20~27 | -20~27 | -20~27 | |
(*) Określona wydajność jest uzyskiwana w następujących warunkach testowych: w trybie chłodzenia, temperatura wewnętrzna 27°C DB / 19°C WB
i temperatura zewnętrzna 35°C DB / 24°C DB. W trybie ogrzewania, temperatura wewnętrzna 20°C DB i temperatura zewnętrzna 7°C WB / 6°C DB.
Dane mają charakter wyłącznie orientacyjny i mogą się różnić. Przed zakupem należy sprawdzić dokładność danych u dostawcy.
Wymiary
MOS-04X1EV2AD MOS-05X1EV2AD MOS-06X1EV2AD MOS-04X1EW2AD MOS-05X1EW2AD MOS-06X1EW2AD
Wymiary
MOS-08X1EW2AD MOS-10X1EW2AD MOS-12X1EW2AD
