Kaseta obwodowa

Swobodny przepływ powietrza i elastyczne sterowanie zapewniające komfortowe warunki pracy

Wyjście wykorzystuje silnik krokowy do realizacji niezależnego systemu sterowania w czterech kierunkach.

2.2 ...16 kW

Wydajność chłodnicza:

2.5 ...18 kW

Wydajność grzewcza :

Kluczowe cechy:

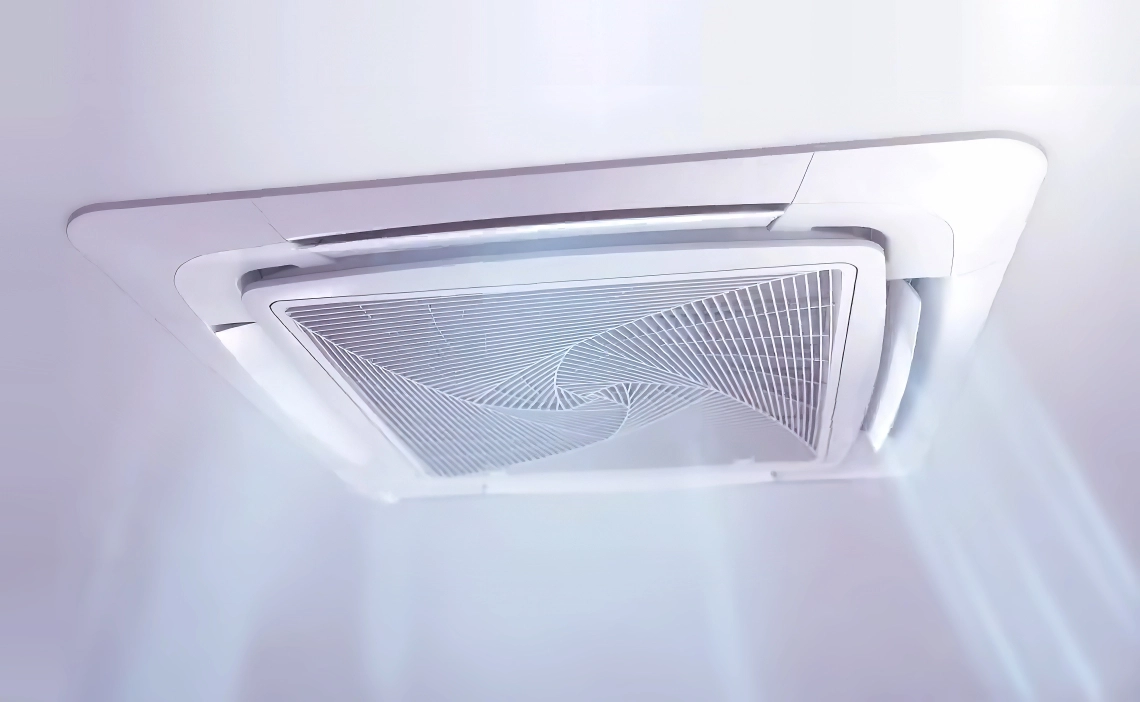

System przepływu powietrza 360° z równomierną dystrybucją powietrza
Niezależne sterowanie 4 łopatkami
6 poziomów pozycjonowania dla każdej łopatki
Silnik wentylatora z falownikiem DC
5 prędkości wentylatora wybieranych TYLKO za pomocą przewodowego sterownika MWI-R201ABK i pilota bezprzewodowego MIR-RS01
Wbudowana pompa kondensatu o wysokości podnoszenia 700 mm
Boczny wlot świeżego powietrza (wstępnie wycięty)

Cicha praca zapewniająca komfortowe warunki pracy

Wysokowydajny bezszczotkowy silnik wentylatora DC zapewnia bezstopniową regulację prędkości, znacznie redukując hałas podczas pracy.
Optymalizacja tradycyjnej konstrukcji kanału, zastosowanie technologii izolacji akustycznej ścian, skuteczne zmniejszenie zakresu prądów wirowych, zablokowanie ścieżki przenoszenia hałasu, skuteczne zmniejszenie hałasu o około 3dB(A).
Projekt optymalizacji wentylatora wykorzystujący zasadę hydromechaniki związaną z projektowaniem konstrukcji lotniczych, zapewnia równomierny rozkład prędkości przepływu powietrza, zmniejsza opór przepływu powietrza, zmniejsza hałas i zapewnia cichą pracę. Uwaga. * Inne standardy silników AC nie są obowiązkowe.

Uwaga: * Inne standardy silników AC są opcjonalne

Standardowa pompa skroplin

Standardowa pompa do skroplin, wysokość podnoszenia 700 mm i wbudowany wyłącznik pływakowy, wygodna do interakcji z rzeczywistą sytuacją w celu odprowadzenia skroplin z klimatyzatora.

Zoptymalizowany wygląd

Uzyskaj dynamiczną wiatrową turbinę, aby cieszyć się energicznym nastrojem i zrelaksować się pod strumieniem powietrza.

Kontrola oszczędności energii

Produkt wykorzystuje moduł MOVE EYE (opcjonalny), który może być sterowany w celu realizacji funkcji włączania, gdy ktoś wchodzi i wyłączania, gdy ktoś wychodzi.

Czterostronny niezalezny przepływ powietrza

Indywidualne sterowanie żaluzjami pozwala użytkownikom precyzyjnie zarządzać kierunkiem przepływu powietrza w czterech różnych kierunkach.

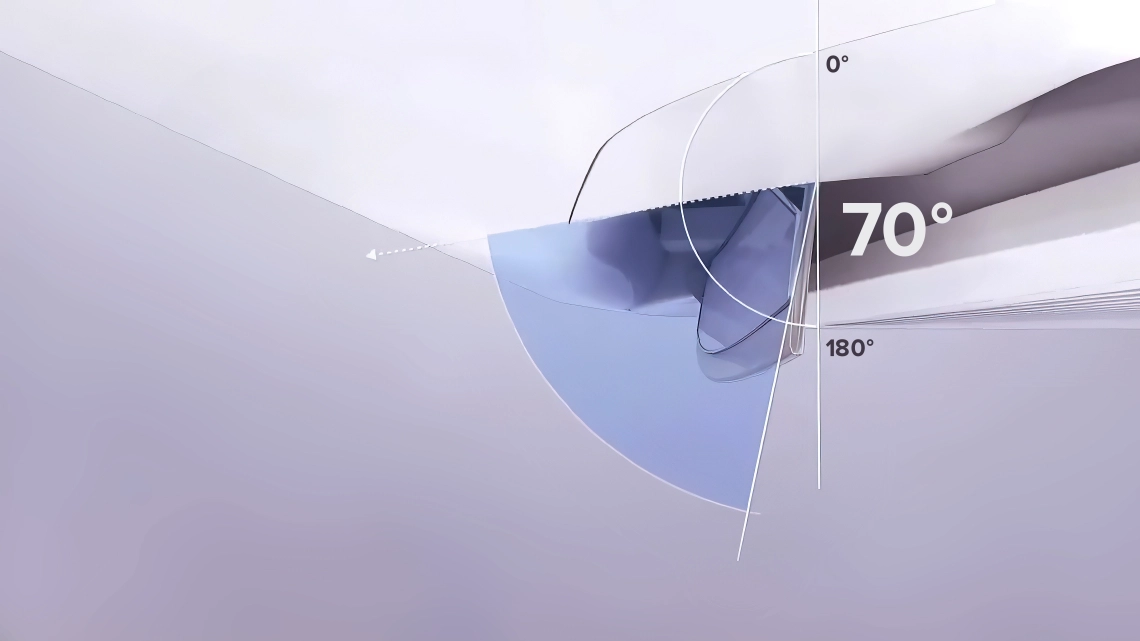

Szeroki kąt otwarcia

Regulowane żaluzje i duża ilość biegów wentylatora pozwala użytkownikom dostosować pod siebie kierunek i intensywność przepływu powietrza.

Specyfikacje techniczne	Jednostki	MIBR-07X1EV1AD	MIBR-09X1EV1AD	MIBR-12X1EV1AD	MIBR-16X1EV1AD	MIBR-18X1EV1AD	MIBR-24X1EV1AD
Wydajność
Chłodzenie	kW	2,20	2,80	3,60	4,50	5,60	7,10
Ogrzewanie	kW	2,50	3,20	4,00	5,00	6.,30	8,00
Parametry elektryczne
Zasilanie	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
Wentylacja
Przepływ powietrza (H/M/L)	m³/h	1000/810/620	1000/810/620	1000/810/620	1000/810/620	1000/810/620	1380/1190/1000
Wymiary netto (szer. x gЕ‚Д™b. x wys.)	dB(A)	30/27/25	30/27/25	30/27/25	32/29/27	33/30/29	35/34/31
Instalacja – wymiary
Wymiary netto (szer. x głęb. x wys.)	mm	840x840x180			840x840x183		840x840x204
Wymiary urządzenia w opakowaniu (WxDxH)	mm	983x983x268					983x983x290
Waga netto/brutto	Kg	25,0/28,0	25,0/28,0	25,0/28,0	28/31	28/31	29/32
Ø Rura cieczowa	mm (inch)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	9,52 (3/8)
Ø Rura gazowa	mm (inch)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	15,88 (5/8)
Panel
Model		MB-950KB	MB-950KB	MB-950KB	MB-950KB	MB-950KB	MB-950KB
Panel Wymiary netto (szer. x gЕ‚. x wys.)	mm	950x950x50	950x950x50	950x950x50	950x950x50	950x950x50	950x950x50
Panel Wymiary opakowania (szer. x głęb. x wys.)	mm	1013x1025x123	1013x1025x123	1013x1025x123	1013x1025x123	1013x1025x123	1013x1025x123
Panel Waga netto/brutto	Kg	6,5/9,0	6,5/9,0	6,5/9,0	6.5/9	6.5/9	6.5/9

Specyfikacje techniczne	Jednostki	MIBR-28X1EV1AD	MIBR-30X1EV1AD	MIBR-38X1EV1AD	MIBR-48X1EV1AD	MIBR-60X1EV1AD
Wydajność
Chłodzenie	kW	8,00	9,00	11,20	14,00	16,00
Ogrzewanie	kW	9,00	10,00	12,50	16,00	18,00
Parametry elektryczne
Zasilanie	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
Wentylacja
Przepływ powietrza (H/M/L)	m³/h	1380/1190/1000	2050/1860/1670	2050/1860/1670	2100/1910/1720	2100/1910/1720
Wymiary netto (szer. x gЕ‚Д™b. x wys.)	dB(A)	37/35/31	37/35/31	37/35/31	44/40/36	44/40/36
Instalacja – wymiary
Wymiary netto (szer. x głęb. x wys.)	mm	840x840x246			840x840x288
Wymiary urządzenia w opakowaniu (WxDxH)	mm	983x983x331	983x983x331		983x983x373
Waga netto/brutto	Kg	27,0/30,0	31,0/36,0	31,0/36,0	33,0/38,0	33,0/38,0
Ø Rura cieczowa	mm (inch)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
Ø Rura gazowa	mm (inch)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)
Panel
Model		MB-950KB	MB-950KB	MB-950KB	MB-950KB	MB-950KB
Panel Wymiary netto (szer. x gЕ‚. x wys.)	mm	950x950x50	950x950x50	950x950x50	950x950x50	950x950x50
Panel Wymiary opakowania (szer. x głęb. x wys.)	mm	1013x1025x123	1013x1025x123	1013x1025x123	1013x1025x123	1013x1025x123
Panel Waga netto/brutto	Kg	6,5/9,0	6,5/9,0	6.5/9	6.5/9	6.5/9

Dane zawarte na tej stronie mają charakter wyłącznie orientacyjny, ponieważ mogą się różnić. Przed zakupem produktów należy sprawdzić dokładność danych u dostawcy.

Wymiary

MIBR-07X1EV1AD MIBR-09X1EV1AD MIBR-12X1EV1AD MIBR-16X1EV1AD MIBR-18X1EV1AD MIBR-24X1EV1AD MIBR-28X1EV1AD MIBR-30X1EV1AD MIBR-38X1EV1AD MIBR-48X1EV1AD MIBR-60X1EV1AD
