Modułowa chłodziarka chłodzona powietrzem, seria R32 MCU-OHDD

Seria R32 to nowa generacja modułowych agregatów chłodniczych, które łączą w sobie energooszczędność, przyjazność dla środowiska i komfort. Inteligentne sterowanie z możliwością pracy w trybach chłodzenia, grzania i ciepłej wody użytkowej, cicha praca i elastyczna, modułowa konstrukcja sprawiają, że są one uniwersalnym wyborem dla każdego obiektu – od osiedli mieszkaniowych po duże budynki komercyjne.

Wydajność chłodzenia: 76-153 kW

Wydajność grzewcza: 81-161 kW

Chcesz kupić lub masz pytania?

Modułowa chłodziarka chłodzona powietrzem, seria R32 MCU-OHDD

Mycond

Klimatyzacja

WIELOFUNKCYJNOŚĆ

Zintegrowane ogrzewanie, chłodzenie i ciepła woda użytkowa w jednym systemie, łatwym do dostosowania do wielu zastosowań.

MyCond MCU-OHDD – wydajne chłodzenie dla budynków komercyjnych

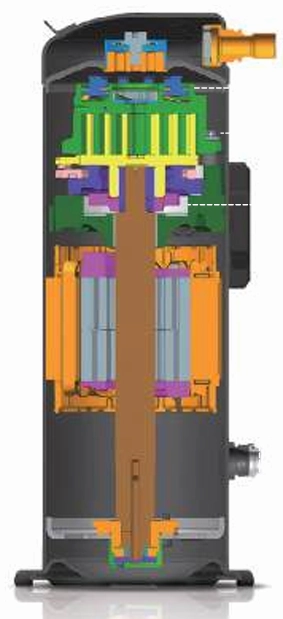

Przekrój pionowy konstrukcji MyCond MCU-OHDD

WYSOKIEJ WYDAJNOŚCI KOMPONENTY ZAPEWNIAJĄ DOSKONAŁĄ WYDAJNOŚĆ

W pełni inwerterowa sprężarka spiralna DC z technologią EVI

Najnowsza sprężarka inwerterowa DC z technologią EVI zapewnia wysoką „moc” urządzenia. Unikalna konstrukcja o wyższym stopniu sprężania i większej różnicy ciśnień pozwala na niezawodną pracę urządzenia nawet w najtrudniejszych warunkach środowiskowych. Konstrukcja ta umożliwia płynną regulację wydajności sprężarki, co pozwala na precyzyjną kontrolę temperatury.

Technologia EVI

Dzięki technologii EVI pompa ciepła może pracować stabilnie w temperaturach otoczenia poniżej -30ºC, a jej wydajność została znacząco zwiększona.

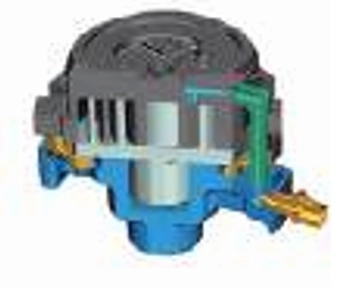

Przekrój pompy ciepła MyCond MCU-OHDD

Kompresor rotacyjny MyCond MCU-OHDD

Zoptymalizowana konstrukcja technologii przewijania i magnetowidu

Zoptymalizowane przewijanie i VCR w celu lepszego dostosowania do warunków częściowego obciążenia i wymagań eksploatacyjnych, co przekłada się na poprawę efektywności sezonowej. *VCR: zmienny współczynnik sprężania

Silnik BPM

Wyposażony w specjalnie zoptymalizowany silnik BPM (bezszczotkowy silnik z magnesami trwałymi) zapewniający większą wydajność i niższy poziom hałasu.

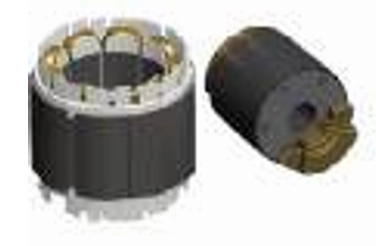

Wirnik i stojan silnika elektrycznego o wysokiej sprawności do sprężarki MyCond MCU-OHDD

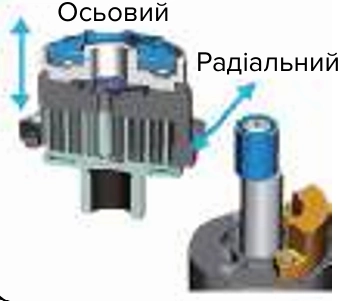

MyCond MCU-OHDD Łożysko osiowe i promieniowe – niezawodność i stabilność pracy sprężarki

Projekt o podwójnej kompatybilności

Chroni sprężarkę przed przedostawaniem się zanieczyszczeń lub cieczy do jednostki spiralnej. Ruchoma spirala styka się ze spiralą nieruchomą z odpowiednią siłą, aby zapobiec zużyciu i wyciekom.

Konstrukcja Swing Link

Kontrola siły między ruchomymi i nieruchomymi spiralami w miarę wzrostu prędkości sprężarki.

Część MyCond MCU-OHDD do efektywnej pracy układu klimatyzacji

Pompa olejowa

Wyposażony w pompę wyporową oleju służącą do smarowania układu łożysk w warunkach przepływu.

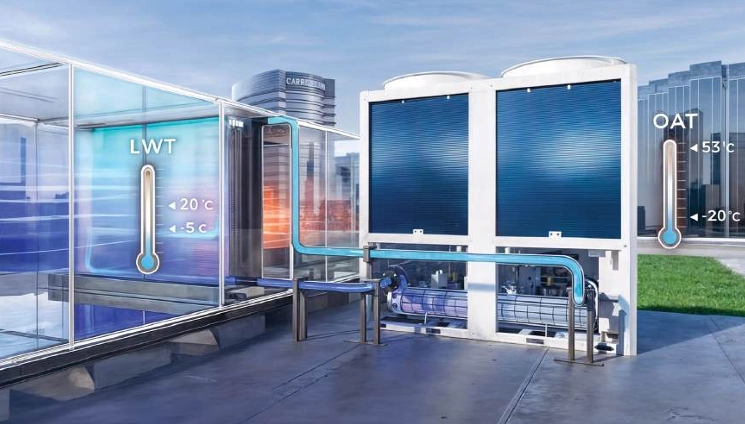

MyCond MCU-OHDD działa w temperaturach od -20°C do +53°C

NIEZRÓWNANA ELASTYCZNOŚĆ

Szeroki zakres działania

Urządzenie może pracować stabilnie w różnych warunkach, co stanowi idealne rozwiązanie do różnorodnych zastosowań.

W trybie chłodzenia:

temperatura zasilania od -5°C do 20°C*, temperatura zewnętrzna od -20°C do 53°C.

W trybie ogrzewania i ciepłej wody użytkowej:

temperatura zasilania od +20°C do +60°C*, TEMPERATURA ZEWNĘTRZNA OD -20°C DO 50°C.

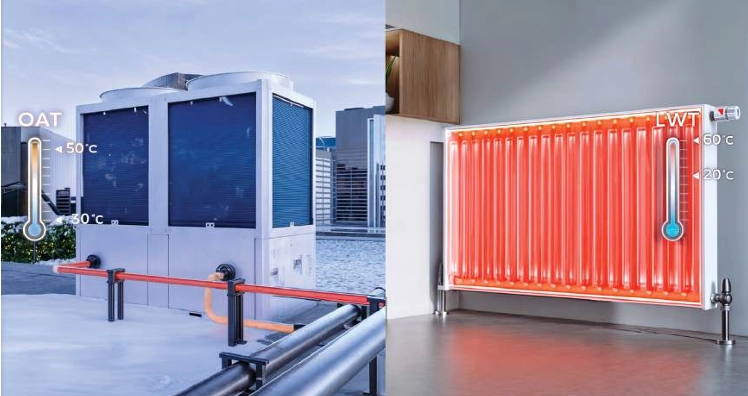

Ogrzewanie pomieszczeń MyCond MCU-OHDD z doprowadzeniem czynnika chłodniczego do +60 °C

WYMIARY CAŁKOWITE

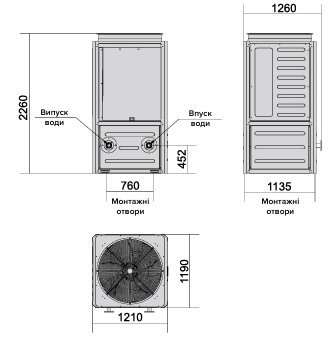

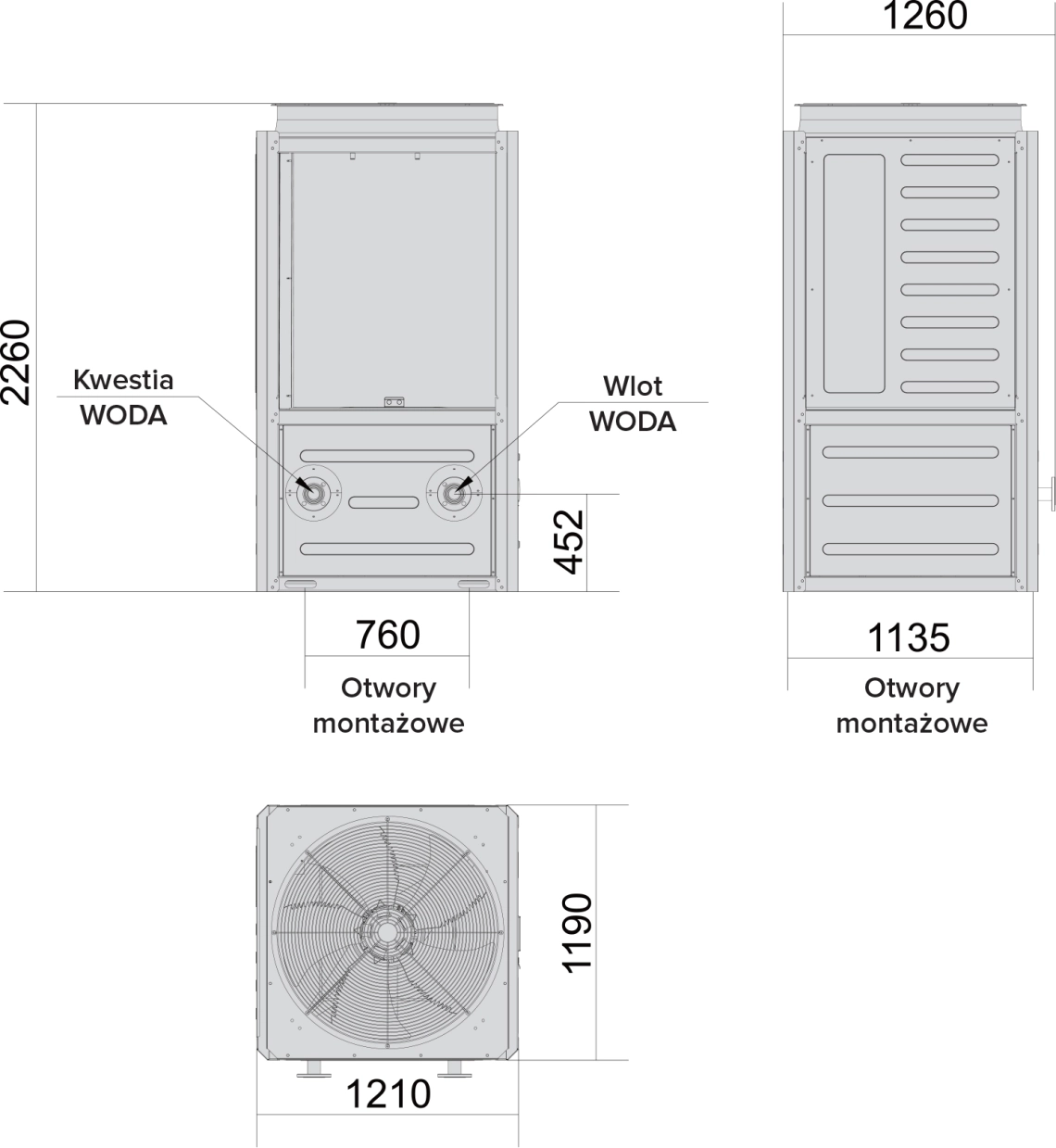

Wymiary zewnętrzne MCU080OHDD

Wymiary całkowite MyCond MCU-OHDD - 1

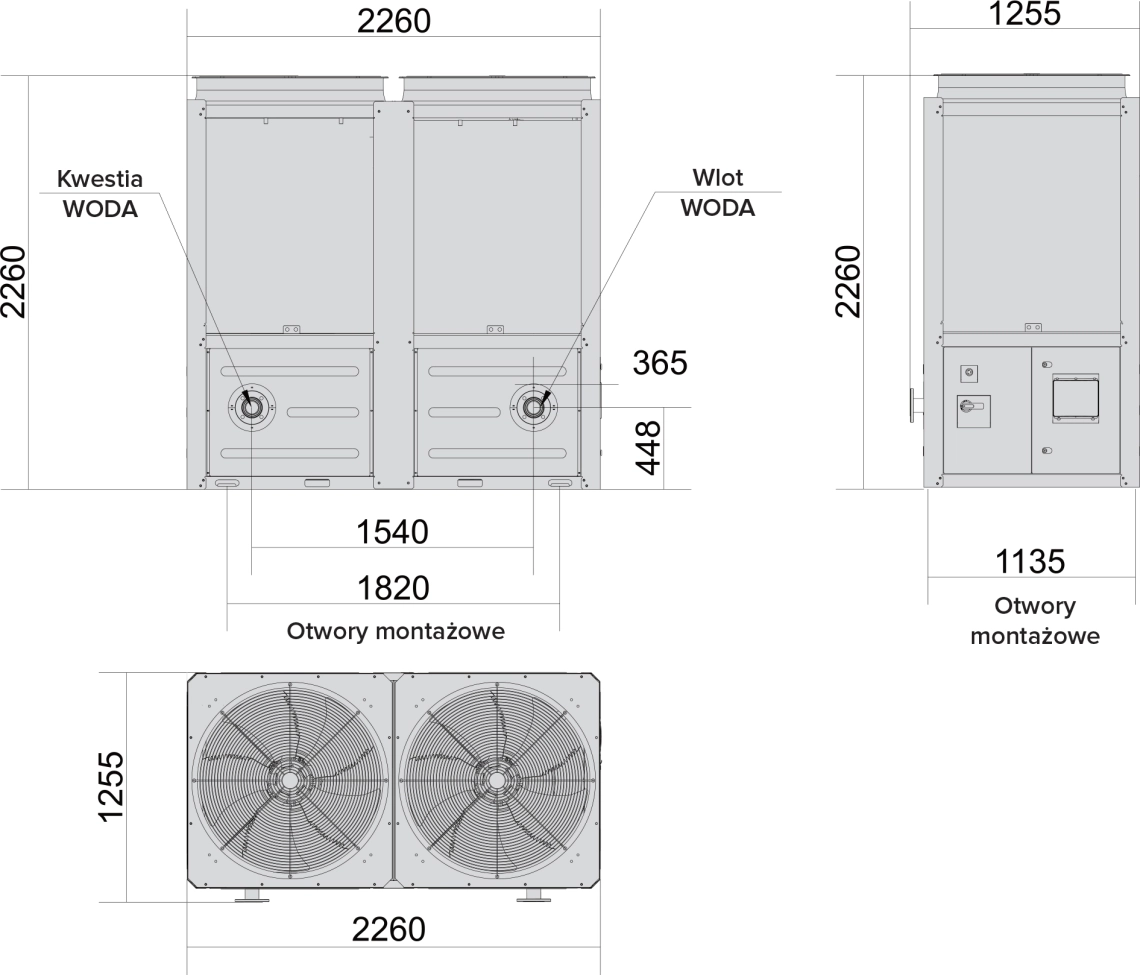

Wymiary zewnętrzne MCU0130OHDD, MCU0150OHDD

Wymiary całkowite MyCond MCU-OHDD - 2

DANE TECHNICZNE

Dane techniczne		Jednostka miary	MCU080OHDD	MCU0130OHDD	MCU0150OHDD
Chłodzenie (Temperatura wody na wylocie 7°C/ Temperatura powietrza na zewnątrz 35°C)	Pojemność (maks.) Moc wejściowa (maks.) EER (maks.) Pojemność (nom) Moc wejściowa (nom) EER (nom)	kW kW kW/kW kW kW kW/kW	76.0 29.01 2.62 65.0 22.03 2.95	137.0 46.92 2.92 100.0 28.60 3.50	153.0 56.56 2.70 130.0 42.88 3.03
Ogrzewanie (Temperatura wody na wylocie 45°C/ Temperatura powietrza na zewnątrz 7°C)	Pojemność (maks.) Moc wejściowa (maks.) COP (maks.) Pojemność (nom) Moc wejściowa (nom) COP (nom)	kW kW kW/kW kW kW kW/kW	81.0 24.40 3.32 71.0 18.93 3.75	151.0 41.95 3.60 100.0 24.20 4.13	161.0 47.08 3.42 142.0 36.90 3.85
Sezonowa efektywność energetyczna	SEER ηs,c SCOP (35°C) ηs,c SCOP (55°C) ηs,c	W/W % W/W % W/W %	4.60 181 4.51 178 3.65 143	4.88 192 4.85 191 3.85 151	4.82 190 4.60 181 3.80 149
Zakres temperatur pracy	Chłodzenie Ogrzewanie	°C °C	-20~53°C -30~50°C
Zakres temperatury wody wylotowej	Chłodzenie Ogrzewanie	°C °C	-5~20°C 20~60°C
Karmienie		F/V/Hz	3N~/380~415V/50Hz
Poziom mocy akustycznej		dB	88	88	91
Typ wymiennika ciepła wody			Wymiennik ciepła rurowo-płaszczowy
Typ wymiennika ciepła powietrza			Rura miedziana i żebra aluminiowe
Typ przepustnicy czynnika chłodniczego			Elektroniczny zawór rozprężny
Kompresor	Rodzaj Ilość		Sprężarka spiralna z inwerterem
Kompresor	Rodzaj Ilość		1	2	2
Chłodziwo	Typ		R32
Wentylator	Typ Przepływ powietrza Ilość	m3/godz.	Osiowy
			25400	20500	25400
			1	2	2
System wodny	Wodoodporność Przepływ wody Rozmiar rury wodnej (wlot/wylot)	kPa m3/h	53	40	60
			12.20	17.2	1 24.4
			DN50/DN50	DN65/DN65	DN65/DN65
Wymiary zewnętrzne	Szer. × Gł. × Wys.	mm	1260×1210×2260	2260×1255×2260	226012552260
Waga	Waga netto	kg	500	910	910

Uwagi:

1. Dane techniczne mogą zostać zmienione przez producenta bez powiadomienia w celu ulepszenia produktu.

2. Wydajność jest zgodna z normami EN14511 i EN14825.

3. Maks.: 100% częstotliwości sprężarki.

4. Nom.: Dane nominalne 80% częstotliwości maksymalnej.

5. W celu uzyskania dalszych informacji prosimy o kontakt z personelem Mycond.
