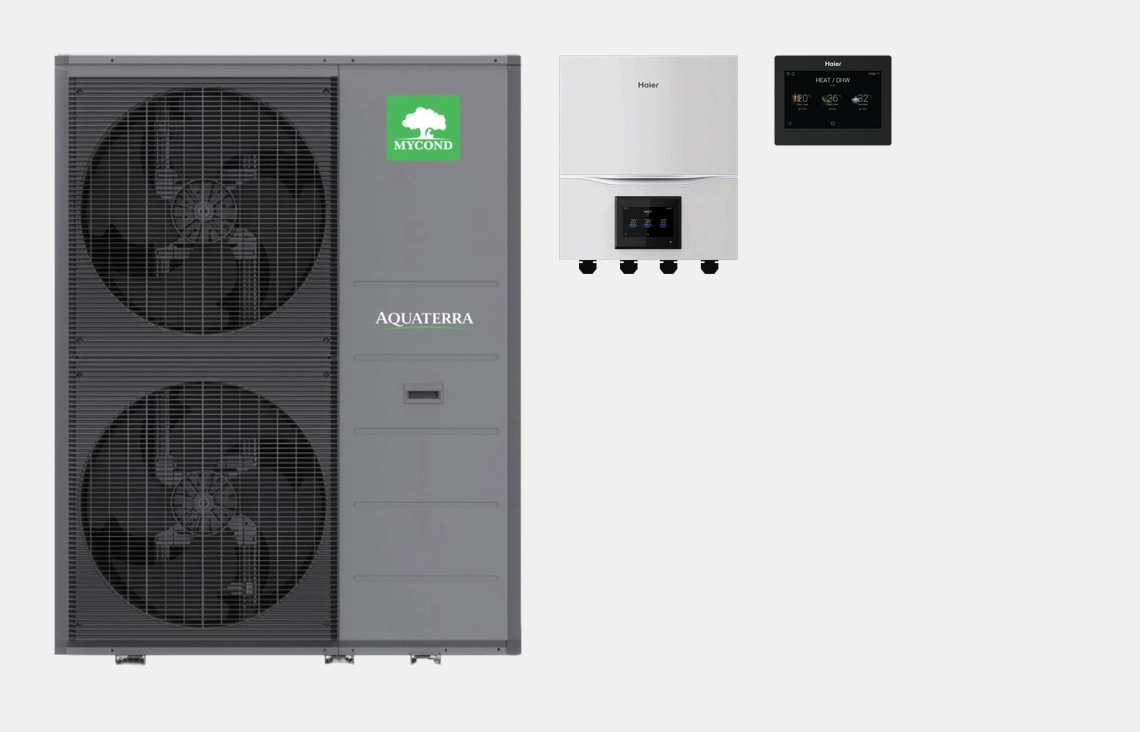

Monoblokowa, modułowa pompa ciepła serii Aquaterra na ekologicznym czynniku chłodniczym R290
Wydajność chłodzenia: 26 ... 39 kW
Wydajność grzewcza: 26 ... 40 kW
Chcesz kupić lub masz pytania?
Kluczowe zalety:
- Maksymalny współczynnik wydajności (A7W35) może osiągać 4,80; SCOP przy 35/55°C.
- A+++/A+++ (model 26 kW)
- Poziom mocy akustycznej do 62 dB(A)
- Maksymalna temperatura wody na wyjściu może osiągać 80°C.
- Minimalna temperatura powietrza zewnętrznego do -28°C.
- 100% mocy grzewczej przy -15°C.
Naturalny czynnik chłodniczy R290
Zastosowanie naturalnego czynnika chłodniczego R290 stanowi istotny wkład w osiągnięcie neutralności węglowej. Dzięki zerowemu wskaźnikowi ODP oraz ultraniskiemu GWP wynoszącemu 3 zapewnia maksymalną ekologiczność i wysoką efektywność Twojego systemu grzewczego.

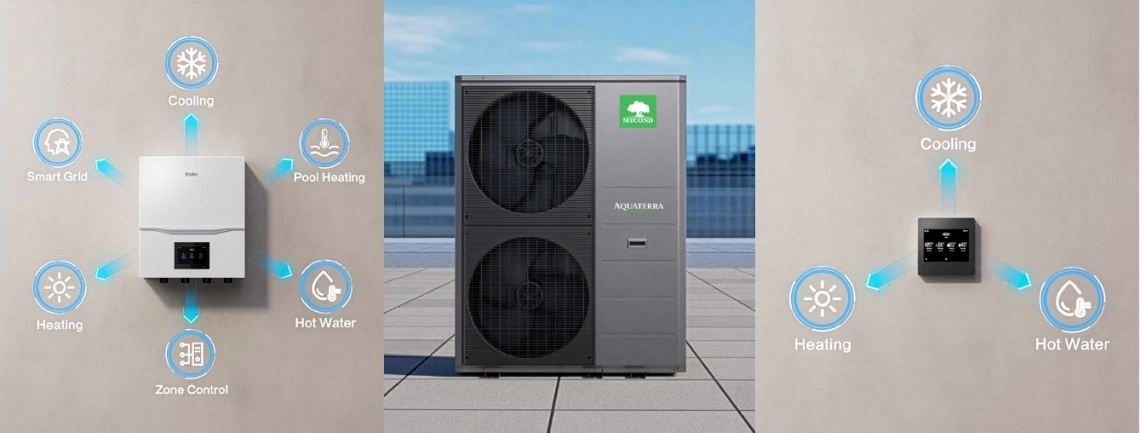

Elastyczność sterowania Mycond: wybierz poziom komfortu dopasowany do Twoich potrzeb
Moduł rozszerzenia
Control Module: Maksymalna funkcjonalność dla złożonych systemów. Oprócz podstawowych ustawień moduł ten umożliwia integrację pompy ciepła z siecią Smart Grid, zarządzanie podgrzewaniem basenu, konfigurację strefowej kontroli klimatu oraz podłączenie dodatkowych źródeł energii.
Rozwiązanie/Easy Control:
Idealne dla tych, którzy potrzebują niezawodnej kontroli nad podstawowymi funkcjami. Wygodny sterownik pozwala łatwo zarządzać ogrzewaniem, chłodzeniem oraz ciepłą wodą użytkową (CWU).

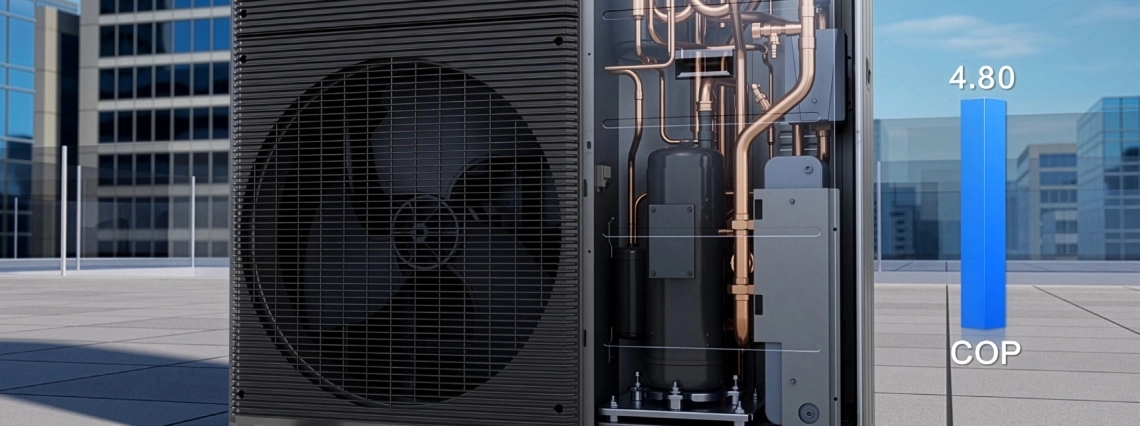

Maksymalna efektywność energetyczna – minimalne koszty
Maksymalny komfort
Wyjątkowo cicha konstrukcja z doskonałą ochroną przed hałasem

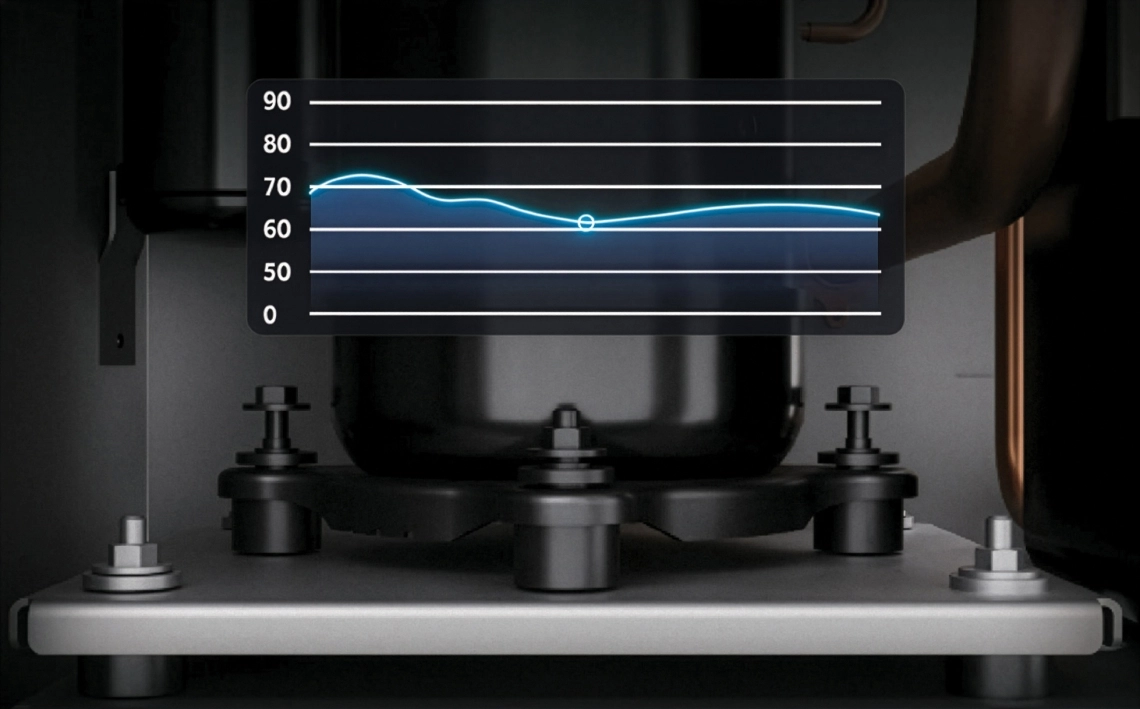

Dzięki konstrukcji podwieszanego podwozia sprężarki oraz wielopoziomowej izolacji akustycznej jej komory poziom hałasu urządzenia został znacznie obniżony. Minimalny poziom mocy akustycznej wynosi zaledwie 62 dB(A).
Wyjątkowa wygoda

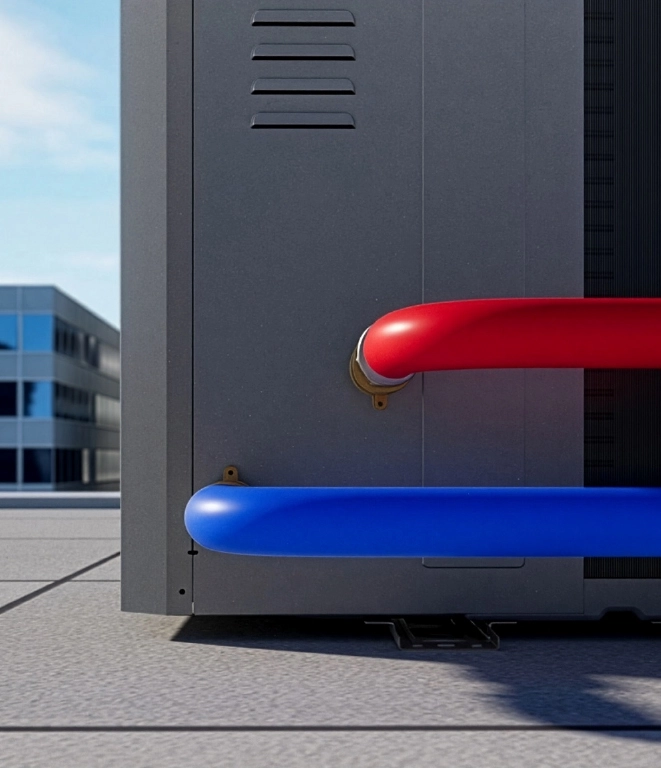

Kompaktowa konstrukcja i elastyczność montażu

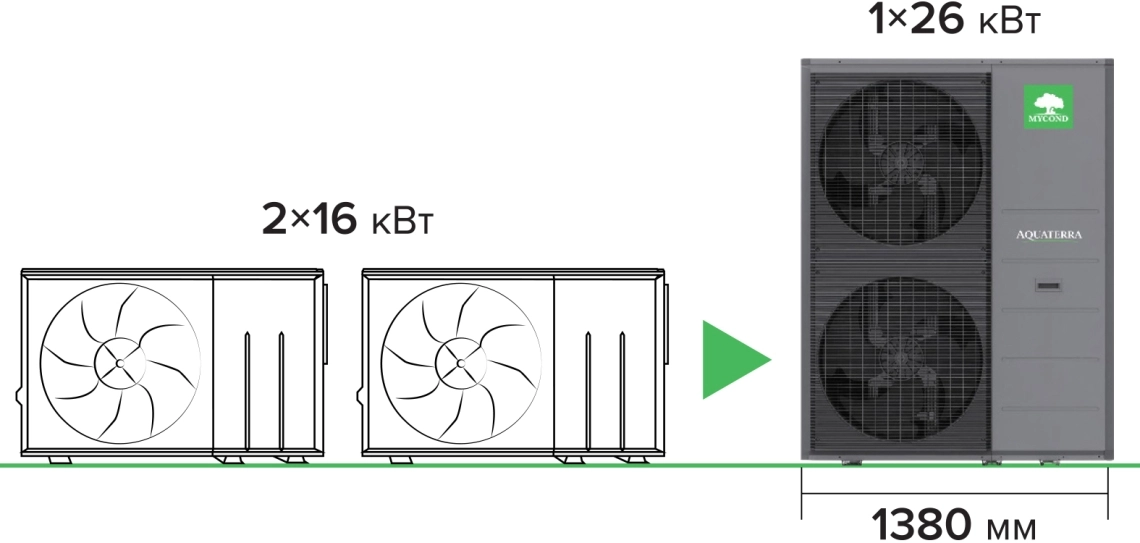

Przy szerokości zaledwie 1380 mm seria Aquaterra oferuje niezawodne i kompaktowe rozwiązanie. Pojedyncze urządzenie o mocy 26 kW zastępuje nieporęczne systemy, zapewniając więcej możliwości wygodnego montażu na obiekcie.
Konstrukcja modułowa

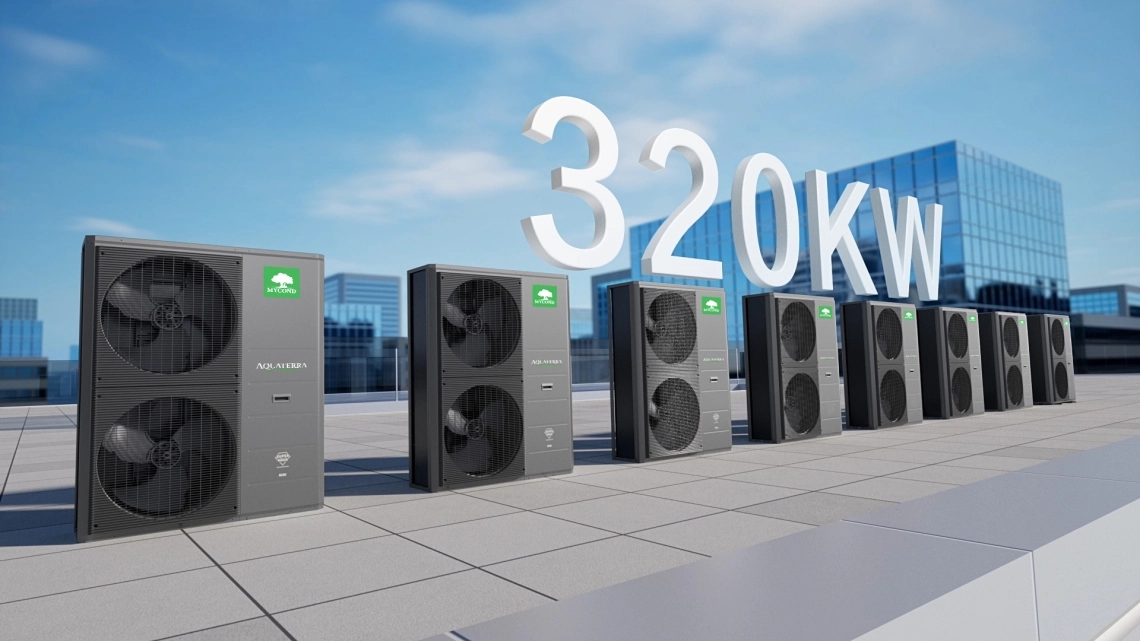

Wbudowana logika sterowania umożliwia realizację projektów o dowolnym stopniu złożoności dzięki możliwości równoległego podłączania urządzeń. W jeden system można połączyć do 8 pomp ciepła. Połączenie kaskadowe zapewnia całkowitą moc grzewczą do 320 kW.

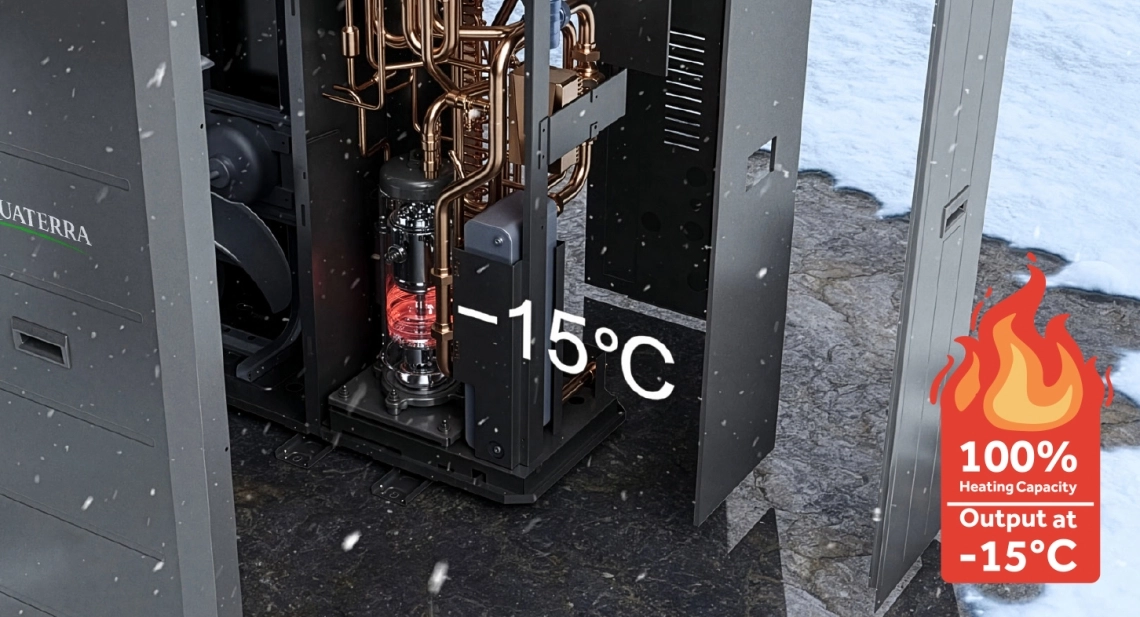

Stabilna moc przy -15°C
Seria Aquaterra jest w stanie zapewnić 100% mocy grzewczej nawet przy temperaturze -15°C. Umożliwia to utrzymanie pełnej wydajności grzewczej bez konieczności stosowania dodatkowej grzałki elektrycznej.
|
|
|
|---|

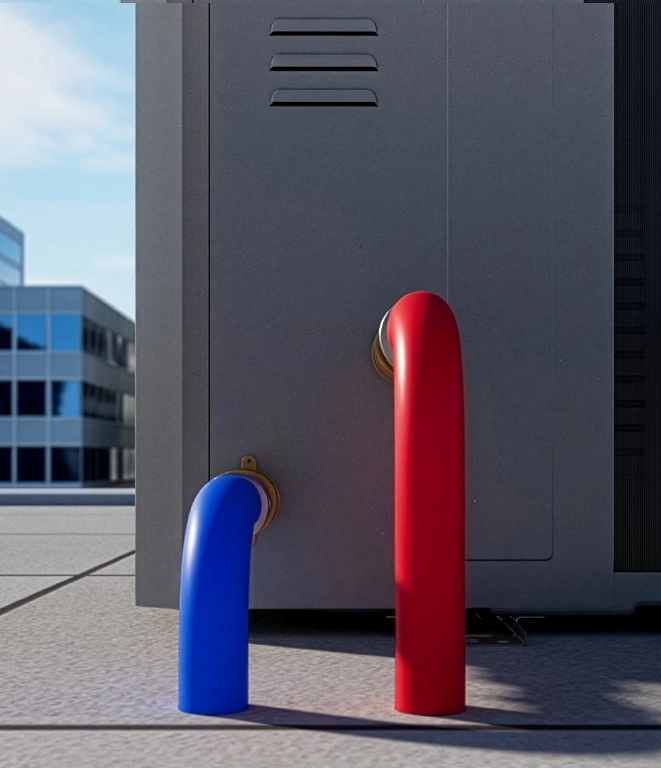

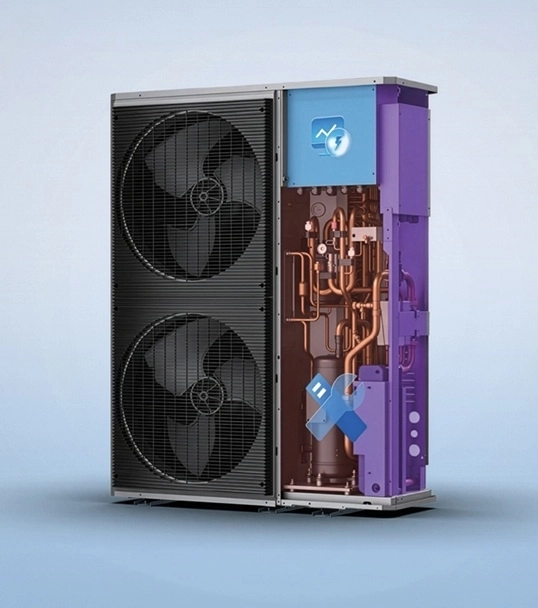

Wewnętrzna konstrukcja urządzenia została zoptymalizowana pod kątem możliwie najprostszego montażu i serwisowania. Przemyślany układ pozwala na wymianę lub demontaż poszczególnych podzespołów bez ingerencji w inne elementy systemu.
Wysoka niezawodność

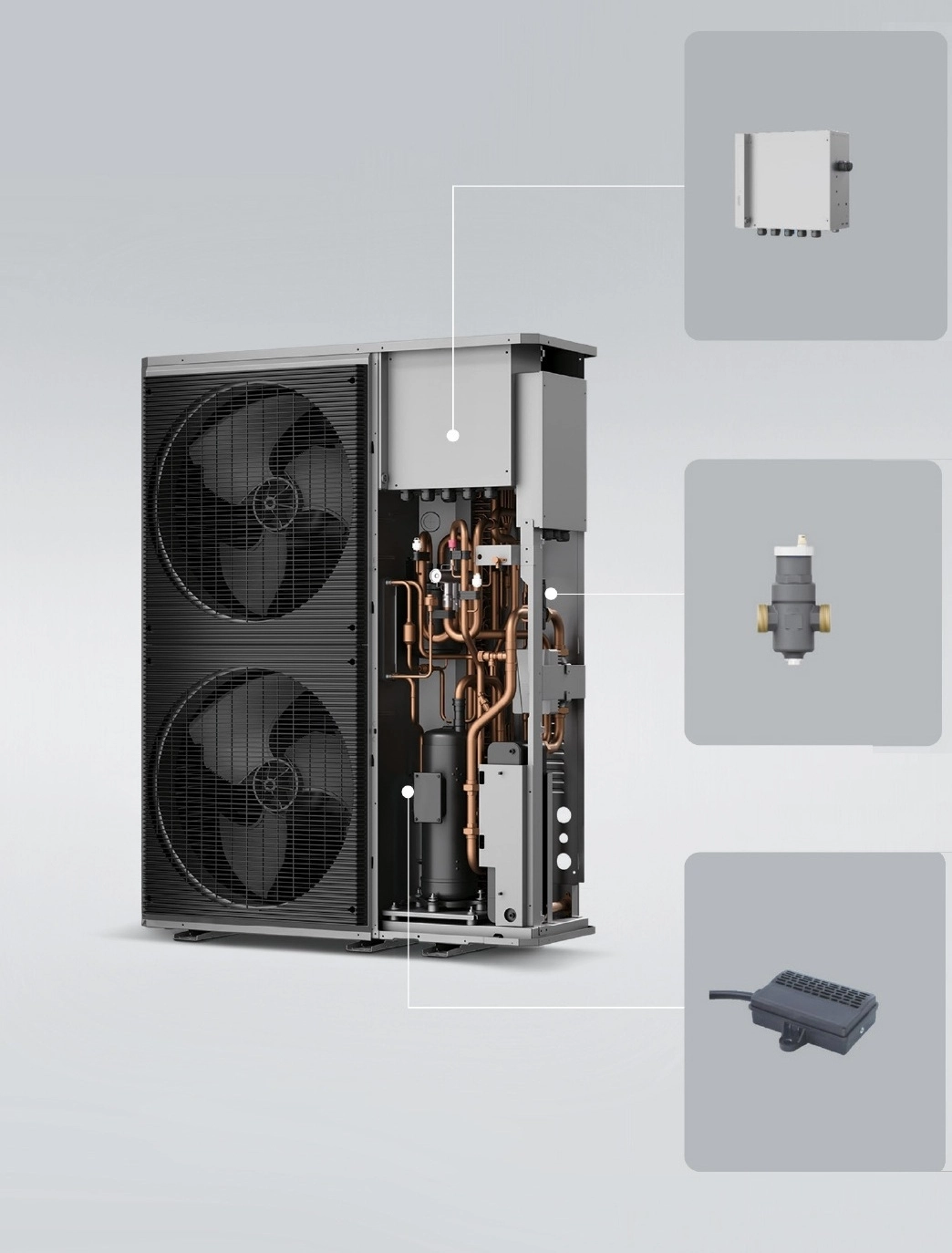

Bezpieczna konstrukcja, kompleksowa ochrona
Bezpieczeństwo systemu sterowania
W pełni hermetyzowana komora automatyki. Przeciwwybuchowa konstrukcja komponentów elektronicznych zapewniająca bezpieczną pracę z czynnikiem R290.
Niezawodna ochrona kluczowych podzespołów
Separator czynnika chłodniczego zapobiega przedostawaniu się czynnika chłodniczego do obiegu hydraulicznego oraz do wnętrza pomieszczenia.
Aktywny system bezpieczeństwa
Zintegrowany czujnik wycieku czynnika chłodniczego. Automatyczne uruchomienie systemu ostrzegawczego w przypadku wykrycia rozszczelnienia obiegu.
Komercyjne pompy ciepła serii Aquaterra zapewniają podwyższony poziom ochrony systemu. Ze względu na palność czynnika chłodniczego R290 zoptymalizowaliśmy nasze rozwiązania inżynieryjne, integrując z systemem separator oraz czujnik wycieku czynnika chłodniczego.
W przypadku rozszczelnienia urządzenie jest w stanie szybko odprowadzić czynnik chłodniczy z obiegu hydraulicznego, zapobiegając przedostawaniu się R290 do wnętrza pomieszczenia wraz z wodą. Gdy zintegrowany czujnik wykryje wyciek czynnika chłodniczego, natychmiast uruchamia się aktywny system bezpieczeństwa z sygnałem alarmowym.
Jednocześnie zastosowanie w pełni hermetyzowanej komory automatyki eliminuje ryzyko zapłonu, gwarantując użytkownikom bezkompromisowe bezpieczeństwo.
|
|
|
|---|
Niezrównana elastyczność

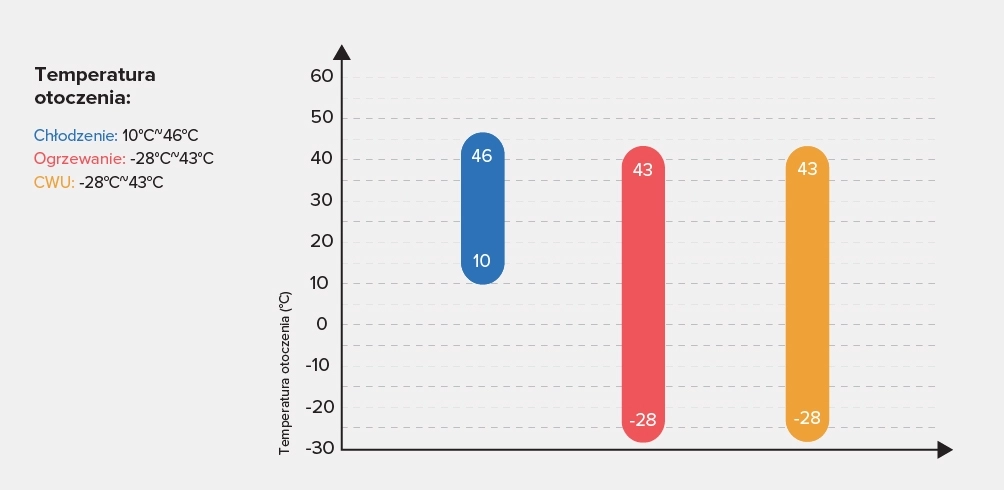

Szeroki zakres temperatur roboczych
Urządzenie zapewnia stabilną pracę w szerokim zakresie warunków zewnętrznych, co czyni je idealnym wyborem dla obiektów o zróżnicowanych wymaganiach technicznych. Dzięki zaawansowanym rozwiązaniom inżynieryjnym system jest w stanie zapewnić stabilne podgrzewanie wody do temperatury +80 °C, co pozwala na jego efektywne wykorzystanie zarówno w systemach grzewczych, jak i do przygotowania ciepłej wody użytkowej o wysokich parametrach.
Specyfikacja techniczna
Jednomodułowy: WMM-026F1GW2AD, WMM-030F1GW2AD 3-fazowy / 380~415 V / 50 Hz
|
|
|
WMM-026F1GW2AD | WMM-030F1GW2AD | |
|
|
Moc wyjściowa | kW | 26,00 | 30,00 |
| Moc pobierana | kW | 5,42 | 6,59 | |
| COP | W/W | 4,80 | 4,55 | |
|
Ogrzewanie (LWT 55°C / OAT 7°C) |
Moc wyjściowa | kW | 26,00 | 30,00 |
| Moc pobierana | kW | 7,76 | 9,38 | |
| COP | W/W | 3,35 | 3,20 | |
Ogrzewanie pomieszczeń Średnia temperatura wody na wyjściu 35 °C |
SCOP | ~ | 4,91 | 4,73 |
| ηs | % | 193 | 186 | |
| Klasa efektywności energetycznej | A | A | ||
Ogrzewanie pomieszczeń Średnia temperatura wody na wyjściu 55 °C |
SCOP | ~ | 3,83 | 3,68 |
| ηs | % | 150 | 144 | |
| Klasa efektywności energetycznej | A | A | ||
|
Chłodzenie (LWT 18°C / OAT 35°C) |
Moc wyjściowa | kW | 26,00 | 30,00 |
| Moc pobierana | kW | 5,42 | 6,38 | |
| EER | 4,80 | 4,70 | ||
|
|
Moc wyjściowa | kW | 26,00 | 30,00 |
| Moc pobierana | kW | 8,39 | 10,53 | |
| EER | 3,10 | 2,85 | ||
|
|
Ogrzewanie | °C | -28~43 | -28~43 |
| Chłodzenie | °C | 10~46 | 10~46 | |
| CWU | °C | -28~43 | -28~43 | |

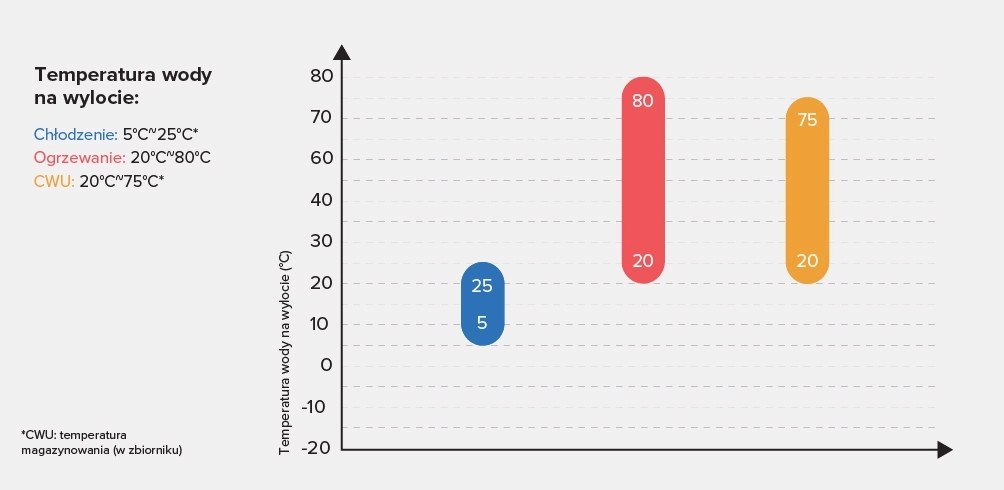

Zakres temperatury wody na wyjściu |
Ogrzewanie | °C | 20~80 | 20~80 |
| Chłodzenie | °C | 5~25 | 5~25 | |
|
|
CWU |
°C | 20~75 | 20~75 |
|
|
L/min | 75,0 | 86 | |
|
|
L/min | 40 | 42 | |
| Przyłącze wodociągowe | Wlot/Wylot | inch | G 1-1/4/G 1-1/4 | G 1-1/4/G 1-1/4 |
Sprężarka |
Ilość | 1 | 1 | |
| Typ |
|
|||
Czynnik chłodniczy |
Typ | R290 | R290 | |
| Napełnienie / ekwiwalent CO₂ |
kg / t |
3,1/9,3 | 3,1/9,3 | |
| Wymiary netto | Wys.*Szer.*Głęb. | mm | 1790*1380*460 | 1790*1380*460 |
| Wymiary brutto | Wys.*Szer.*Głęb. | mm | 2025*1454*620 | 2025*1454*620 |
| Waga netto/brutto | kg | 282 | 282 | |
| Poziom ciśnienia akustycznego*(1) | dB(A) | 47 | 50 | |
| Poziom mocy akustycznej*(1) | dB | 62 | 63 | |
| Zasilanie | V/Ph/Hz | 380-415/3/50 | 380-415/3/50 | |
| Maksymalny prąd roboczy | А | 13,5 | 13,5 | |
| Zalecany wyłącznik automatyczny | А | 32 | 32 | |
|
Akcesoria |
Sterownik przewodowy | HW-WA101DBT (Opcjonalnie) | ||
| Skrzynka PCB | ATW-A03N (Opcjonalnie) | |||
| Filtr | Y-типу (Standardowo) | |||
*(1) Warunki badań są zgodne z normą EN14511-2018, a metoda badań jest zgodna z normą EN12102-2021.
Jednomodułowy: WMM-035F1GW2AD WMM-040F1GW2AD
3-fazowy / 380~415 V / 50 Hz
|
|
|
WMM-035F1GW2AD | WMM-040F1GW2AD | |
|
|
Moc wyjściowa | kW | 35,00 | 40,00 |
| Moc pobierana | kW | 8,24 | 10,00 | |
| COP | W/W | 4,25 | 4,00 | |
|
Ogrzewanie (LWT 55°C / OAT 7°C) |
Moc wyjściowa | kW | 35,00 | 40,00 |
| Moc pobierana | kW | 11,67 | 14,29 | |
| COP | W/W | 3,00 | 2,80 | |
Ogrzewanie pomieszczeń Średnia temperatura wody na wyjściu 35 °C |
SCOP | ~ | 4,55 | 4,46 |
| ηs | % | 179 | 175 | |
| Klasa efektywności energetycznej | A | A+++ | ||
Ogrzewanie pomieszczeń Średnia temperatura wody na wyjściu 55 °C |
SCOP | ~ | 3,57 | 3,56 |
| ηs | % | 140 | 139 | |
| Klasa efektywności energetycznej | A | A | ||
|
Chłodzenie (LWT 18°C / OAT 35°C) |
Moc wyjściowa | kW | 35,00 | 39,00 |
| Moc pobierana | kW | 8,14 | 9,75 | |
| EER | 4,30 | 4,00 | ||
|
|
Moc wyjściowa | kW | 32,00 | 35,00 |
| Moc pobierana | kW | 11,85 | 14,0 | |
| EER | 2,70 | 2,50 | ||
|
|
Ogrzewanie | °C | -28~43 | -28~43 |
| Chłodzenie | °C | 10~46 | 10~46 | |
| CWU | °C | -28~43 | -28~43 | |
Zakres temperatury wody na wyjściu |
Ogrzewanie | °C | 20~80 | 20~80 |
| Chłodzenie | °C | 5~25 | 5~25 | |
|
|
CWU |
°C | 20~75 | 20~75 |
|
|
L/min | 100 | 115 | |
|
|
L/min | 44 | 46 | |
| Przyłącze wodociągowe | Wlot/Wylot | inch | G 1-1/4/G 1-1/4 | G 1-1/4/G 1-1/4 |
Sprężarka |
Ilość | 1 | 1 | |
| Typ | Sprężarka spiralna z inwerterem DC | |||
Czynnik chłodniczy |
Typ | R290 | R290 | |
| Napełnienie / ekwiwalent CO₂ |
kg / t |
3,1/9,3 | 3,1/9,3 | |
| Wymiary netto | Wys.*Szer.*Głęb. | mm | 1790*1380*460 | 1790*1380*460 |
| Wymiary brutto | Wys.*Szer.*Głęb. | mm | 2025*1454*620 | 2025*1454*620 |
| Waga netto/brutto | kg | 282 | 282/317 | |
| Poziom ciśnienia akustycznego*(1) | dB(A) | 50 | 51 | |
| Poziom mocy akustycznej*(1) | dB | 64 | 65 | |
| Zasilanie | V/Ph/Hz | 380-415/3/50 | 380-415/3/50 | |
| Maksymalny prąd roboczy | А | 18 | 18 | |
| Zalecany wyłącznik automatyczny | А | 40 | 40 | |
|
Akcesoria |
Sterownik przewodowy | HW-WA101DBT (Opcjonalnie) | ||
| Skrzynka PCB | ATW-A03N (Opcjonalnie) | |||
| Filtr | Y-типу (Standardowo) | |||
*(1) Warunki badań są zgodne z normą EN14511-2018, a metoda badań jest zgodna z normą EN12102-2021.

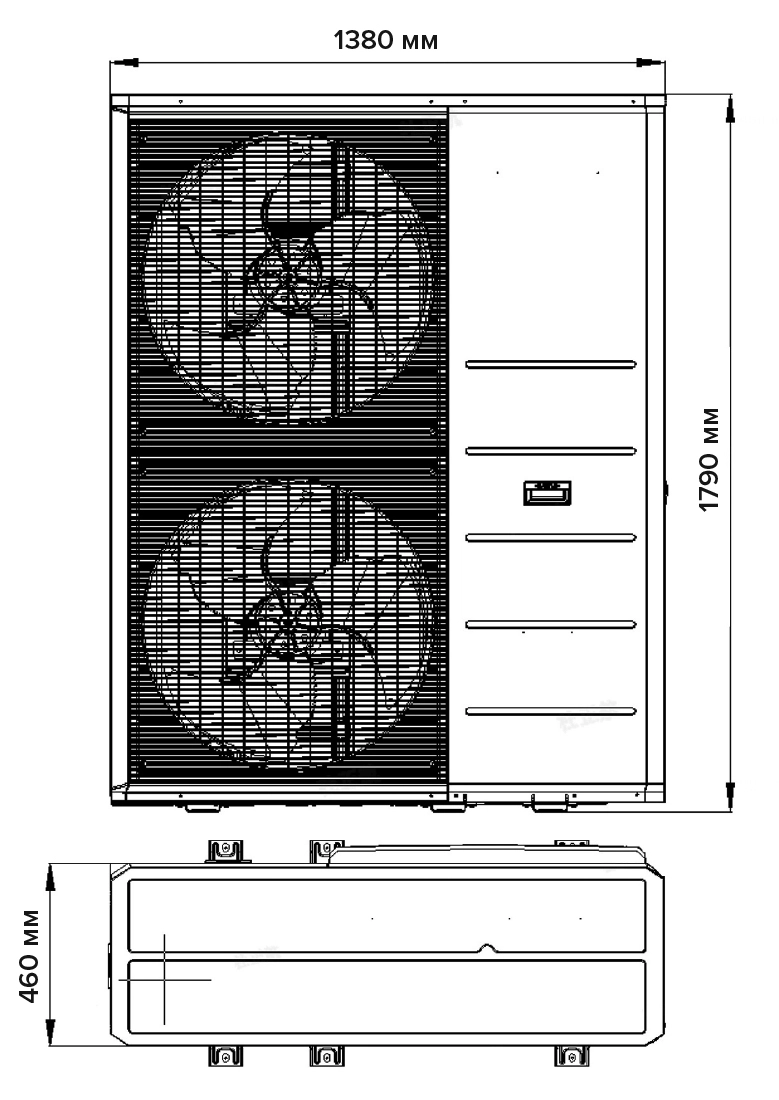

Wymiary gabarytowe
WMM-026F1GW2AD, WMM-030F1GW2AD, WMM-035F1GW2AD, WMM-040F1GW2AD
