MRF 7

Seria MRF 7-H otwiera nowe możliwości: teraz można połączyć do czterech jednostek zewnętrznych, tworząc system o zakresie mocy od 25 do 380 kW.

Chcesz kupić lub masz pytania?
MRF 7

Zapewnia elastyczne dostosowanie do wszelkich warunków, umożliwiając efektywną pracę nawet w najtrudniejszych projektach. Niezawodność i uniwersalność systemu ułatwiają montaż i eksploatację, czyniąc go wygodnym rozwiązaniem dla wielu obiektów.

Technologie sprężarkowe

Nowa seria MRF 7-H jest wyposażona w sprężarkę z technologią EVI – udoskonaloną systemem wtrysku pary czynnika chłodniczego do komory sprężania, dzięki czemu cyrkulacja czynnika chłodniczego wzrasta o 15%, a wydajność cieplna o 30% w porównaniu do zwykłych sprężarek. Jednocześnie dzięki wbudowanemu zaworowi zwrotnemu efektywność systemu wzrosła o dodatkowe 5%. Podczas pracy w trybie chłodzenia zapewniana jest stabilna wydajność chłodnicza przy normalnej temperaturze otoczenia +53 °C.

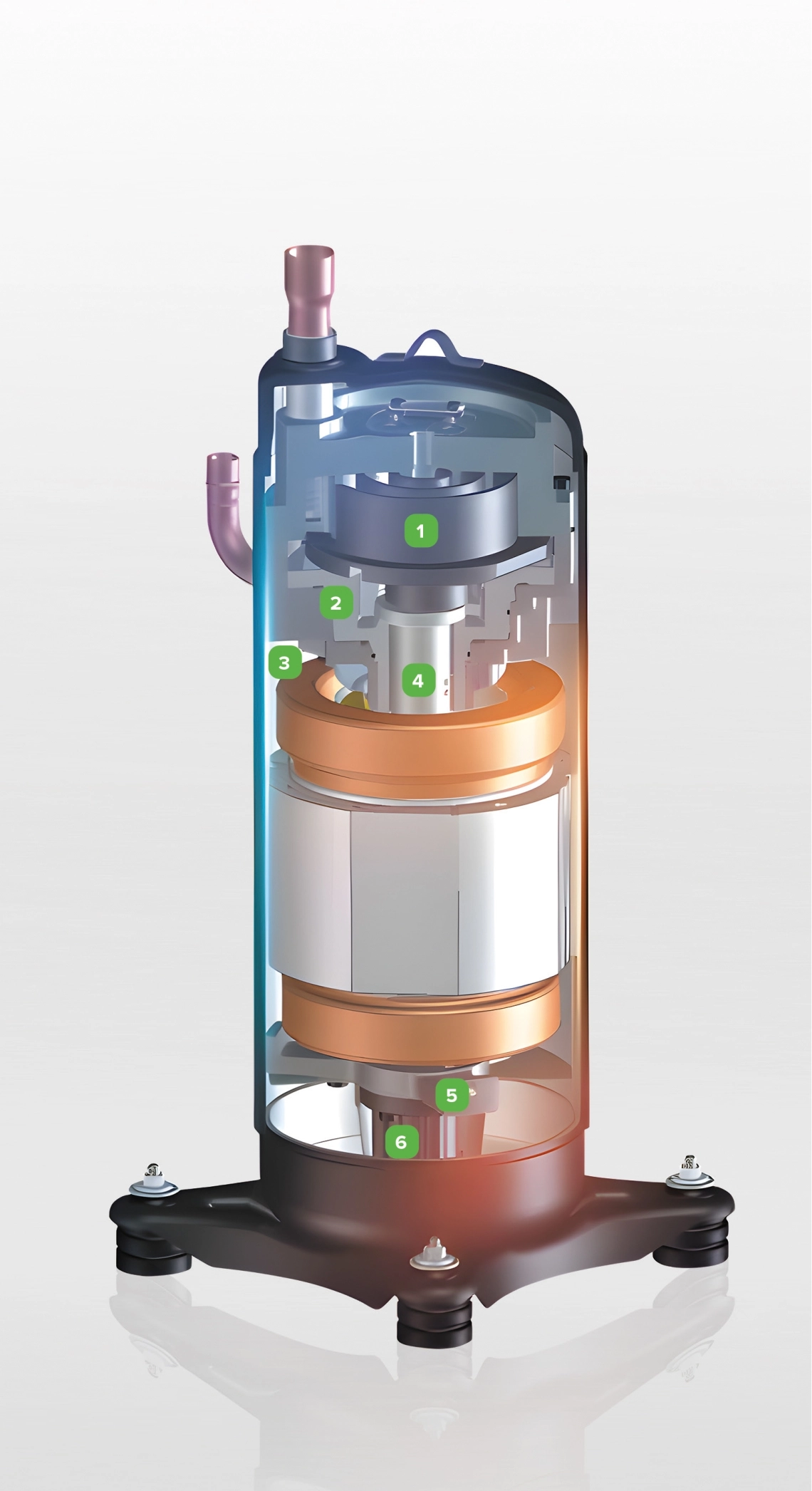

  1. Śruba sprężarki wykonana jest z miększego materiału, co zapewnia zmniejszenie wycieków i obniżenie zużycia mechanicznego w porównaniu do zwykłej śruby.
  2. Mechanizm śruby o specjalnym kształcie oraz regulujący ciśnienie zawór rozładowczy zwiększają stabilność pracy systemu i efektywność sprężarki.
  3. Niezawodny i efektywny system smarowania wszystkich części sprężarki z komorą wysokiego ciśnienia zapewnia niskie zużycie oleju.
  4. Zintegrowana konstrukcja ramy i obudowy gwarantuje stabilną pracę sprężarki.
  5. 3-stopniowy system rozdziału oleju wewnątrz sprężarki:
    - Powrót oleju grawitacyjnie
    - Odsysacz oleju
    - Strukturalny odsuwacz oleju
  6. Nowej konstrukcji pompa olejowa zapewnia pracę systemu przy wysokich obrotach bez dodatkowego zużycia oleju, zwiększając efektywność smarowania i zmniejszając straty na tarcie.

MyCond MRF 7 zasada działania sprężarki wentylacyjnej

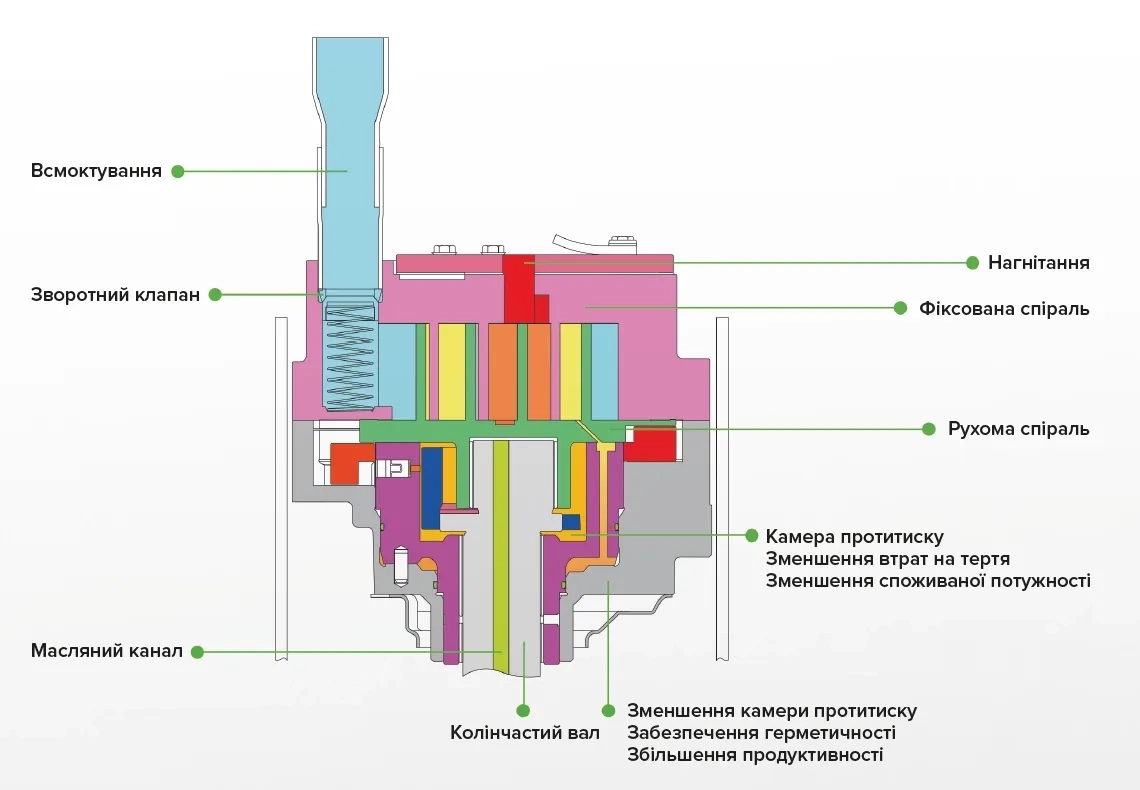

MyCond MRF 7 — Budowa i zasada działania sprężarki spiralnej



MyCond MRF 7 Innowacyjna spiralna technologia kompresji



W porównaniu do zwykłej sprężarki moc sprężarki wzrasta o 27%, COP wzrasta o 19%, moc całej instalacji wzrasta o 25% przy -20 °C. Sprężarka ma wbudowany zawór zwrotny, a wydajność COP może być poprawiona o 5% przy pracy na niskiej częstotliwości.



Technologia pełnego inwertera prądu stałego

Szybki start, szybkie chłodzenie i ogrzewanie; płynny rozruch, niski prąd rozruchowy, niewielki wpływ na sieć elektryczną; gdy osiągnięta zostaje temperatura w pomieszczeniu, sprężarka automatycznie przełącza się na niską prędkość z niskim zużyciem energii.

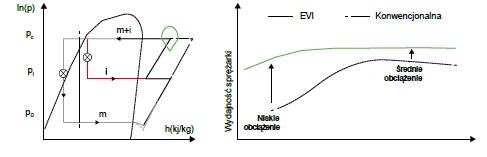

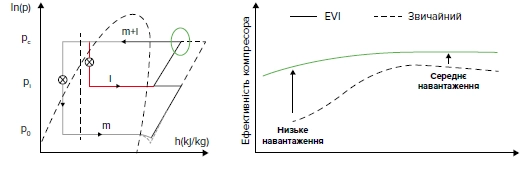

MyCond MRF 7 Zasada działania sprężarki z technologią EVI



MyCond MRF 7 Wymiennik ciepła z miedzianymi rurkami i dwoma elektronicznymi zaworami rozprężnymi (EEV)

Konstrukcja skraplacza z elektronicznym zaworem rozprężnym

Praca skraplacza jest regulowana przez dwa elektroniczne zawory rozprężne, które pozwalają efektywnie wykorzystać powierzchnię wymiennika ciepła i rozdzielać przepływ czynnika chłodniczego zgodnie z obciążeniem cieplnym na jednostki wewnętrzne.

Każdy elektroniczny zawór rozprężny (EEV) odpowiada za swoją sekcję skraplacza, zapewniając zgodność powierzchni wymiennika ciepła jednostki zewnętrznej z obciążeniem wewnętrznym.



Technologia dwuetapowego przechłodzenia

Jednostka zewnętrzna ma dwuetapową konstrukcję przechłodzenia z stopniem przechłodzenia do 20 °C, co znacząco zwiększa wydajność chłodniczą i grzewczą, zmniejsza straty ciśnienia czynnika chłodniczego w systemie i poprawia jego ogólną efektywność.

Co więcej, wprowadzenie wymiennika ciepła do przechłodzenia w systemie znacznie zwiększa jego zdolność do efektywnej pracy nawet przy długich rurach, zapewniając stabilną wydajność i poprawioną efektywność energetyczną.

System wentylacyjny MyCond MRF 7



Ułatwienie eksploatacji urządzenia i serwisowania

  • Bezprzewodowe połączenie
    Pierwszy na świecie MRF z bezprzewodowym połączeniem między jednostkami wewnętrznymi i zewnętrznymi.
    Rozwiązanie międzyblokowe w systemie stało się jeszcze bardziej wygodne.
  • Technologia sterowania zaworem przy odłączeniu zasilania
    Nawet jeśli jednostka wewnętrzna traci zasilanie, system może wykorzystać przewody komunikacyjne do sterowania zaworem (EEV). Umożliwia to bezpieczne wyłączenie uszkodzonej jednostki wewnętrznej, nie zatrzymując jednocześnie pracy całego systemu MRF.

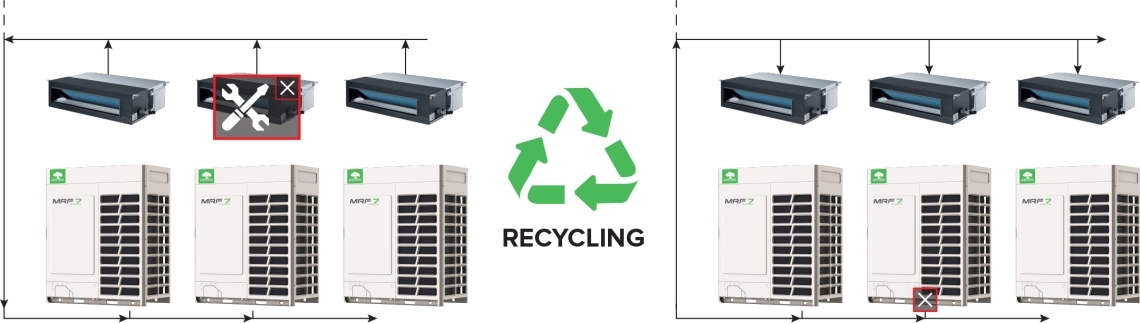

MyCond MRF 7 System klimatyzacji, która wspiera funkcję recyrkulacji

Automatyczne odzyskiwanie czynnika chłodniczego

Gdy jednostka wewnętrzna ulegnie awarii, czynnik chłodniczy może być przepompowany do jednostek zewnętrznych. Gdy w systemie jednostka zewnętrzna ulegnie awarii, czynnik chłodniczy może być przepompowany do jednostek wewnętrznych oraz do działającej jednostki zewnętrznej. Te dwa typy redystrybucji czynnika chłodniczego znacznie ułatwiają serwisowanie i zwiększają efektywność.

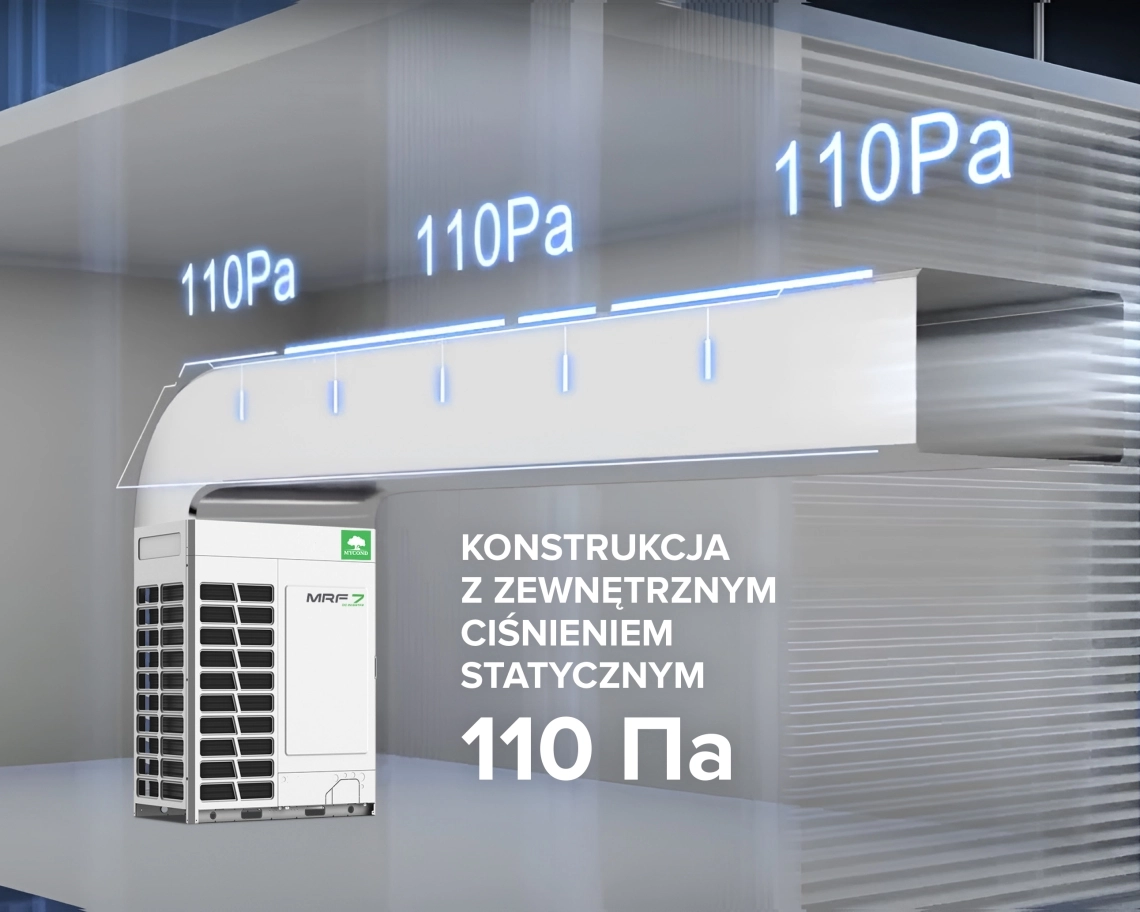

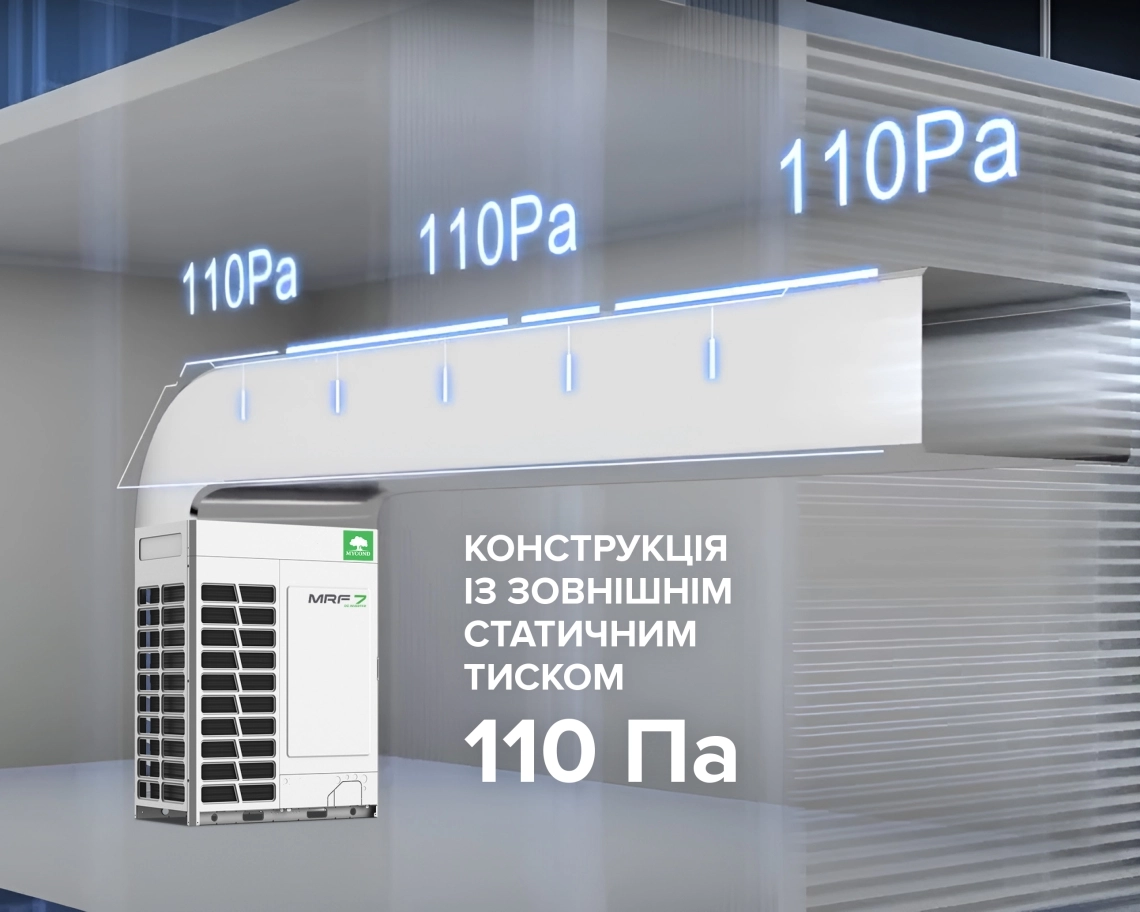

MyCond MRF 7 Konstrukcja z zewnętrznym ciśnieniem statycznym 110 Pa



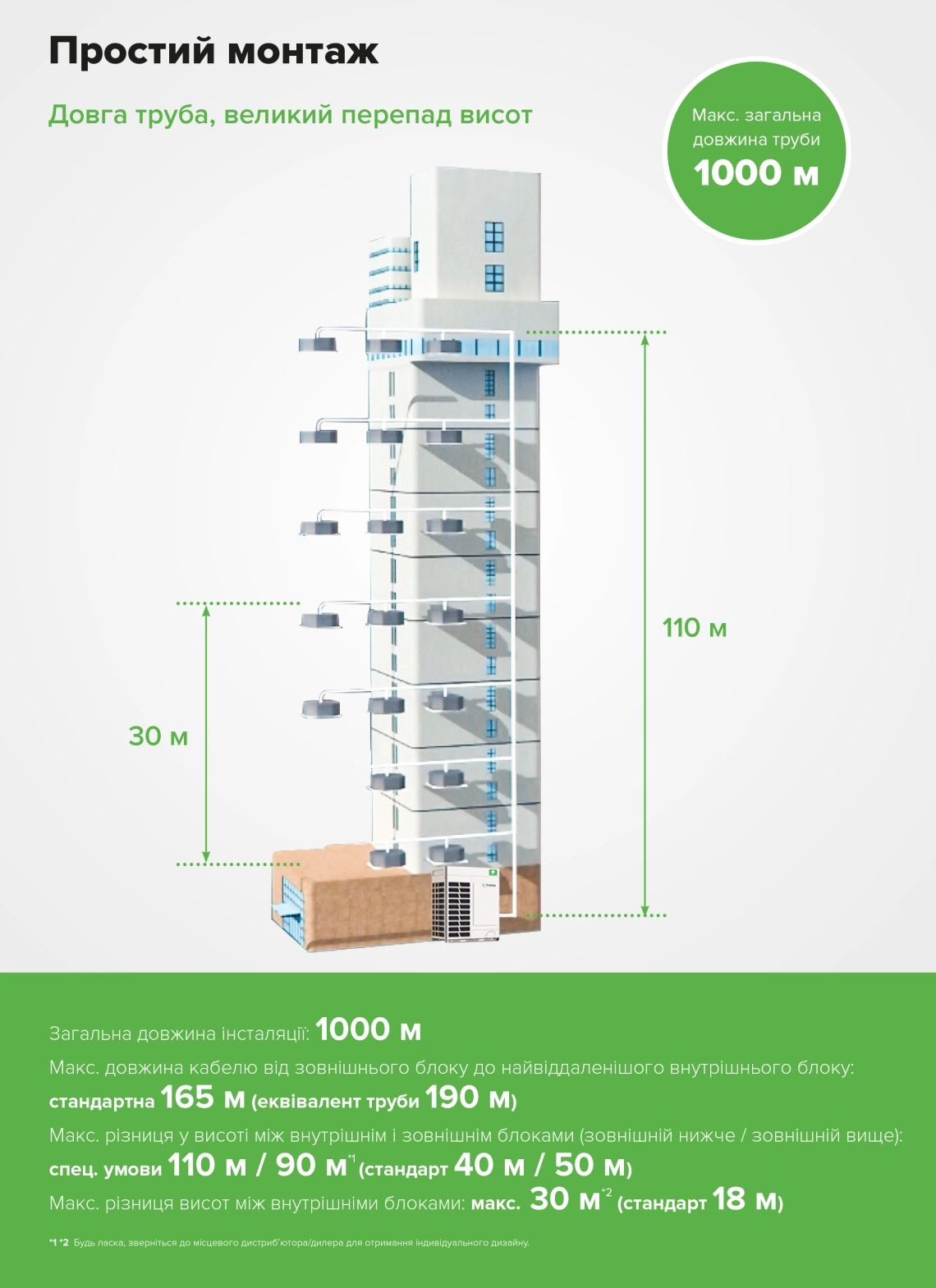

MyCond MRF 7 Informacje o montażu



Dane techniczne

3f/380~400V/50(60)Hz

Jednomodułowy: MOH7-08X2EW2AD(L), MOH7-10X2EW2AD(L), MOH7-12X2EW2AD(L)

Nomenklatura Jednostki miary MOH7-08X2EW2AD(L) MOH7-10X2EW2AD(L) MOH7-12X2EW2AD(L)
Kombinacja / / / /



Chłodzenie

Moc nominalna kW 25,2 28,0 33,5
Moc pobierana nominalna kW 4,72 5,63 6,98
EER1 / 5,34 4,97 4,80



Ogrzewanie

Moc nominalna kW 27,0 31,5 37,5
Moc pobierana nominalna kW 5,03 6,26 7,65
COP1 / 5,37 5,03 4,90
Zasilanie F/V/Hz 3/380~415/50/60 3/380~415/50/60 3/380~415/50/60
Min. prąd obwodu (MCA) A 15,30 17,70 20,90
Max. przepływ powietrza zewnętrznego m³/godz 11000 11000 13500
Max. zewnętrzne ciśnienie statyczne Pa 110 110 110
Max. poziom zewnętrznego ciśnienia akustycznego2 dB(A) 56 57 59
Obudowa Kolor / Jasnoszary Jasnoszary Jasnoszary



Sprężarka

Marka / MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC
Typ / Inwerterowa spiralna
sprężarka
Inwerterowa spiralna
sprężarka
Inwerterowa spiralna
sprężarka
Typ oleju sprężarkowego / FVC68D FVC68D FVC68D
Wymiary Wymiary netto (S×G×W) mm 980×750×1690 980×750×1690 980×750×1690
Wymiary opakowania (S×G×W) mm 1070×850×1858 1070×850×1858 1070×850×1858
Waga Waga netto / waga brutto kg 235/260 235/260 235/260



Czynnik chłodniczy

Typ / R410A R410A R410A
Ładowanie czynnika chłodniczego
domyślnie
kg 9,50 9,50 9,50











Rura
dla
czynnika chłodniczego

Zewnętrzna średnica rury cieczy mm Ø9.52 Ø9.52 Ø12.7
Zewnętrzna średnica rury gazowej mm Ø19.05 Ø22.22 Ø25.4
Max. całkowita długość rury m 1000 1000 1000
Max. długość rury
(ekwiwalentna/faktyczna)
m 260/220 260/220 260/220
Max. różnica wysokości między
jednostkami wewnętrznymi i zewnętrznymi
m 90 (jednostka zewnętrzna wyżej niż wewnętrzna) / 110 (jednostka wewnętrzna wyżej niż zewnętrzna)
Standardowa różnica wysokości
między jednostkami wewnętrznymi i zewnętrznymi
m 50 (jednostka zewnętrzna wyżej niż wewnętrzna) / 40 (jednostka wewnętrzna wyżej niż zewnętrzna)
Max. różnica wysokości między
jednostkami wewnętrznymi
m 30 30 30
Standardowa różnica wysokości
między jednostkami wewnętrznymi
m 18 18 18
Metoda łączenia rur / Rura gazowa: lutowanie / Rura cieczy: połączenie rozwiercone
Max. długość kabla komunikacyjnego
między jednostką wewnętrzną a zewnętrzną
m 1000 1000 1000
Stosunek jednostek wewnętrznych,
które można podłączyć
% 50~130
(200 z ograniczeniem)
50~130
(200 z ograniczeniem)
50~130
(200 z ograniczeniem)
Max. liczba jednostek wewnętrznych,
które można podłączyć
ilość 16(24) 18(27) 22(33)
Temperatura
robocza
Chłodzenie (Min.~Max.) °C -10~55 -10~55 -10~55
Ogrzewanie (Min.~Max.) °C -25~27 -25~27 -25~27

1 Warunki nominalne:
Temperatura w pomieszczeniu (chłodzenie): 27 °C, temperatura w pomieszczeniu (ogrzewanie): 20°C DB/14.5°C WB.
Temperatura zewnętrzna (chłodzenie): 35°C DB/24°C WB, temperatura zewnętrzna (ogrzewanie): 7°C DB/6°C WB
2 Dane zmierzone dla rury ekwiwalentnej o długości 7,5 m i różnicy wysokości 0 m.
Poziom hałasu mierzony jest w trzeciej oktawie, w półbezdźwięcznej komorze za pomocą analizatora czasu rzeczywistego i skalibrowanego miernika intensywności dźwięku. To poziom hałasu według ciśnienia akustycznego.
3 Używaj przewodu ekranowanego. Jeśli jednostka wewnętrzna jest odłączona od zasilania, aby zapewnić sterowanie elektronicznym zaworem rozprężnym jednostki wewnętrznej sygnałami jednostki zewnętrznej. Średnica przewodu komunikacyjnego powinna wynosić co najmniej 2×1,5 mm².
Dane techniczne mogą być zmieniane przez producenta bez uprzedzenia, w celu doskonalenia produktu.

3f/380~400V/50(60)Hz

Jednomodułowy: MOH7-14X2EW2AD(L), MOH7-16X2EW2AD(L), MOH7-18X2EW2AD(L)

Nomenklatura Jednostki miary MMOH7-14X2EW2AD(L) MOH7-16X2EW2AD(L) MOH7-18X2EW2AD(L)
Kombinacja / / / /



Chłodzenie

Moc nominalna kW 40,0 45,0 50,4
Moc pobierana nominalna kW 8,58 9,78 11,10
EER1 / 4,66 4,60 4,54



Ogrzewanie

Moc nominalna kW 45,0 50,0 56,5
Moc pobierana nominalna kW 9,47 10,66 12,18
COP1 / 4,75 4,69 4,64
Zasilanie F/V/Hz 3/380~415/50/60 3/380~415/50/60 3/380~415/50/60
Min. prąd obwodu (MCA) A 25,10 28,70 35,60
Max. przepływ powietrza zewnętrznego m³/godz 13500 13500 13500
Max. zewnętrzne ciśnienie statyczne Pa 110 110 110
Max. poziom zewnętrznego ciśnienia akustycznego2 dB(A) 61 61 61
Obudowa Kolor / Jasnoszary Jasnoszary Jasnoszary



Sprężarka

Marka / MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC
Typ / Inwerterowa spiralna
sprężarka
Inwerterowa spiralna
sprężarka
Inwerterowa spiralna
sprężarka
Typ oleju sprężarkowego / FVC68D FVC68D FVC68D
Wymiary Wymiary netto (S×G×W) mm 980×750×1690 980×750×1690 980×750×1690
Wymiary opakowania (S×G×W) mm 1070×850×1858 1070×850×1858 1070×850×1858
Waga Waga netto / waga brutto kg 235/260 254/279 254/279



Czynnik chłodniczy

Typ / R410A R410A R410A
Ładowanie czynnika chłodniczego
domyślnie
kg 9,50 12,00 12,00











Rura
dla
czynnika chłodniczego

Zewnętrzna średnica rury cieczy mm Ø12.7 Ø12.7 Ø15.88
Zewnętrzna średnica rury gazowej mm Ø25.4 Ø28.58 Ø28.58
Max. całkowita długość rury m 1000 1000 1000
Max. długość rury
(ekwiwalentna/faktyczna)
m 260/220 260/220 260/220
Max. różnica wysokości między
jednostkami wewnętrznymi i zewnętrznymi
m 90 (jednostka zewnętrzna wyżej niż wewnętrzna) / 110 (jednostka wewnętrzna wyżej niż zewnętrzna)
Standardowa różnica wysokości
między jednostkami wewnętrznymi i zewnętrznymi
m 50 (jednostka zewnętrzna wyżej niż wewnętrzna) / 40 (jednostka wewnętrzna wyżej niż zewnętrzna)
Max. różnica wysokości między
jednostkami wewnętrznymi
m 30 30 30
Standardowa różnica wysokości
między jednostkami wewnętrznymi
m 18 18 18
Metoda łączenia rur / Rura gazowa: lutowanie / Rura cieczy: połączenie rozwiercone
Max. długość kabla komunikacyjnego
między jednostką wewnętrzną a zewnętrzną
m 1000 1000 1000
Stosunek jednostek wewnętrznych,
które można podłączyć
% 50~130
(200 z ograniczeniem)
50~130
(200 z ograniczeniem)
50~130
(200 z ograniczeniem)
Max. liczba jednostek wewnętrznych,
które można podłączyć
ilość 26(40) 30(46) 33(50)
Temperatura
robocza
Chłodzenie (Min.~Max.) °C -10~55 -10~55 -10~55
Ogrzewanie (Min.~Max.) °C -25~27 -25~27 -25~27

1 Warunki nominalne:
Temperatura w pomieszczeniu (chłodzenie): 27 °C, temperatura w pomieszczeniu (ogrzewanie): 20°C DB/14.5°C WB.
Temperatura zewnętrzna (chłodzenie): 35°C DB/24°C WB, temperatura zewnętrzna (ogrzewanie): 7°C DB/6°C WB
2 Dane zmierzone dla rury ekwiwalentnej o długości 7,5 m i różnicy wysokości 0 m.
Poziom hałasu mierzony jest w trzeciej oktawie, w półbezdźwięcznej komorze za pomocą analizatora czasu rzeczywistego i skalibrowanego miernika intensywności dźwięku. To poziom hałasu według ciśnienia akustycznego.
3 Używaj przewodu ekranowanego. Jeśli jednostka wewnętrzna jest odłączona od zasilania, aby zapewnić sterowanie elektronicznym zaworem rozprężnym jednostki wewnętrznej sygnałami jednostki zewnętrznej. Średnica przewodu komunikacyjnego powinna wynosić co najmniej 2×1,5 mm².
Dane techniczne mogą być zmieniane przez producenta bez uprzedzenia, w celu doskonalenia produktu.

3f/380~400V/50(60)Hz

Jednomodułowy: MOH7-20X2EW2AD(L), MOH7-22X2EW2AD(L), MOH7-24X2EW2AD(L)

Nomenklatura Jednostki miary MOH7-20X2EW2AD(L) MOH7-22X2EW2AD(L) MOH7-24X2EW2AD(L)
Kombinacja / / / /



Chłodzenie

Moc nominalna kW 56,0 61,5 68,0
Moc pobierana nominalna kW 12,53 14,40 16,08
EER1 / 4,47 4,27 4,23



Ogrzewanie

Moc nominalna kW 63,0 69,0 75,0
Moc pobierana nominalna kW 13,70 15,83 17,56
COP1 / 4,60 4,36 4,27
Zasilanie F/V/Hz 3/380~415/50/60 3/380~415/50/60 3/380~415/50/60
Min. prąd obwodu (MCA) A 36,40 39,20 41,80
Max. przepływ powietrza zewnętrznego m³/godz 17000 18000 18000
Max. zewnętrzne ciśnienie statyczne Pa 110 110 110
Max. poziom zewnętrznego ciśnienia akustycznego2 dB(A) 62 62 62
Obudowa Kolor / Jasnoszary Jasnoszary Jasnoszary



Sprężarka

Marka / MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC
Typ / Inwerterowa spiralna
sprężarka
Inwerterowa spiralna
sprężarka
Inwerterowa spiralna
sprężarka
Typ oleju sprężarkowego / FVC68D FVC68D FVC68D
Wymiary Wymiary netto (S×G×W) mm 1410×750×1690 1410×750×1690 1410×750×1690
Wymiary opakowania (S×G×W) mm 1475×850×1858 1475×850×1858 1475×850×1858
Waga Waga netto / waga brutto kg 359 / 388 359 / 388 359 / 388



Czynnik chłodniczy

Typ / R410A R410A R410A
Ładowanie czynnika chłodniczego
domyślnie
kg 13,00 13,00 13,00











Rura
dla
czynnika chłodniczego

Zewnętrzna średnica rury cieczy mm Ø15.88 Ø19.05 Ø19.05
Zewnętrzna średnica rury gazowej mm Ø28.58 Ø31.8 Ø31.8
Max. całkowita długość rury m 1000 1000
Max. długość rury
(ekwiwalentna/faktyczna)
m 260/220 260/220
Max. różnica wysokości między
jednostkami wewnętrznymi i zewnętrznymi
m 90 (jednostka zewnętrzna wyżej niż wewnętrzna) / 110 (jednostka wewnętrzna wyżej niż zewnętrzna)
Standardowa różnica wysokości
między jednostkami wewnętrznymi i zewnętrznymi
m 50 (jednostka zewnętrzna wyżej niż wewnętrzna) / 40 (jednostka wewnętrzna wyżej niż zewnętrzna)
Max. różnica wysokości między
jednostkami wewnętrznymi
m 30 30
Standardowa różnica wysokości
między jednostkami wewnętrznymi
m 18 18
Metoda łączenia rur / Rura gazowa: lutowanie / Rura cieczy: połączenie rozwiercone
Max. długość kabla komunikacyjnego
między jednostką wewnętrzną a zewnętrzną
m 1000 1000
Stosunek jednostek wewnętrznych,
które można podłączyć
% 50~130
(200 z ograniczeniem)
50~130
(200 z ograniczeniem)
Max. liczba jednostek wewnętrznych,
które można podłączyć
ilość 37(56) 41(63) 45(64)
Temperatura
robocza
Chłodzenie (Min.~Max.) °C -10~55 -10~55 -10~55
Ogrzewanie (Min.~Max.) °C -25~27 -25~27 -25~27

1 Warunki nominalne:
Temperatura w pomieszczeniu (chłodzenie): 27 °C, temperatura w pomieszczeniu (ogrzewanie): 20°C DB/14.5°C WB.
Temperatura zewnętrzna (chłodzenie): 35°C DB/24°C WB, temperatura zewnętrzna (ogrzewanie): 7°C DB/6°C WB
2 Dane zmierzone dla rury ekwiwalentnej o długości 7,5 m i różnicy wysokości 0 m.
Poziom hałasu mierzony jest w trzeciej oktawie, w półbezdźwięcznej komorze za pomocą analizatora czasu rzeczywistego i skalibrowanego miernika intensywności dźwięku. To poziom hałasu według ciśnienia akustycznego.
3 Używaj przewodu ekranowanego. Jeśli jednostka wewnętrzna jest odłączona od zasilania, aby zapewnić sterowanie elektronicznym zaworem rozprężnym jednostki wewnętrznej sygnałami jednostki zewnętrznej. Średnica przewodu komunikacyjnego powinna wynosić co najmniej 2×1,5 mm².
Dane techniczne mogą być zmieniane przez producenta bez uprzedzenia, w celu doskonalenia produktu.

3f/380~400V/50(60)Hz

Jednomodułowy: MOH7-32X2EW2AD(L), MOH7-34X2EW2AD(L)

Nomenklatura Jednostki miary MOH7-32X2EW2AD(L) MOH7-34X2EW2AD(L)
Kombinacja / / /



Chłodzenie

Moc nominalna kW 90,0 95,0
Moc pobierana nominalna kW 25,03 26,58
EER1 / 3,60 3,57



Ogrzewanie

Moc nominalna kW 100,0 106,5
Moc pobierana nominalna kW 27,51 29,46
COP1 / 3,64 3,61
Zasilanie F/V/Hz 3/380~415/50/60 3/380~415/50/60
Min. prąd obwodu (MCA) A 51,60 54,70
Max. przepływ powietrza zewnętrznego m³/godz 26000 27000
Max. zewnętrzne ciśnienie statyczne Pa 110 110
Max. poziom zewnętrznego ciśnienia akustycznego2 dB(A) 64 66
Obudowa Kolor / Jasnoszary Jasnoszary



Sprężarka

Marka / MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC
Typ / Inwerterowa spiralna
sprężarka
Inwerterowa spiralna
sprężarka
Inwerterowa spiralna
sprężarka
Typ oleju sprężarkowego / FVC68D FVC68D
Wymiary Wymiary netto (S×G×W) mm 1785×830×1858 1785×830×1858
Wymiary opakowania (S×G×W) mm 1886×930×2025 1886×930×2025
Waga Waga netto / waga brutto kg 431 / 473 460 / 502



Czynnik chłodniczy

Typ / R410A R410A
Ładowanie czynnika chłodniczego
domyślnie
kg 18,00 21,00











Rura
dla
czynnika chłodniczego

Zewnętrzna średnica rury cieczy mm Ø19.05 Ø19.05
Zewnętrzna średnica rury gazowej mm Ø31.8 Ø31.8
Max. całkowita długość rury m 1000 1000
Max. długość rury
(ekwiwalentna/faktyczna)
m 260/220 260/220
Max. różnica wysokości między
jednostkami wewnętrznymi i zewnętrznymi
m 90 (jednostka zewnętrzna wyżej niż wewnętrzna) / 110 (jednostka wewnętrzna wyżej niż zewnętrzna)
Standardowa różnica wysokości
między jednostkami wewnętrznymi i zewnętrznymi
m 50 (jednostka zewnętrzna wyżej niż wewnętrzna) / 40 (jednostka wewnętrzna wyżej niż zewnętrzna)
Max. różnica wysokości między
jednostkami wewnętrznymi
m 30 30
Standardowa różnica wysokości
między jednostkami wewnętrznymi
m 18 18
Metoda łączenia rur / Rura gazowa: lutowanie / Rura cieczy: połączenie rozwiercone
Max. długość kabla komunikacyjnego
między jednostką wewnętrzną a zewnętrzną
m 1000 1000
Stosunek jednostek wewnętrznych,
które można podłączyć
% 50~130
(200 z ograniczeniem)
50~130
(200 z ograniczeniem)
Max. liczba jednostek wewnętrznych,
które można podłączyć
ilość 60(64) 63(64)
Temperatura
robocza
Chłodzenie (Min.~Max.) °C -10~55 -10~55
Ogrzewanie (Min.~Max.) °C -25~27 -25~27

1 Warunki nominalne:
Temperatura w pomieszczeniu (chłodzenie): 27 °C, temperatura w pomieszczeniu (ogrzewanie): 20°C DB/14.5°C WB.
Temperatura zewnętrzna (chłodzenie): 35°C DB/24°C WB, temperatura zewnętrzna (ogrzewanie): 7°C DB/6°C WB
2 Dane zmierzone dla rury ekwiwalentnej o długości 7,5 m i różnicy wysokości 0 m.
Poziom hałasu mierzony jest w trzeciej oktawie, w półbezdźwięcznej komorze za pomocą analizatora czasu rzeczywistego i skalibrowanego miernika intensywności dźwięku. To poziom hałasu według ciśnienia akustycznego.
3 Używaj przewodu ekranowanego. Jeśli jednostka wewnętrzna jest odłączona od zasilania, aby zapewnić sterowanie elektronicznym zaworem rozprężnym jednostki wewnętrznej sygnałami jednostki zewnętrznej. Średnica przewodu komunikacyjnego powinna wynosić co najmniej 2×1,5 mm².
Dane techniczne mogą być zmieniane przez producenta bez uprzedzenia, w celu doskonalenia produktu.

Wymiary

MOH7-08X2EW2AD(L), MOH7-10X2EW2AD(L), MOH7-12X2EW2AD(L), MOH7-14X2EW2AD(L), MOH7-16X2EW2AD(L), MOH7-18X2EW2AD(L)

MyCond MRF 7 Wymiary urządzeń

MOH7-20X2EW2AD(L), MOH7-22X2EW2AD(L), MOH7-24X2EW2AD(L), MOH7-26X2EW2AD(L), MOH7-28X2EW2AD(L)

MyCond MRF 7 Wymiary urządzeń_2

MOH7-08X2EW2AD(L), MOH7-10X2EW2AD(L), MOH7-12X2EW2AD(L), MOH7-14X2EW2AD(L), MOH7-16X2EW2AD(L), MOH7-18X2EW2AD(L)

MyCond MRF 7 Wymiary urządzeń_3
