Mycond OXA-D — nagrzewnica wodna do hal

Mycond OXA-D to sufitowa nagrzewnica wodna do hal, w których ciepło gromadzi się pod dachem zamiast docierać do posadzki. Pracuje na wodzie z istniejącej kotłowni, sieci lub pompy ciepła — bez kanałów wentylacyjnych i bez grzejników pod ścianami. Jedno urządzenie obsługuje do 9700 m³/h powietrza.

Jak porusza się powietrze

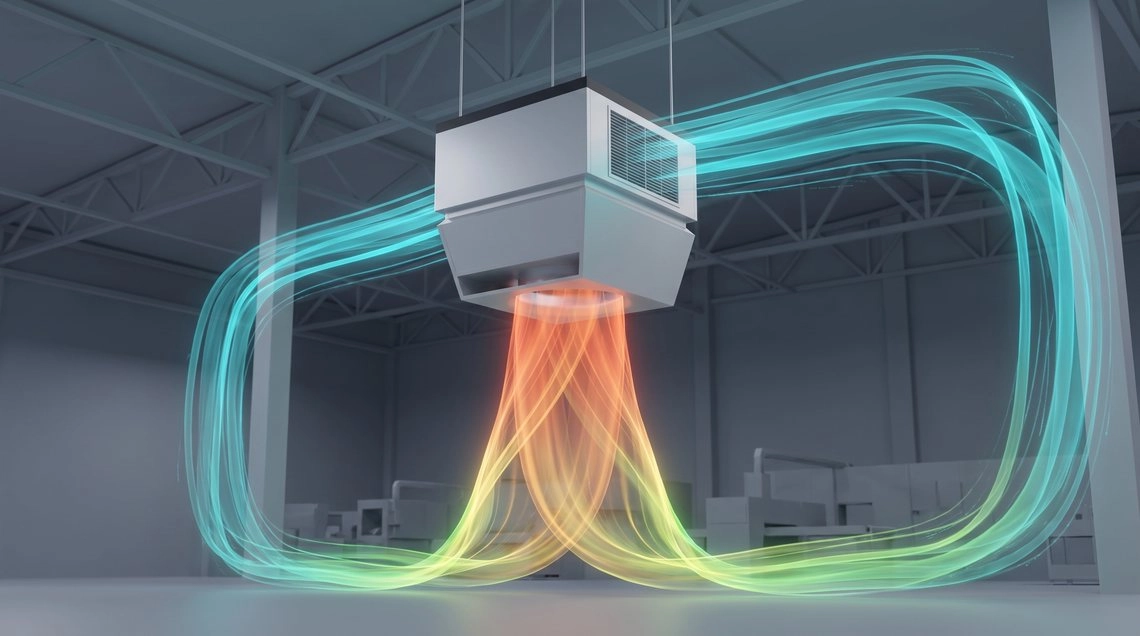

Urządzenie zasysa przegrzane powietrze spod dachu, przepuszcza je przez wymiennik i kieruje w dół szerokim, zawirowanym strumieniem. Po dojściu do posadzki strumień rozchodzi się na boki i wraca przy ścianach do wlotu, zamykając obieg. Nic nie zostaje uwięzione pod dachem, więc straty ciepła przez przegrody maleją, zamiast rosnąć z każdym dołożonym kilowatem.

Budowa urządzenia

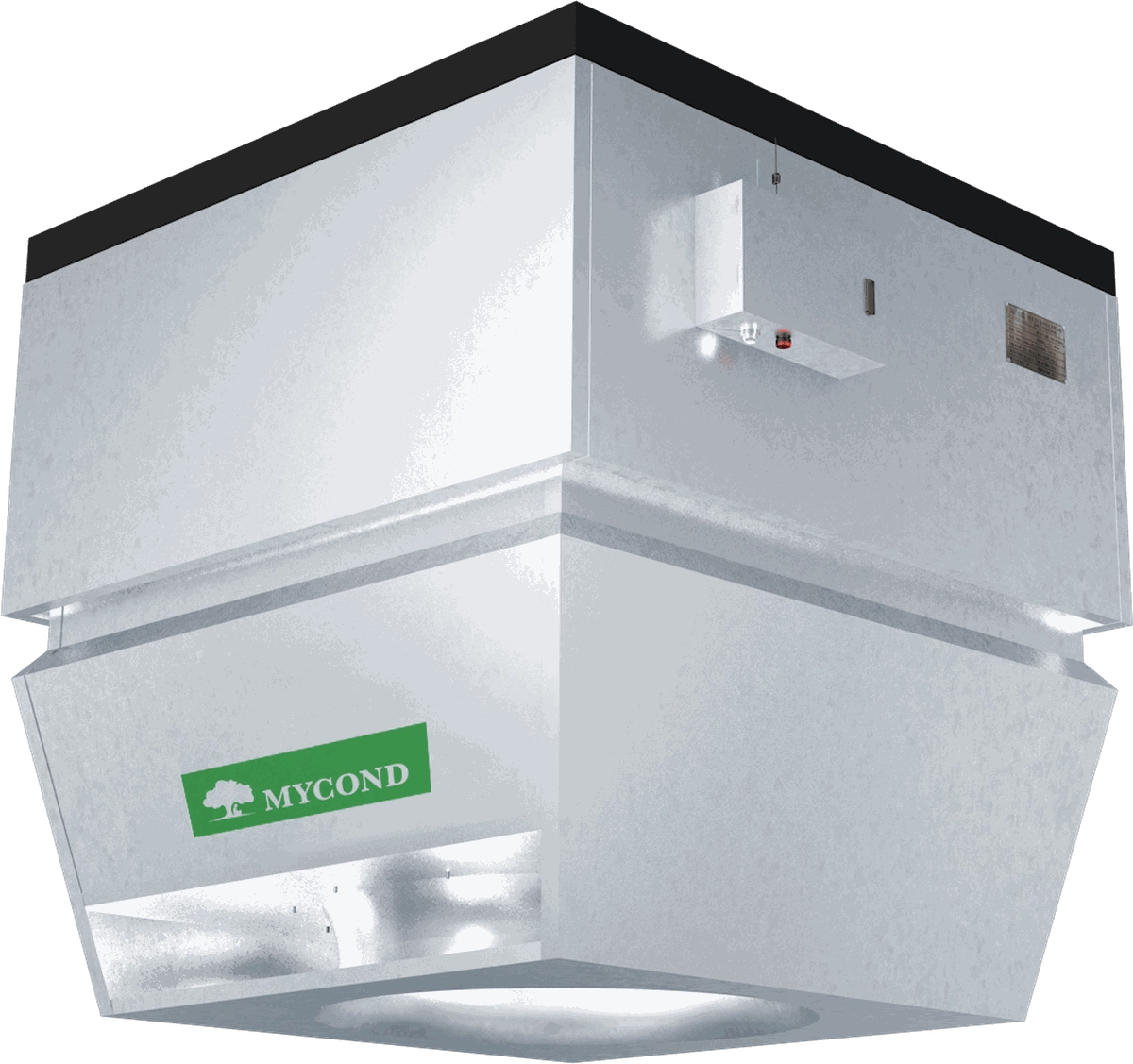

Pracują trzy elementy: wentylator osiowy z silnikiem na magnesach trwałych u góry, pod nim wodny wymiennik ciepła, a na dole dyfuzor wirowy z nastawnymi kierownicami. Powietrze wchodzi przez kratki boczne, oddaje ciepło na wymienniku i opuszcza urządzenie jako obracający się strumień — kierownice decydują, jak daleko i jak szeroko ten strumień sięga.

Porównanie z grzejnikami i nagrzewnicami ściennymi

Grzejniki i nagrzewnice ścienne oddają ciepło ku górze: pod dachem powstaje gorąca poduszka, a w strefie pracy nadal jest zimno. OXA-D działa odwrotnie — spycha ciepły strumień do poziomu posadzki i utrzymuje równą temperaturę tam, gdzie faktycznie są ludzie i maszyny. Ta różnica widać wprost na rachunku za gaz.

Sterowanie bezprzewodowe

Czym steruje automatyka

• Położenie kierownic — kąt nawiewu zmienia się bezstopniowo: zimą wąski strumień do posadzki, przy łagodnej pogodzie szeroki wachlarz.
• Obroty wentylatora — regulacja częstotliwościowa w całym zakresie, bez przełączania biegów.
• Czujniki bezprzewodowe — OXA-T2 montuje się w strefie pracy, a nie przy urządzeniu, więc nastawa jest utrzymywana tam, gdzie ma znaczenie.
• Jeden terminal na cały park — OXA-V lub OXA-V2 obsługuje do 1024 urządzeń w promieniu 2 km, ze strefami i harmonogramami tygodniowymi.
• Nadzór — Modbus RTU do BMS, rejestr parametrów i alarmów na PC, dostęp ze smartfona.
• Zabezpieczenia — kontrola faz, ochrona przed przepięciem i przetężeniem, ochrona antyzamrożeniowa obiegu wodnego, łagodny rozruch.

Dane techniczne

Moc grzewcza

W nawiasach podano temperaturę powietrza powrotnego. Maksymalne ciśnienie robocze 800 kPa, maksymalna temperatura powietrza nawiewanego 60 °C.

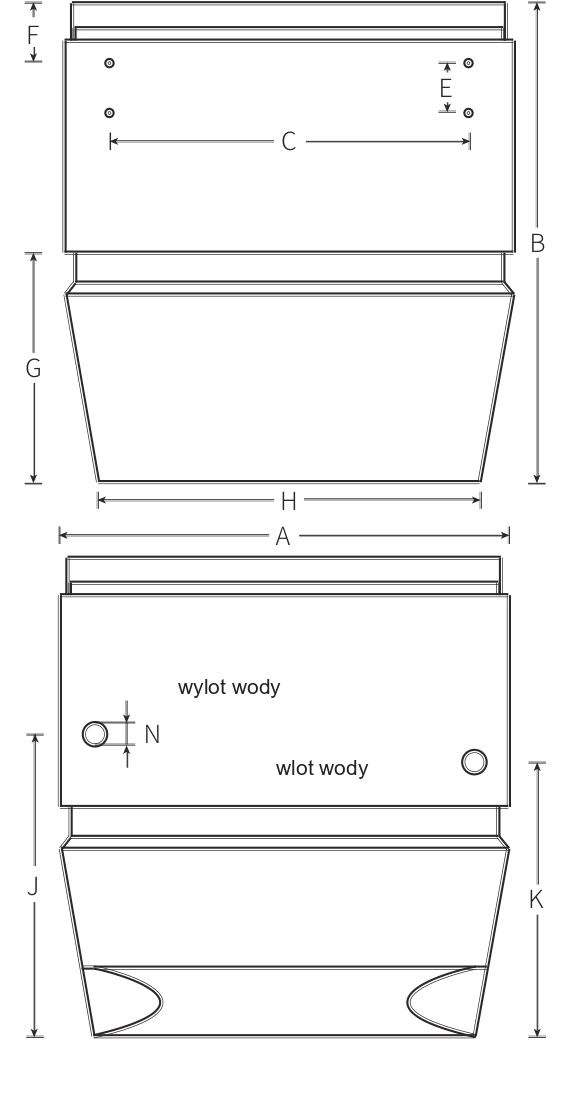

Wymiary

Rysunki DWG udostępniamy na życzenie.

Gdzie się stosuje

• hale produkcyjne i warsztaty mechaniczne;
• centra logistyczne i magazyny wysokiego składowania;
• serwisy samochodowe i stacje obsługi;
• hale sportowe i obiekty użyteczności publicznej;
• obiekty rolnicze i przetwórstwo.

Dobieramy i rozmieszczamy systemy OXA dla obiektów przemysłowych, logistycznych i sportowych w Polsce — prześlij geometrię budynku, straty ciepła i dostępne źródło ciepła, a otrzymasz rozmieszczenie urządzeń z zasięgiem strumieni, zestawienie materiałów i wycenę.

Najczęstsze pytania o Mycond OXA-D

Czy potrzebne są kanały wentylacyjne?

Nie. Urządzenie pobiera powietrze powrotne przez kratki boczne i wydmuchuje je w dół przez dyfuzor wirowy, więc w hali nie trzeba prowadzić żadnych kanałów.

Z jakim źródłem ciepła współpracuje?

Z dowolnym obiegiem wodnym: kotłem gazowym lub na biomasę, siecią ciepłowniczą, pompą ciepła albo ciepłem odpadowym. Dane podajemy dla parametrów 90/70, 80/60, 70/50 i 60/40 °C.

Ile urządzeń potrzebuje hala?

Jedno OXA-D-II obsługuje około 800–1200 m² — zależnie od wysokości, izolacji i krotności wymian powietrza. Rozmieszczenie i obliczenia wykonujemy bezpłatnie.

Czy chłodzi latem?

OXA-D służy wyłącznie do ogrzewania. Jeśli potrzebne jest także chłodzenie, ta sama obudowa dostępna jest jako OXA-K — na wodę lodową, z tacą ociekową i odprowadzeniem skroplin.
