Mycond OXA-K — urządzenie grzewczo-chłodzące do hal

Mycond OXA-K utrzymuje komfort w hali przez cały rok jednym urządzeniem sufitowym: zimą grzeje wodą z kotłowni, latem chłodzi wodą lodową z agregatu. Moc grzewcza sięga 148 kW, chłodnicza 104 kW, wydatek powietrza 10 100 m³/h — bez metra kanałów wentylacyjnych.

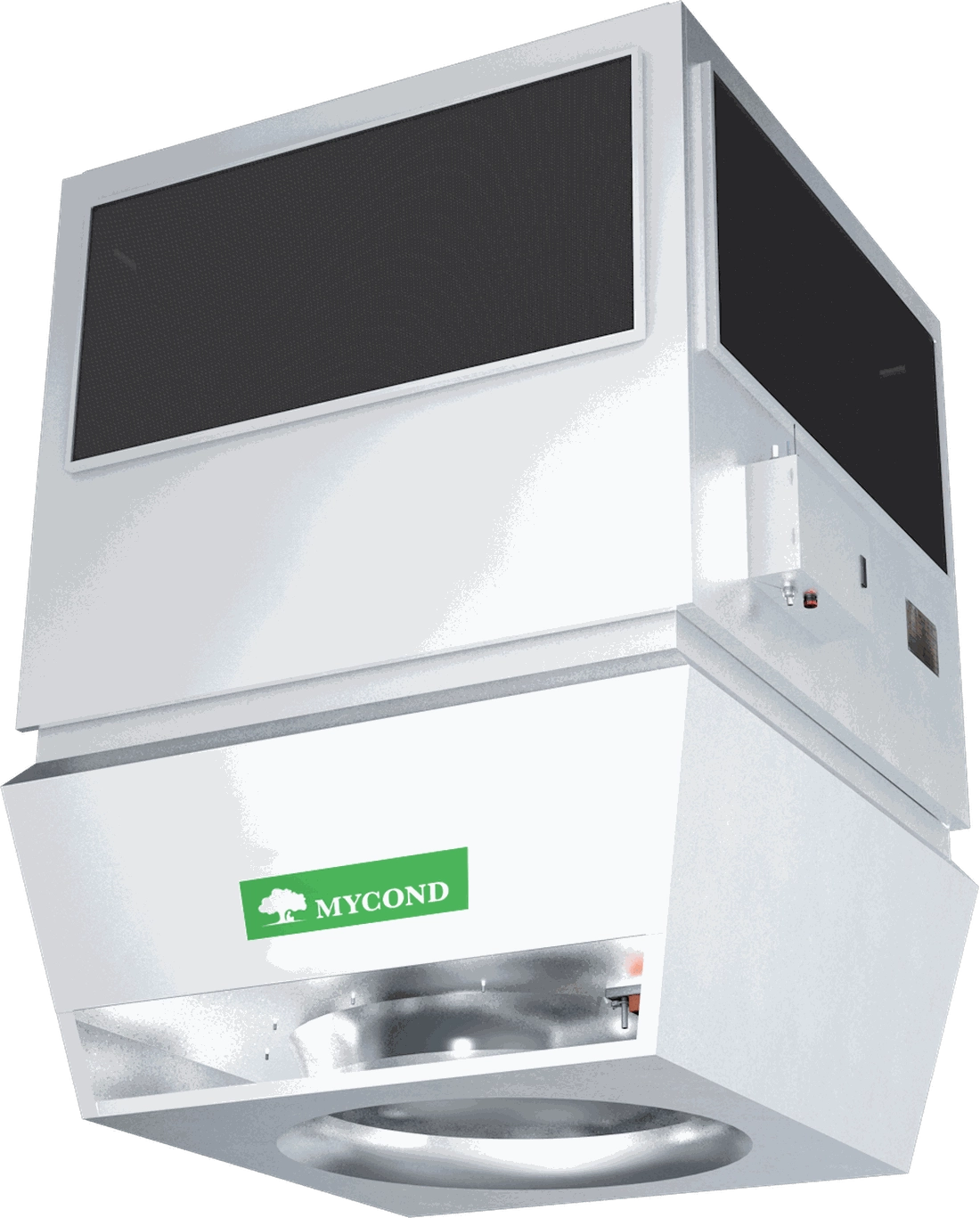

Budowa urządzenia

Układ jest wspólny dla całej serii wodnej: wentylator osiowy u góry, pod nim wymiennik wodny, a na dole dyfuzor wirowy z nastawnymi kierownicami. W OXA-K przez ten sam wymiennik płynie woda grzewcza albo lodowa, a pod nim znajdują się eliminator kropel i taca skroplin, które nie dopuszczają wilgoci do strumienia powietrza.

Porównanie z grzejnikami i nagrzewnicami ściennymi

Grzejniki oddają ciepło ku górze i zostawiają zimną strefę pracy pod rozgrzanym dachem. OXA-K spycha powietrze do poziomu posadzki, więc temperatura jest równa tam, gdzie pracują ludzie — a latem to samo urządzenie odbiera ciepło, zamiast stać bezczynnie.

Sterowanie bezprzewodowe

Czym steruje automatyka

• Położenie kierownic — zimą wąski strumień do posadzki, latem szerszy rozkład, żeby zimne powietrze nie opadało wprost na ludzi.
• Obroty wentylatora — regulacja częstotliwościowa w całym zakresie.
• Czujniki bezprzewodowe — temperatura i wilgotność mierzone w strefie pracy, a nie przy urządzeniu.
• Jeden terminal na cały park — do 1024 urządzeń w promieniu 2 km, strefy i harmonogramy tygodniowe.
• Nadzór — Modbus RTU do BMS, rejestr parametrów i alarmów, dostęp ze smartfona.
• Zabezpieczenia — kontrola faz, ochrona przed przepięciem i przetężeniem, ochrona antyzamrożeniowa, łagodny rozruch.

Dane techniczne

Moc grzewcza

Moc chłodnicza (7/12 °C)

tₐₗ — temperatura powietrza na wlocie, rh — wilgotność względna, Q — moc chłodnicza, tₛ — temperatura powietrza nawiewanego. Maksymalne ciśnienie robocze 800 kPa.

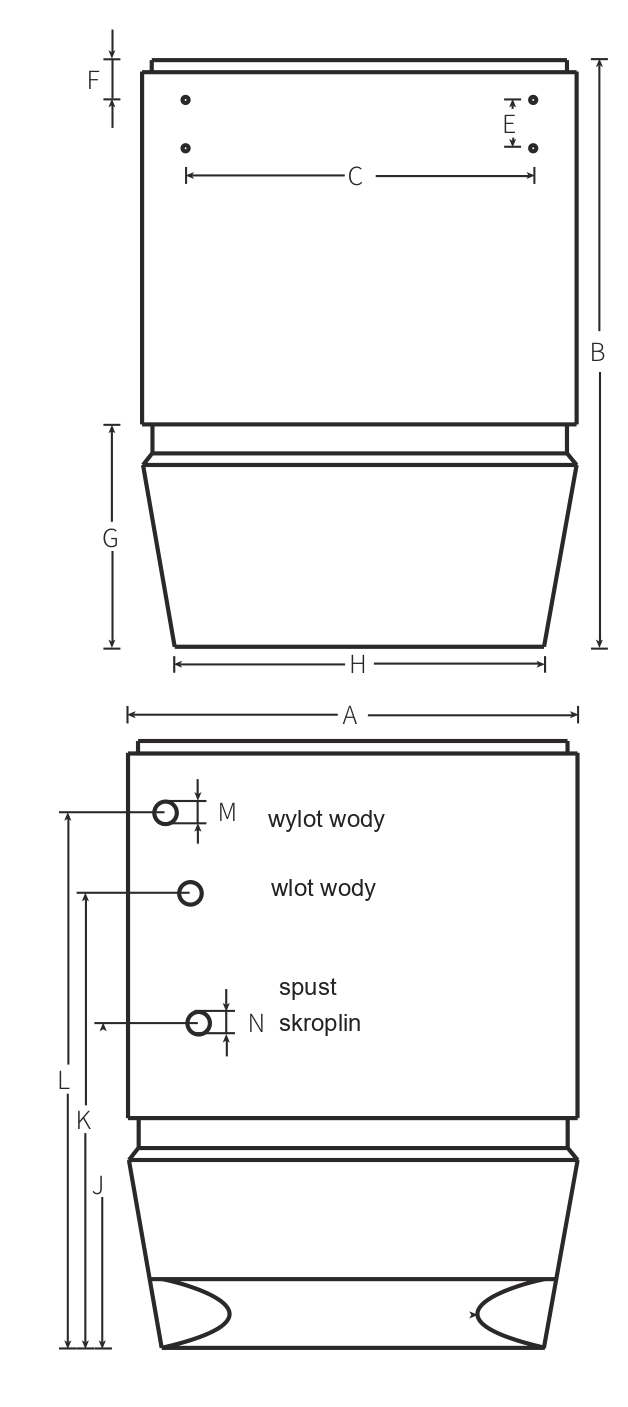

Wymiary

Rysunki DWG udostępniamy na życzenie.

Gdzie się stosuje

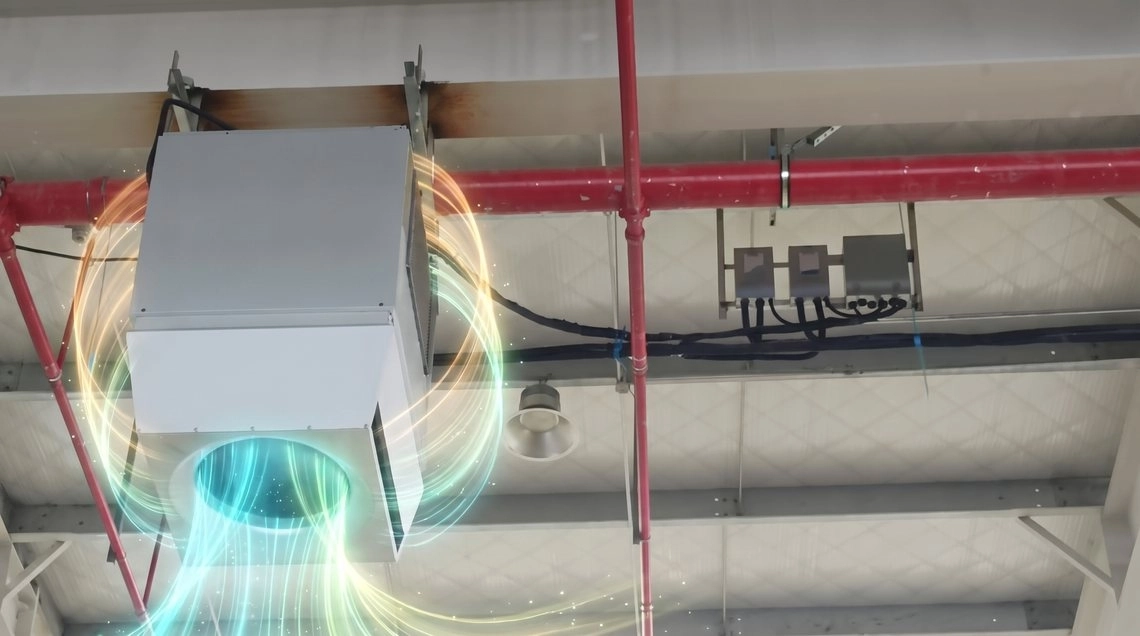

Hala obróbki mechanicznej: latem to samo urządzenie pracuje na wodzie lodowej z zakładowego agregatu.

• hale produkcyjne wymagające grzania i chłodzenia z jednego systemu;
• centra logistyczne i dystrybucyjne;
• zakłady spożywcze i rozlewnie;
• hale sportowe i wielofunkcyjne;
• sale sprzedaży i przestrzenie wystawiennicze.

Dobieramy i rozmieszczamy systemy OXA dla obiektów przemysłowych, logistycznych i sportowych w Polsce — prześlij geometrię budynku, straty ciepła i zyski chłodnicze, a otrzymasz rozmieszczenie urządzeń z zasięgiem strumieni, zestawienie materiałów i wycenę.

Najczęstsze pytania o Mycond OXA-K

Skąd bierze się chłód?

Z dowolnego źródła wody lodowej — agregatu wody lodowej, rewersyjnej pompy ciepła lub obiegu chłodzenia technologicznego. Dane podajemy dla 7/12, 8/14 i 10/16 °C.

Gdzie odprowadzane są skropliny?

Do wbudowanej tacy i dalej króćcem z gwintem zewnętrznym DN25 lub DN32; eliminator kropel nie dopuszcza wilgoci do strumienia powietrza.

Czym różni się od OXA-D?

OXA-D tylko grzeje. OXA-K ma tę samą obudowę oraz dodatkowo eliminator kropel i odprowadzenie skroplin, dzięki czemu może pracować na wodzie lodowej.

Czy można zamontować na 20 m?

Tak — OXA-K-II przewidziano do montażu na wysokości 4–23 m przy wydatku do 10 100 m³/h.
