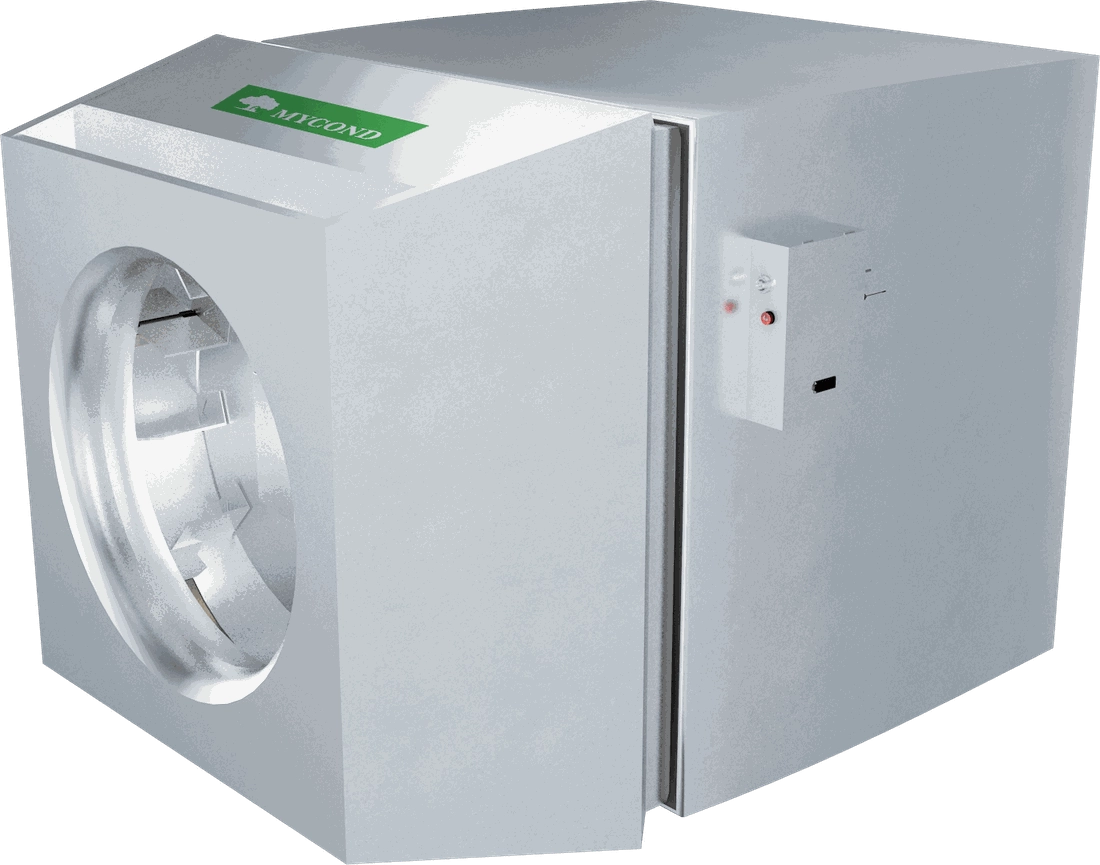

Mycond OXA-SD — nagrzewnica z nawiewem bocznym

Mycond OXA-SD to wersja serii wodnej z nawiewem bocznym. Mocuje się ją do ściany lub słupa, a nie do konstrukcji dachu, więc sprawdza się w halach, gdzie suwnice, przenośniki podwieszane albo prześwietlony dach uniemożliwiają montaż sufitowy — a mimo to ciepłe powietrze sięga w głąb hali.

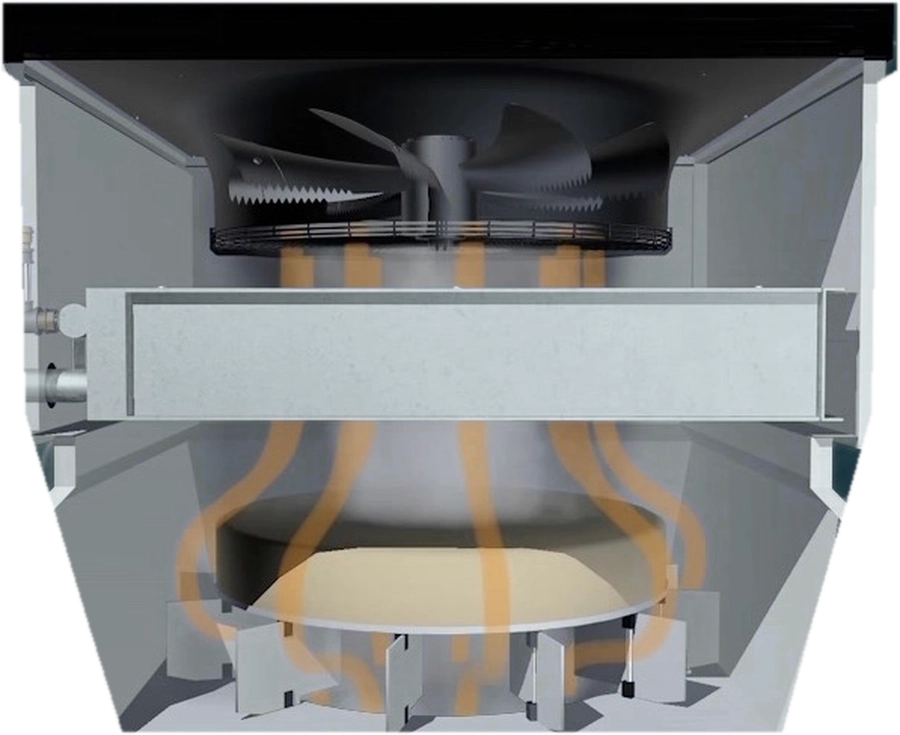

Budowa urządzenia

Wentylator, wymiennik wodny i blok kierownic to te same podzespoły co w urządzeniach sufitowych — zmienia się tylko orientacja obudowy. W OXA-SD kierownice decydują o tym, jak daleko sięga strumień, a nie jak stromo opada; dzięki temu jedno urządzenie obsługuje cały prześwit hali.

Porównanie z grzejnikami i nagrzewnicami ściennymi

Zwykła nagrzewnica ścienna ogrzewa promień kilku metrów, a resztę ciepła wysyła pod dach. OXA-SD prowadzi zwarty strumień wzdłuż prześwitu i miesza powietrze na całej głębokości budynku.

Sterowanie bezprzewodowe

Czym steruje automatyka

• Położenie kierownic — zasięg i kąt strumienia zmieniają się bezstopniowo, pod geometrię hali.
• Obroty wentylatora — regulacja częstotliwościowa w całym zakresie.
• Czujniki bezprzewodowe — montowane na końcu prześwitu, tam gdzie temperatura naprawdę musi się utrzymać.
• Jeden terminal na cały park — do 1024 urządzeń w promieniu 2 km, strefy i harmonogramy tygodniowe.
• Nadzór — Modbus RTU do BMS, rejestr parametrów i alarmów, dostęp ze smartfona.
• Zabezpieczenia — kontrola faz, ochrona przed przepięciem i przetężeniem, ochrona antyzamrożeniowa, łagodny rozruch.

Dane techniczne

Moc grzewcza

W nawiasach podano temperaturę powietrza powrotnego. Maksymalne ciśnienie robocze 800 kPa, maksymalna temperatura powietrza nawiewanego 60 °C.

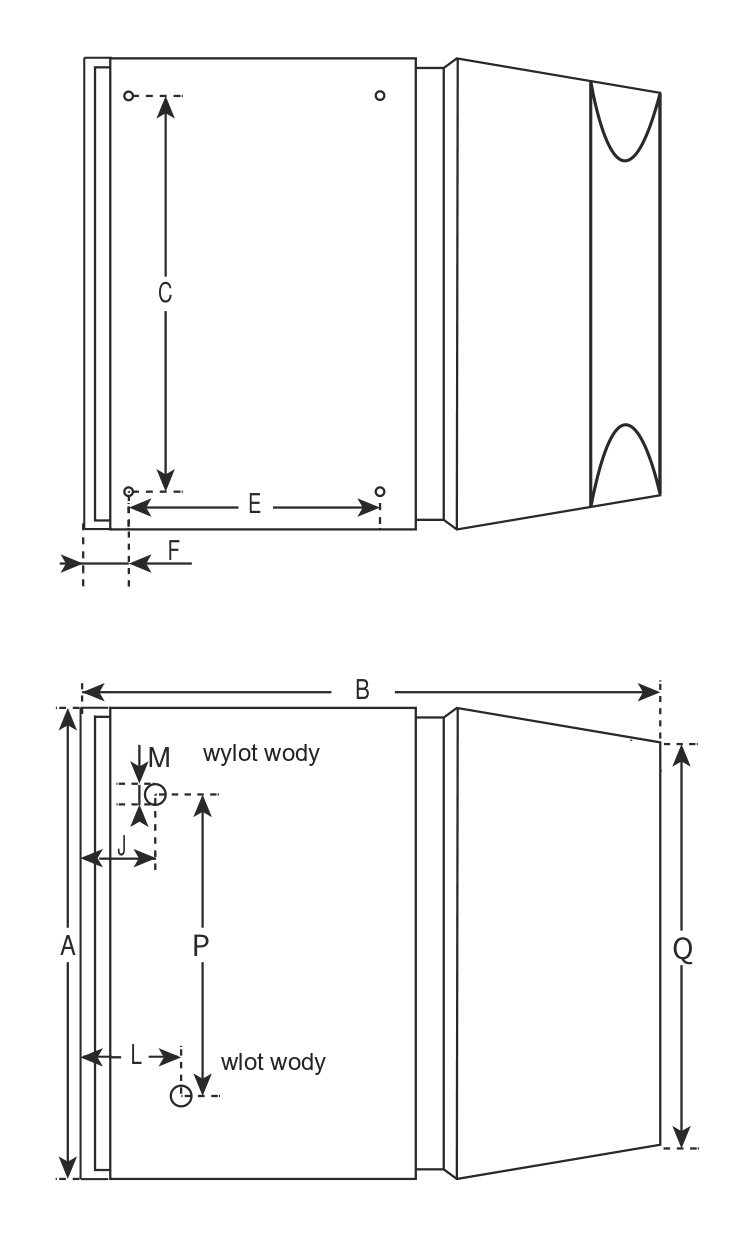

Wymiary

Rysunki DWG udostępniamy na życzenie.

Gdzie się stosuje

• hale z suwnicami i przenośnikami podwieszanymi;
• budynki z dachem przeszklonym lub nienośnym;
• długie, wąskie prześwity produkcyjne;
• warsztaty i stacje obsługi pojazdów;
• hale sportowe, gdzie nad polem gry nic nie może wisieć.

Dobieramy i rozmieszczamy systemy OXA dla obiektów przemysłowych, logistycznych i sportowych w Polsce — prześlij geometrię budynku, straty ciepła i dostępne źródło ciepła, a otrzymasz rozmieszczenie urządzeń z zasięgiem strumieni i wycenę.

Najczęstsze pytania o Mycond OXA-SD

Jak daleko sięga strumień?

Do 17 m w OXA-SD-I i do 26 m w OXA-SD-II — reguluje się go obrotami wentylatora i położeniem kierownic.

Do czego się mocuje?

Do stalowego wspornika na ścianie lub żelbetowym słupie, zwykle 4–6 m nad posadzką. Mocowania do dachu nie są potrzebne.

Czy potrafi także chłodzić?

Nie ten model. OXA-SK ma tę samą obudowę oraz eliminator kropel i odprowadzenie skroplin do pracy na wodzie lodowej.

Ile urządzeń potrzebuje hala?

To zależy od długości prześwitu i strat ciepła — rozmieszczenie i obliczenia wykonujemy bezpłatnie.
