Mycond OXA-SK — nawiew boczny, grzanie i chłód

Mycond OXA-SK to urządzenie z nawiewem bocznym, które pracuje także na wodzie lodowej. Zamontowane na ścianie lub słupie grzeje zimą i chłodzi latem, a sufit pozostaje wolny dla suwnic, oświetlenia i przenośników.

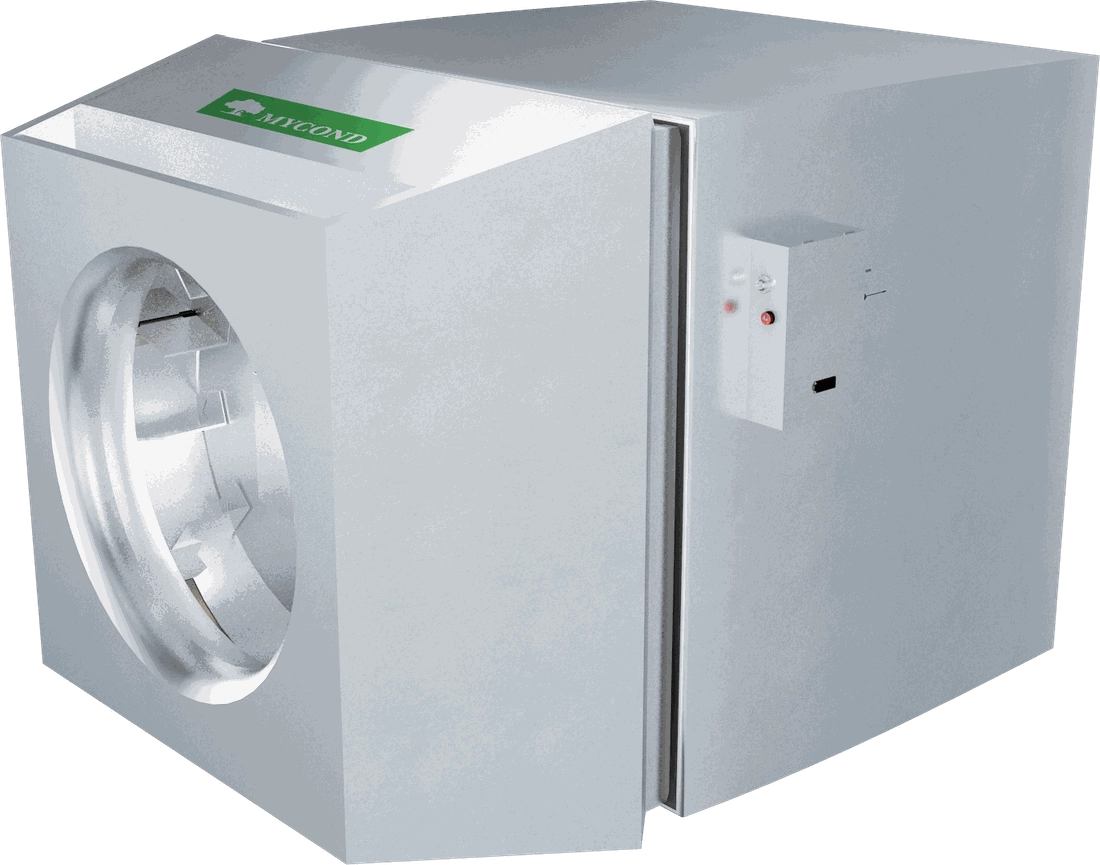

Budowa urządzenia

Wentylator, wymiennik i blok kierownic są wspólne dla całej serii wodnej. OXA-SK dokłada pod wymiennikiem eliminator kropel i tacę skroplin, dzięki czemu poziomy strumień pozostaje suchy nawet przy wodzie 7 °C.

Sterowanie bezprzewodowe

Czym steruje automatyka

• Położenie kierownic — latem strumień jest unoszony, żeby zimne powietrze nie opadało na ludzi.
• Obroty wentylatora — regulacja częstotliwościowa w całym zakresie.
• Czujniki bezprzewodowe — temperatura i wilgotność mierzone w strefie pracy.
• Jeden terminal na cały park — do 1024 urządzeń w promieniu 2 km.
• Nadzór — Modbus RTU do BMS, rejestr alarmów, dostęp ze smartfona.
• Zabezpieczenia — kontrola faz, ochrona przed przepięciem i przetężeniem, ochrona antyzamrożeniowa, łagodny rozruch.

Dane techniczne

Moc chłodnicza (7/12 °C)

tₐₗ — temperatura powietrza na wlocie, rh — wilgotność względna, Q — moc chłodnicza, tₛ — temperatura powietrza nawiewanego.

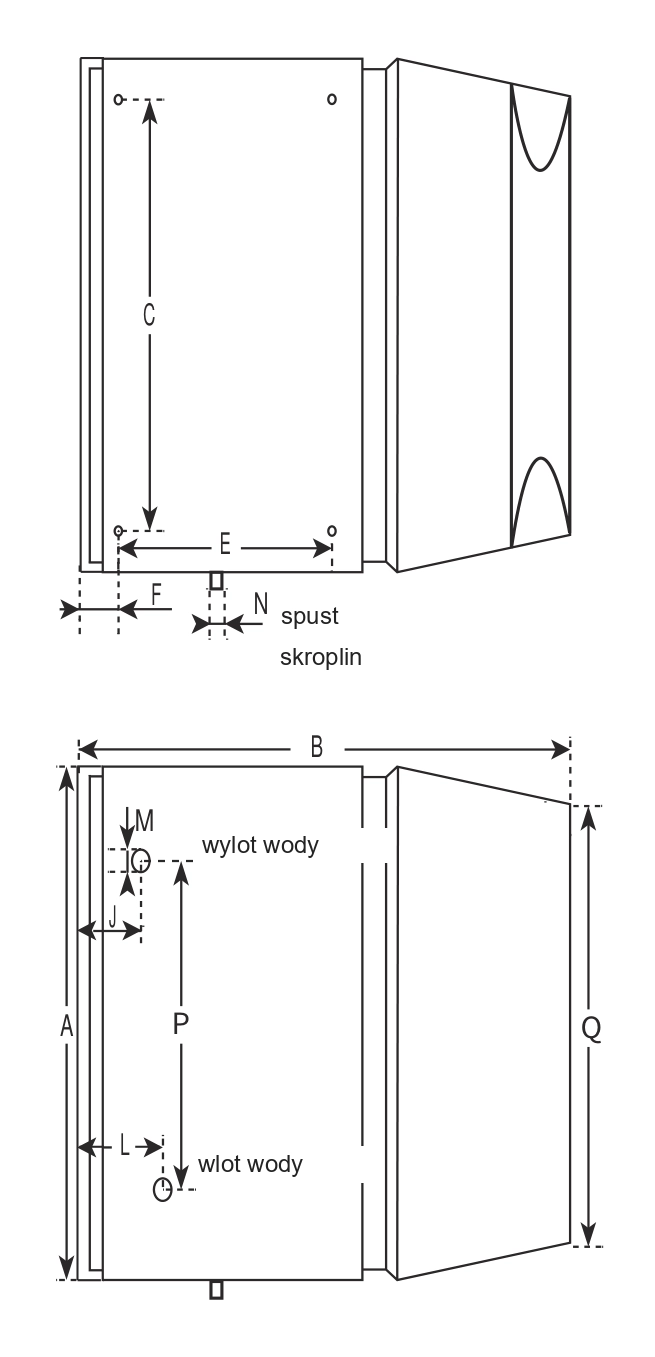

Wymiary

Rysunki DWG udostępniamy na życzenie.

Gdzie się stosuje

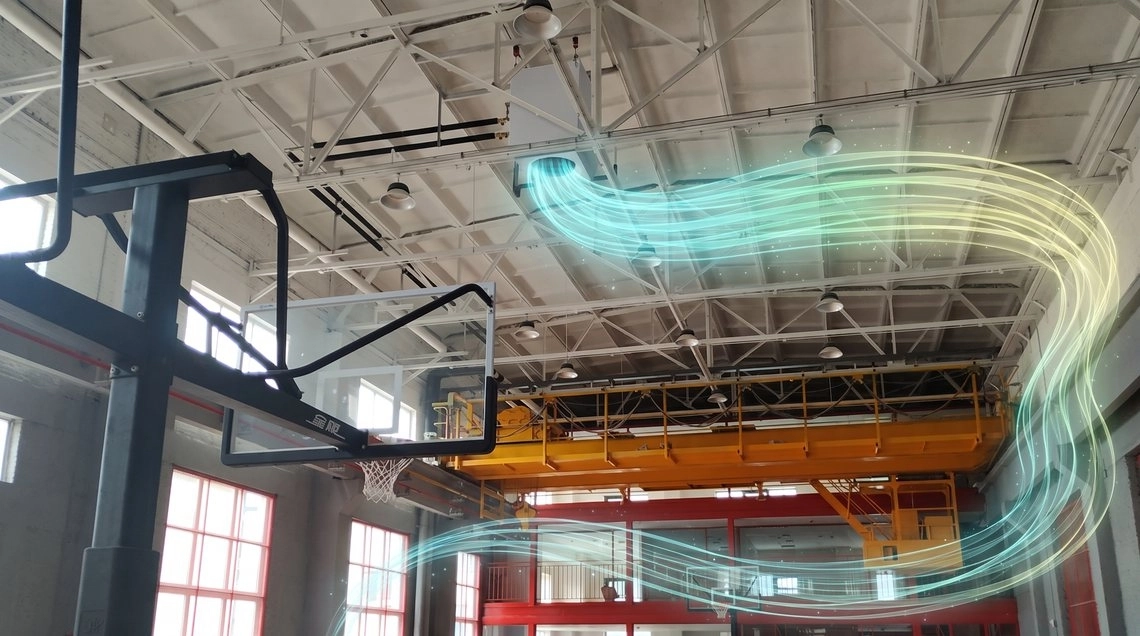

Hala sportowa: montaż boczny, strumień biegnie wzdłuż prześwitu, a nie opada na płytę boiska.

• hale z suwnicami lub instalacjami podwieszanymi;
• hale sportowe i lodowiska;
• sale sprzedaży i przestrzenie wystawiennicze;
• strefy produkcji spożywczej;
• długie prześwity, gdzie powietrze trzeba przetłoczyć wzdłuż, a nie w dół.

Dobieramy i rozmieszczamy systemy OXA dla obiektów przemysłowych, logistycznych i sportowych w Polsce — prześlij geometrię budynku oraz obciążenia grzewcze i chłodnicze, a otrzymasz rozmieszczenie urządzeń z zasięgiem strumieni i wycenę.

Najczęstsze pytania o Mycond OXA-SK

Czy zimne powietrze opada na strefę pracy?

Nie — w trybie chłodzenia kierownice unoszą strumień, więc zimne powietrze miesza się pod dachem i dociera do ludzi już ztemperowane.

Co ze skroplinami?

Taca z króćcem gwintowanym jest w standardzie, razem z eliminatorem kropel.

Czy współpracuje z pompą ciepła?

Tak — z dowolnym źródłem dostarczającym wodę grzewczą lub lodową w podanych zakresach, w tym z pompą rewersyjną.

Czym różni się od OXA-K?

OXA-K nawiewa pionowo w dół spod sufitu, a OXA-SK poziomo — ze ściany lub słupa.
