Średniociśnieniowe klimakonwektory kanałowe seria HPL

Strona główna / Katalog / Klimatyzacja / Klimakonwektory (FCU) / Kanałowe klimakonwektory / Średniociśnieniowe klimakonwektory kanałowe seria HPL
Te średniociśnieniowe klimakonwektory kanałowe są przeznaczone do dostarczania powietrza za pośrednictwem długich rurociągów i obsługują zarówno instalację poziomą, jak i pionową. Urządzenia nadają się do domów mieszkalnych, biur, placówek edukacyjnych i centrów handlowych
Wydajność chłodzenia: 2,93 ... 11,29 kW
Wydajność grzewcza: 3,31 ... 13,13 kW

Chcesz kupić lub masz pytania?
Średniociśnieniowe klimakonwektory kanałowe seria HPL
Mycond
Kanałowe klimakonwektory

Wentylator ma 7 standardowych rozmiarów o różnych pojemnościach przepływu powietrza (od 340 do 2100 m3/h), z których każdy jest wyposażony w wymiennik ciepła 3- lub 4-rzędowy oraz z możliwością dodania wymiennika ciepła 1- lub 2-rzędowego dla systemów 4-rurowych. To najbardziej kompletny asortyment, idealny do wszystkich wymagań klimatyzacyjnych.

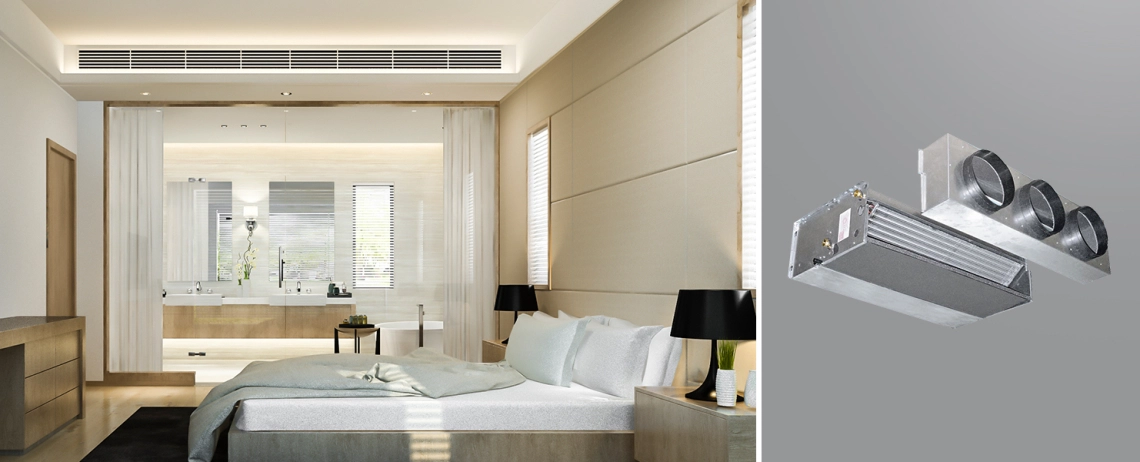

MyCond HPL A nowoczesny pokój hotelowy z jednostką wentylacyjną medium ESP.



Kluczowe cechy:

  • Wysoki poziom komfortu
  • Szeroki zakres pracy
  • Ciśnienie statyczne do 80 Pa
  • Obudowa ze stali ocynkowanej
  • Wymiennik ciepła o wysokiej efektywności z miedzi
  • Wentylator statycznie i dynamicznie wyważony dla ekstremalnie cichej pracy
  • Instalacja w pozycji poziomej i pionowej

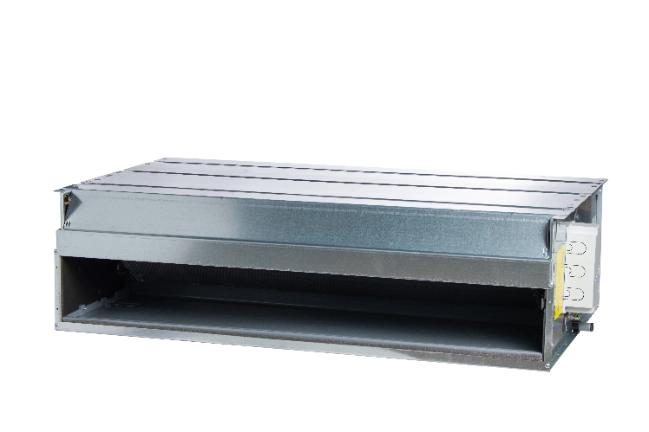

Obraz ilustrujący efektywność energetyczną jednostki wentylacyjnej Medium ESP z serii MyCond HPL.



Obraz wysokowydajnej jednostki wentylacyjnej MyCond HPL w serii medium ESP w działaniu.

Zalety:

  • Obudowa wykonana z ocynkowanej stali o grubości 1 mm, izolowana pianką poliolefinową o grubości 3 mm (klasa M1).
  • Wentylatory mają łopatki aluminiowe lub plastikowe.
  • Silnik o 5 prędkościach zamontowany na podkładkach antywibracyjnych. Konstrukcja posiada wewnętrzną ochronę termiczną z automatycznym resetem (klasa ochrony IP 20, klasa B).
  • Wymiennik ciepła nie nadaje się do użytku w atmosferze korozyjnej, gdzie może być narażony na korozję. Połączenia znajdują się po lewej stronie patrząc od wylotu powietrza jednostki.
  • Taca na kondensat wykonana jest z plastiku. Konstrukcja w kształcie litery L umożliwia instalację jednostki wentylacyjnej w pozycji poziomej lub pionowej.
  • Filtr wykonany jest z włókna polipropylenowego rozciągniętego na ocynkowanej stalowej ramie. Rama jest zamontowana w specjalnych prowadnicach, co ułatwia demontaż i montaż filtra podczas konserwacji.

Diagram cech jednostek wentylacyjnych Medium ESP z serii MyCond HPL.

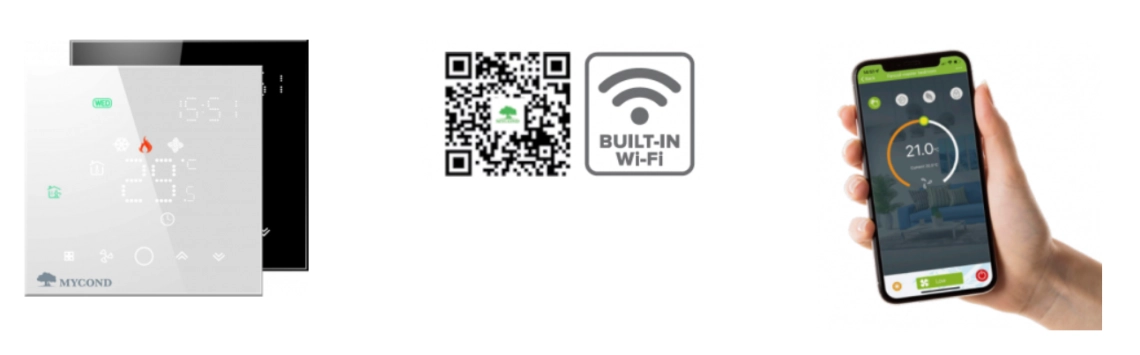

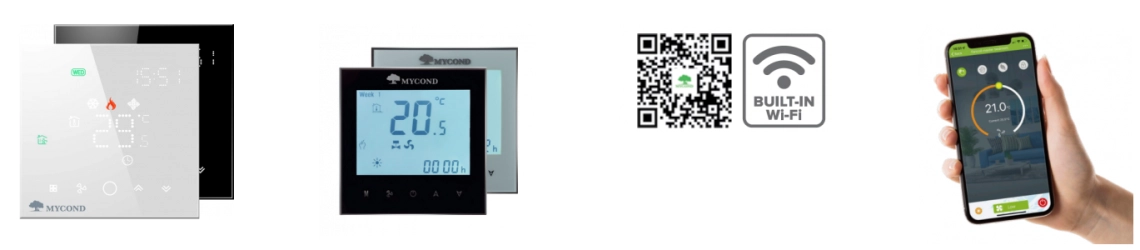

Optymalny zestaw automatyki do przystępnej i prostej kontroli za pomocą smartfona

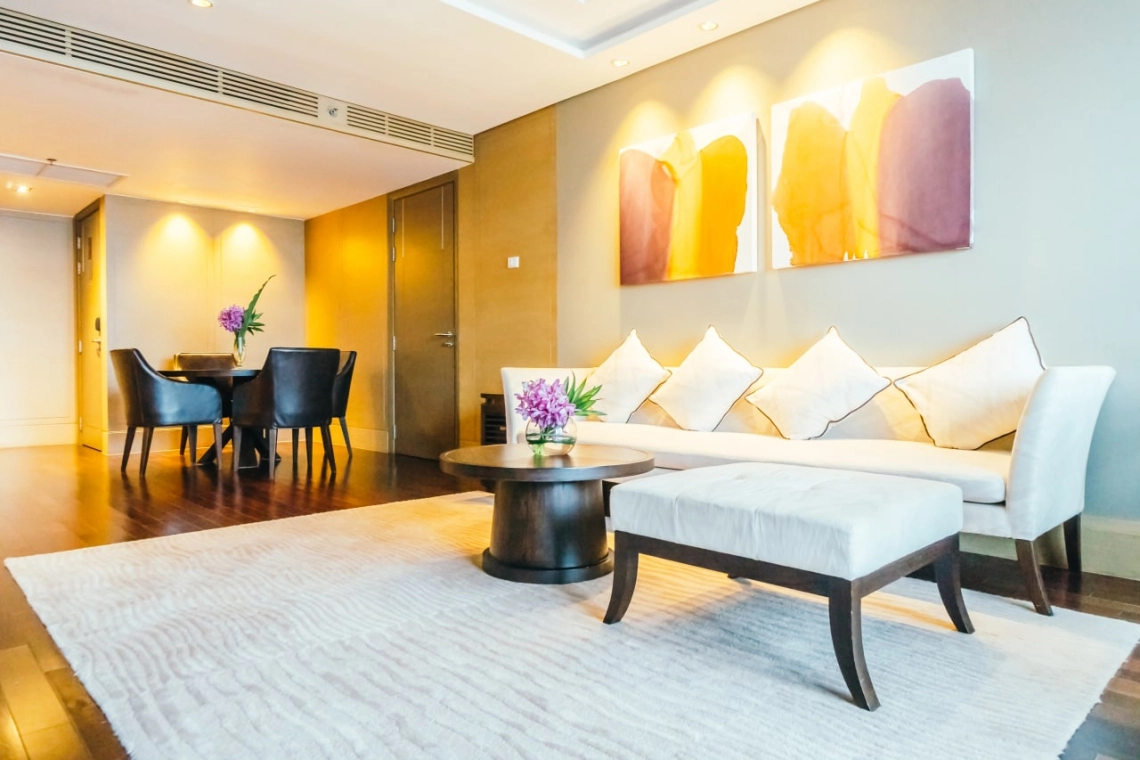

Szykowna jednostka wentylacyjna z serii MyCond HPL zainstalowana w nowoczesnym salonie.



Jednostki wentylacyjne 3-rzędowe, modele 2-rurowe. Specyfikacje

Specyfikacje



 Jednostki HPL 13 HPL 23 HPL 33 HPL 43 HPL 53 HPL 63 HPL 73
Przepływ powietrza m3/h 535 860 1115 1340 1375 1635 2100
Moc chłodnicza kW 2,93 4,47 6 6,74 7,24 8,56 9,89
Moc grzewcza kW 3,31 5,18 6,99 8,11 8,38 9,5 11,54
Pobór mocy silnika W 55 110 126 175 174 166 245
Moc akustyczna (Lw) dB(A) 51 55 57 63 62 61 66
Rura wlotowa/wylotowa   1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Rura kondensatu mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

Jednostki wentylacyjne 4-rzędowe, modele 2-rurowe. Specyfikacje

Specyfikacje Jednostki HPL 14 HPL 24 HPL 34 HPL 44 HPL 54 HPL 64 HPL 74
Przepływ powietrza m3/h 535 860 1115 1340 1375 1635 2100
Moc chłodnicza kW 3,37 5,45 6,95 7,42 8,01 9,55 11,29
Moc grzewcza kW 3,6 5,76 7,32 8,57 8,84 10,62 13,13
Pobór mocy silnika W 55 110 126 175 174 166 245
Moc akustyczna (Lw) dB(A) 51 55 57 63 62 61 66
Rura wlotowa/wylotowa   1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Rura kondensatu mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

Jednostka wentylacyjna 3+1-rzędowa, modele 4-rurowe. Specyfikacje

Specyfikacje Jednostki HPL 13-4T/1R HPL 23-4T/1R HPL 33-4T/1R HPL 43-4T/1R HPL 53-4T/1R HPL 63-4T/1R HPL 73-4T/1R
Przepływ powietrza m3/h 535 860 1115 1340 1375 1635 2100
Moc chłodnicza kW 2,93 4,47 6 6,74 7,24 8,56 9,89
Moc grzewcza kW 2,5 3,7 4,87 5,48 5,79 6,93 8,12
Pobór mocy silnika W 55 110 126 175 174 166 245
Moc akustyczna (Lw) dB(A) 51 55 57 63 62 61 66
Rura wlotowa/wylotowa   1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Rura kondensatu mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

Charakterystyki podano dla następujących parametrów pracy:
Ciśnienie statyczne: 0Pa
CHŁODZENIE: temperatura powietrza wlotowego +27 °C temperatura sucha, +19 °C wilgotność. term. Temperatura wody wlotowej/wylotowej. +7/12 °C.
OGRZEWANIE: temperatura powietrza na wejściu +20 °C. Temperatura wody wlotowej/wylotowej. +50/45 °C.
Ogrzewanie w systemie 4-rurowym: temperatura powietrza na wejściu +20 °C. Temperatura wody wlotowej/wylotowej. +65/55 °C.

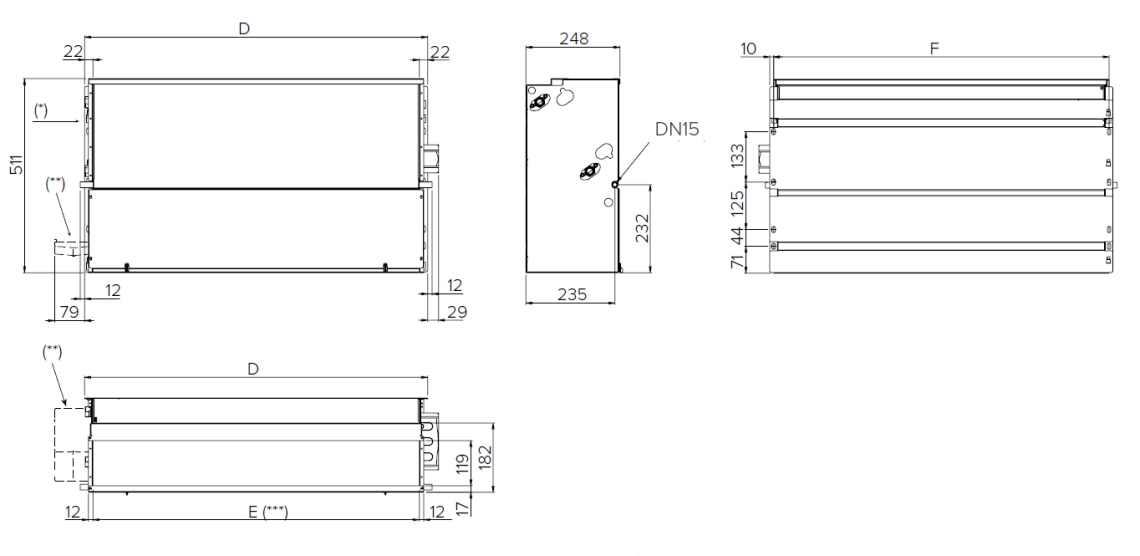

Instalacja pionowa

Schemat ilustrujący efektywność energetyczną jednostki wentylacyjnej MyCond HPL.

Uwaga:
(*) — Połączenia wymiennika po lewej
(**) — Dodatkowa taca na kondensat (opcjonalnie)
(***) — Wymiary ramy wlotowej: E x 119 mm
(****) — Średnica zewnętrzna

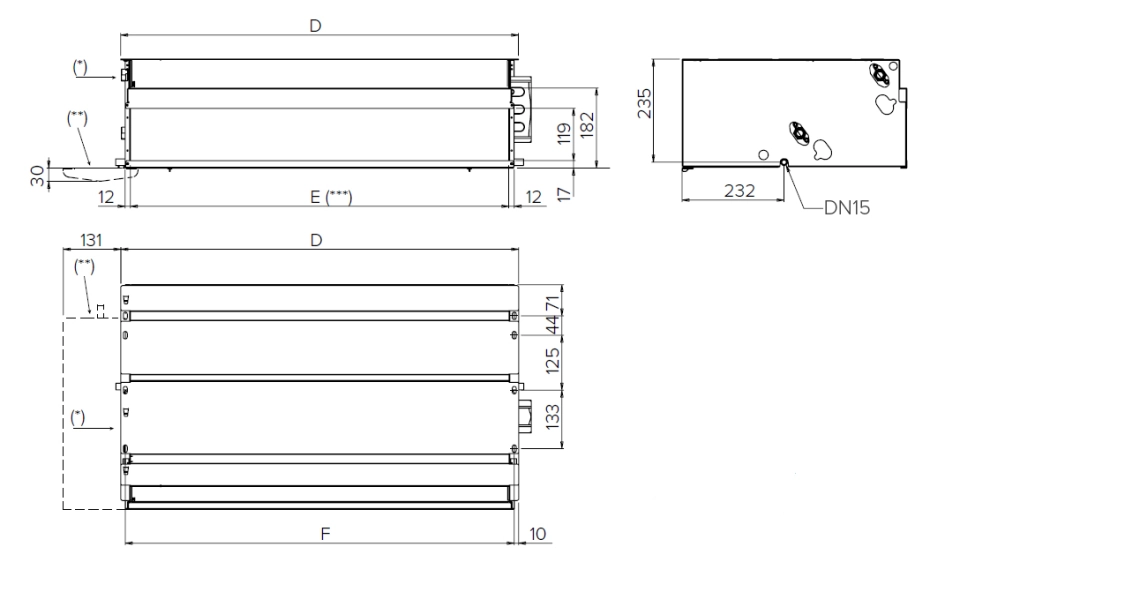

Instalacja pozioma

Diagram ilustrujący ścieżki przepływu powietrza w jednostkach wentylacyjnych MyCond HPL.

Uwaga:
(*) — Połączenia wymiennika po lewej
(**) — Dodatkowa taca na kondensat (opcjonalnie)
(***) — Wymiary ramy wlotowej: E x 119 mm
(****) — Średnica zewnętrzna

Model Jednostki HPL 1 HPL 2 HPL 3 HPL 4 HPL 5 HPL 6 HPL 7
D mm 689 904 1119 1119 1334 1549 1549
E mm 645 860 1075 1075 1290 1505 1505
F mm 669 884 1099 1099 1314 1529 1529

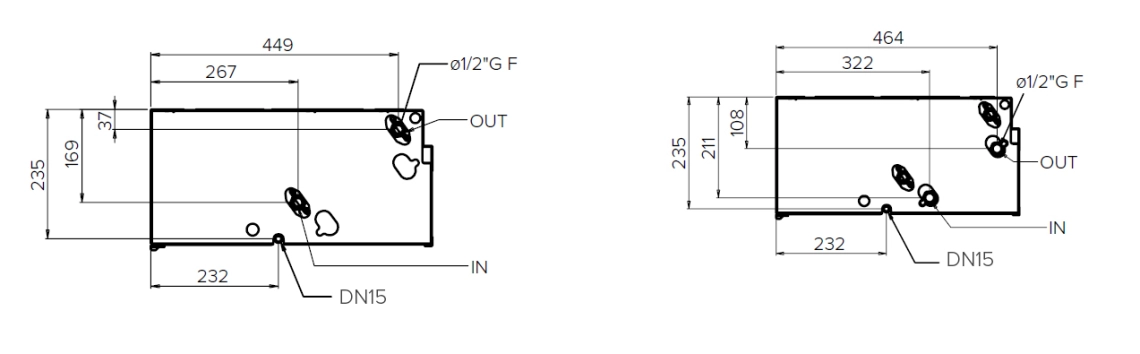

Połączenia wymiennika

Wymienniki 3- lub 4-rzędowe / Dodatkowy wymiennik ciepła (1 lub 2 rzędy)


MyCond HPL Diagram ilustrujący rozkład powietrza i mechanizmy sterujące w jednostkach wentylacyjnych medium ESP.

Model Jednostki HPL 1 HPL 2 HPL 3 HPL 4 HPL 5 HPL 6 HPL 7
3 rzędy kg 18,5 25,4 26,5 27,9 38,4 47,2 47,4
3+1 rzędy kg 19,7 26,9 28,3 29,7 40,3 49,5 49,7
4 rzędy kg 19,5 26,7 27,9 29,0 39,8 48,9 49,1
