Średniociśnieniowe klimakonwektory kanałowe seria MCFC

Strona główna / Katalog / Klimatyzacja / Klimakonwektory (FCU) / Kanałowe klimakonwektory / Średniociśnieniowe klimakonwektory kanałowe seria MCFC
System klimatyzacji, który działa zarówno w trybie chłodzenia, jak i ogrzewania. System tworzy komfortowy mikroklimat w biurach, obiektach przemysłowych, budynkach handlowych i mieszkalnych, hotelach, bankach, budynkach administracyjnych itp.
Wydajność chłodzenia: 1,2 ... 12,6 kW
Wydajność grzewcza: 1,8 ... 18,9 kW

Chcesz kupić lub masz pytania?
Średniociśnieniowe klimakonwektory kanałowe seria MCFC
Mycond
Kanałowe klimakonwektory

Szeroki zakres pojemności. Wymiennik ciepła ma funkcje chłodzenia, ogrzewania i wentylacji. Został zaprojektowany, aby utrzymać komfortowe warunki w pomieszczeniach mieszkalnych, biurowych, handlowych i innych.

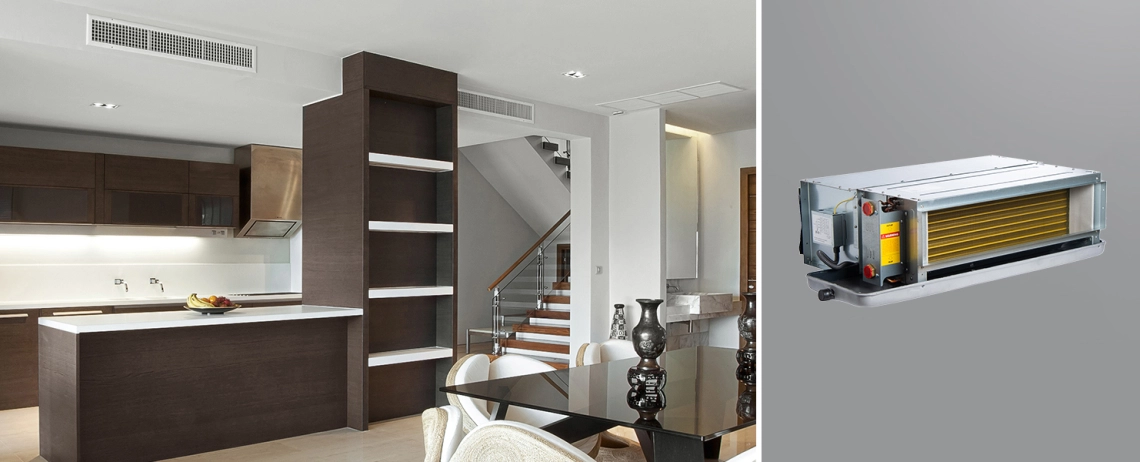

MyCond MCFC Medium ESP wymiennik ciepła kanałowy poprawiający efektywność cyrkulacji powietrza.



Funkcje i zalety:

  • Optymalizowany wymiennik ciepła z powiększoną powierzchnią wymiany ciepła zapewnia wysoką wydajność wymiennika ciepła.
  • Wentylator odśrodkowy z metalowymi łopatkami i ocynkowaną stalową obudową zapewnia wysoką niezawodność i odporność na ogień.
  • Wymiennik ciepła 2-rurowy z 3-rzędowym wymiennikiem ciepła.

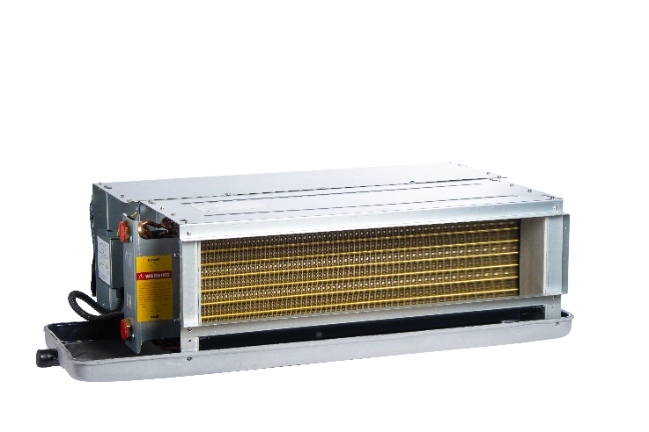

MyCond MCFC Medium ESP wymiennik ciepła kanałowy do efektywnej kontroli klimatu.



MyCond MCFC Nowoczesny wymiennik ciepła do efektywnego zarządzania powietrzem.

  • Wybór typu silnika AC lub DC.
  • Połączenie rury po lewej stronie.
  • Rynna odpływowa z nachyleniem zapewnia bezpieczne i pełne odprowadzenie kondensatu z najniższego punktu.
  • Ciśnienie statyczne do 50 Pa.
  • Niskie zużycie energii.
  • Niski poziom hałasu.
  • Kontrola ModBus (opcjonalnie).
  • Kontrola Wi-Fi (opcjonalnie).
  • Termostat kupowany osobno

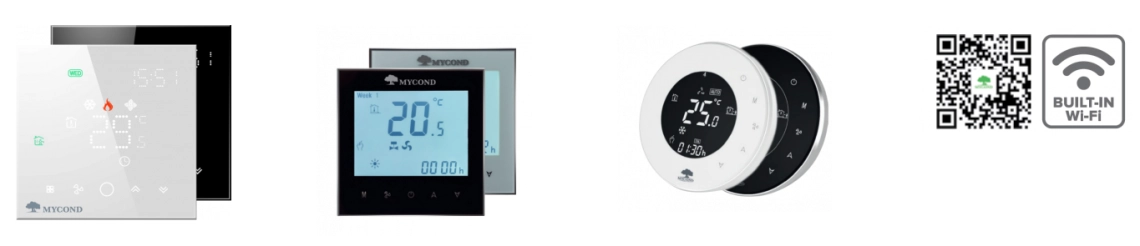

MyCond MCFC Medium ESP wymienniki ciepła kanałowe z danymi technicznymi.

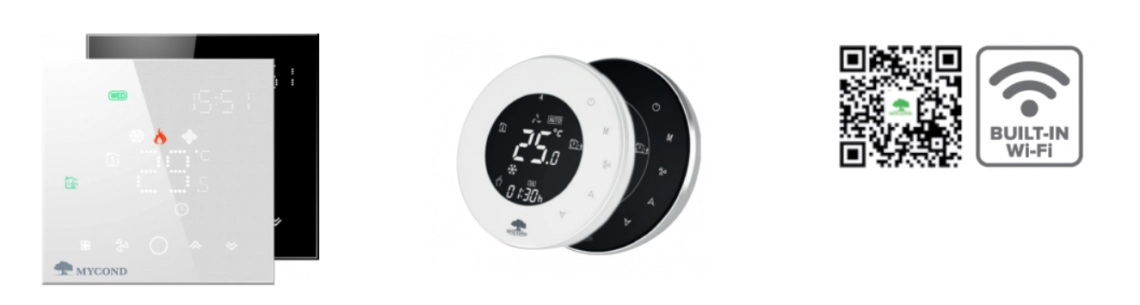

Optymalny zestaw automatyki do przystępnej i prostej kontroli za pomocą smartfona

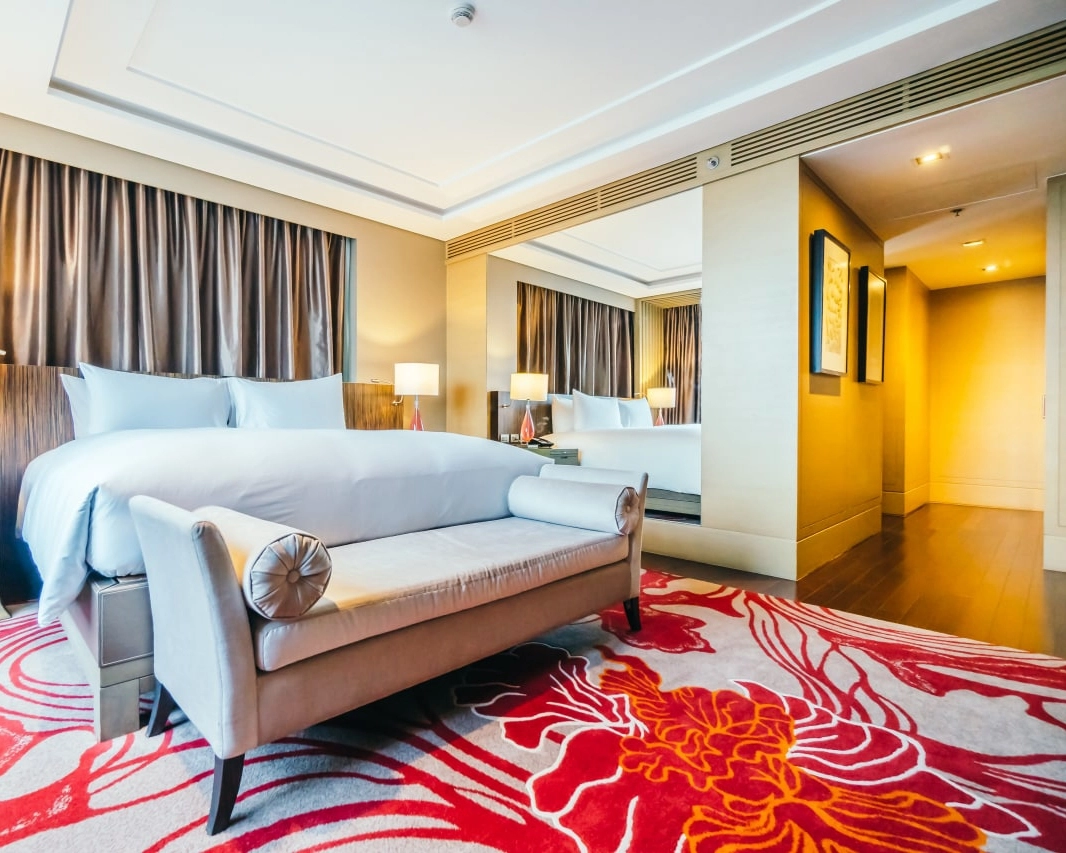

MyCond MCFC Nowoczesny pokój hotelowy z energooszczędnym wymiennikiem ciepła kanałowego średniej ESP.

Specyfikacje Jednostki MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102
Wydajność powietrza, wysoka / średnia / niska. m3/h 340/255/170 510/382/255 680/510/340 850/638/425 1020/765/510
Wydajność chłodzenia, wysoka / średnia / niska. W 1800/1440/1170 2700/2160/1755 3600/2880/2340 4500/3600/2925 5400/4320/3510
Wydajność grzewcza, wysoka / średnia / niska. W 2700/2160/1755 4050/3240/2633 5400/4320/3510 6750/5400/4388 8100/6480/5265
Zewnętrzne ciśnienie statyczne Pa 50 50 50 50 50
Poziom hałasu dB(A) 42 44 46 47 49
Zużycie wody m3/h 0,39 0,55 0,7 0,82 0,91
Spadek ciśnienia wody kPa 12 16 20 23 26
  Liczba wentylatorów   1 2 2 2 2
Silnik wentylatora Liczba silników   1 1 1 1 1
  Niska prędkość W 49 66 84 100 118
Maksymalne ciśnienie robocze Pa 1,6 1,6 1,6 1,6 1,6
Rura wlotowa / wylotowa mm Rc3/4”(DN20) Rc3/4”(DN20) Rc3/4”(DN20) Rc3/4”(DN20) Rc3/4”(DN20)
Rura odpływowa mm R3/4”(DN20) R3/4”(DN20) R3/4”(DN20) R3/4”(DN20) R3/4”(DN20)
Waga netto kg 17 19 20 22 25



Specyfikacje Jednostki MCFC-136 MCFC-170 MCFC-204 MCFC-238
Wydajność powietrza, wysoka / średnia / niska. m3/h 1360/1020/680 1700/1275/850 2040/1530/1020 2380/1785/1190
Wydajność chłodzenia, wysoka / średnia / niska. W 7200/5760/4680 9000/7200/5850 10800/8640/7020 12600/10080/8190
Wydajność grzewcza, wysoka / średnia / niska. W 10800/8640/7020 13500/10800/8775 16200/12960/10530 18900/15120/12285
Zewnętrzne ciśnienie statyczne Pa 50 50 50 50
Poziom hałasu dB(A) 50 52 54 56
Zużycie wody m3/h 1,34 1,59 1,8 2,07
Spadek ciśnienia wody kPa 40 40 40 50
  Liczba wentylatorów   3 4 4 4
Silnik wentylatora Liczba silników   1 1 1 1
  Niska prędkość W 174 210 250 300
Maksymalne ciśnienie robocze Pa 1,6 1,6 1,6 1,6
Rura wlotowa / wylotowa mm Rc3/4”(DN20) Rc3/4”(Ду20) Rc3/4”(DN20) Rc3/4”(DN20)
Rura odpływowa mm R3/4”(DN20) R3/4”(DN20) R3/4”(DN20) R3/4”(DN20)
Waga netto kg 31 37 42 44

Uwaga.
1. Wydajność chłodzenia była testowana w następujących warunkach: temperatura powietrza wlotowego 27°C sucha żarówka / 19,5°C mokra
żarówka; temperatura wody wlotowej/wylotowej 7°C / 12°C.
2. Wydajność cieplna była testowana w następujących warunkach: temperatura powietrza wlotowego 21°C suchy termometr; temperatura wody wlotowej
60/50°C.
3. Poziom hałasu był testowany w całkowicie bezechoowej sali.
4. Te wydajności i przepływy są podane przy ciśnieniu statycznym 30Pa.

Metody instalacji

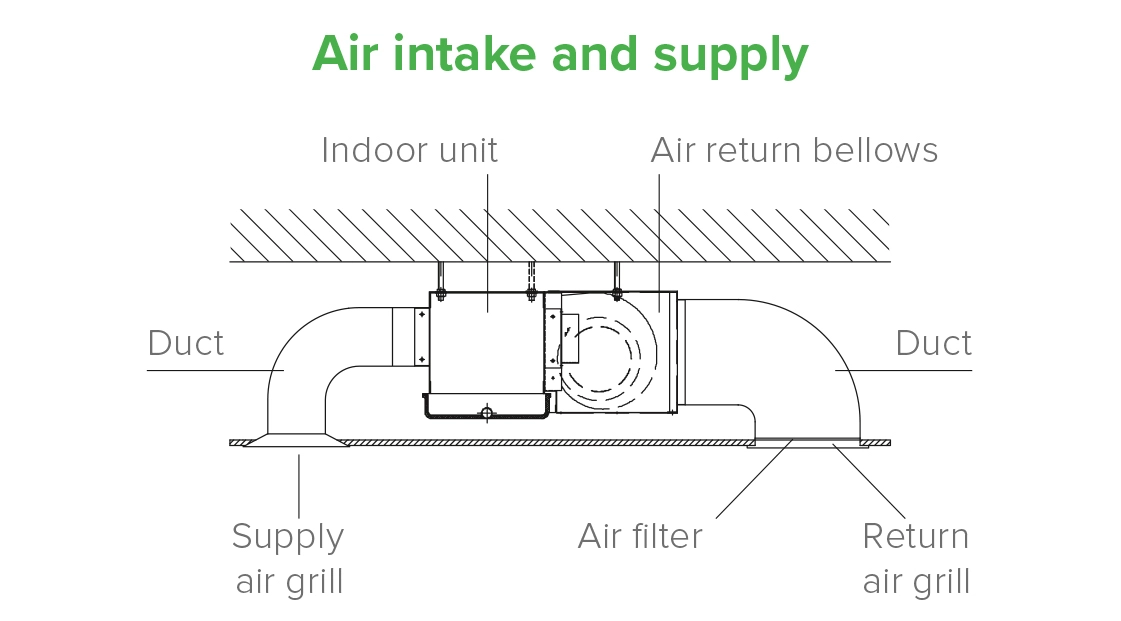

MyCond MCFC Diagram pokazujący metody instalacji dla wymienników ciepła kanałowych.

Wymiary

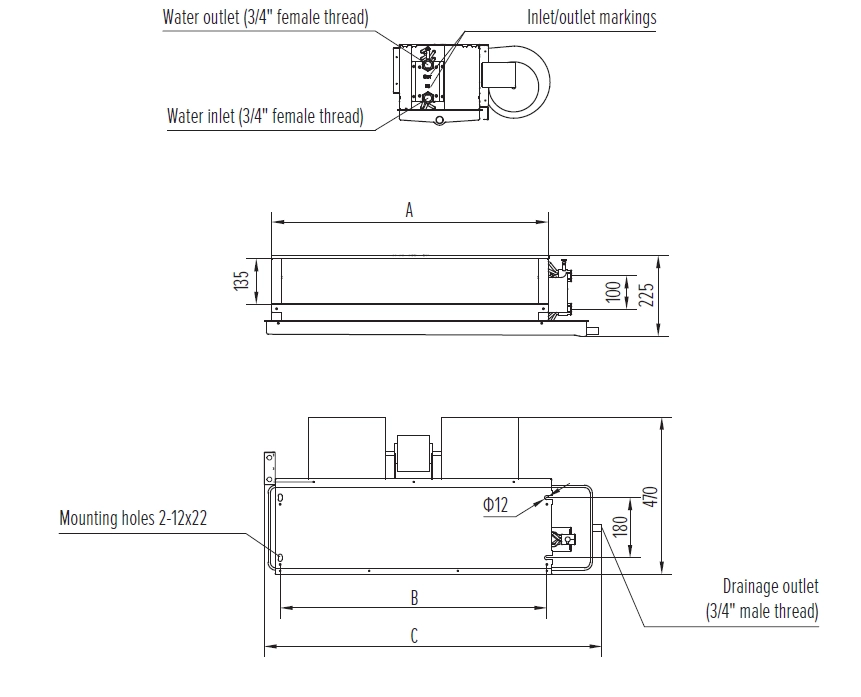

MyCond MCFC Diagram wymiarów i specyfikacji wymiennika ciepła średniej ESP.

Model Jednostki MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102 MCFC-136 MCFC-170 MCFC-204 MCFC-238
A мм 510 640 745 830 960 1260 1410 1630 1830
B мм 480 610 715 800 930 1230 1380 1600 1800
C мм 693 823 928 1013 1143 1443 1593 1813 2013



Wymiary

Modele do instalacji poziomej z tylną komorą wlotową powietrza

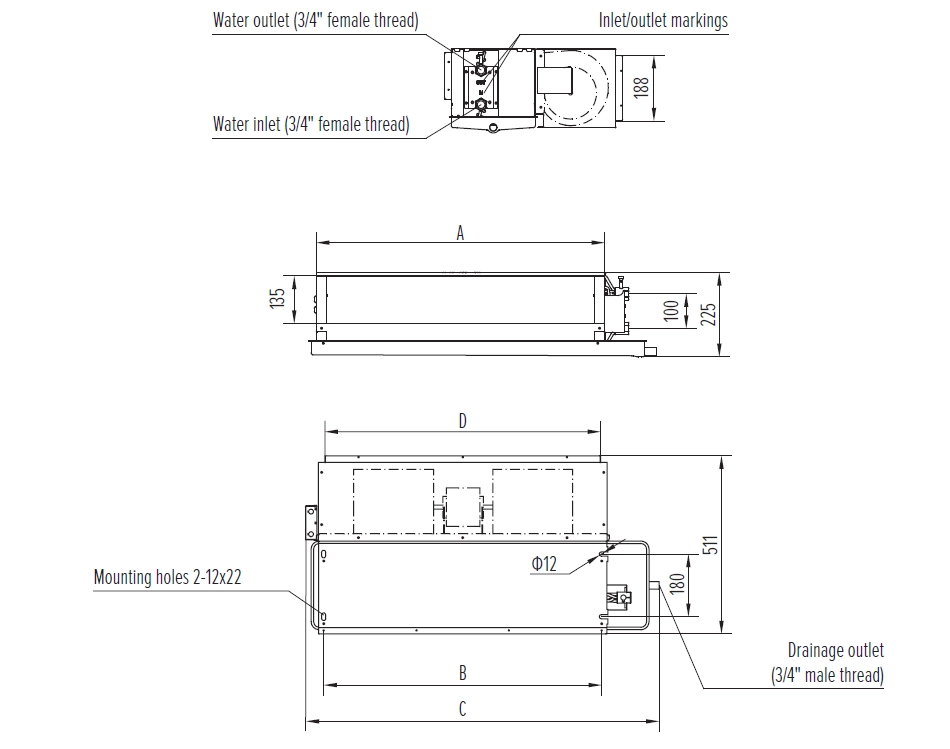

Diagram pokazujący wymiary wymienników ciepła kanałowych średniej ESP serii MyCond MCFC.

Model Jednostki MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102 MCFC-136 MCFC-170 MCFC-204 MCFC-238
A мм 510 640 745 830 960 1260 1410 1630 1830
B мм 480 610 715 800 930 1230 1380 1600 1800
C мм 693 823 928 1013 1143 1443 1593 1813 2013
D мм 420 540 680 740 860 1060 1320 1520 1660
