Wysokociśnieniowe klimakonwektory kanałowe, seria DFCL

Szeroki zakres mocy, wersje 2-rurowe oraz dodatkowy wymiennik ciepła 4-rurowej wersji do ogrzewania pozwalają na szerokie zastosowanie. Możliwość sterowania poprzez Wi-Fi pozwala kontrolę klimatu z dowolnego miejsca na świecie.

4,17 ... 38,28 kW

Wydajność chłodnicza:

8,76 ... 50,95 kW

Moc grzewcza :

Kluczowe cechy:

Duża elastyczność w projektowaniu systemów klimatyzacji do montażu podsufitowego
Duże wydajności dla dużych pomieszczeń
Wysokie ciśnienie statyczne do 180Pa
Niski poziom hałasu
Szeroki zakres pracy temperatur wody wlotowej

Zalety :

Rama składa się z samonośnych paneli ze stali ocynkowanej z izolacją akustyczną/termiczną (klasa M1).
Filtr powietrza z możliwością regeneracji przymocowany do ocynkowanej ramy, łatwo dostępny do czyszczenia. Kompatybilny z filtrem syntetycznym G3 48 mm (skuteczność oczyszczania 84%).
Cichy wentylator promieniowy wykonany ze stali ocynkowanej z podwójnym wirnikiem, montowany na wale silnika. Zasilanie jednofazowe 230 V, 50 Hz.
Wysokosprawny wymiennik ciepła wykonany z miedzianych rurek z aluminiowymi lamelami. Domyślnie połączenie znajduje się po lewej stronie. Podłączenie rur po prawej stronie jest na życzenie.
Szeroki zakres pracy temperatur wody wlotowej.

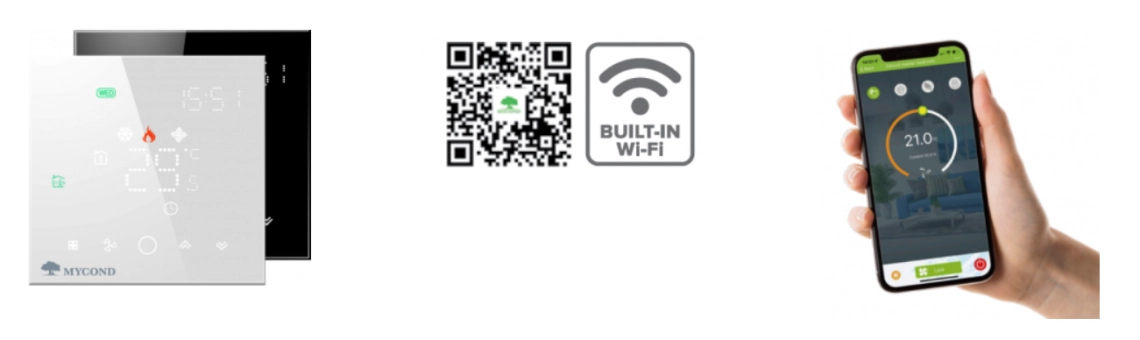

Optymalny zestaw automatyzacji do niedrogiego i prostego sterowania za pomocą smartfona

Klimakonwektor 2-rurowy 3-rzędowy. Specyfikacja

Specyfikacje	Jednostki	DFCL 13			DFCL 23			DFCL 33			DFCL 43			DFCL 53
Liczba prędkości		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Natężenie przepływu powietrza	m³/h	995	1340	1925	855	1550	2510	1815	2300	2790	2265	2855	3400	2905	3540	4400
Całkowita wydajność chłodnicza	kW	4,05	4,78	5,78	4,32	6,14	7,90	7,43	8,44	9,36	9,63	10,91	11,91	12,67	14,07	15,79
Pozorna wydajność chłodzenia	kW	3,42	4,24	5,49	3,29	5,08	7,12	6,02	7,10	8,16	7,70	9,05	10,16	10,31	11,82	13,78
Moc grzewcza	kW	7,91	9,73	12,33	7,75	11,92	16,44	14,27	16,80	19,10	18,06	21,21	23,85	23,64	27,14	31,42
Strata ciśnienia (chłodzenie)	kPa	7,0	9,6	13,7	8,7	16,9	27,4	18,7	23,8	28,8	18,4	23,5	22,6	17,2	21,2	26,5
Strata ciśnienia (ogrzewanie)	kPa	4,8	7,1	11,0	5,1	14,1	20,9	12,3	16,6	21,1	9,2	12,5	15,5	10,9	14,1	18,4
Pobór energii	W	136	175	240	180	273	340	390	470	523	445	550	680	541	703	885
Poziom mocy akustycznej	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Poziom ciśnienia akustycznego*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Dane odnoszą się do następujących warunków:
Chłodzenie: temperatura powietrza w pomieszczeniu +27 °C (termometr suchy), +19 °C (termometr mokry); temperatura wody na wlocie/wylocie +7/+12 °С.
Ogrzewanie: temperatura powietrza w pomieszczeniu +20 °C; temperatura wody na wlocie/wylocie +60/50 °C.

Klimakonwektor 2-rurowy 4-rzędowy. Specyfikacja

Specyfikacje	Jednostki	DFCL 14			DFCL 24			DFCL 34			DFCL 44			DFCL 54
Liczba prędkości		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Natężenie przepływu powietrza	m³/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Całkowita wydajność chłodnicza	kW	4,67	5,71	6,84	5,04	7,36	9,39	8,94	10,24	11,43	11,47	13,12	14,38	14,99	16,80	18,93
Pozorna wydajność chłodzenia	kW	3,72	4,79	6,09	3,70	5,82	7,95	6,90	8,17	9,40	8,79	10,38	11,68	11,63	13,41	15,63
Moc grzewcza	kW	8,76	11,22	14,20	8,77	13,76	18,71	16,43	19,50	22,36	20,86	24,69	27,90	27,08	31,31	36,49
Strata ciśnienia (chłodzenie)	kPa	6,0	8,8	12,4	6,7	13,5	21,4	16,3	21,0	25,8	14,6	18,8	22,6	13,5	16,8	21,2
Strata ciśnienia (ogrzewanie)	kPa	3,9	6,1	9,5	3,7	8,6	15,2	9,9	13,7	17,7	8,7	12,0	15,1	8,0	10,6	14,0
Pobór energii	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Poziom mocy akustycznej	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Poziom ciśnienia akustycznego*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Dane odnoszą się do następujących warunków:
Chłodzenie: temperatura powietrza w pomieszczeniu +27 °C (termometr suchy), +19 °C (termometr mokry); temperatura wody na wlocie/wylocie +7/+12 °С.
Ogrzewanie: temperatura powietrza w pomieszczeniu +20 °C; temperatura wody na wlocie/wylocie +50/45 °C.

Klimakonwektor 4-rurowy. Specyfikacja

Specyfikacje	Jednostki	DFCL 14+1			DFCL 24+1			DFCL 34+1			DFCL 44+1			DFCL 54+1
Liczba prędkości		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Natężenie przepływu powietrza	m³/h	910	1290	1775	850	1520	2285	1780	2235	2700	2225	2790	3295	2865	3475	4265
Całkowita wydajność chłodnicza	kW	4,57	5,65	6,75	5,03	7,32	9,23	8,90	10,17	11,32	11,42	13,04	14,29	14,93	16,74	18,80
Pozorna wydajność chłodzenia	kW	3,62	4,72	5,96	3,69	5,77	7,77	6,86	8,10	9,29	8,74	10,30	11,58	11,58	13,34	15,48
Moc grzewcza	kW	4,49	5,46	6,47	4,76	6,73	8,30	8,03	9,07	9,99	10,50	11,86	12,95	13,37	14,85	16,58
Strata ciśnienia (chłodzenie)	kPa	5,8	8,6	12,0	6,6	13,4	20,7	16,1	20,7	25,4	14,5	18,6	22,3	13,4	16,7	20,9
Strata ciśnienia (ogrzewanie	kPa	15,3	21,8	29,6	15,7	29,6	43,5	18,2	22,7	27,1	32,2	40,3	47,2	29,7	36,1	44,1
Pobór energii	W	127	170	226	176	262	330	375	458	515	440	542	670	530	678	851
Poziom mocy akustycznej	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Poziom ciśnienia akustycznego*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Dane odnoszą się do następujących warunków:
Chłodzenie: temperatura powietrza w pomieszczeniu +27 °C (termometr suchy), +19 °C (termometr mokry); temperatura wody na wlocie/wylocie +7/+12 °С.
Ogrzewanie: temperatura powietrza w pomieszczeniu +20 °C; temperatura wody na wlocie/wylocie +50/45 °C.

Klimakonwektor 4-rurowy. Specyfikacja

Specyfikacje	Jednostki	DFCL 13+1			DFCL 23+1			DFCL 33+1			DFCL 43+1			DFCL 53+1
Liczba prędkości		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Natężenie przepływu powietrza	m³/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Całkowita wydajność chłodnicza	kW	3,92	4,74	5,64	4,32	6,11	7,66	7,38	8,37	9,30	9,58	10,84	11,80	12,61	14,01	15,63
Pozorna wydajność chłodzenia	kW	3,28	4,18	5,30	3,29	5,05	6,83	5,97	7,03	8,07	7,65	8,97	10,04	10,26	11,76	13,62
Moc grzewcza	kW	4,58	5,51	6,58	4,78	6,76	8,44	8,07	9,12	10,08	10,53	11,93	13,04	13,42	14,92	16,73
Strata ciśnienia (chłodzenie)	kPa	6,6	9,4	13,2	8,7	16,8	25,8	18,4	23,5	28,4	18,3	23,2	27,5	17,1	21,0	26,1
Strata ciśnienia (ogrzewanie)	kPa	13,7	19,2	26,5	15,9	29,8	44,8	18,4	23,0	27,5	32,4	40,8	47,8	30,0	36,4	44,6
Pobór energii	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Poziom mocy akustycznej	dB(A)	46	52	59	47	57	65	58	62	66	60	65	69	64	69	75
Poziom ciśnienia akustycznego*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	55	55	60	66

Dane odnoszą się do następujących warunków:
Chłodzenie: temperatura powietrza w pomieszczeniu +27 °C (termometr suchy), +19 °C (termometr mokry); temperatura wody na wlocie/wylocie +7/+12 °С.
Ogrzewanie: temperatura powietrza w pomieszczeniu +20 °C; temperatura wody na wlocie/wylocie +50/45 °C.

Klimatyzatory o wysokiej wydajności z 4- i 6-rzędowym wymiennikiem ciepła

System 2-rurowy

Specyfikacje przy 150 Pa	Jednostki	DFCL 64			DFCL 66			DFCL 74			DFCL 76
Natężenie przepływu powietrza	m³/h	1880	3385	4800	1860	3350	4740	3925	5070	7100	3920	5050	7030
Całkowita wydajność chłodnicza	kW	12,42	18,73	22,89	14,36	22,59	28,28	21,54	25,33	30,63	26,09	31,17	38,42
Pozorna wydajność chłodzenia	kW	8,88	14,16	17,98	9,84	16,20	20,91	16,05	19,46	24,53	18,49	22,66	28,96
Moc grzewcza	kW	20,86	33,52	43,60	22,58	37,53	49,77	39,34	47,85	61,14	44,20	54,45	70,64
Strata ciśnienia (chłodzenie)	kPa	7,4	15,3	22,6	9,2	20,5	31,4	14,4	19,3	27,6	18,3	25,1	37,1
Strata ciśnienia (ogrzewanie)	kPa	3,9	9,1	14,7	4,4	11,0	18,2	8,5	12,1	18,8	9,7	14,2	22,6
Pobór energii	W	570	788	1191	565	771	1163	1610	1738	2502	1605	1720	2452
Poziom mocy akustycznej	dB(A)	63	71	77	63	71	77	71	75	81	71	75	81
Poziom ciśnienia akustycznego*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Dane odnoszą się do następujących warunków:
Chłodzenie: temperatura powietrza w pomieszczeniu +27 °C (termometr suchy), +19 °C (termometr mokry); temperatura wody na wlocie/wylocie +7/+12 °С.
Ogrzewanie: temperatura powietrza w pomieszczeniu +20 °C; temperatura wody na wlocie/wylocie +60/50 °C.

4-pipe system

Specyfikacje przy 150 Pa	Jednostki	DFCL 64+2			DFCL 66+2			DFCL 74+2			DFCL 76+2
Natężenie przepływu powietrza	m³/h	1860	3330	4680	1850	3300	4600	3920	5040	6980	3910	5000	6900
Całkowita wydajność chłodnicza	kW	12,33	18,56	22,52	14,10	22,04	27,53	21,53	25,25	30,36	26,08	30,98	38,04
Pozorna wydajność chłodzenia	kW	8,81	14,02	17,62	9,59	15,70	20,26	16,05	19,39	24,28	18,48	22,51	28,62
Moc grzewcza	kW	19,81	29,78	37,13	19,73	29,59	36,76	35,50	41,88	51,31	35,41	41,68	50,95
Strata ciśnienia (chłodzenie)	kPa	7,3	15,0	22,0	9,1	20,1	30,3	14,4	19,1	27,1	18,3	24,8	36,3
Strata ciśnienia (ogrzewanie)	kPa	11,9	24,9	37,0	11,8	24,6	36,3	23,8	32,0	46,1	23,7	31,7	45,5
Pobór energii	W	565	762	1137	560	749	1105	1605	1710	2417	1587	1677	2364
Poziom mocy akustycznej	dB(A)	63	71	77	63	71	77	75	81	71	75	75	81
Poziom ciśnienia akustycznego*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Dane odnoszą się do następujących warunków:
Chłodzenie: temperatura powietrza w pomieszczeniu +27 °C (termometr suchy), +19 °C (termometr mokry); temperatura wody na wlocie/wylocie +7/+12 °С.
Ogrzewanie: temperatura powietrza w pomieszczeniu +20 °C; temperatura wody na wlocie/wylocie +70/60 °C.

Wymiary

Wygląd i podłączenie klimakonwektorów DFCL

Wymiary klimakonwektorów DFCL

Model	A	B	C	D	E	F	G	H	L	M	N
DFCL1	1133	698	310	255	991	620	1185	54	245	50	249
DFCL2	1133	698	310	255	991	620	1185	54	245	50	249
DFCL3	1133	698	360	305	991	620	1185	54	295	50	299
DFCL4	1445	863	360	293	1302	775	1497	58	291	54	295
DFCL5	1445	863	435	368	1302	775	1497	58	367	54	370
