Klimakonwektor w domu: rodzaje, zasada działania i dobór urządzeń

Klimakonwektory zastępują tradycyjne systemy ogrzewania i chłodzenia w budynkach mieszkalnych i komercyjnych — możliwość ogrzewania i chłodzenia pomieszczeń z jednej instalacji wodnej to ich kluczowa przewaga. Jak działa klimakonwektor, czym różnią się poszczególne typy i co decyduje o doborze — to podstawa każdego projektu.

Jak działa klimakonwektor w systemie HVAC

Klimakonwektory to elementy końcowe systemu HVAC — same nie wytwarzają energii, lecz odbierają ją z centralnego źródła ciepła lub chłodu i przekazują do powietrza. Działają w oparciu o obieg wodny — czynnik chłodniczy nie opuszcza agregatu lub jednostki zewnętrznej. Do urządzenia doprowadzana jest ciepła albo zimna woda z instalacji. W klasycznej klimatyzacji czynnik chłodniczy krąży przez jednostkę wewnętrzną — to zasadnicza różnica.

Wentylator przepycha powietrze przez wymiennik ciepła zasilany wodą. Tak klimakonwektor pracuje zarówno w trybie grzania, jak i chłodzenia. W trybie grzania wymiennik przekazuje energię gorącej wody do powietrza nawiewanego do wnętrza. W trybie chłodzenia zimna woda tę energię odbiera — temperatura w pomieszczeniu spada. Podczas chłodzenia powstaje kondensat, który system odprowadzania skroplin musi usunąć na zewnątrz. Może to być odpływ grawitacyjny lub — gdy montaż na to nie pozwala — pompa skroplin.

Klimakonwektory wentylatorowe w instalacji

Wentylator w klimakonwektorach wentylatorowych nie jest dodatkiem — to on reguluje intensywność wymiany ciepła. Zmiana prędkości obrotowej to bezpośrednia regulacja mocy cieplnej strefy — bez pośrednich ogniw. Źródło zasilania określa warunki pracy wentylatora: pompa ciepła oddaje wodę przy niskim ΔT, więc przepływ powietrza musi być wyższy, aby domknąć bilans energetyczny. Przy kotle gazowym lub innym kotle parametry są odwrotne — wyższa temperatura zasilania pozwala na niższe obroty, ale wymiennik musi być dobrany do takiego zakresu. Dobór jednostki bez weryfikacji temperatur zasilania kończy się niedogrzaną lub niedochłodzoną strefą. Klimakonwektory wentylatorowe stosuje się w domach jednorodzinnych, budynkach biurowych i obiektach użyteczności publicznej, takich jak galerie handlowe czy sale widowiskowe.

Klimakonwektory indukcyjne — bez wentylatora elektrycznego

Klimakonwektory indukcyjne nie posiadają silnika elektrycznego. Powietrze tłoczone z centrali klimatyzacyjnej przez dysze indukuje przepływ powietrza z pomieszczenia przez wymiennik ciepła — wentylator elektryczny nie jest potrzebny. Brak wentylatora oznacza delikatny szum tła i mniejszy pobór prądu. Minusem jest uzależnienie od stałego zasilania powietrzem z centrali — dlatego klimakonwektory indukcyjne stosuje się w budynkach biurowych i galeriach handlowych, gdzie cicha praca jest priorytetem.

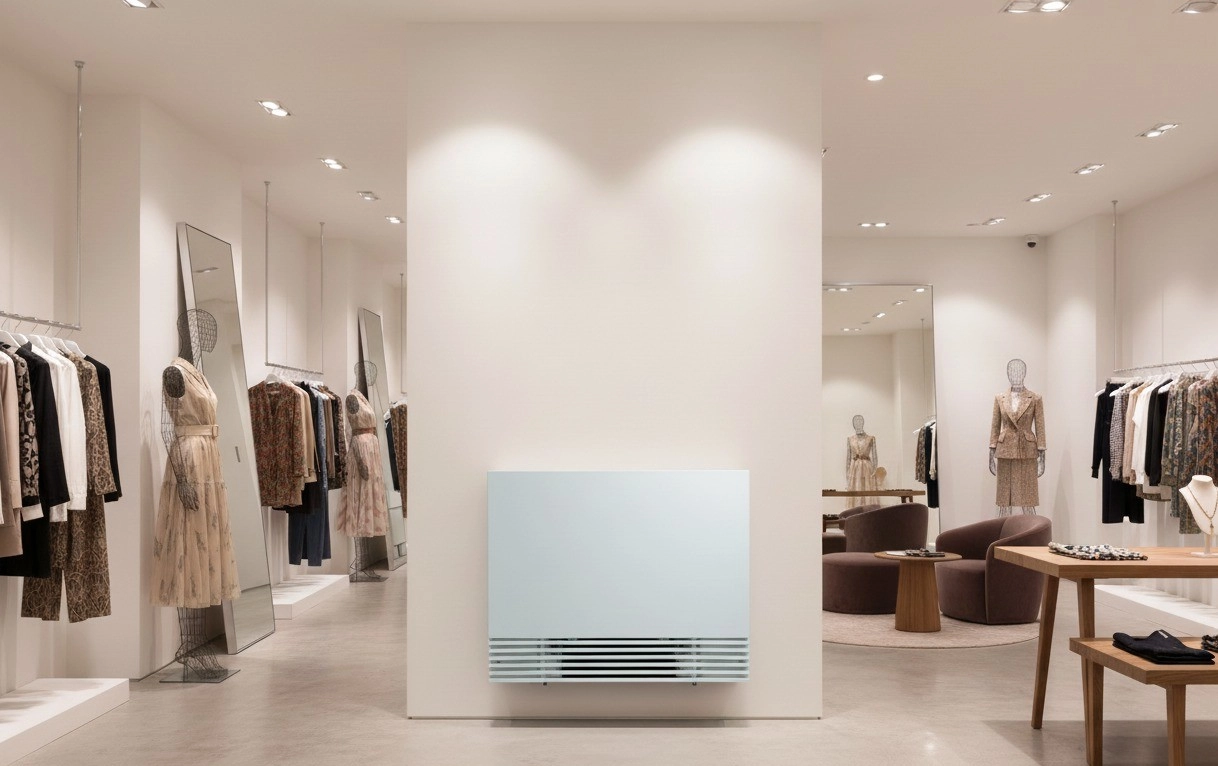

Klimakonwektor ścienny — montaż i właściwości

Klimakonwektor ścienny może wisieć nisko, wysoko albo na środkowej wysokości ściany — zależnie od projektu. To typ, który w domach jednorodzinnych i szerzej w budownictwie mieszkaniowym zdominował rynek. Niski koszt, kompaktowe wymiary i prosta instalacja robią swoje.

Pobierane powietrze przechodzi najpierw przez filtr, a następnie przez wymiennik ciepła. Filtrowanie powietrza to realna przewaga nad tradycyjnymi grzejnikami — klasyczne grzejniki w ogóle nie filtrują powietrza, klimakonwektory tak, dzięki czemu są bardziej przyjazne alergikom. Nawiew poziomy sprawdza się na krótkich dystansach — w dużych pomieszczeniach bywa niewystarczający.

Czym się różnią urządzenia ścienne od pozostałych typów

Klimakonwektor ścienny różni się od podłogowego i kasetonowego przede wszystkim kierunkiem nawiewu i zasięgiem strumienia. Wady klimakonwektorów ściennych to ograniczone pokrycie przy nieregularnym układzie przestrzennym i widoczna obudowa, która wpływa na estetykę wnętrza.

Zalety:

• niski koszt i łatwy montaż
• szeroka dostępność modeli
• regulacja prędkości wentylatora
• filtr powietrza w standardzie

Wady:

• zasięg nawiewu ograniczony do kilku metrów
• widoczna obudowa na ścianie
• konieczność doprowadzenia instalacji wodnej przy ścianie

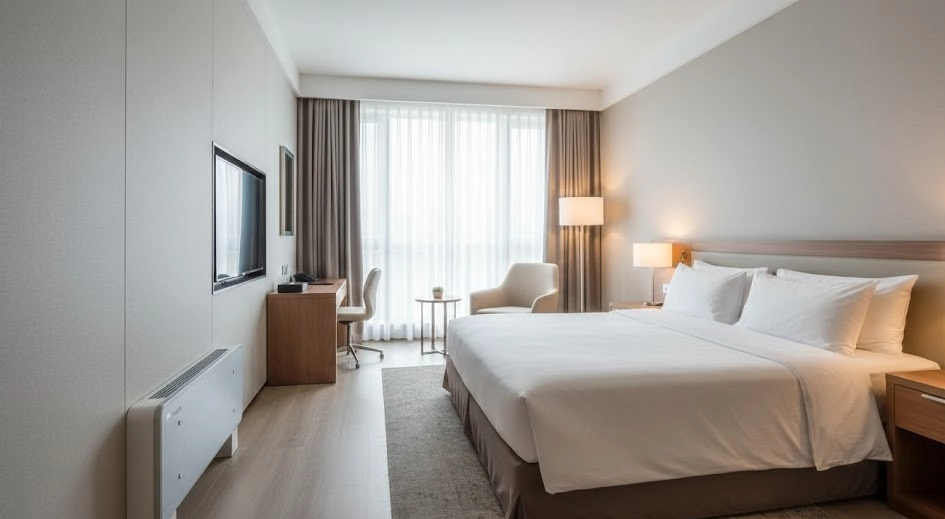

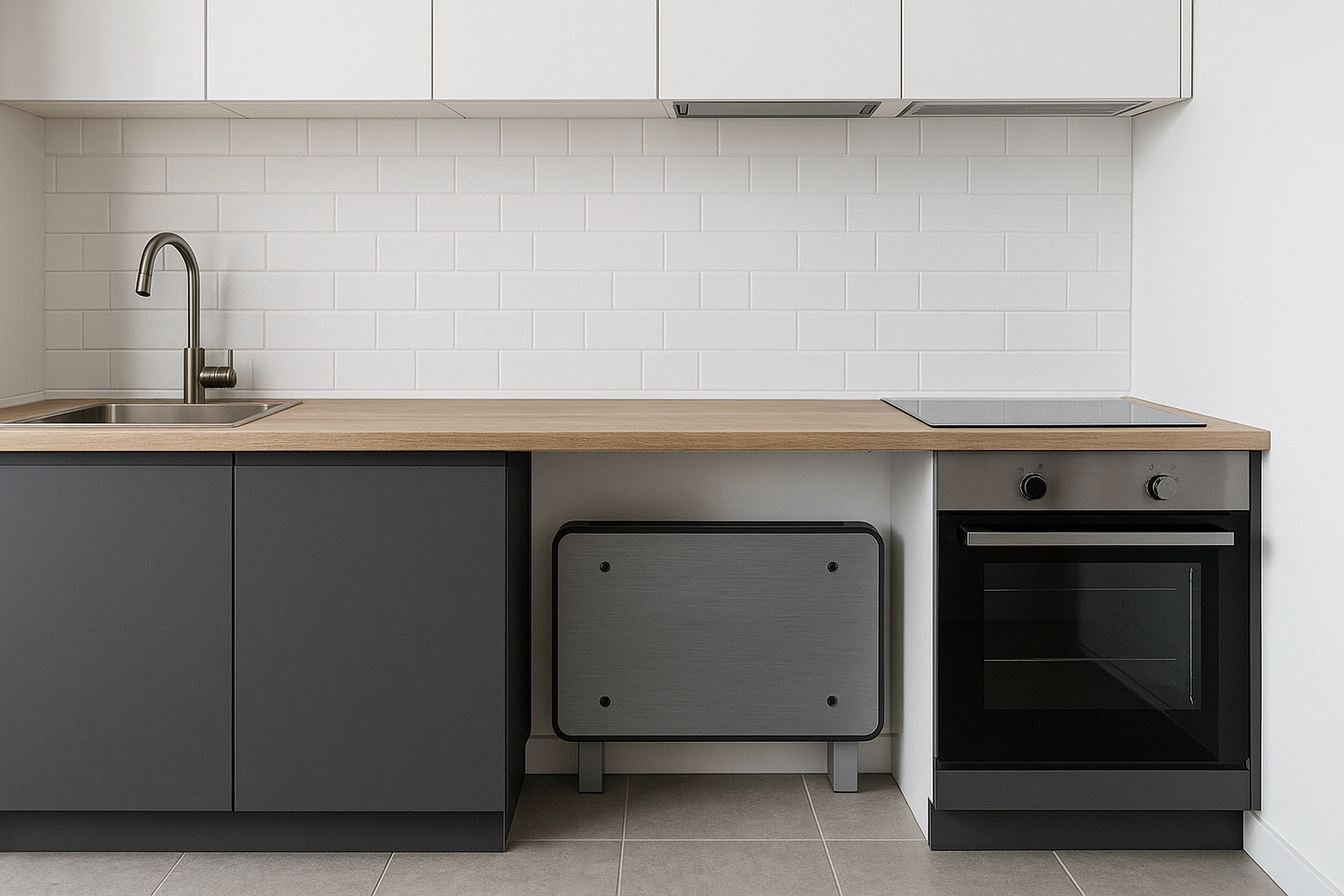

Klimakonwektor podłogowy — ogrzewanie od dołu

Klimakonwektor podłogowy ustawia się przy podłodze — pod oknem albo wzdłuż ściany zewnętrznej. Przy montażu przy posadzce ciepłe powietrze unosi się ku górze bez wymuszenia — równomierne ogrzewanie pomieszczenia to efekt naturalnej konwekcji. W trybie chłodzenia zimne powietrze opada ku podłodze, zapewniając przyjemny chłód w dolnej strefie. Przy dużych przeszkleniach ta strefa jest szczególnie narażona na przegrzewanie — ten typ urządzenia bezpośrednio to kompensuje i zapewnia wysoki komfort termiczny.

Zastosowanie klimakonwektorów podłogowych ma sens zwłaszcza tam, gdzie ogrzewanie podłogowe jest trudne do wykonania. Remontowane budynki z betonowymi stropami to klasyczny przykład. W takich przypadkach klimakonwektory sprawdzają się jako samodzielny system grzewczy i chłodniczy.

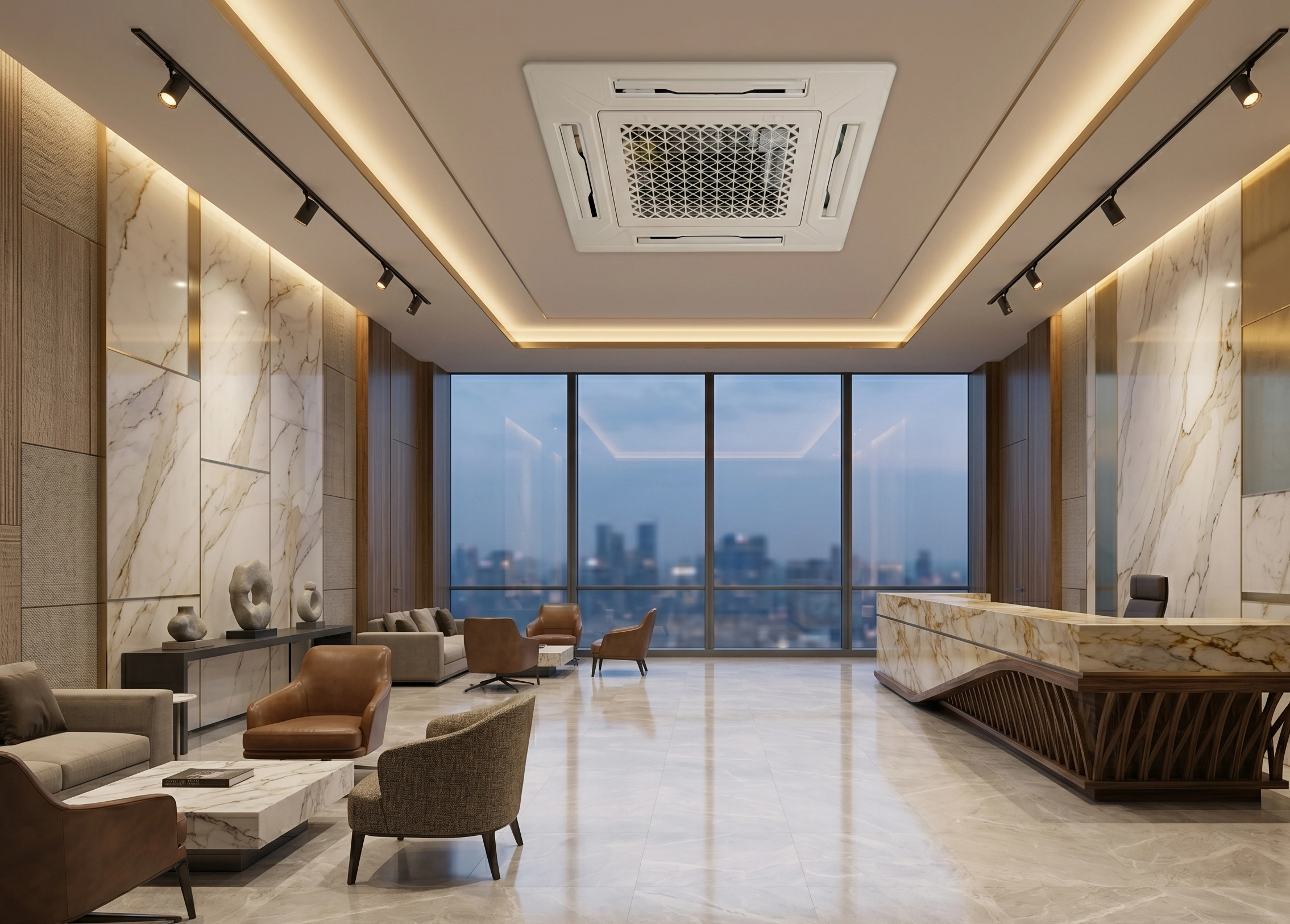

Klimakonwektor kasetonowy — rozwiązanie w sufitach podwieszanych

Klimakonwektor kasetonowy montowany jest w sufitach podwieszanych i nawiewa w czterech kierunkach. Urządzenie jest niemal niewidoczne — spod sufitu wystaje tylko ramka nawiewna. Nawiew w czterech kierunkach likwiduje strefy martwe — przyjemny chłód i ciepło docierają równomiernie do całego pomieszczenia. Stąd klimakonwektory kasetonowe trafiają przede wszystkim do pomieszczeń komercyjnych, galerii handlowych i sal widowiskowych, gdzie powierzchnia i układ nie pozwalają na nawiew jednostronny.

Wersje czterorurowe wyposażone są w dwa oddzielne wymienniki ciepła — jeden do grzania, drugi do chłodzenia. Dzięki dwóm wymiennikom taka konstrukcja pozwala jednocześnie grzać w jednych strefach i chłodzić w innych, bez przełączania całej instalacji. Liczba wymienników — jeden lub dwa — determinuje możliwości instalacyjne. Nie można jej zmienić po zakupie urządzenia. Ich konfiguracja decyduje, czy urządzenie może pracować w systemie dwururowym czy czterorurowym — ten parametr należy ustalić już na etapie projektu.

Klimakonwektor sufitowy — montaż bez sufitu podwieszanego

Klimakonwektor sufitowy mocuje się bezpośrednio do stropu — bez sufitu podwieszanego i bez ukrytej instalacji. W przestrzeniach komercyjnych i obiektach użyteczności publicznej z wysokimi lub niestandardowymi pomieszczeniami bywa jedynym wykonalnym rozwiązaniem.

Porównanie klimakonwektora ściennego i podłogowego

Wybór między typem ściennym a podłogowym zależy od układu pomieszczenia, lokalizacji instalacji wodnej i charakteru przegród zewnętrznych — nie od ceny ani wyłącznie od estetyki.

Typ ścienny sprawdza się w standardowych pomieszczeniach. Typ podłogowy ma przewagę przy dużych przeszkleniach — naturalna konwekcja wspiera pracę urządzenia.

Klimakonwektory dwururowe i czterorurowe — podział instalacyjny

Podział na klimakonwektory dwururowe i czterorurowe to nie kwestia budżetu, lecz odpowiedzi na pytanie, czy ogrzewanie i chłodzenie mają działać jednocześnie w różnych strefach. Ten wybór rzutuje na cały projekt instalacji i nie da się go zmienić po jej wykonaniu.

Klimakonwektory czterorurowe — pełna elastyczność

Klimakonwektory czterorurowe mają dwa wymienniki ciepła, zasilane z dwóch niezależnych par rur — jeden do ogrzewania, drugi do chłodzenia. Taka liczba wymienników pozwala grzać jedne pomieszczenia i równocześnie chłodzić inne, bez przestawiania instalacji. System dwururowy wykorzystuje jedną parę rur transportujących wodę grzewczą lub lodową — nie da się w nim jednocześnie grzać i chłodzić.

Czynnik chłodniczy a instalacja wodna

Czynnik chłodniczy w systemach z klimakonwektorami krąży wyłącznie w agregacie lub jednostce zewnętrznej — nie dociera do klimakonwektorów. W trybie chłodzenia do urządzeń trafia woda lodowa, w trybie ogrzewania — ciepła woda. Instalacji wodnej nie dotyczą restrykcje związane z obecnością czynnika chłodniczego w przestrzeni użytkowej — to istotna przewaga względem klasycznej klimatyzacji.

Efektywność energetyczna klimakonwektorów

Efektywność energetyczna klimakonwektorów nie wynika wyłącznie z samego urządzenia — decydują o niej temperatury zasilania oraz odpowiednie źródło ciepła. Nowoczesne pompy ciepła osiągają najwyższy COP przy niskich temperaturach zasilania, a klimakonwektory są do tych warunków konstrukcyjnie dostosowane. Tradycyjnych grzejników to nie dotyczy — wymagają temperatur, przy których pompa traci efektywność. W domach jednorodzinnych zasilanie rzędu 35–45°C to zakres, w którym klimakonwektory pracują optymalnie i zapewniają wysoką efektywność grzewczą. Urządzenia tego typu są z tym źródłem naturalnie zgodne.

Poziom hałasu zależy od prędkości wentylatora oraz izolacji akustycznej obudowy. Na średniej prędkości praca jest mało słyszalna w tle. Komfort użytkowania poprawia też krótki czas reakcji — wentylator startuje natychmiast, a temperatura zmienia się szybciej niż przy ogrzewaniu płaszczyznowym.

Klimakonwektory w domach jednorodzinnych

Zastosowanie klimakonwektorów w domach jednorodzinnych dynamicznie rośnie jako element instalacji z pompą ciepła. Urządzenia realizują ogrzewanie i chłodzenie bez potrzeby osobnych systemów. To rozwiązanie ekonomicznie uzasadnione — jedna pompa ciepła obsługuje oba tryby.

Dobór klimakonwektora do domu obejmuje następujące etapy:

1. Obliczenie zapotrzebowania cieplnego danego pomieszczenia — bez tego dobór mocy nie ma sensu.
2. Dobór odpowiedniego źródła ciepła — pompy ciepła, kotła lub innego — z weryfikacją wymaganych temperatur zasilania.
3. Zaplanowanie systemu odprowadzania skroplin — w trybie chłodzenia jest on niezbędny; jego brak uniemożliwia pracę urządzenia.
4. Rozmieszczenie urządzeń z uwzględnieniem właściwej liczby punktów nawiewu w każdym pomieszczeniu.

Klimakonwektory świetnie współpracują z ogrzewaniem podłogowym: podłogówka grzeje w sezonie zimowym, klimakonwektory pozwalają chłodzić latem — a chłodzenie latem z tej samej instalacji to realna oszczędność.

Jak wybrać klimakonwektor do domu — porównanie producentów

Rodzaje klimakonwektorów różnią się u poszczególnych producentów zakresem temperatur zasilania, poziomem hałasu i dostępnymi typami montażu. Żaden producent nie dominuje we wszystkich parametrach — dobór powinien wynikać z wymagań instalacji.

Popularne marki i ich profil

• Daikin — szeroka gama urządzeń dla sektora komercyjnego i obiektów wielofunkcyjnych
• Mycond — klimakonwektory zoptymalizowane pod systemy z pompą ciepła i niskie temperatury zasilania
• Gree — ekonomiczne rozwiązania dla sektora mieszkaniowego
• Midea — urządzenia masowe dostępne w szerokim przedziale cenowym

Porównanie wybranych parametrów

Modele ścienne dostępne są u wszystkich wymienionych producentów. Klimakonwektory przystosowane do pracy z pompą ciepła przy niskich temperaturach zasilania oferują tylko wybrani producenci — warto to zweryfikować przed zakupem.

Typowe błędy przy wyborze

Klimakonwektor pracujący niezgodnie z parametrami instalacji nie spełni oczekiwań — niezależnie od marki. Najczęstsze błędy to:

• Zaniżona moc — brak obliczeń zapotrzebowania cieplnego prowadzi do doboru zbyt słabego urządzenia
• Pominięcie odprowadzenia skroplin — brak właściwego odprowadzenia skroplin w trybie chłodzenia wymaga interwencji serwisowej
• Zły podział instalacyjny — montaż klimakonwektora dwururowego tam, gdzie wymagana jest jednoczesna praca grzewczo-chłodnicza, jest błędem projektowym

Wnioski

Typ urządzenia — ścienny, podłogowy, kasetonowy czy sufitowy — wynika z architektury budynku, a nie z samych preferencji estetycznych. Podział na systemy dwururowe i czterorurowe decyduje o elastyczności operacyjnej całej instalacji. Skuteczność chłodzenia i efektywność ogrzewania zależą przede wszystkim od doboru źródła ciepła i temperatur zasilania — nie od marki klimakonwektora. System ogrzewania oparty na pompie ciepła i system kotłowy mają różne wymagania hydrauliczne; dobór urządzeń musi to uwzględniać od początku projektu.

Pytania i odpowiedzi (FAQ)

Czym klimakonwektor różni się od tradycyjnego grzejnika?
Grzejnik pracuje tylko w jednym kierunku — oddaje ciepło. Tradycyjnych grzejników nie można przełączyć na chłodzenie, nie mają filtra powietrza, nie zatrzymują pyłu. Klimakonwektor łączy wentylator z wymiennikiem ciepła: latem schładza, zimą ogrzewa, przez cały rok filtruje powietrze — stąd jest bardziej przyjazny alergikom. Ciepło zimą i chłód latem — z tego samego systemu, bez dodatkowych kosztów.

Co lepsze — ścienny czy podłogowy typ klimakonwektora?
Typ ścienny kosztuje mniej i montuje się szybciej. Typ podłogowy radzi sobie lepiej przy ścianie zewnętrznej — zapewnia równomierniejsze ogrzewanie i lepsze chłodzenie w dużych wnętrzach. O wyborze decydują układ pomieszczenia i lokalizacja instalacji wodnej, nie estetyka.

Czy klimakonwektor współpracuje z pompą ciepła?
Tak. Klimakonwektory sprawdzają się w instalacjach z pompą ciepła z prostego powodu: pracują przy niskich temperaturach zasilania, a pompa ciepła osiąga najwyższy COP właśnie w tym zakresie. Ogrzewanie i chłodzenie pomieszczeń z jednej instalacji, bez dodatkowych systemów — to w domach jednorodzinnych argument zarówno techniczny, jak i ekonomiczny.

Jakie rodzaje klimakonwektorów są dostępne?
Rodzaje klimakonwektorów według montażu: ścienny, podłogowy, kasetonowy, sufitowy. Podział według instalacji: dwururowe i czterorurowe — ta druga różnica ma większe znaczenie projektowe. Na rynku dostępne są urządzenia takich marek jak Mycond, Daikin, Gree i Midea.

Czy klimakonwektor może zastąpić klasyczne grzejniki?
Tak — urządzenia typu klimakonwektor mogą całkowicie zastąpić klasyczne grzejniki w nowych instalacjach. Oferują przy tym pracę latem, znacznie szybszą zmianę temperatury niż ogrzewanie płaszczyznowe, a także filtrację powietrza. Zastosowanie klimakonwektorów jako jedynego systemu grzewczo-chłodniczego w całym budynku jest rozwiązaniem sprawdzonym technicznie.
