Wybór między klimakonwektorem a tradycyjnym grzejnikiem to w praktyce wybór między jedną instalacją wodną obsługującą dwie funkcje a dwoma osobnymi systemami. Klimakonwektory realizują ogrzewanie i chłodzenie w jednej jednostce – bez czynnika freonowego po stronie użytkownika. To przesądza o ich miejscu w projektach, gdzie liczy się prostota infrastruktury i możliwość rozbudowy.
Klimakonwektor co to jest – definicja i zastosowanie
Klimakonwektor to urządzenie złożone z wymiennika ciepła i wentylatora, zasilane wodą z instalacji grzewczej lub chłodniczej. Klimakonwektor wodny wyróżnia się tym, że czynnikiem roboczym jest woda – nie freon. Po stronie pomieszczenia krąży wyłącznie czynnik chłodząco grzewczym w postaci wody lub jej mieszanina z glikolem, co wyklucza ryzyko wycieku freonu. To odbiornik końcowy instalacji wodnej – wpięty w obieg, pobiera energię i oddaje ją do strefy. Czujnik temperatury powietrza i zawór regulacyjny działają razem: pierwsza mierzy odchylenie, drugi koryguje przepływ. Zarządzanie odbywa się pomocą aplikacji mobilnej lub z poziomu systemu BMS.
Typowe miejsca zastosowań:
- budynki biurowe, hotele i galeriach handlowych,
- budynkach mieszkalnych i domach jednorodzinnych,
- budynkach użyteczności publicznej z wymaganiami zmiennego obciążenia cieplnego.
Jak działa klimakonwektor – zasada wymiany ciepła i regulacja
Podstawy mechanizmu działania
Wymiennik ciepła to serce układu – jego powierzchnia i natężenie przepływu wody w instalacji grzewczej lub chłodniczej decydują o tym, ile energii jednostka może przekazać strefie. Przy zbyt małym przepływie wydajność spada proporcjonalnie. Zimą przez wymiennik przepływa woda gorąca z pompy ciepła albo kotła, latem – woda schłodzona przez agregat. Silnik elektryczny napędza wentylator, który wymusza obieg powietrza przez lamelki wymiennika ciepła – bez tego efekt termiczny byłby kilkukrotnie mniejszy. W trybie chłodzenia na powierzchni wymiennika skrapla się wilgoć z powietrza obiegowego. W trybie chłodzenia sprawny system odprowadzania skroplin to warunek bezawaryjnej eksploatacji – jego zaniedbanie prowadzi do zawilgocenia przegród budowlanych. W trybie chłodzenia urządzenie wytrzymuje długi czas bez usterek pod warunkiem, że skropliny są regularnie odprowadzane.
Osiąganie zadanej temperatury
Wbudowany czujnik temperatury powietrza stale monitoruje strefę i przesyła sygnał do sterownika obiegu wodnego. Działa klimakonwektor stabilnie wtedy, gdy ciśnienie i przepływ wody mieszczą się w granicach projektowych. Kiedy zmierzona wartość zrówna się z zadanej temperatury, zawór dławiący ogranicza przepływ – instalacja utrzymuje optymalne warunki bez wahań. Wentylator aktywnie przepędza powietrze przez wymiennik, dlatego uzyskanie pożądanej temperatury jest tu szybsze niż przy tradycyjnych grzejnikach.
Odpowiedniej ilości wody w obiegu nie da się pominąć przy projektowaniu – każdy niedobór przekłada się wprost na spadek skuteczności grzania i chłodzenia.
Kontrola temperatury w pomieszczeniu i powietrzu obiegowym
Działa klimakonwektor w trybie ciągłym, stale kontrolując temperatury w pomieszczeniu i reagując na każde odchylenie. Czujnik wbudowany w obudowę mierzy aktualną wartość w strefie i wysyła sygnał do sterownika. Precyzyjne dozowanie przepływu wody realizuje zaworu regulacyjnego – element sterujący ilością medium grzewczego lub chłodniczego w danym pomieszczeniu. Precyzyjna kontrola temperatury w pomieszczeniu jest niedostępna w tradycyjnych grzejnikach. Każda strefa regulowana jest niezależnie – klimakonwektor nie reaguje na warunki panujące w sąsiednich pomieszczeniach, tylko na to, co dzieje się w jego własnej strefie.
W budynkach z dużym udziałem przeszkleń ogrzewanie płaszczyznowe traci na skuteczności – reaguje za wolno na skokowe zmiany temperatury powietrza zewnętrznego. Tam jednostka wentylatorowa koryguje odchylenia szybciej, bo aktywnie przepędza powietrze przez wymiennik. Dodatkową regulację zapewniają klimakonwektory indukcyjne, które sterują przepływem powietrza z wentylacji centralnej.
Podział klimakonwektorów – typy montażu
Podział klimakonwektorów ze względu na montaż obejmuje trzy podstawowe typy:

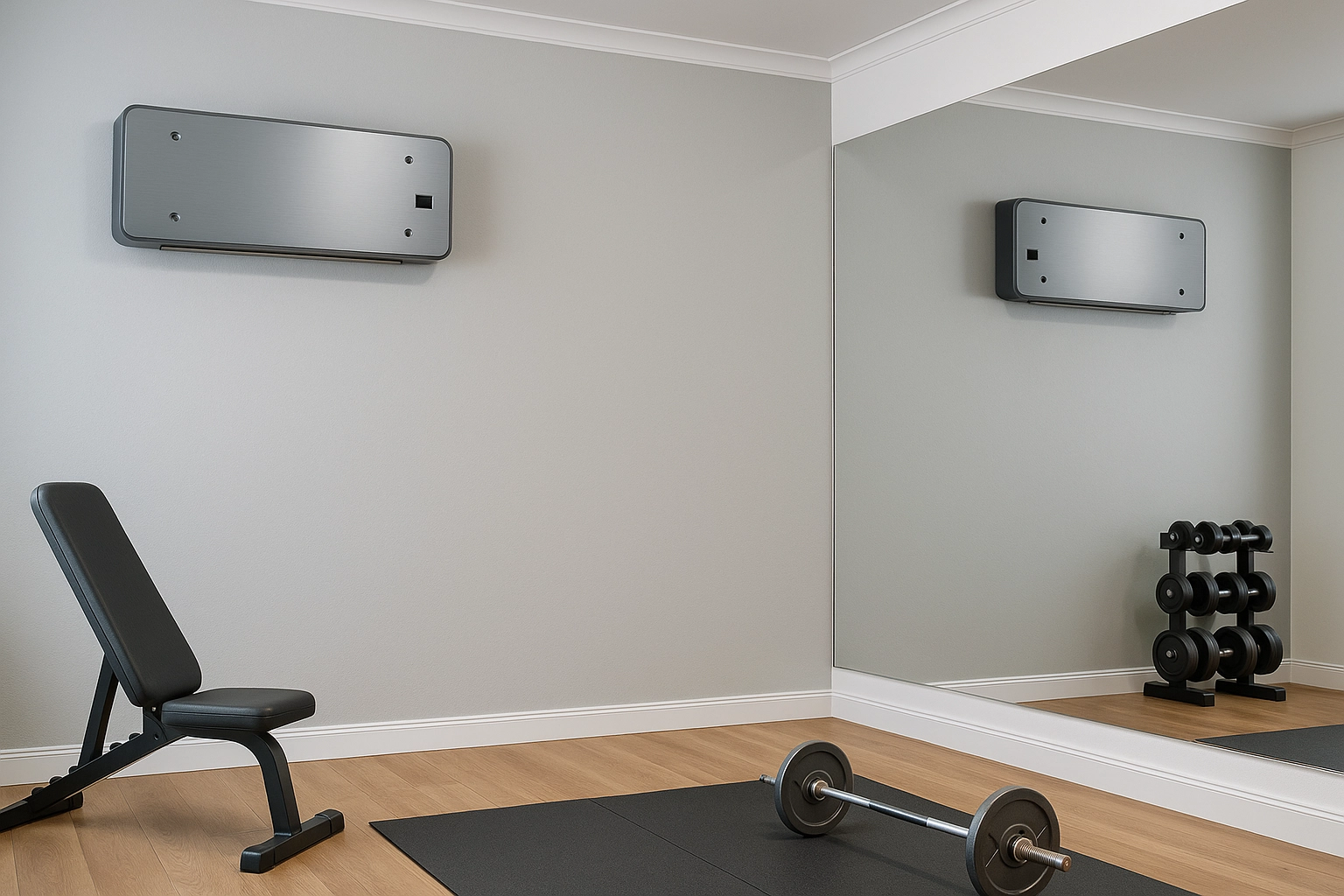

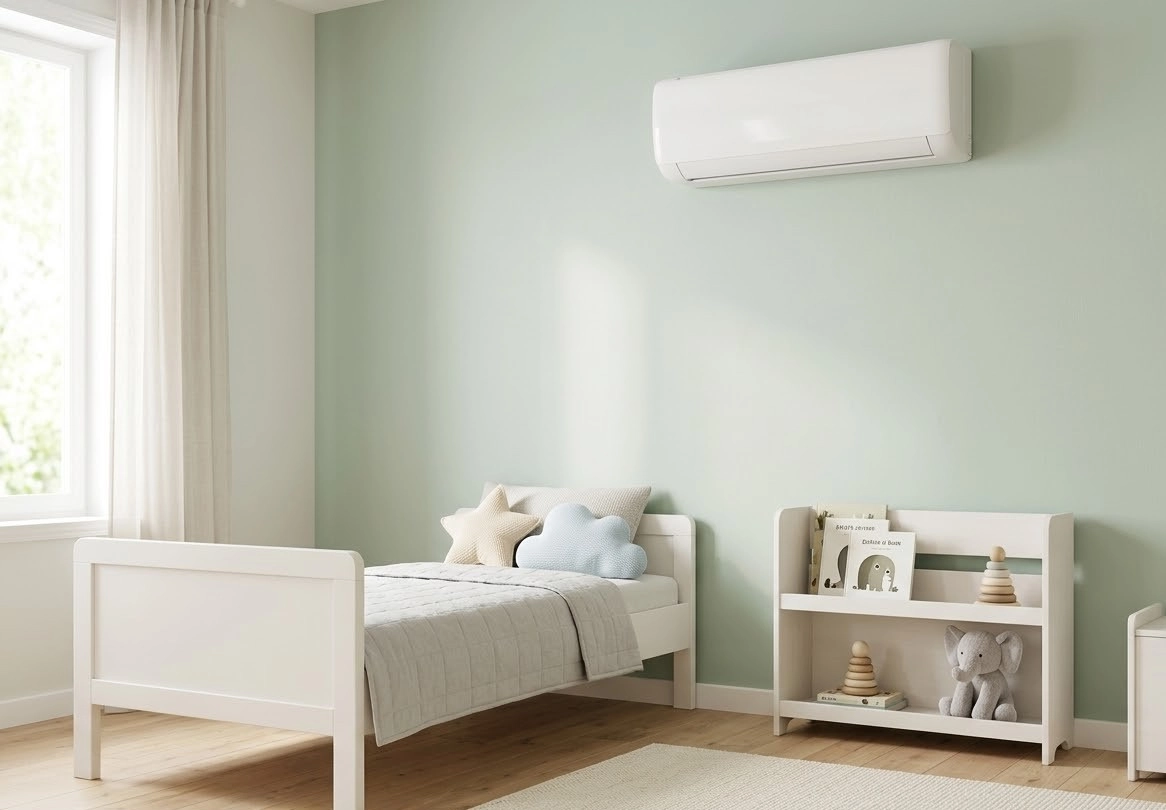

Klimakonwektor ścienny – montowany na ścianach pomieszczeń, przypomina klimatyzator splitowy. Klimakonwektor ścienny nie wymaga prac budowlanych i łatwo integruje się z istniejącą instalacją grzewczą.

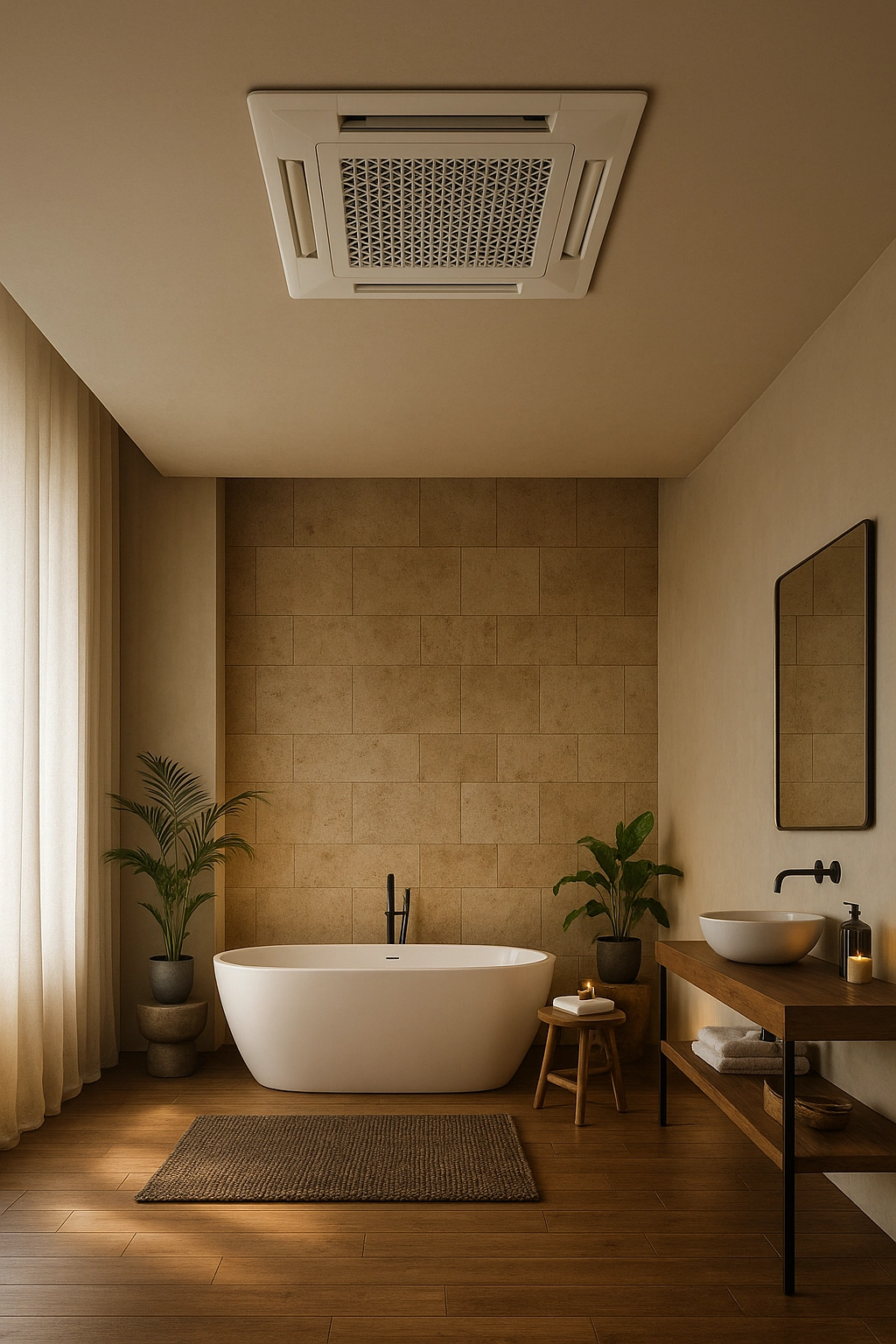

Klimakonwektor podsufitowy i kasetowy – model podsufitowy montuje się w suficie podwieszanym lub pod sufitem. Kasety w suficie podwieszanym są niemal niewidoczne po montażu. Ich instalacja w suficie podwieszanym wymaga przestrzeni technicznej nad stropem.
Klimakonwektor podłogowy – klimakonwektor podłogowy instaluje się przy posadzce lub wbudowuje w podłogę. Jest co najmniej inwazyjnym sposobem modernizacji systemów grzewczych przy przeszklonych fasadach i uznawany za idealnym rozwiązaniem tam, gdzie montaż naścienny nie wchodzi w grę.
Zastosowanie w domach jednorodzinnych
W domach jednorodzinnych zestawianych z pompami ciepła lub kotłami kondensacyjnymi najczęściej stosuje się modele ścienne i podłogowe. Dobór mocy do metrażu to punkt krytyczny – przy niedoszacowaniu zapotrzebowania modele niskotemperaturowe nie nadążą z korektą temperatury w strefie. Klimakonwektor zapewnia chłodzenia pomieszczeń latem i ogrzewanie zimą w każdym pomieszczeniu bez dodatkowych urządzeń, ale tylko wtedy, gdy źródło zasilania dostarcza wodę o parametrach zgodnych z projektem. Tam gdzie elewacja jest mocno przeszklona, warianty podłogowe dają ogrzewanie każdego pomieszczeniu bez ingerencji w wygląd ściany.
Rodzaje klimakonwektorów – klasyfikacja techniczna
Podział według liczby rur instalacyjnych:
- Dwururowe – pracują albo w trybie grzewczym, albo chłodzenia. Tańsze w montażu, prostsze w eksploatacji.
- Czterorurowe – klimakonwektory czterorurowe posiadają dwoma wymiennikami: grzewczym i chłodniczym, co pozwala jednocześnie obsługiwać strefy w różnym trybie termicznym.
Klimakonwektor wentylatorowy i indukcyjny
Klimakonwektor wentylatorowy to standard rynkowy – napędzany silnikiem wentylator aktywnie wymusza obieg powietrza przez wymiennik ciepła. Klimakonwektor indukcyjny działa inaczej: strumień powietrza z centrali klimatyzacyjnej indukuje przepływ bez wentylatora. W budownictwie mieszkalnym klimakonwektory wentylatorowe dominują – decyduje o tym niższy koszt produkcji i prostota serwisu. W szpitalach czy salach konferencyjnych rachunek wychodzi inaczej: budynkach użyteczności publicznej z rygorystycznymi wymaganiami akustycznymi wentylator staje się problemem, nie zaletą – stąd wybór pada na klimakonwektory indukcyjne. Klimakonwektor indukcyjny nie wymaga konserwacji wentylatora, co w obiektach z ograniczonym dostępem serwisowym ma realne znaczenie.
Klimakonwektory wentylatorowe oferują szerszy zakres regulacji prędkości i szybciej reagują na zmiany warunków. Klimakonwektory wentylatorowe są też łatwiejsze w serwisowaniu niż modele indukcyjne. W tej kategorii jego rodzaje obejmują też urządzenia kanałowe z wentylatorem – modele jedno- i wielostrefowe.
Klimakonwektory i pompy ciepła – współpraca w instalacjach HVAC
Pompy ciepła to jedno z najczęściej stosowanych źródeł zasilania dla klimakonwektora z konkretnego powodu: podają wodę w zakresie 35–55°C, który pokrywa się z wymaganiami modeli niskotemperaturowych – bez podgrzewania do parametrów kotłowych. Układ rewersyjny realizuje ogrzewanie i chłodzenie bez zmiany instalacji, wyłącznie przez zmianę kierunku pracy. W budynkach z niskim zapotrzebowaniem na ogrzewanie różnica efektywności względem kotła gazowego jest wyraźna – pompy ciepła wygrywają przy niskim ΔT i dobrze zaizolowanej przegrodzie. Temperatura zasilania idealnie współgra z wymaganiami wymiennika w modelach niskotemperaturowych, co ogranicza straty energii. Staranny dobór przepływów jest konieczny – optymalne warunki pracy wymiennika zapewniają najwyższą efektywność. Modele czterorurowe w połączeniu z rewersyjnym źródłem pozwalają jednocześnie obsługiwać ogrzewanie i chłodzenie pomieszczeń w różnych strefach. W dużych obiektach użyteczności publicznej źródło rewersyjne przejmuje zarówno rolę agregatora chłodu, jak i wytwórcy energii grzewczej.
W większych budynkach biurowych i hotelach urządzenia zasilane są z agregatów wody lodowej. Dzięki centrali klimatyzacyjnej możliwe jest sterowanie warunkami osobno w każdej strefie, a układu grzewczego i chłodniczego nie trzeba dublować – wystarczy jeden rurociąg, przez który przepływa woda do wszystkich stref budynku.
Wpływ temperatury powietrza zewnętrznego na pracę instalacji
Spadek temperatury powietrza zewnętrznego poniżej punktu obliczeniowego oznacza dla pompy ciepła realny spadek COP – niekiedy o 20–40% względem warunków nominalnych. Projektant uwzględnia to przy doborze mocy: niedoszacowanie rezerwy mocy przy niskich temperaturach zewnętrznych skutkuje tym, że jednostki nie nadążą z ogrzewaniem stref o dużym przeszkleniu. Klimakonwektor wentylatorowy reaguje na takie zmiany szybciej niż ogrzewanie płaszczyznowe, bo aktywnie koryguje temperaturę w strefie.
Fan coil a grzejnik i klimatyzacja – porównanie
Fan coil osiąga wyższą wydajność grzewczą i chłodniczą przy tej samej powierzchni pomieszczenia niż tradycyjnych grzejników – i to bez konieczności montażu osobnego klimatyzatora. Tradycyjnych grzejników nie można użyć do chłodzenia pomieszczeń, więc przy tym urządzeniu jest się siłą rzeczy krok do przodu. Praca z niższą temperaturą zasilania sprawia, że urządzenie dobrze współgra z ogrzewaniem płaszczyznowym i pompami ciepła. Działa klimakonwektor szczególnie efektywnie w takich niskotemperaturowych układach.
Klimakonwektory nie używają czynnika chłodniczego po stronie użytkownika – czynnika chłodniczego jest tu wyłącznie woda lub glikol. W klimakonwektorach czynnika chłodniczego nie stosuje się po stronie stref, a klimakonwektorach czynnikiem chłodniczym jest wyłącznie woda – czynnik chłodząco grzewczy po stronie użytkownika jest więc bezpieczny w obsłudze. Instalacja oparta na kotle lub pompie ciepła nie współpracuje wprost z klasycznej klimatyzacji freonowej – integracja wymaga odrębnych układów. Klimakonwektory wodne pod tym względem wypadają korzystniej: są bardziej przyjazne środowisku, mają prostszy serwis i niższe wymagania formalne związane z czynnikiem. Systemy wentylacyjno-grzewcze oparte na klimakonwektorach wodnych zapewniają też wyższy komfort niż ogrzewanie konwekcyjne. Ogrzewanie płaszczyznowe reaguje wolno, a urządzenie uzupełnia ogrzewanie płaszczyznowe, szybko korygując temperaturę w strefie po napływie chłodnego powietrza z zewnątrz.
Jak wybrać klimakonwektor – porównanie producentów
Kryteria doboru i porównanie marek
Wybrać klimakonwektor właściwy do obiektu pomaga analiza trzech kryteriów: rodzaj układu hydraulicznego, wymagania akustyczne i poziom automatyki. Dobór zawsze odbywa się indywidualnie do warunków obiektu. Do popularnych marek należą Mycond, Daikin, Gree i Midea – każda oferuje różne typów klimakonwektorów: od ściennych po kasetowe i kanałowe.
| Parametr | Mycond | Daikin | Gree | Midea |
|---|---|---|---|---|
| Efektywność energetyczna | wysoka | wysoka | średnia–wysoka | średnia |
| Poziom hałasu | niski | niski | średni | średni |
| Integracja z BMS | pełna | pełna | częściowa | częściowa |
| Dostępne typy | ścienny, kaseta, kanał | ścienny, kaseta, kanał | ścienny, kanał | ścienny, kanał |
| Sterowanie | BMS, aplikacja | BMS, aplikacja | panel lokalny | panel lokalny |
Mycond oferuje modele dedykowane do pracy z pompami ciepła niskotemperaturowymi. Daikin, Gree i Midea posiadają rozwiązania w tej kategorii, różniące się zakresem automatyki.
Mieszkania i domy jednorodzinne
Przy wyborze dla domu jednorodzinnego zwykle nie ma potrzeby sięgać po skomplikowane konfiguracje. Para: klimakonwektor ścienny lub podłogowy plus pompa ciepła albo kocioł kondensacyjny – działa sprawnie i jest sprawdzona w praktyce. Wersja dwururowa w zupełności wystarcza, gdy nie planuje się jednoczesnego ogrzewania i chłodzenia w różnych pomieszczeniach. Dobór mocy powinien opierać się na obliczeniach strat ciepła konkretnej przegrody – sama liczba metrów kwadratowych mówi za mało, szczególnie w domach z dużym przeszkleniem lub słabą izolacją dachu. Dobrze dobrany model zapewnia chłodzenia pomieszczeń latem i ogrzewanie zimą w każdym pomieszczeniu, bez konieczności montażu osobnych urządzeń.
Biura i obiekty komercyjne
W obiektach komercyjnych dominują modele kasetowe i kanałowe w wersji czterorurowej, zintegrowane z systemem BMS. Czterorurowy układ pozwala na jednoczesne ogrzewanie i chłodzenie w różnych strefach budynku – co w biurach z różnym nasłonecznieniem fasad jest koniecznością, nie luksusem. Integracja z BMS umożliwia harmonogramowanie pracy, zdalne zarządzanie i monitoring zużycia energii. Przy dużych obiektach warto rozważyć zasilanie z agregatu wody lodowej, który zapewnia stabilne parametry niezależnie od warunków zewnętrznych.
Hotele i obiekty wymagające ciszy
W hotelach i salach konferencyjnych poziom hałasu jest parametrem krytycznym. Tu sprawdza się klimakonwektor indukcyjny – bez wentylatora elektrycznego, co eliminuje główne źródło hałasu. Alternatywą są modele wentylatorowe z certyfikatem niskiego poziomu dźwięku i regulacją prędkości wentylatora. Warto też zwrócić uwagę na system odprowadzania skroplin – w obiektach hotelowych jego awaria oznacza natychmiastowy problem z gościem w pokoju.
Systemy z chłodzeniem
Tam gdzie chłodzenie jest priorytetem – magazyny serwerów, laboratoria, budynki z dużym zyskiem ciepła od nasłonecznienia – kluczowe są modele z wydajnym systemem odprowadzania skroplin i rewersyjną pracą. System odprowadzania skroplin musi być zaprojektowany z odpowiednim spadkiem i pojemnością tacy ociekowej. Warto wybrać modele z czujnikiem przepełnienia tacy – minimalizuje to ryzyko zalania przy długiej pracy chłodniczej.
Wady klimakonwektorów – co warto wziąć pod uwagę
Wady klimakonwektorów obejmują przede wszystkim zależność od centralnego źródła ciepła i chłodu. Awaria kotła, agregatu lub pompy ciepła unieruchamia ogrzewanie i chłodzenie w całym budynku jednocześnie. Podłączenie urządzenia wymaga prowadzenia rurociągów przez budynek. Ich montaż w istniejących budynkach mieszkalnych bywa kosztowny i utrudniony – szczególnie gdy układ nie był wcześniej planowany. Energią elektryczną zasilany jest wyłącznie wentylator – jednak awaria zasilania unieruchamia obieg powietrza w strefie. Długi czas rozgrzewania instalacji po zimnym starcie to czynnik istotny przy projektowaniu systemów grzewczych dla obiektów z nocnym przestojem.
Wykorzystanie klimakonwektora – wnioski analityczne
Klimakonwektor uzasadnia swoją obecność w projekcie nie samą dostępnością instalacji wodnej, ale przede wszystkim ekonomiką całego układu. Tam gdzie już istnieje obieg grzewczy lub chłodniczy, dodanie klimakonwektora jako elementu końcowego jest tańsze niż budowa osobnej instalacji klimatyzacyjnej. Ale to tylko jeden z argumentów.
Drugi, często ważniejszy, to dwufunkcyjność: jedno urządzenie zastępuje grzejnik i klimatyzator jednocześnie, co redukuje liczbę instalacji, powierzchnię zajmowaną przez sprzęt i koszty serwisu. Trzeci argument to kompatybilność z pompami ciepła – klimakonwektory niskotemperaturowe pracują przy parametrach zasilania, które są niemożliwe do osiągnięcia przez tradycyjne grzejniki bez przewymiarowania źródła ciepła.
Wreszcie – skalowalność. System oparty na klimakonwektorach można rozbudowywać strefami bez ingerencji w źródło ciepła. Dobór konkretnego modelu powinien wynikać z analizy zysków ciepła, wymagań akustycznych, rodzaju instalacji i poziomu automatyki – nie z ceny katalogowej ani nazwy producenta.
Pytania i odpowiedzi (FAQ)
Klimakonwektor co to jest i jak działa?
Klimakonwektor co to jest w skrócie: urządzenie z wymiennikiem ciepła i wentylatorem, zasilane wodą z instalacji grzewczej lub chłodniczej. Działa klimakonwektor tak, że wentylator przepycha powietrze przez wymiennik, a czujnik temperatury powietrza na bieżąco steruje przepływem wody – żeby w strefie utrzymać wartość zadanej temperatury. Klimakonwektor co to jest technicznie: wodny fan coil z aktywnym obiegiem powietrza, który zastępuje jednocześnie grzejnik i klimatyzator.
Jakie są rodzaje klimakonwektorów i jego rodzaje?
Rodzaje klimakonwektorów to: ścienny, podsufitowy i podłogowy ze względu na montaż, oraz dwururowy i czterorurowy ze względu na instalację. Jego rodzaje obejmują też modele wentylatorowe i indukcyjne. Jego rodzaje różnią się poziomem hałasu, wymaganiami montażowymi i zakresem integracji z automatyką. Urządzenia dobiera się zawsze do konkretnego układu instalacyjnego.
Jak wybrać klimakonwektor do domu jednorodzinnego?
W domach jednorodzinnych sprawdzają się modele ścienne lub podłogowe, współpracujące z pompą ciepła lub kotłem kondensacyjnym. Dobór mocy należy opierać na obliczeniach strat ciepła i metrażu każdego pomieszczeniu. Polecane są nowoczesne klimakonwektory z regulacją wentylatora i sterowaniem przez aplikację – zapewniają niezależny komfort w każdym pomieszczeniu.
Jakie marki klimakonwektorów są dostępne na rynku?
Do popularnych marek należą Mycond, Daikin, Gree i Midea. W obiektach komercyjnych stosuje się modele Daikin i Mycond ze względu na pełną integrację z BMS i zdalne zarządzanie strefami, a dostępność typów klimakonwektorów obu marek jest szeroka. Gree i Midea oferują prostsze sterowanie do mniejszych obiektów.
Czy pompy ciepła współpracują z klimakonwektorami?
Tak – pompy ciepła to jedno z preferowanych źródeł zasilania. Temperatura zasilania 35–55°C charakterystyczna dla pomp ciepła odpowiada wymaganiom modeli niskotemperaturowych. Rewersyjny układ umożliwia ogrzewanie pomieszczeń zimą i chłodzenia pomieszczeń latem bez dodatkowych urządzeń.
Czym różni się klimakonwektor od grzejnika?
Tradycyjnych grzejników nie można używać do chłodzenia – klimakonwektor realizuje obie funkcje. Czym różni się jeszcze: urządzenie aktywnie przepędza powietrze przez wymiennik, skracając czas nagrzewania strefy w porównaniu z pasywnym grzejnikiem. Czym różni się na poziomie instalacyjnym: urządzenie wymaga podłączenia do instalacji wodnej i posiada system odprowadzania skroplin.
