Koła desykantowe Honeycombe®: konstrukcja, zasada działania i zalety inżynieryjne

Autor: dział techniczny Mycond

W obszarze przemysłowego osuszania powietrza istnieje kilka podstawowych technologii, jednak adsorpcyjny rotor o pofałdowanej strukturze półceramicznej stał się bezdyskusyjnym liderem. Przyjrzyjmy się, dlaczego spośród różnych konfiguracji osuszaczy desykantowych (wieże zasypowe z granulowanym silikażelem, poziome obrotowe tacki, pionowe wielowarstwowe złoża z napędem zapadkowym) to właśnie rotor desykantowy typu Honeycombe® stał się dominującym rozwiązaniem inżynieryjnym.

Technologia ta łączy kluczowe zalety wszystkich wcześniejszych konstrukcji: zapewnia ciągłość procesu osuszania (jak w systemach tackowych), pozwala osiągać ekstremalnie niskie punkty rosy (jak w wieżach zasypowych), a jednocześnie wykazuje wysoką efektywność energetyczną dzięki małej masie adsorbentu. W środowisku profesjonalnym konstrukcja ta znana jest także jako DEW (Desiccant Wheel) – koło desykantowe.

Konstrukcja koła Honeycombe®

Podstawą konstrukcji rotora desykantowego jest półceramiczna struktura oparta na matrycy z włókna szklanego, która wizualnie przypomina tekturę falistą zwiniętą w kształt koła. Pofałdowana półceramiczna struktura rotora tworzy rowki (flutes), które pełnią funkcję indywidualnych kanałów powietrznych, równomiernie pokrytych drobnoziarnistym adsorbentem. W typowej konstrukcji zawartość silikażelu w osuszaczach wynosi ponad 82% masy adsorbentu.

Kluczowym parametrem determinującym skuteczność takiej struktury jest powierzchnia właściwa silikażelu, która wynosi imponujące 21 000–22 700 m² na uncję (228 864–244 121 sqft/ounce). Tak kolosalna powierzchnia zapewnia niezwykle niskie ciśnienie cząstkowe pary wodnej przy powierzchni adsorbentu.

Fizyczna zasada działania opiera się na tym, że para wodna dyfunduje z obszarów wyższego ciśnienia cząstkowego (wilgotne powietrze) do obszarów niższego ciśnienia (powierzchnia adsorbentu) zgodnie z fundamentalnymi prawami termodynamiki. Dzięki prostym kanałom powietrze przepływa w kole laminarnie, a nie turbulentnie jak w złożach zasypowych. Daje to zasadniczą przewagę: opór aerodynamiczny rośnie jedynie proporcjonalnie do głębokości koła, a nie jak kwadrat prędkości, co jest typowe dla materiału granulowanego.

Cykl adsorpcji–desorpcji

Fundamentalna zasada działania rotora desykantowego opiera się na podziale koła na dwie strefy robocze: strefę osuszania (270°, czyli trzy czwarte powierzchni) oraz strefę regeneracji (90°, jedna czwarta), które są hermetycznie odizolowane od siebie. Typowa prędkość obrotowa koła wynosi 5–30 obr./h dla aktywnej adsorpcji, co wyraźnie odróżnia je od pasywnych kół entalpicznych, które obracają się z prędkością 20–60 obr./min.

Cykl adsorpcji–desorpcji składa się z trzech głównych faz:

Faza 1 (punkt 1→2): suchy, zimny desykant o niskim powierzchniowym ciśnieniu pary adsorbuje wilgoć z powietrza procesowego, stopniowo się nasycając i nagrzewając od ciepła sorpcji.

Faza 2 (punkt 2→3): nasycony desykant przechodzi do strefy regeneracji, gdzie jest ogrzewany gorącym powietrzem (typowo do 120°C / 248°F od grzałki PTC regeneracji). Wówczas powierzchniowe ciśnienie pary gwałtownie rośnie i wilgoć uwalnia się do strumienia regeneracyjnego.

Faza 3 (punkt 3→1): gorący, suchy desykant wraca do strefy osuszania, gdzie chłodzi się częścią powietrza procesowego, przywracając niskie powierzchniowe ciśnienie dla nowego cyklu adsorpcji.

Warto zaznaczyć, że typowy jest stosunek strumieni 3:1 – strumień powietrza regeneracyjnego stanowi około 1/3 strumienia procesowego i porusza się przeciwnie do niego. Podczas usuwania wilgoci wydziela się ciepło sorpcji 2500–3050 kJ na kg wilgoci (1080–1312 BTU na funt), co prowadzi do nagrzewania powietrza procesowego proporcjonalnie do ilości usuniętej wilgoci. Przykładowo, powietrze o parametrach 21°C i 50% wilgotności względnej po głębokim osuszeniu do punktu rosy 7°C może nagrzać się do 49°C, dlatego często wymagane jest dodatkowe chłodzenie.

Rodzaje desykantów i ich charakterystyki sorpcyjne

Pojemność sorpcyjna desykantu to kluczowy parametr dla efektywności osuszania. W temperaturze 25°C (77°F) różne adsorbenty wykazują istotnie odmienne charakterystyki:

W praktyce oznacza to, że do usunięcia 22,7 kg (50 funtów) pary wodnej z powietrza przy 20% RH teoretycznie potrzeba: 907 kg (2000 funtów) silikażelu typu 5, lub 151 kg (333 funty) silikażelu typu 1, lub 113 kg (250 funtów) sit molekularnych, lub 65 kg (143 funty) chlorku litu.

Najskuteczniejszą strategią jest łączenie desykantów: typ 1 zapewnia wysoką pojemność w niższych zakresach wilgotności, a typ 5 efektywnie adsorbuje duże ilości wody przy wilgotności powyżej 90% RH. Takie połączenie pozwala jednocześnie osiągnąć dwa pozornie sprzeczne cele: niski punkt rosy oraz wysoką wydajność.

Sita molekularne do niskich punktów rosy mają szczególną przewagę przy osuszaniu do ekstremalnie niskich wartości (poniżej 10% RH lub −40°C punktu rosy), gdzie wykazują najwyższą pojemność sorpcyjną spośród wszystkich adsorbentów.

Zalety konstrukcji Honeycombe®

W porównaniu z alternatywnymi konfiguracjami technologia Honeycombe posiada usystematyzowane przewagi:

• Mała masa obrotowa przy wysokiej pojemności – energia do nagrzewania i chłodzenia jest wprost proporcjonalna do masy desykantu, dlatego lekka konstrukcja zapewnia wyższą efektywność energetyczną;
• Niski opór aerodynamiczny – dzięki laminarnemu przepływowi przez proste kanały (w odróżnieniu od turbulentnego przepływu w złożach zasypowych);
• Ekstremalna wydajność – możliwość osiągnięcia niskiego punktu rosy do minus 68°C (−90°F) przy użyciu odpowiednich desykantów;
• Uproszczona obsługa serwisowa – minimum części ruchomych (tylko koło i napęd) obniża koszty eksploatacyjne;
• Elastyczność zastosowań – możliwość załadunku różnych typów desykantów do konkretnych zadań;
• Stabilne parametry – brak „piłokształtnych” wahań wilgotności na wyjściu, charakterystycznych dla wież zasypowych z okresową regeneracją.

Jedyną potencjalną wadą jest wyższy koszt wytworzenia koła w porównaniu z użyciem granulek suchego desykantu, ale różnica ta kompensuje się zaletami eksploatacyjnymi w trakcie typowego okresu użytkowania wynoszącego 15–30 lat.

Czynniki wpływające na wydajność koła

Analiza inżynierska pracy osuszacza adsorpcyjnego ujawnia pięć kluczowych czynników, od których zależy głębokość punktu rosy:

1. Głębokość koła – zwiększenie głębokości podnosi powierzchnię kontaktu i ilość usuwanej wilgoci, lecz opór aerodynamiczny rośnie proporcjonalnie;
2. Prędkość obrotowa 5–30 obr./h – szybsze obroty zwiększają ilość desykantu cyklicznie kontaktującą się z powietrzem, podnosząc wydajność, ale również zwiększają przenoszenie ciepła podczas regeneracji;
3. Temperatura reaktywacji 120°C – wyższa temperatura zapewnia pełniejszą desorpcję wilgoci, lecz wymaga więcej energii; dwustopniowa regeneracja pozwala 70–80% wilgoci usuwać ciepłem niskiego potencjału;
4. Szczelność między strefami – nawet niezniczny przeciek wilgotnego powietrza regeneracyjnego do suchego strumienia procesowego znacząco pogarsza rezultat;
5. Zanieczyszczenie strumienia powietrza – pył stopniowo zatyka pory adsorbentu, pary organiczne polimeryzują w wysokich temperaturach, a gazy korozyjne mogą chemicznie niszczyć desykant.

Zastosowania osuszaczy adsorpcyjnych

Jak działa osuszacz adsorpcyjny z punktu widzenia zastosowań przemysłowych? Oto konkretne branże z parametrami:

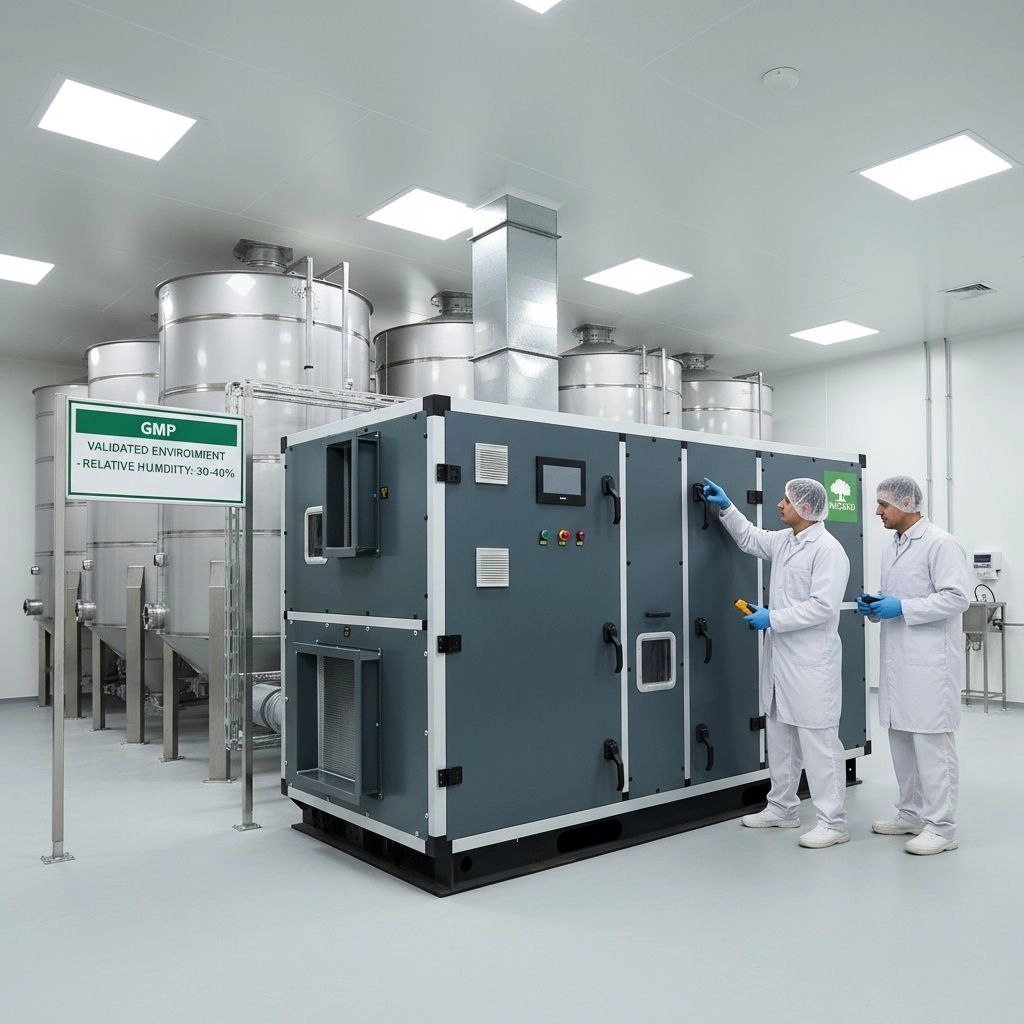

• Produkcja farmaceutyczna – clean roomy do tabletkowania i pakowania z kontrolą wilgotności do 10% RH i dokładnością ±2% RH, typowy punkt rosy powietrza −11°C (13°F) przy temperaturze 21°C (70°F);

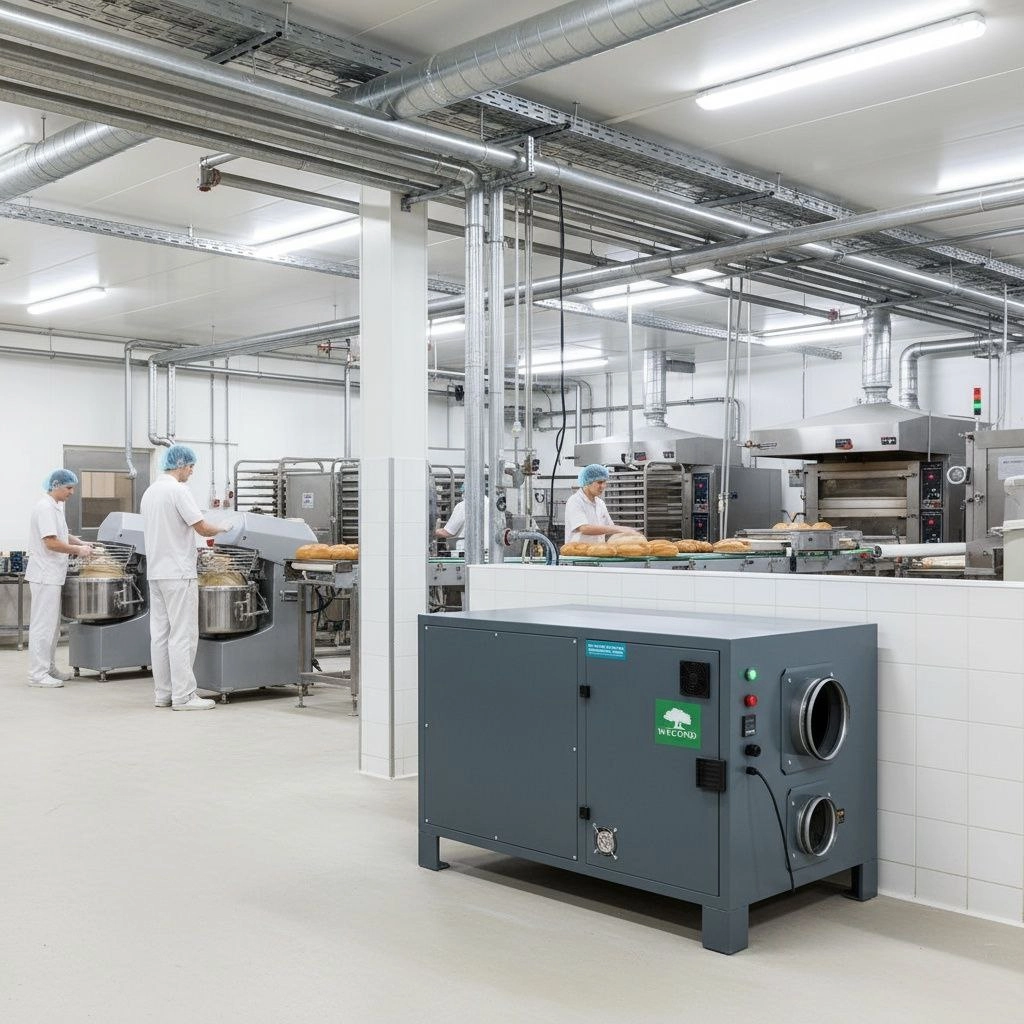

• Przemysł spożywczy – pakowanie produktów higroskopijnych, suszenie rozpyłowe, gdzie nagrzewanie powietrza przy osuszaniu jest korzystne dla procesu;
• Produkcja półprzewodników – kontrola wilgotności dla fotorezystów, gdzie mikroskopijne pochłanianie wilgoci krytycznie wpływa na jakość;
• Przechowywanie archiwalne – muzea, biblioteki z kontrolą 35% RH dla zapobiegania korozji i rozwojowi pleśni;
• Ochrona sprzętu wojskowego i przemysłowego – magazynowanie elektroniki i precyzyjnych narzędzi;
• Magazyny chłodnicze – zapobieganie oblodzeniu i zwiększenie efektywności systemów chłodniczych;
• Procesy przemysłowe – laminowanie szkła bezpiecznego, produkcja kompozytów, odlewanie metodą wosku traconego.

Najczęściej zadawane pytania

1. Jaka jest różnica między adsorpcją pasywną a aktywną?

Adsorpcja pasywna wykorzystuje naturalną różnicę wilgotności między strumieniami bez dodatkowego ogrzewania (koła entalpiczne, 20–60 obr./min). Adsorpcja aktywna stosuje podgrzewanie powietrza regeneracyjnego dla głębokiego osuszania (5–30 obr./h). Tylko technologia aktywna może osuszyć powietrze poniżej poziomu wilgotności w pomieszczeniu.

2. Dlaczego wirujące koło jest bardziej efektywne niż złoże zasypowe?

Laminarny przepływ przez proste kanały, mała masa przy dużej powierzchni właściwej, praca ciągła bez wahań wilgotności na wyjściu, możliwość łączenia różnych typów desykantów – wszystko to sprawia, że rotor jest znacznie bardziej efektywny.

3. Jaką temperaturę punktu rosy można osiągnąć?

Z silikażelem – do −68°C (−90°F), z sitami molekularnymi – jeszcze niżej. Dla większości zastosowań przemysłowych wystarcza −40°C.

Wnioski

Technologia Honeycombe® stała się standardem osuszania adsorpcyjnego dzięki optymalnej równowadze między wydajnością, efektywnością energetyczną i niezawodnością. Dla projektantów-inżynierów rekomendujemy:

1. Dobierać typ desykantu zgodnie z docelowym punktem rosy (silikażel do typowych zastosowań, sita molekularne do bardzo głębokiego osuszania);
2. Maksymalnie wykorzystywać odzyskane ciepło do regeneracji jako kluczowy czynnik redukcji kosztów eksploatacyjnych;
3. Zapewniać odpowiednią filtrację powietrza wlotowego dla ochrony rotora i wydłużenia jego żywotności.

Koła desykantowe są optymalne przy potrzebie punktów rosy poniżej 7–10°C, wysokim obciążeniu utajonym, niskich temperaturach pracy lub dostępności taniego ciepła do regeneracji. W takich warunkach wykazują najlepszy stosunek wydajności do kosztów eksploatacyjnych w porównaniu z innymi technologiami osuszania.
