Autor: dział techniczny Mycond
We współczesnym świecie, w którym kwestie odpowiedzialności środowiskowej nabierają coraz większego znaczenia, inżynierowie systemów wentylacji i klimatyzacji powinni umieć oceniać nie tylko efektywność energetyczną, ale również ślad węglowy urządzeń. Systemy osuszania powietrza, będące integralną częścią kompleksu HVAC (ogrzewanie, wentylacja i klimatyzacja), wywierają istotny wpływ na całkowite emisje CO₂ budynku, jednak ten aspekt często pozostaje niedostatecznie przeanalizowany.
Termodynamiczna natura emisji CO₂ w procesach usuwania wilgoci
Podstawy fizyczne emisji CO₂ przy osuszaniu powietrza są związane z energią potrzebną do usuwania wilgoci. Do odparowania wody wymagane jest ciepło parowania, zależne od temperatury i obliczane ze wzoru: ciepło parowania wynosi 2501 minus iloczyn 2,38 i temperatury w kJ/kg. Ta energia pokazuje, ile ciepła jest potrzebne do przejścia cieczy w parę w określonej temperaturze.
Na wykresie psychrometrycznym entalpia–zawartość wilgoci procesy osuszania wyglądają różnie dla różnych technologii: osuszanie kondensacyjne to chłodzenie do punktu rosy z następnym podgrzaniem, adsorpcyjne — izotermiczne obniżanie zawartości wilgoci, wentylacyjne — mieszanie strumieni powietrza o różnych parametrach.
Do obliczenia emisji CO₂ należy uwzględnić współczynnik przeliczenia energii pierwotnej, który dla sieci elektroenergetycznej wynosi od 2,0 do 3,0, a dla gazu — od 1,1 do 1,3. Współczynnik ten pokazuje, ile energii pierwotnej zużywa się na uzyskanie jednostki energii końcowej, z uwzględnieniem strat przy wytwarzaniu i przesyle.
Krytycznie ważne jest rozróżnienie bezpośredniego zużycia energii przez osuszacz oraz jego pośredniego wpływu na główny system HVAC. Ignorowanie tego, jak osuszacz oddziałuje na pracę chillerów i kotłów, prowadzi do błędu w ocenie emisji rzędu 40–80%, ponieważ wydzielanie ciepła przez osuszacz kondensacyjny zwiększa obciążenie systemu chłodzenia, a systemy adsorpcyjne mogą wymagać dodatkowego podgrzewu powietrza.
Profil energetyczny i węglowy osuszania kondensacyjnego
Osuszanie kondensacyjne opiera się na termodynamicznym cyklu maszyny chłodniczej. Powietrze jest schładzane poniżej punktu rosy, co prowadzi do kondensacji wilgoci, a następnie podgrzewane. Współczynnik efektywności (COP) takiego systemu silnie zależy od temperatury powietrza i zwykle waha się od 1,5 przy +5°C do 3,5 przy +35°C.
Jednostkowe zużycie energii osuszaczy kondensacyjnych definiuje się jako stosunek mocy elektrycznej do wydajności usuwania wilgoci i wyraża w kWh/kg. Im niższa ta wartość, tym system jest bardziej efektywny.
Ważne jest zrozumienie, że ciepło skraplacza (ciepło oddawane do pomieszczenia) równa się sumie ciepła parowania oraz mocy elektrycznej. To dodatkowe ciepło zwiększa obciążenie systemu chłodzenia budynku, tworząc pośrednie emisje CO₂.
Emisje bezpośrednie z czynników chłodniczych oblicza się jako iloczyn masy ubytków czynnika i jego potencjału tworzenia efektu cieplarnianego (GWP). Współczesnym trendem jest przechodzenie na czynniki o niskim GWP zgodnie z wymaganiami regulacyjnymi, co znacząco ogranicza te emisje.

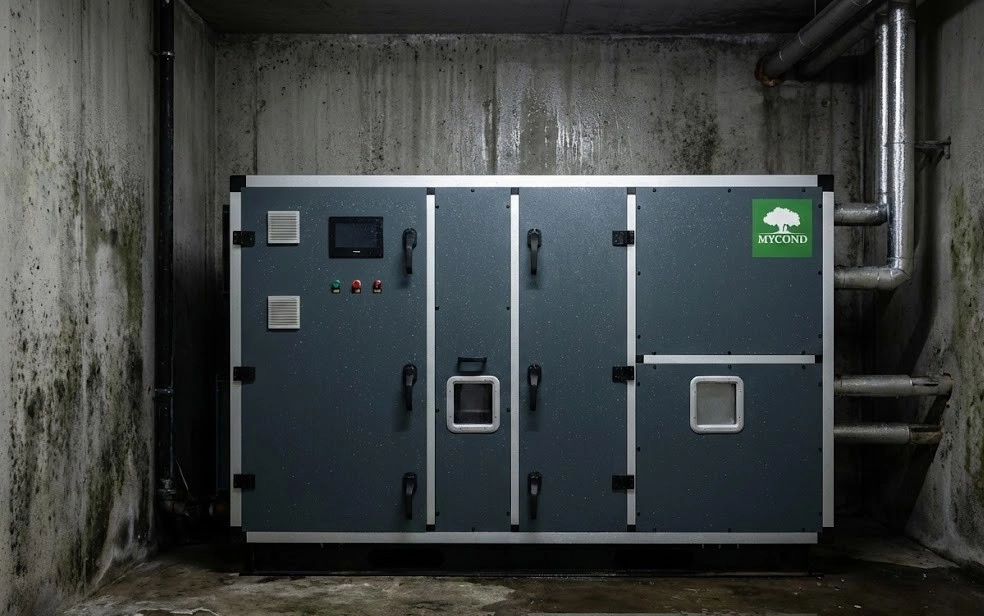

Profil energetyczny i węglowy osuszania adsorpcyjnego
Osuszanie adsorpcyjne obejmuje dwa główne procesy: adsorpcję wilgoci przez sorbent (obniżenie ciśnienia cząstkowego pary wodnej, pochłanianie wilgoci z wydzielaniem ciepła sorpcji/zwilżania) oraz regenerację sorbentu (podgrzew powietrza do 120–180°C do desorpcji wilgoci, a następnie schłodzenie).
Jednostkowe zużycie energii na regenerację uwzględnia nagrzanie powietrza, ciepło desorpcji oraz sprawność odzysku. Źródła energii do regeneracji mogą być różne: grzałki elektryczne, palniki gazowe, gorąca woda lub para — każde ma swoją intensywność węglową, co wpływa na całkowite emisje.
Istotnym aspektem systemów adsorpcyjnych są spadki ciśnienia, które powodują dodatkowe obciążenie wentylatorów. Ponadto możliwy jest odzysk ciepła za adsorberem, lecz przy braku takiego odzysku tworzy się dodatkowe obciążenie dla systemu chłodzenia.
Profil energetyczny i węglowy osuszania wentylacyjnego
Osuszanie wentylacyjne polega na zastępowaniu powietrza wewnętrznego powietrzem zewnętrznym pod warunkiem, że zawartość wilgoci w powietrzu zewnętrznym jest niższa niż wewnątrz. Dostępność klimatyczna tej metody określana jest poprzez analizę godzinowych danych pogodowych — należy ustalić, przez jaki odsetek godzin w roku zawartość wilgoci w powietrzu zewnętrznym pozwala skutecznie osuszać pomieszczenie.
Zużycie energii na obróbkę termiczną powietrza nawiewanego obejmuje ciepło ogrzewania w okresie grzewczym oraz ciepło chłodzenia latem. Odzysk ciepła może obniżyć to obciążenie o część równą sprawności rekuperatora (zwykle 0,5–0,85).
Porównując osuszanie wentylacyjne z mechanicznym, należy określić granicę opłacalności ekonomicznej z uwzględnieniem warunków klimatycznych, cen nośników energii oraz wymagań dotyczących parametrów powietrza.
Algorytm wyboru technologii według kryterium minimalnych emisji CO₂
Wybór technologii osuszania o minimalnym śladzie węglowym wymaga podejścia systemowego. Algorytm obejmuje następujące kroki:
- Wyznaczenie rocznej wydajności usuwania wilgoci z bilansu wilgoci obiektu
- Obliczenie jednostkowego zużycia energii dla każdej technologii
- Uwzględnienie wpływu na główny system HVAC
- Przemnożenie zużycia energii przez współczynnik przeliczenia i intensywność węglową
- Dodanie emisji bezpośrednich z czynnika chłodniczego (dla systemów kondensacyjnych)
- Sumowanie efektów poza granicami systemu
- Porównanie technologii pod względem całkowitych emisji CO₂
Warunki brzegowe wyboru:
- Jeśli temperatura powietrza jest niższa niż 15°C, osuszanie adsorpcyjne ma przewagę
- Jeśli zawartość wilgoci w powietrzu zewnętrznym jest niższa niż wewnątrz przez ponad 4000 godzin w roku, osuszanie wentylacyjne ma przewagę
- Jeśli istnieje odbiornik ciepła niskotemperaturowego, osuszanie kondensacyjne z odzyskiem ma przewagę
Odzysk ciepła kondensacji: obliczenie potencjału redukcji emisji
Podczas osuszania kondensacyjnego wydziela się znaczna ilość ciepła, które można wykorzystać. Maksymalne ciepło do odzysku równe jest iloczynowi wydajności usuwania wilgoci i ciepła parowania plus moc elektryczna urządzenia.
Potencjalnymi odbiornikami ciepła niskotemperaturowego są:
- Systemy ciepłej wody użytkowej (podgrzew do 50–60°C)
- Baseny (podgrzew do 26–28°C)
- Ogrzewanie powietrzne (podgrzew do 35–50°C)
- Procesy technologiczne o odpowiednich wymaganiach temperaturowych
Potencjał temperaturowy ciepła kondensacji zwykle wynosi 40–55°C dla osuszania przy +20°C. Sprawność wymiennika ciepła uwzględnia minimalną różnicę temperatur (zwykle 3–5 K).
Redukcja emisji przy zastępowaniu kotła lub pompy ciepła ma uzasadnienie ekonomiczne z okresem zwrotu od 2 do 7 lat, w zależności od skali systemu i cen nośników energii.
Metodyka obliczania pełnego śladu węglowego systemu osuszania
Całkowity równoważny wpływ na ocieplenie (TEWI) dla systemów kondensacyjnych składa się z trzech komponentów:
- Emisje bezpośrednie z ubytków czynnika chłodniczego (iloczyn GWP, rocznych strat czynnika i okresu eksploatacji)
- Emisje przy utylizacji (iloczyn GWP, masy napełnienia i różnicy między jednością a współczynnikiem odzysku przy utylizacji)
- Emisje pośrednie ze zużycia energii (iloczyn okresu eksploatacji, rocznego zużycia energii, intensywności węglowej energii elektrycznej i współczynnika przeliczenia energii pierwotnej)
Dla systemów adsorpcyjnych obliczenia uwzględniają specyfikę źródeł energii do regeneracji oraz brak czynników chłodniczych.
Porównanie różnych technologii prowadzi się poprzez sprowadzenie do kilogramów ekwiwalentu CO₂ na kilogram usuniętej wilgoci rocznie lub na metr kwadratowy powierzchni rocznie.
Integracja z odnawialnymi źródłami energii
Integracja systemów osuszania z odnawialnymi źródłami energii znacząco obniża ich ślad węglowy. Dla osuszaczy adsorpcyjnych można stosować pompy ciepła do regeneracji sorbentu, osiągając współczynnik efektywności od 2,0 do 3,5 dla temperatury regeneracji 120–140°C.
Kolektory słoneczne do regeneracji sorbentu wymagają obliczenia potrzebnej powierzchni według wzoru: powierzchnia równa się energii cieplnej regeneracji podzielonej przez iloczyn średniego nasłonecznienia, sprawności kolektora i współczynnika wykorzystania.
Dla osuszaczy kondensacyjnych skuteczna jest integracja z systemami fotowoltaicznymi. Współczynnik pokrycia obciążenia oblicza się jako iloczyn mocy systemu fotowoltaicznego i czasu generacji, podzielony przez roczne zużycie energii.
Wpływ intensywności węglowej sieci energetycznej na wybór technologii
Intensywność węglowa energii elektrycznej znacząco się różni w zależności od regionu: od 50 g CO₂/kWh (Norwegia, Szwecja) do 800 g CO₂/kWh (Polska). Ta różnica krytycznie wpływa na wybór technologii osuszania.
Do określania intensywności węglowej wykorzystuje się oficjalne dane operatorów sieci. Przy wysokiej intensywności węglowej (700 g CO₂/kWh) osuszanie adsorpcyjne z regeneracją gazową zazwyczaj ma mniejszy ślad węglowy niż kondensacyjne. Przy niskiej intensywności (100 g CO₂/kWh) sytuacja może być odwrotna.
Ważna jest także wrażliwość na dekarbonizację: prognozowany spadek intensywności węglowej o 50% do 2040 roku może zasadniczo zmienić optymalny wybór technologii.
Wymogi regulacyjne i systemy ekologicznej certyfikacji budynków
Dyrektywa w sprawie charakterystyki energetycznej budynków (EPBD) ustanawia wymagania dla budynków o niemal zerowym zużyciu energii (nZEB), co bezpośrednio wpływa na wybór systemów osuszania.
Rozporządzenie (UE) nr 517/2014 dotyczące gazów fluorowanych wprowadza ograniczenia dla czynników chłodniczych o potencjale tworzenia efektu cieplarnianego powyżej 2500 (od 2020 r.) oraz powyżej 150 (od 2025 r.), co wpływa na wybór systemów kondensacyjnych.
Systemy certyfikacji BREEAM, LEED oraz DGNB oceniają efektywność energetyczną i emisje CO₂ budynków, w tym systemów HVAC. Metodyka TEWI jest stosowana w kontekście tych certyfikacji do oceny pełnego wpływu systemów osuszania na klimat.
Typowe błędy inżynierskie i błędne założenia
Przy ocenie śladu węglowego systemów osuszania często spotyka się następujące błędy:
- Porównywanie technologii wyłącznie na podstawie bezpośredniego zużycia energii bez uwzględnienia wpływu na system HVAC
- Stosowanie uniwersalnej wartości intensywności węglowej bez uwzględnienia lokalnej struktury wytwarzania (błąd do 400%)
- Ignorowanie emisji bezpośrednich z czynnika chłodniczego
- Przecenianie potencjału odzysku bez obliczenia rzeczywistego odbiornika i zestrojenia temperaturowego
- Ocenianie OZE na podstawie mocy zainstalowanej bez obliczenia współczynnika wykorzystania
- Porównywanie osuszania adsorpcyjnego z regeneracją elektryczną zamiast gazowej
- Brak uwzględnienia degradacji efektywności w trakcie okresu eksploatacji
- Ignorowanie wbudowanego śladu węglowego z produkcji urządzeń
Granice stosowalności metod i warunki nieefektywności podejść
Każda technologia osuszania ma swoje granice efektywności:
- Osuszanie kondensacyjne: przy temperaturze poniżej +5°C współczynnik efektywności spada poniżej 1,5, co czyni metodę nieopłacalną energetycznie
- Osuszanie wentylacyjne: skuteczne tylko wtedy, gdy zawartość wilgoci w powietrzu zewnętrznym jest niższa niż wewnątrz; praktycznie niemożliwe w wilgotnym klimacie
- Odzysk ciepła: przy wydajności poniżej 50 kg/dobę nakłady inwestycyjne często są nieuzasadnione
- Słoneczna regeneracja: w Europie Północnej (szerokość geograficzna powyżej 55°) nasłonecznienie poniżej 1 kWh/m² na dobę ogranicza pokrycie obciążenia do 20%
- Ograniczenia regulacyjne dla czynników o GWP powyżej 150 zawężają wybór dla systemów kondensacyjnych
Najczęściej zadawane pytania
Jak określić, która technologia osuszania będzie miała najniższy ślad węglowy dla konkretnego obiektu?
Należy wykonać obliczenia według metodyki TEWI z uwzględnieniem specyfiki obiektu: emisji wilgoci, trybu pracy, warunków temperaturowych, intensywności węglowej dostępnych źródeł energii. Jeśli temperatura powietrza jest niższa niż 15°C, zazwyczaj osuszanie adsorpcyjne jest efektywniejsze; jeśli zawartość wilgoci w powietrzu zewnętrznym jest niższa niż wewnątrz przez ponad 4000 godzin w roku, osuszanie wentylacyjne może być optymalne.
Czy osuszanie kondensacyjne zawsze ma większy ślad węglowy niż adsorpcyjne?
Nie, to zależy od intensywności węglowej energii elektrycznej w regionie oraz źródła energii do regeneracji sorbentu. Przy niskiej intensywności węglowej energii elektrycznej (do 200 g CO₂/kWh) i wysokiej sprawności systemu kondensacyjnego (COP > 3,0) może on mieć mniejszy ślad niż system adsorpcyjny z ogrzewaniem elektrycznym.
Jak obliczyć opłacalność ekonomiczną odzysku ciepła kondensacji?
Obliczenia obejmują: określenie dostępnego ciepła (wydajność usuwania wilgoci × ciepło parowania + moc elektryczna), ocenę rzeczywistych potrzeb odbiornika ciepła niskotemperaturowego, obliczenie nakładów inwestycyjnych na wymiennik i instalację rurową, porównanie z kosztem zastąpionej energii. Typowy okres zwrotu wynosi od 2 do 7 lat.
Jak dekarbonizacja energetyki wpływa na wybór technologii osuszania?
Wraz ze spadkiem intensywności węglowej energii elektrycznej systemy kondensacyjne stają się atrakcyjniejsze pod względem emisji CO₂. Należy jednak uwzględnić cały cykl życia urządzeń (15–20 lat) oraz niepewność prognoz dekarbonizacji. Elastyczne systemy zdolne do integracji z OZE mają przewagę w długim horyzoncie.
Jak uwzględnić pośredni wpływ osuszacza na główny system HVAC przy obliczaniu śladu węglowego?
Należy obliczyć dodatkowe obciążenie systemu chłodzenia wynikające z ciepła skraplacza (dla osuszania kondensacyjnego) lub z ciepła wydzielanego podczas adsorpcji. To obciążenie mnoży się przez współczynnik efektywności głównego systemu chłodzenia, intensywność węglową energii elektrycznej oraz współczynnik przeliczenia energii pierwotnej.
Wnioski
Ocena śladu węglowego systemów osuszania wymaga kompleksowego podejścia, które uwzględnia nie tylko bezpośrednie zużycie energii, ale także wpływ na cały system HVAC budynku. Kluczowe zasady, które należy uwzględniać w projektowaniu:
- Rozszerzenie granic systemu o pośredni wpływ na chillery i kotły
- Uwzględnienie lokalnej intensywności węglowej nośników energii
- Ocena pełnego cyklu życia urządzeń z wykorzystaniem metodyki TEWI
- Odzysk ciepła przy istnieniu odpowiednich odbiorników
- Integracja z odnawialnymi źródłami energii
Wybór optymalnej technologii osuszania zależy od konkretnych warunków eksploatacji, cech klimatycznych regionu oraz dostępnych źródeł energii. Projektanci-inżynierowie powinni stosować podejście systemowe, oceniając wszystkie składowe śladu węglowego i unikając typowych błędów opisanych powyżej.
Wraz z zaostrzeniem wymagań regulacyjnych dotyczących efektywności energetycznej budynków i redukcji emisji gazów cieplarnianych, metodyka oceny śladu węglowego systemów osuszania staje się integralną częścią procesu projektowania i certyfikacji budynków zgodnie ze standardami BREEAM, LEED i DGNB.
