Problematyka wentylacji w obiektach ochronnych
Schowki i bunkry, niezależnie od ich przeznaczenia – czy to obiekty ochrony cywilnej, czy wojskowe, czy podziemne pomieszczenia magazynowe – stają przed krytycznym problemem: zapewnienia jakości wymiany powietrza w zamkniętej przestrzeni. Bez odpowiedniej wentylacji te obiekty, zaprojektowane na długotrwałe przebywanie ludzi, mogą nie spełnić swojej funkcji ochronnej z powodu szybkiego pogorszenia jakości powietrza.
Powietrze – zasób numer jeden w schowku
Jeśli rozważać życiowo ważne zasoby w warunkach długotrwałego przebywania w obiektach ochronnych, to świeże powietrze zajmuje pierwszą pozycję pod względem krytyczności, wyprzedzając nawet wodę i jedzenie. Człowiek może przeżyć bez jedzenia kilka tygodni, bez wody – kilka dni, ale bez wystarczającej ilości tlenu – tylko kilka minut. W zamkniętej przestrzeni schowka przeciętna grupa ludzi może wyczerpać zapas tlenu i osiągnąć krytyczne stężenia CO₂ w ciągu kilku godzin.
Podczas planowania zapasów dla schowka kierownicy często koncentrują się na kwestiach żywności, zaopatrzenia w wodę, leków i zasobów energetycznych, czasami niedoceniając systemu wentylacji. Jednak bez odpowiedniej wymiany powietrza wszystkie inne zapasy mogą stać się bezużyteczne – człowiek w środowisku o wysokim stężeniu CO₂ i niskiej zawartości tlenu szybko traci zdolność do pracy, doświadcza pogorszenia funkcji poznawczych i w końcu staje w obliczu bezpośredniego zagrożenia życia.

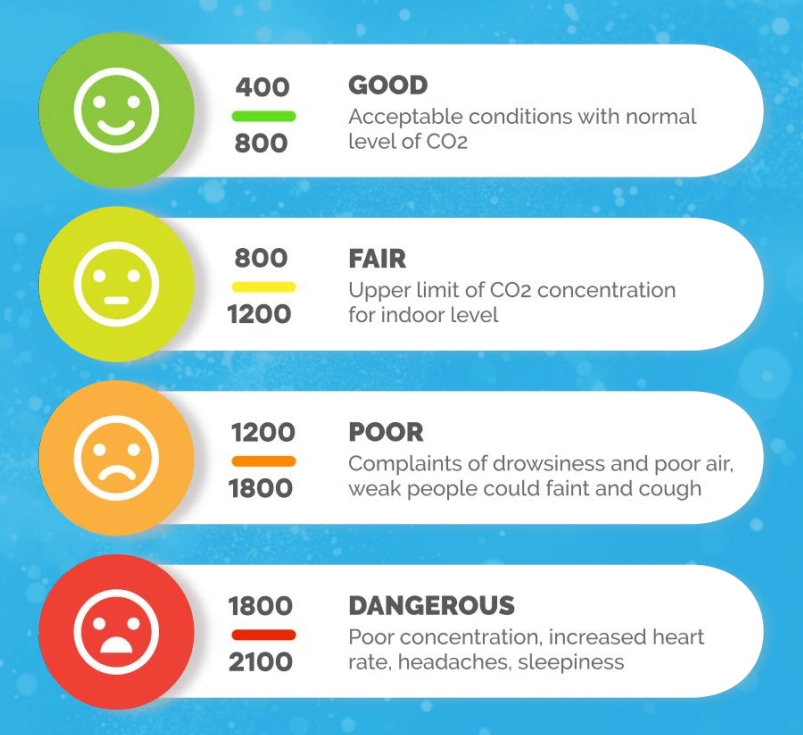

Ta infografika pokazuje poziomy stężenia CO₂ (dwutlenku węgla) w powietrzu i ich wpływ na człowieka:
- 400-800 ppm: DOBRZE Akceptowalne warunki z normalnym poziomem CO₂
- 800-1200 ppm: ZADOWALAJĄCO Górna granica stężenia CO₂ dla pomieszczeń
- 1200-1800 ppm: ŹLE Skargi na senność i złe powietrze, słabi ludzie mogą zemdleć i kaszleć
- 1800-2100 ppm: NieBEZPIECZNIE Zła koncentracja uwagi, przyspieszony puls, bóle głowy, senność
Uwaga: ppm (części na milion) - jednostka miary stężenia CO₂ w powietrzu
Dlatego system wentylacji nawiewno-wywiewnej powinien być traktowany jako krytyczna infrastruktura schowka, która powinna być projektowana z taką samą starannością i niezawodnością, jak systemy zaopatrzenia w wodę czy zasilania elektrycznego.
Podstawowe problemy środowiska powietrznego w hermetycznych obiektach:
- Akumulacja dwutlenku węgla (CO₂) przy długotrwałym przebywaniu ludzi
- Obniżenie poziomu tlenu w zamkniętej przestrzeni
- Wzrost wilgotności, sprzyjający rozwojowi pleśni i grzybów
- Akumulacja nieprzyjemnych zapachów i substancji toksycznych
- Brak filtracji od zewnętrznych zanieczyszczeń w przypadku sytuacji awaryjnych
- Stagnacyjne powietrze i przegrzewanie pomieszczeń w okresie letnim
- Ryzyko hipoksji i zatrucia CO₂ przy długotrwałym przebywaniu
Rozwiązanie problemów za pomocą PWiU
Wentylatory nawiewno-wywiewne (PWiU) są kompleksowym rozwiązaniem zapewniającym odpowiedni mikroklimat w schowkach i bunkrach. Ich wdrożenie pozwala rozwiązać szereg krytycznych kwestii:
Zalety instalacji PWiU:
Nieprzerwane dostarczanie świeżego powietrza
- Zapewnienie normatywnej wymiany powietrza (nie mniej niż 10 m³/godz. na osobę)
- Utrzymanie optymalnego poziomu tlenu dla komfortowego przebywania
Usuwanie zanieczyszczonego powietrza
- Skuteczne usuwanie CO₂, wilgoci i innych produktów życia
- Zmniejszenie ryzyka rozwoju chorób układu oddechowego
Filtracja powietrza
- Ochrona przed zewnętrznymi zanieczyszczeniami (kurz, alergeny, cząstki radioaktywne)
- Możliwość instalacji specjalistycznych filtrów (HEPA, węglowych) do oczyszczania z zagrożeń chemicznych i biologicznych
Regulacja wilgotności
- Zapobieganie kondensacji na ścianach i suficie
- Ochrona sprzętu i materiałów przed korozją i uszkodzeniami
Stabilizacja temperatury
- Zapobieganie przegrzewaniu od wydzielania ciepła przez ludzi i sprzęt
- Możliwość podłączenia dodatkowych modułów grzewczych lub chłodzących
Poprawa warunków sanitarno-higienicznych
- Zmniejszenie ryzyka rozprzestrzeniania się chorób zakaźnych
- Usuwanie nieprzyjemnych zapachów
Efektywne wykorzystanie energii
- Nowoczesne PWiU z odzyskiem ciepła pozwalają zaoszczędzić do 75-85% energii cieplnej
- Zmniejszenie kosztów ogrzewania w okresie zimowym
Autonomiczność pracy
- Możliwość funkcjonowania z rezerwowych źródeł zasilania
- Tryby pracy w różnych warunkach (normalny, sytuacja awaryjna, autonomiczny)

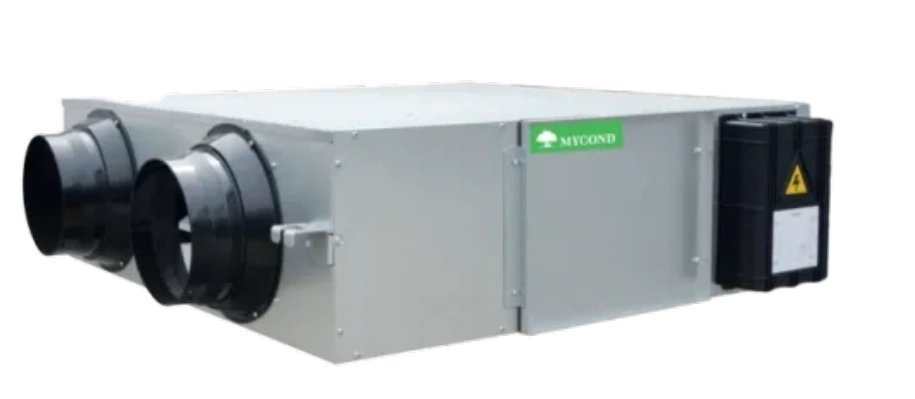

Podstawowe komponenty systemu PWiU dla schowków i bunkrów
Nowoczesny system wentylacji nawiewno-wywiewnej dla obiektów ochronnych składa się z następujących komponentów:
- Podstawowy blok PWiU
1) Wentylatory nawiewne i wywiewne
2) Wymiennik ciepła (rekuperator)
3) System automatycznego sterowania
4) Filtry podstawowego oczyszczania - System kanałów wentylacyjnych
1) Magistralne przewody wentylacyjne
2) Elementy rozdzielające (dyfuzory, kratki)
3) Zawory regulacyjne i klapy
4) Tłumiki hałasu - Sprzęt filtracyjny
1) Filtry grubego oczyszczania (G4)
2) Filtry drobnego oczyszczania (F7-F9)
3) Specjalistyczne filtry (HEPA H13-H14)
4) Filtry węglowe do sorpcji gazów i substancji chemicznych - Hermetyczne zawory
1) Zawory zwrotne zapobiegające cofaniu się powietrza
2) Zawory przeciwwybuchowe
3) Zawory przeciwpożarowe - System zarządzania i monitorowania
1) Czujniki CO₂, tlenu, wilgotności, temperatury
2) Kontrolery i programowalne moduły
3) Systemy powiadamiania i awaryjnego wyłączania
4) Panele zdalnego sterowania - Dodatkowe moduły
1) Elementy chłodzące/grzewcze
2) Osuszacze/nawilżacze powietrza
3) Sterylizatory UV
4) Systemy rezerwowego zasilania elektrycznego
Alternatywne rozwiązania i zamienniki
W warunkach ograniczonych zasobów lub specyficznych wymagań mogą być stosowane alternatywne komponenty:
Uproszczone systemy wentylacji
- Wentylatory kanałowe zamiast kompleksowego PWiU
- Oddzielne jednostki nawiewne i wywiewne bez odzysku
- Systemy mechaniczne z ręcznym sterowaniem
Alternatywne rozwiązania filtracyjne
- Samodzielnie wykonane filtry węglowe
- Filtry z użyciem niespecjalistycznych materiałów (tkaniny syntetyczne, wata)
- Wielowarstwowe filtry mechaniczne
Uproszczone kanały wentylacyjne
- Elastyczne kanały zamiast sztywnych metalowych
- Plastikowe rury odpowiedniej średnicy
- Improwizowane elementy rozdzielające
Autonomiczne rozwiązania
- Przenośne generatory do zasilania systemu
- Ręczne wentylatory do sytuacji awaryjnych
- Chemiczne oczyszczacze powietrza (do krótkoterminowego użycia)
Alternatywne systemy kontroli
- Autonomiczne czujniki z zasilaniem bateryjnym
- Uproszczone mechaniczne wskaźniki ciśnienia i wilgotności
- Timery zamiast automatycznych kontrolerów
Podsumowanie
Instalacja wentylatorów nawiewno-wywiewnych w schowkach i bunkrach jest nie tylko kwestią komfortu, ale krytyczną koniecznością dla zapewnienia bezpieczeństwa i zdrowia ludzi podczas długotrwałego przebywania w zamkniętych przestrzeniach. Nowoczesne PWiU oferują kompleksowe rozwiązanie dla zapewnienia normatywnej wymiany powietrza, filtracji i kontroli jakości powietrza.
Podczas projektowania i instalacji takich systemów ważne jest uwzględnienie specyfiki konkretnego obiektu, liczby ludzi, czasu autonomicznej pracy oraz potencjalnych zagrożeń zewnętrznych. Odpowiednio dobrany i zainstalowany system PWiU znacznie zwiększa właściwości ochronne bunkrów i schowków, przekształcając je z prostego fizycznego schronienia w pełnoprawne środowisko do długotrwałego bezpiecznego przebywania ludzi.
