Kasetowe fancoile 4-stronne serii MCFK-A2/4

Idealny do pomieszczeń, w których estetyka i cisza mają pierwszorzędne znaczenie. Płynna i równomierna dystrybucja powietrza tworzy naturalny mikroklimat. Technologia, która działa cicho i perfekcyjnie.

Moc chłodnicza: 2 ... 17,6 kW

Wydajność grzewcza: 2,8 ... 25,5 kW

Chcesz kupić lub masz pytania?

Kasetowe fancoile 4-stronne serii MCFK-A2/4

Dzięki szerokiemu wyborowi poziomów wydajności chłodniczej i grzewczej, te fancoile mogą być używane w pomieszczeniach o dowolnej wielkości, a stylowy, elegancki design panelu dekoracyjnego pasuje do każdego wnętrza.

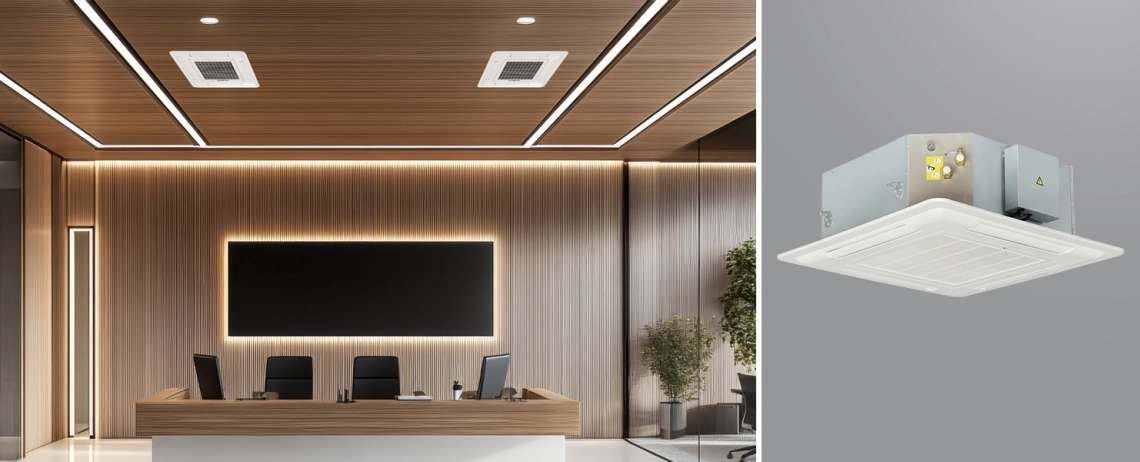

MCFK-A2/4 w pomieszczeniu biurowym

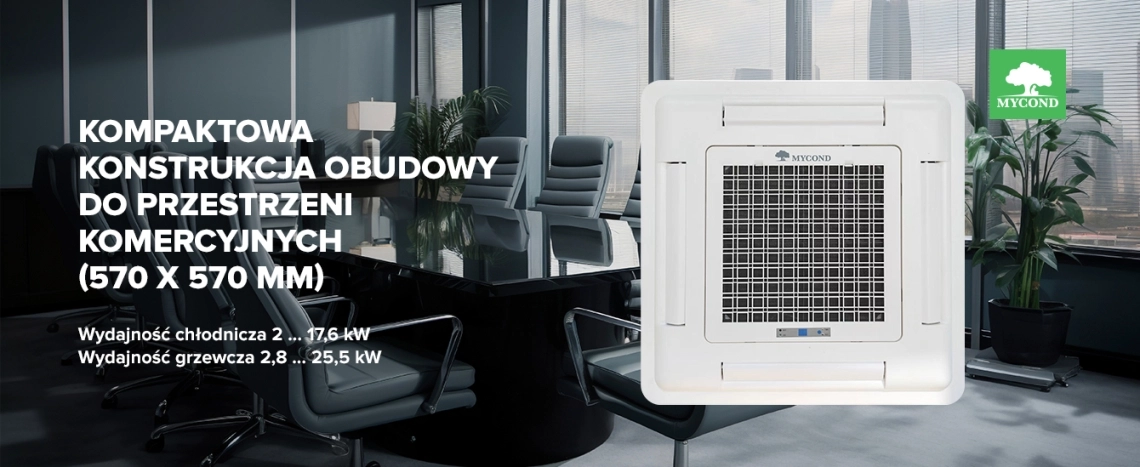

Kompaktowa konstrukcja obudowy do przestrzeni komercyjnych

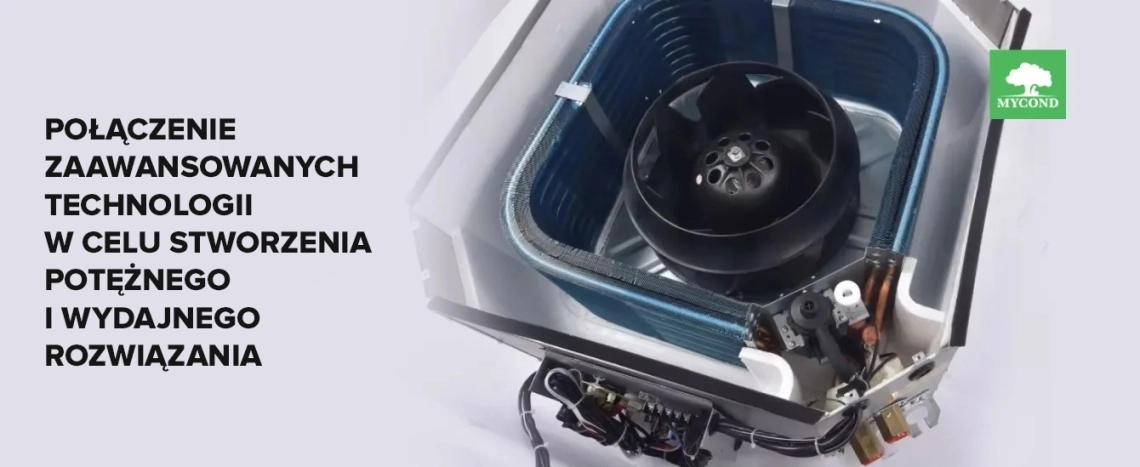

Połączenie zaawansowanych technologii w celu stworzenia wydajnego i skutecznego rozwiązania

Cechy i korzyści:

Obudowa wykonana jest z galwanizowanej stali i wyposażona w kanały powietrzne z formowanego polistyrenu, które zapewniają wydajny przepływ powietrza i mają wystarczającą grubość, aby zapewnić niezawodną izolację cieplną i akustyczną.
Panel ma nowoczesny design, jest wykonany z wytrzymałego tworzywa ABS i jest wyposażony w wyjmowany, zmywalny filtr powietrza oraz funkcję automatycznej oscylacji przepływu powietrza.
Koło jest produkowane w procesie formowania w jednym cyklu, bez połączeń spawanych między łopatkami wentylatora a płytą czołową/stożkową, co zapewnia doskonałe wyważenie. Podkładka antywibracyjna na piaście redukuje hałas i wibracje pochodzące z kół i silnika. Każde koło jest precyzyjnie wyważone z tolerancją mniejszą niż 0,5 mm/s.
Wymiennik ciepła wykonany jest z miedzianych rurek i aluminiowych płyt pokrytych niebieską powłoką ochronną, co zapewnia wysoką wydajność wymiany ciepła. Każdy wymiennik ciepła jest testowany pod kątem szczelności przy ciśnieniu 16 barów (1,6 MPa).
Taca jest wykonana z termoformowanej pianki polistyrenowej o wysokiej gęstości, ma ochronną powłokę z PVC i jest wyposażona w pompę odwadniającą oraz pływakowy zawór bezpieczeństwa.

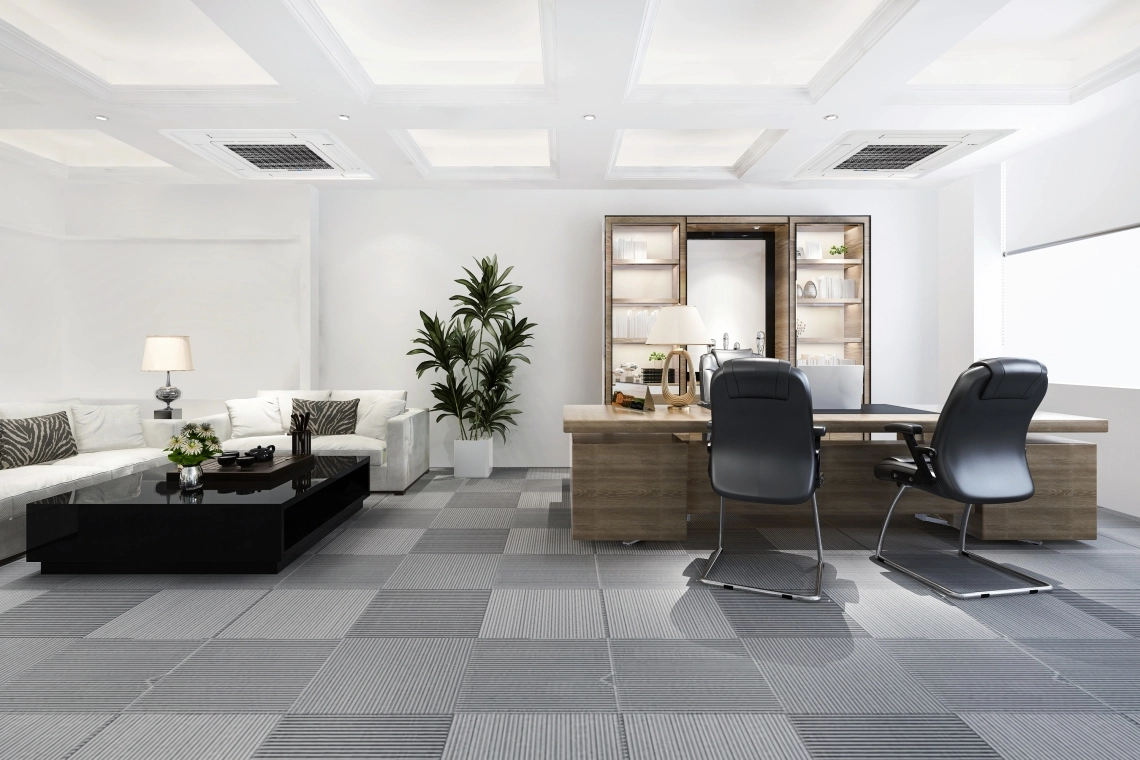

Idealny montaż sufitowy

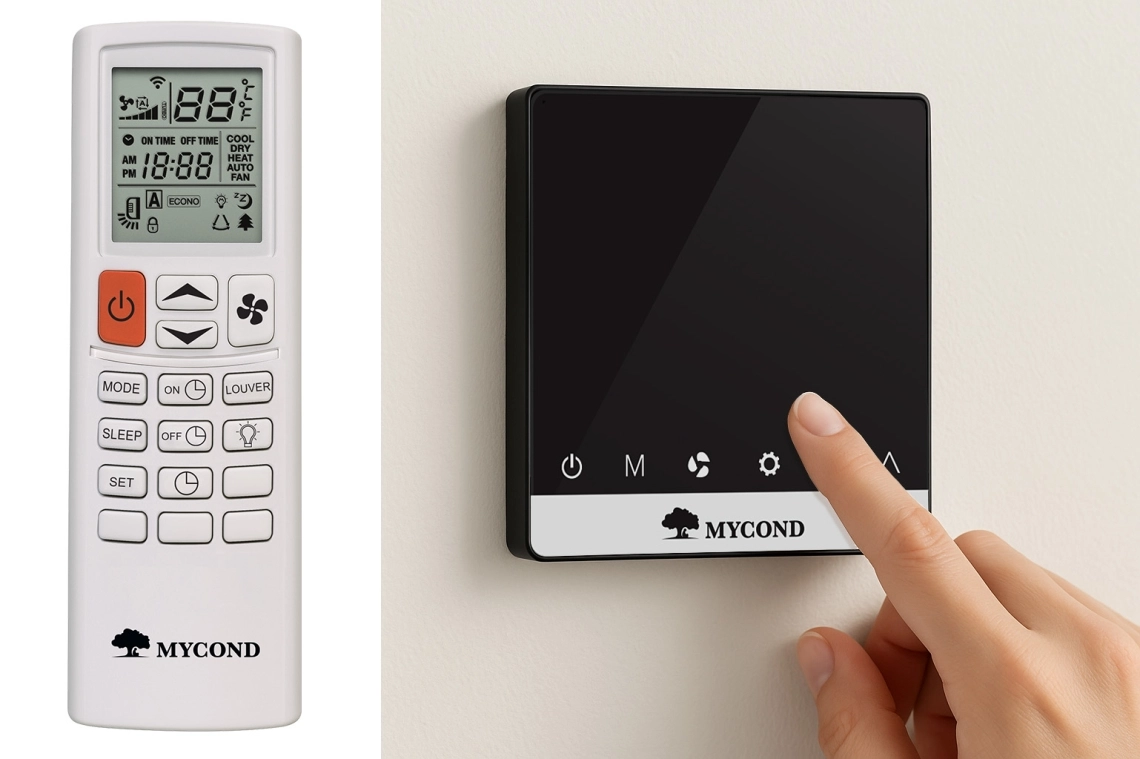

Pilot zdalnego sterowania na podczerwień*

Podstawowe sterowanie klimakonwektorem
Sterownik naścienny z Wi-Fi***
Zaawansowane sterowanie klimakonwektorem

^{*w zakresie dostawy}
^{**kupowany oddzielnie}

Pilot zdalnego sterowania na podczerwień

Specyfikacje	Jednostki	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-045-A2	MCFK-056-A2
Przepływ powietrza H/M/L	m³/godz	340/280/180	510/390/260	680/520/350	850/639/430	1020/790/520
Całkowita wydajność chłodnicza H/M/L	kW	1800/1485/954	2700/2061/1377	3600/2754/1854	4500/3384/2277	5400/4185/2754
Czuła wydajność chłodnicza H/M/L	kW	1350/1114/716	2025/1546/1033	2700/2066/1391	3375/2538/1708	4050/3139/2066
Całkowita moc cieplna	kW	2700/2228/1431	4050/3092/2066	5400/4131/2781	6750/5076/3416	8100/6278/4131
Zasilanie elektryczne	W/F/Hz	220/1/50
Wentylator i silnik
Typ wentylatora		Odśrodkowe koło wentylatora
Rozmiar wentylatora		F315			F380
Typ silnika		Silnik prądu przemiennego
Moc wejściowa	kW	39	52	62	76	96
Stopień ochrony IP silnika		IP20	IP20	IP20	IP20	IP20
Klasa izolacji silnika		B	B	B	B	B
Szczegóły dotyczące cewki
Materiał rurki		Rura miedziana
Średnica zewnętrzna rury	mm	Standard - 9.52
Grubość rurki	mm	0.3	0.3	0.3	0.3	0.3
Powierzchnia	m²	4.65	4.65	9.3	13.4	13.4
Rozmiar szpuli (wys. x szer.)	mm	200*21.65		200*43.3	225*43.3
Materiał żebra		0,105 mm hydrofilowa kruszonka
Typ żebra		Żebra typu żaluzjowego
Odległość między żebrami	mm	2	2	2	2	2
System rurociągowy „Rady-2”		2	2	2	2	2
Cyrkulacja		2 z 2 na wyjściu			4 z 4 na wyjściu
Maksymalne ciśnienie robocze	MPa	1.6	1.6	1.6	1.6	1.6
Połączenia
WEJŚCIE/WYJŚCIE	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Zlew	mm	26	26	26	26	26
Obudowa urządzenia
Materiał korpusu		Stal ocynkowana
Grubość materiału	mm	0.8	0.8	0.8	0.8	0.8
Wylewka		Styropian o wysokiej gęstości
Pompa drenażowa		Standardowy model PSB-7 z głowicą 700 mm (głowica 1200 mm – opcja)
Materiał izolacyjny		XPE	XPE	XPE	XPE	XPE
Grubość izolacji	mm	5	5	5	5	5
Filtr
Typ		Filtr wstępny
Materiał		ABC+nylon
Grubość		12	12	12	14	14
Rozmiar	mm	350*333			430*407

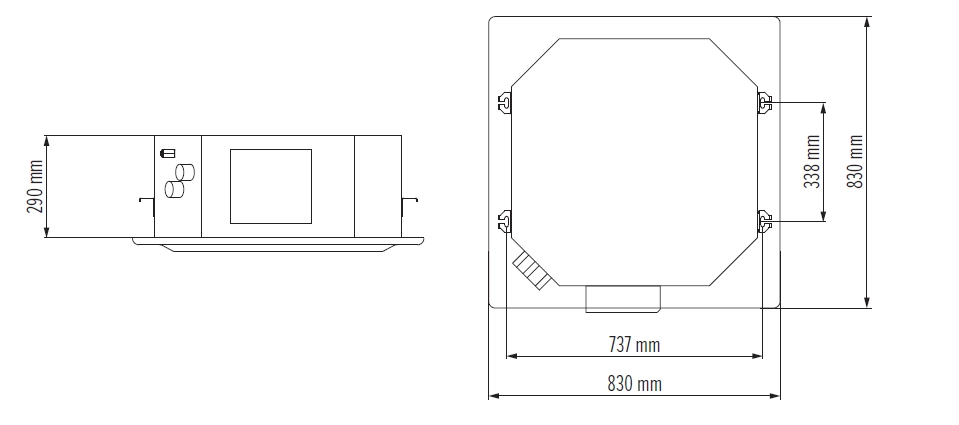

Według wszystkich wymiarów bloków-paneli
Wymiary netto (wys. x szer. x gł.)	mm	68068030			83083030
Wymiary opakowania (wys. * szer. * dł.)	mm	72072075			86086075
Waga netto/brutto	kg	2.3/3.7			3.5/5.2

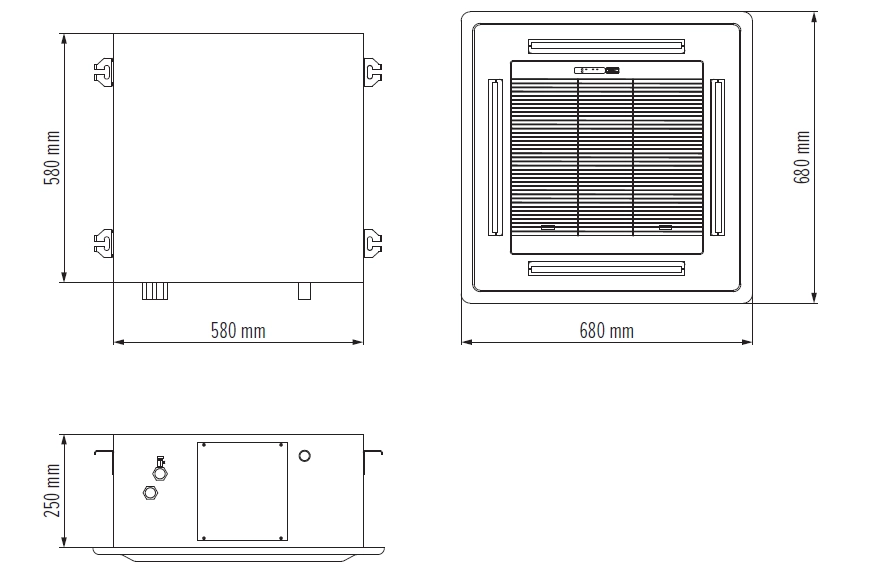

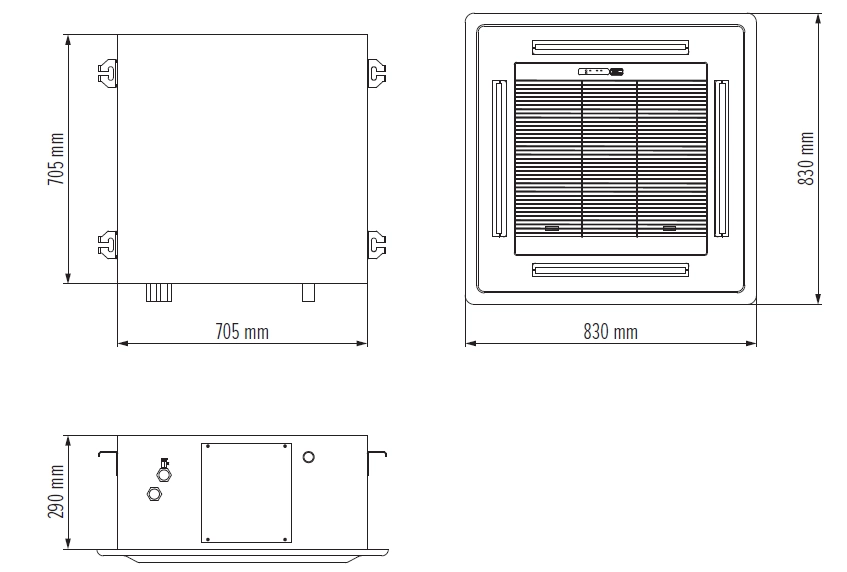

Według wszystkich wymiarów bloków korpusu
Wymiary netto (wys. x szer. x gł.)	mm	580580250			705705290
Wymiary opakowania (wys. * szer. * dł.)	mm	675675270			800800310
Waga netto/brutto	kg	17.7/19.3			21.5/23.8
Poziom ciśnienia akustycznego w odległości 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	43/39/32	45/37/34
Waga jednostkowa	kg	20	20	20	25	25

Specyfikacje	Jednostki	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Przepływ powietrza H/M/L	m³/godz	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Całkowita wydajność chłodnicza H/M/L	kW	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Czuła wydajność chłodnicza H/M/L	kW	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Całkowita moc cieplna	kW	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Zasilanie elektryczne	W/F/Hz	220/1/50
Wentylator i silnik
Typ wentylatora		Odśrodkowe koło wentylatora
Rozmiar wentylatora		F380	F476			F530
Typ silnika		Silnik prądu przemiennego
Moc wejściowa	kW	132	152	189	220	330
Stopień ochrony IP silnika		IP20	IP20	IP20	IP20	IP20
Klasa izolacji silnika		B	B	B	B	B
Szczegóły dotyczące cewki
Materiał rurki		Rura miedziana
Średnica zewnętrzna rury	mm	Standard - 9.52
Grubość rurki	mm	0.3	0.3	0.3	0.3	0.3
Powierzchnia	m²	13.4	19.7	19.7	19.7	27.1
Rozmiar szpuli (wys. x szer.)	mm	225*43.3	250*43.3
Materiał żebra		0,105 mm hydrofilowa kruszonka
Typ żebra		Żebra typu żaluzjowego
Odległość między żebrami	mm	2	2	2	2	2
System rurociągowy „Rady-2”		2	2	2	2	2
Cyrkulacja		4 z 4 na wyjściu		5 z 5 na wyjściu
Maksymalne ciśnienie robocze	MPa	1.6	1.6	1.6	1.6	1.6
Połączenia
WEJŚCIE/WYJŚCIE	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Zlew	mm	26	26	26	26	26
Obudowa urządzenia
Materiał korpusu		Stal ocynkowana
Grubość materiału	mm	0.8	0.8	0.8	0.8	0.8
Wylewka		Styropian o wysokiej gęstości
Pompa drenażowa		Standardowy model PSB-7 z głowicą 700 mm (głowica 1200 mm – opcja)
Materiał izolacyjny		XPE	XPE	XPE	XPE	XPE
Grubość izolacji	mm	5	5	5	5	5
Filtr
Typ		Filtr wstępny
Materiał		ABC+nylon
Grubość		14	14	14	14	14
Rozmiar	mm	430*407	556*540			644*638
Według wszystkich wymiarów bloków-paneli
Wymiary netto (wys. x szer. x gł.)	mm	83083030	98098030			1140114030
Wymiary opakowania (wys. * szer. * dł.)	mm	86086075	1010101075			1170117075
Waga netto/brutto	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7

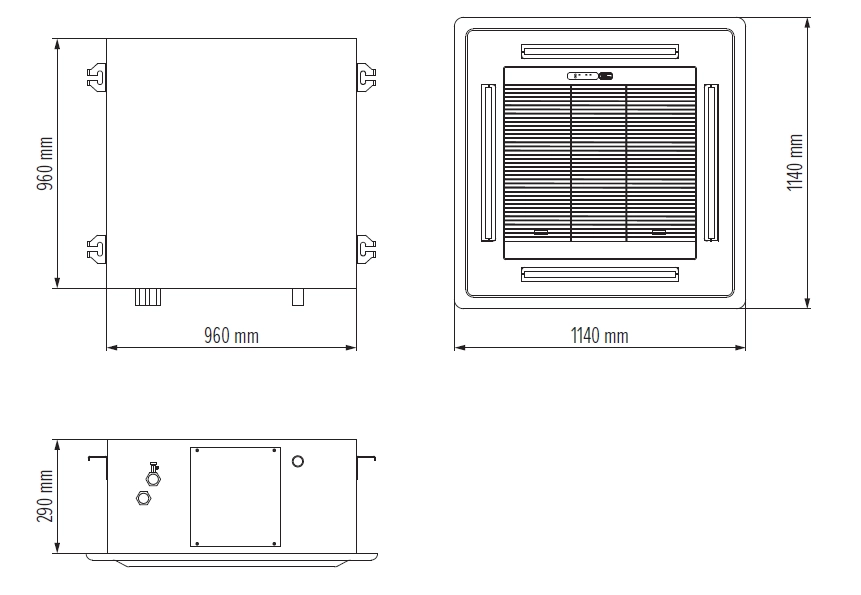

Według wszystkich wymiarów bloków korpusu
Wymiary netto (wys. x szer. x gł.)	mm	706706290	832832290			960960290
Wymiary opakowania (wys. * szer. * dł.)	mm	800800310	925925310			10541054320
Waga netto/brutto	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Poziom ciśnienia akustycznego w odległości 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Waga jednostkowa	kg	25	32	32	32	45.4

Nominalne warunki badania:
Chłodzenie: temperatura powietrza na wlocie +27 °C ST/+19,5 °C MT, temperatura wody na wlocie +7 °C, temperatura wody na wylocie +12 °C.
Ogrzewanie: temperatura powietrza na wlocie +21 °C, temperatura wody na wlocie +60 °C, takie samo zużycie wody jak podczas chłodzenia.
Pomiar poziomu ciśnienia akustycznego przeprowadza się w dźwiękoszczelnym pomieszczeniu, punkt kontrolny znajduje się 1,5 m poniżej osi pionowej agregatu.
