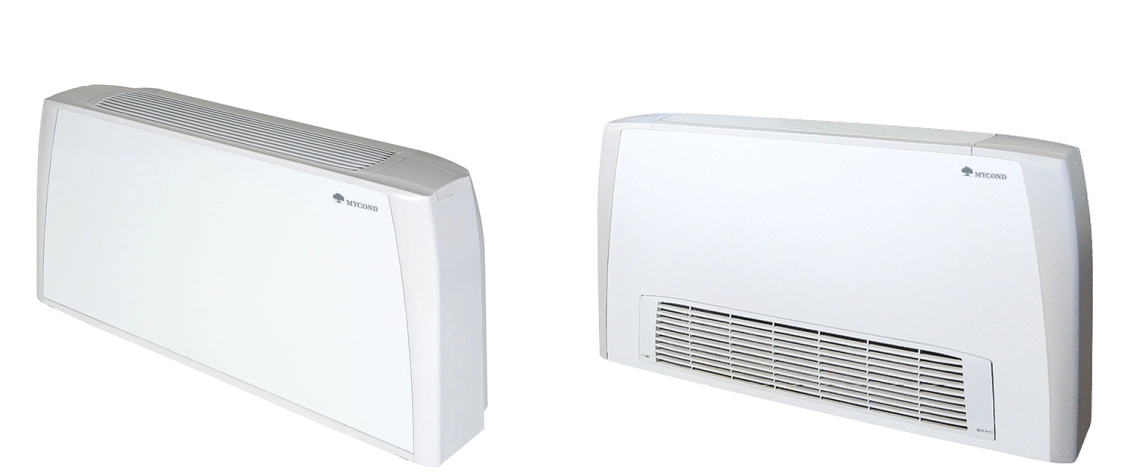

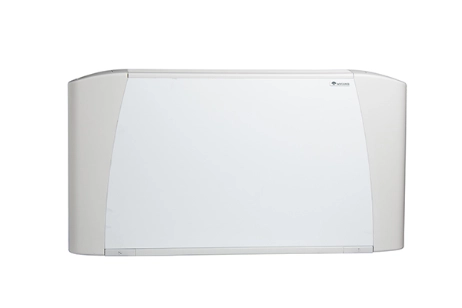

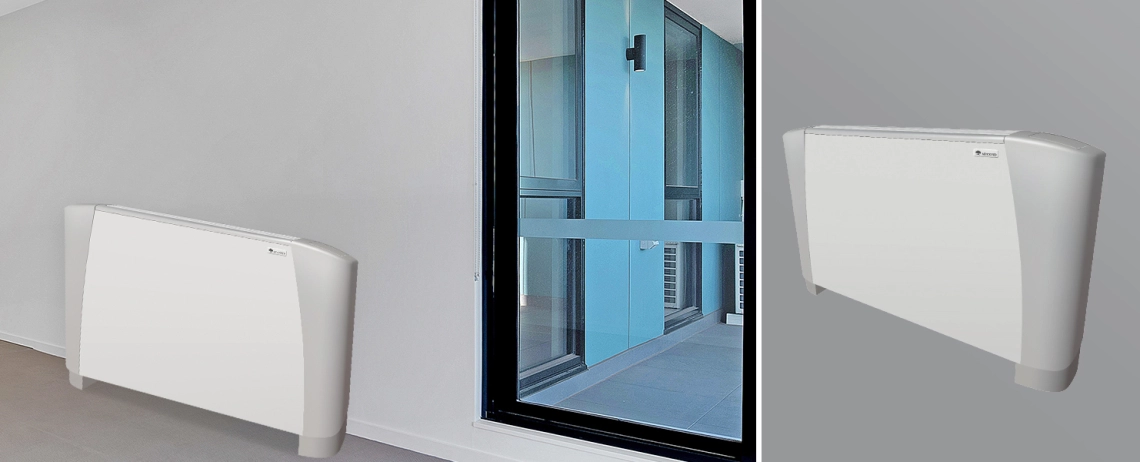

Wszechstronny klimakonwektor seria SEC/F

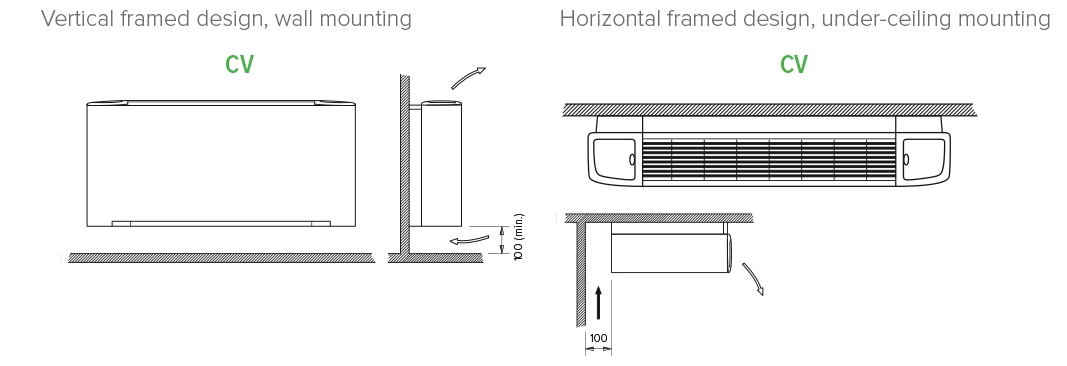

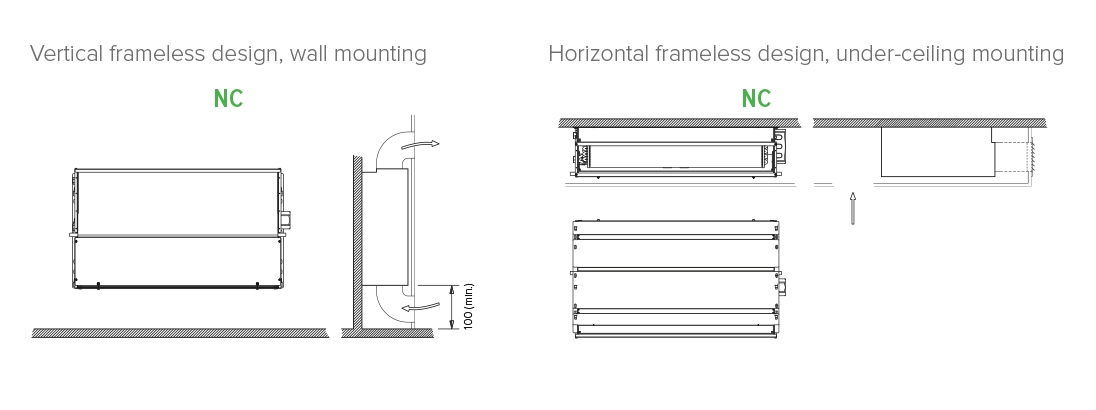

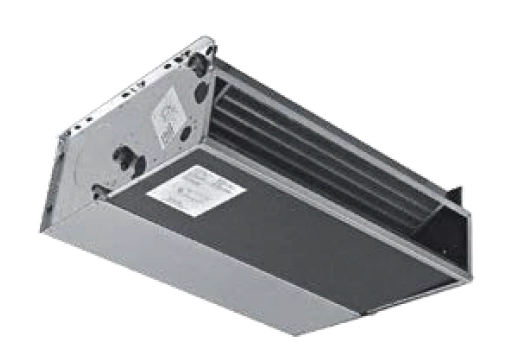

Urządzenie można zamontować w różnych pozycjach. Dzięki gamie opcjonalnych akcesoriów klimakonwektor można idealnie dostosować do określonych warunków pracy.

0.57 ... 8.52 kW

Wydajność chłodnicza:

0,64 ... 10,53 kW

Moc grzewcza :

Kluczowe cechy:

Opcjonalny wentylator typu EC
Ciśnienie statyczne do 40 Pa
Konstrukcja 2- lub 4-rurowa
Zdalny lub zintegrowany panel sterowania

Wentylator promieniowy stosowany w serii SEC

Cechy projektowe:

Rama: szkielet wewnętrzny wykonany jest ze stali ocynkowanej o wysokiej wytrzymałości. Obudowa zewnętrzna składa się z paneli wykonanych z malowanych blach stalowych oraz elementów bocznych i narożnych z tworzywa sztucznego.
Kratka rozprowadzająca powietrze jest wykonana z tworzywa sztucznego.
Wymienny filtr z ogniwami polipropylenowymi i ramą ze stali ocynkowanej. Łatwa wymiana dzięki specjalnym prowadnicom z tworzywa sztucznego.
Wentylator promieniowy z aluminiowym lub plastikowym wirnikiem, wyważony statycznie i dynamicznie, aby pracować tak cicho, jak to tylko możliwe.

Obudowa

Silnik jednofazowy sześciobiegowy (z trzema prędkościami), zamontowany na wspornikach antywibracyjnych i wyposażony w wyłącznik termiczny z automatycznym resetowaniem, o stopniu ochrony IP20, klasa izolacji B.
Wymienniki ciepła wykonane są z rur miedzianych z aluminiowymi lamelami. Główny wymiennik ciepła jest dostępny w wersji 4-rzędowej. Standardowe podłączenie z lewej strony. Jednostki z podłączeniem z prawej strony są dostępne na zamówienie.
Taca ociekowa wykonana jest z tworzywa sztucznego i ocieplona pianką poliolefinową (klasa M1); rura ma średnicę 15 mm.

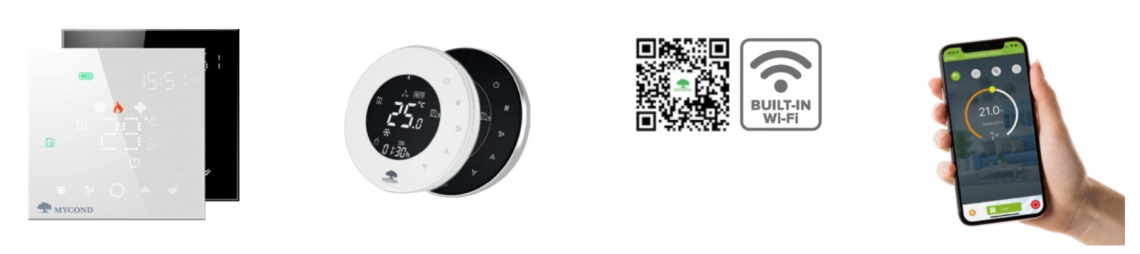

Termostat klimakonwektora Mycond ORB Fan

Optymalny zestaw automatyzacji do niedrogiego i prostego sterowania za pomocą smartfona

Klimakonwektor 2-rurowy 3-rzędowy. Specyfikacja

Specyfikacje	Jednostki	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Liczba prędkości		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Natężenie przepływu powietrza	m³/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Całkowita wydajność chłodnicza	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Pozorna wydajność chłodzenia	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Moc grzewcza	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Strata ciśnienia (chłodzenie)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Strata ciśnienia (ogrzewanie)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Pobór energii	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Poziom mocy akustycznej	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Poziom ciśnienia akustycznego (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specyfikacje	Jednostki	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Liczba prędkości		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Natężenie przepływu powietrza	m³/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Całkowita wydajność chłodnicza	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Pozorna wydajność chłodzenia	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Moc grzewcza	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Strata ciśnienia (chłodzenie)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Strata ciśnienia (ogrzewanie)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	4,1	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Pobór energii	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Poziom mocy akustycznej	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Poziom ciśnienia akustycznego (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specyfikacje	Jednostki	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Liczba prędkości		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
			min.	śr.		maks.			min.		śr.		maks.			śr.		maks.
Natężenie przepływu powietrza	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Całkowita wydajność chłodnicza	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Pozorna wydajność chłodzenia	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Moc grzewcza	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Strata ciśnienia (chłodzenie)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Strata ciśnienia ( (ogrzewanie)	kPa	12,3	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Pobór energii	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Poziom mocy akustycznej	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Poziom ciśnienia akustycznego (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Klimakonwektor 2-rurowy 4-rzędowy. Specyfikacja

Specyfikacje	Jednostki	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Liczba prędkości		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Natężenie przepływu powietrza	m³/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Całkowita wydajność chłodnicza	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Pozorna wydajność chłodzenia	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Moc grzewcza	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Strata ciśnienia (chłodzenie)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Strata ciśnienia (ogrzewanie)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Pobór energii	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Poziom mocy akustycznej	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Poziom ciśnienia akustycznego*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specyfikacje	Jednostki	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
Liczba prędkości		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Natężenie przepływu powietrza	m³/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Całkowita wydajność chłodnicza	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Pozorna wydajność chłodzenia	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Moc grzewcza	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Strata ciśnienia (chłodzenie)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Strata ciśnienia (ogrzewanie)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Pobór energii	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Poziom mocy akustycznej	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Poziom ciśnienia akustycznego*	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specyfikacje	Jednostki	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Liczba prędkości		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Natężenie przepływu powietrza	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Całkowita wydajność chłodnicza	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Pozorna wydajność chłodzenia	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Moc grzewcza	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Strata ciśnienia (chłodzenie)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Strata ciśnienia (ogrzewanie)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Pobór energii	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Poziom mocy akustycznej	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Poziom ciśnienia akustycznego*	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Dane są przedstawione dla poniższych parametrów:

TRYB CHŁODZENIA

Pomieszczenie: 27° C – 47% R.H. Temp. (wejście/wyjście): 7/12°C

TRYB OGRZEWANIA

Pokój: 20° C. Temp. wody. w: 45° C

Waga jednostek SEC/F CV, CH-CVB

Model	Waga z opakowaniem (kg)									Waga bez opakowania (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Waga jednostek SEC/F NC

Model	Waga z opakowaniem (kg)									Waga bez opakowania (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

Wymiary

Wymiary jednostek SEC/F CV

Wymiary

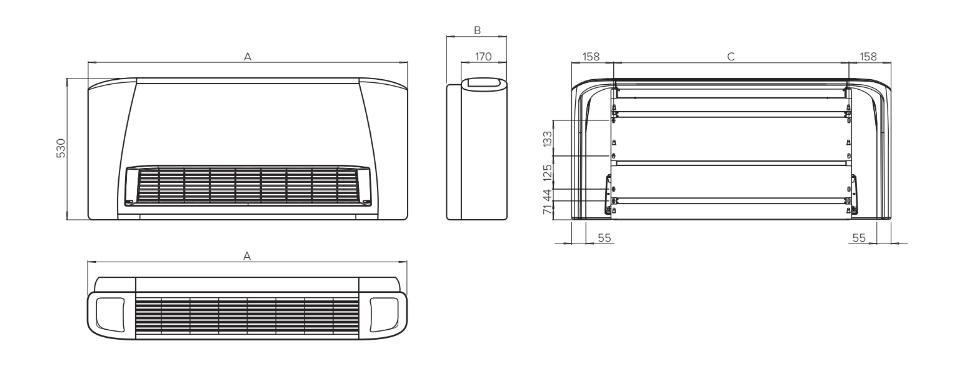

Wymiary jednostek SEC/F CH-CVB

Model	Jednostki	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

Wymiary

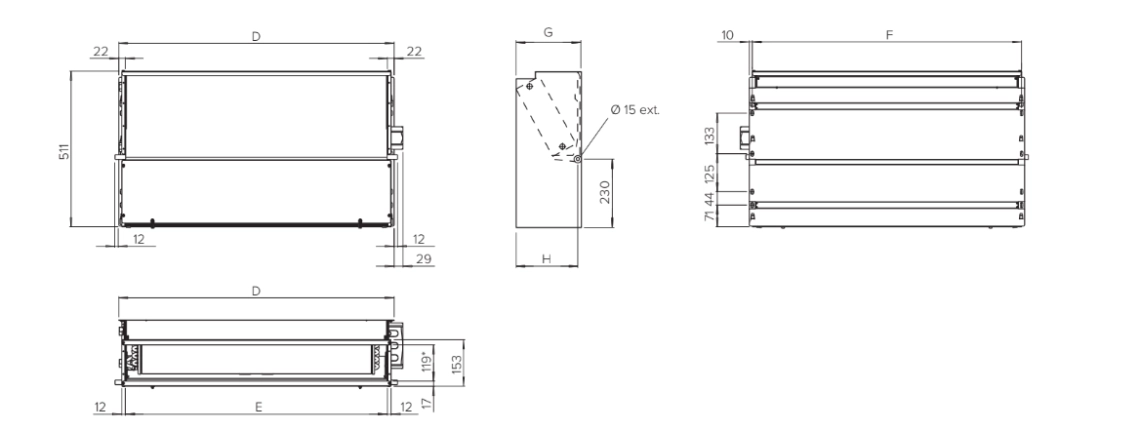

Wymiary jednostek SEC/F NC

Model	Jednostki	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235

Dostępne wzory:

Specyfikacje odnoszą się do następujących parametrów pracy:

CHŁODZENIE: Temperatura powietrza wlotowego 27 °C (termometr suchy), +19 °C (termometr mokry). Temperatura wody na wlocie/wylocie +7/12 °C.

OGRZEWANIE: Temperatura powietrza wlotowego +20 °C. Temperatura wody na wlocie/wylocie +50/45 °C. Niska – Średnia – Wysoka = Prędkości dostępne w standardzie.

*Poziom ciśnienia akustycznego jest o 9 dB(A) niższy od poziomu mocy akustycznej i dotyczy pomieszczenia o kubaturze 100 m3 i czasie odbicia dźwięku 0,5 s.
