Jak działa pompa ciepła powietrze-woda: kompletny przewodnik techniczny

Jedna z największych wątpliwości przy wyborze alternatywnego ogrzewania dotyczy efektywności pomp ciepła podczas silnych mrozów. Czy pompa ciepła powietrze-woda naprawdę jest w stanie ogrzać dom zimą przy -20°C, kiedy na zewnątrz panuje siarczysty mróz? I jak w ogóle pompa ciepła wydobywa ciepło z zimnego powietrza, gdy wydaje się, że nie ma w nim żadnych zasobów cieplnych?

Odpowiedź opiera się na fundamentalnych prawach termodynamiki. Nawet w mroźnym powietrzu obecna jest energia cieplna — różnica polega jedynie na jej ilości. Pompa ciepła potrafi „przepompować” tę energię, skoncentrować ją i podnieść temperaturę do poziomu odpowiedniego do ogrzewania. Kluczem jest zrozumienie zasady działania i wybór systemu zaprojektowanego do pracy w ekstremalnych warunkach.

Fizyka procesu: jak pompa ciepła zamienia chłód w ciepło

U podstaw działania pomp ciepła powietrze-woda leży cykl chłodniczy — proces termodynamiczny podobny do tego, który zachodzi w lodówce, lecz o przeciwnym celu. Cykl składa się z czterech następujących po sobie etapów:

1. Parowanie — czynnik chłodniczy przy niskim ciśnieniu pochłania ciepło z powietrza zewnętrznego przez wymiennik ciepła jednostki zewnętrznej, przechodząc ze stanu ciekłego w gazowy.
2. Sprężanie — sprężarka spręża gazowy czynnik chłodniczy, co prowadzi do znacznego wzrostu jego temperatury.
3. Skraplanie — ogrzany czynnik chłodniczy pod wysokim ciśnieniem oddaje energię cieplną nośnikowi ciepła instalacji grzewczej (wodzie) przez wymiennik ciepła jednostki wewnętrznej i skrapla się, wracając do stanu ciekłego.
4. Rozprężanie — czynnik chłodniczy przechodzi przez zawór rozprężny, gdzie ciśnienie gwałtownie spada, przygotowując go do kolejnego cyklu pochłaniania ciepła.

Kluczowym elementem tego procesu jest czynnik chłodniczy (w nowoczesnych systemach — R32), który ma wyjątkową właściwość: przy niskim ciśnieniu wrze w temperaturach ujemnych (około -52°C dla R32), co pozwala pochłaniać ciepło nawet z mroźnego powietrza. Przy sprężaniu jego temperatura może osiągać +110°C, co w zupełności wystarcza do ogrzewania wody w instalacji grzewczej do +35–55°C.

Ten proces pozwala pompie ciepła wykonać zadanie na pierwszy rzut oka niemożliwe: wydobywać ciepło z powietrza przy -25°C i przekazywać je do instalacji grzewczej w znacznie wyższej temperaturze.

Kluczowe komponenty pompy ciepła: lista kontrolna do zrozumienia

Nowoczesna pompa ciepła powietrze-woda składa się z następujących kluczowych elementów:

• Inwerterowa sprężarka DC — serce systemu, zapewniające płynną regulację mocy od 30% do 100%, optymalizując zużycie energii zgodnie z rzeczywistymi potrzebami ogrzewania.
• Żebrowany parownik jednostki zewnętrznej — specjalna konstrukcja wymiennika ciepła z funkcją automatycznego odszraniania, zapewniająca efektywną wymianę ciepła nawet przy niskich temperaturach.
• Skraplacz płytowy jednostki wewnętrznej — wysokoefektywny wymiennik do przekazywania ciepła z czynnika chłodniczego do wody w instalacji grzewczej.
• Elektroniczny zawór rozprężny — precyzyjny komponent do dokładnego dozowania czynnika, optymalizujący pracę systemu w różnych trybach.
• Silniki EC wentylatorów — energooszczędne silniki komutowane elektronicznie, zapewniające optymalny przepływ powietrza przy minimalnym zużyciu energii.
• Czujniki temperatury i ciśnienia — sieć sensorów do stałego monitorowania wszystkich parametrów pracy systemu.
• Sterownik z regulacją pogodową — inteligentny kontroler, który automatycznie koryguje pracę systemu w zależności od temperatury zewnętrznej.

Modele BeeSmart: parametry techniczne i możliwości

Oznaczenie A7 W35 odpowiada normie EN14511 i oznacza, że pomiary prowadzono przy temperaturze powietrza +7°C oraz temperaturze wody na wyjściu z instalacji grzewczej +35°C. Analogicznie, A-7 W35 wskazuje na testy przy temperaturze powietrza -7°C. Te znormalizowane warunki pozwalają obiektywnie porównywać różne modele pomp ciepła.

Dlaczego wybrać BeeSmart: zalety w trudnych warunkach klimatycznych

Pompy ciepła BeeSmart mają szereg kluczowych zalet do eksploatacji w warunkach polskiego klimatu:

• Gwarantowana praca do -25°C — w przeciwieństwie do budżetowych modeli z ograniczeniem do -15°C, systemy BeeSmart zachowują pełną funkcjonalność nawet przy ekstremalnych mrozach.
• Wysoki sezonowy współczynnik efektywności (SCOP) — szczególnie wydajne dla niskotemperaturowych systemów grzewczych, takich jak ogrzewanie podłogowe.
• Integracja przez Modbus — możliwość podłączenia dodatkowych źródeł ciepła oraz integracji z systemami inteligentnego domu.
• Regulacja pogodowa — automatyczne dostosowanie parametrów pracy do temperatury zewnętrznej pozwala oszczędzić do 20% energii w porównaniu z systemami o stałej temperaturze.
• Certyfikacja Heat Pump Keymark — niezależne potwierdzenie deklarowanych parametrów technicznych zgodnie ze standardami europejskimi.

Alternatywy i porównanie: co wybrać do ogrzewania

W porównaniu z innymi systemami grzewczymi, pompy ciepła powietrze-woda zajmują optymalną niszę:

• Kotły gazowe — niższa inwestycja początkowa, ale koszty eksploatacyjne 3–4 razy wyższe, zależność od cen gazu i ograniczenia środowiskowe.
• Pompy ciepła geotermalne — wyższy i stabilniejszy COP, ale koszt wykonania odwiertów zwiększa budżet o 40–60%, co znacząco wydłuża okres zwrotu.
• Pompy ciepła monoblokowe — prostszy montaż, ale ograniczenia dotyczące odległości montażu oraz ryzyko zamarznięcia czynnika grzewczego w razie awaryjnego wyłączenia.

Montaż i eksploatacja: kluczowe aspekty efektywnej pracy

Aby zapewnić maksymalną efektywność pracy pompy ciepła, należy zwrócić uwagę na kwestie montażu i eksploatacji:

• Schemat hydrauliczny z zasobnikiem buforowym — zapewnia stabilną pracę sprężarki bez częstego włączania i wyłączania, co znacząco wydłuża żywotność urządzenia.
• Układy mieszające — pozwalają jednocześnie obsługiwać różne typy instalacji grzewczych: grzejniki (W55, czyli temperatura wody 55°C) oraz ogrzewanie podłogowe (W35, czyli temperatura wody 35°C).
• Regularny serwis — coroczna kontrola ciśnienia czynnika chłodniczego oraz czyszczenie wymienników zapewnia stabilną pracę systemu.
• Automatyczny cykl odszraniania — inteligentny system rozpoznaje powstawanie szronu na wymienniku i automatycznie przełącza urządzenie na tryb chłodzenia na 5–10 minut w celu usunięcia oblodzenia.

Najczęściej zadawane pytania o pompy ciepła

Czy pompa ciepła może pracować przy -25°C?

Tak, nowoczesne pompy ciepła BeeSmart zapewniają stabilną pracę do -25°C bez dodatkowego elementu grzejnego. Przy tym COP spada do 1,8–2,0, ale system nadal dostarcza ciepło efektywniej niż bezpośrednie ogrzewanie elektryczne.

Ile energii elektrycznej zużywa pompa ciepła?

Przy współczynniku efektywności COP 4,0 pompa ciepła zużywa około 1 kW energii elektrycznej do wytworzenia 4 kW energii cieplnej. Średnie roczne zużycie dla domu o powierzchni 150 m² wynosi około 3500–4500 kWh.

Czym są COP i SCOP?

COP (Coefficient of Performance) — chwilowy współczynnik wydajności pokazujący stosunek wyprodukowanej energii cieplnej do pobranej energii elektrycznej w danym momencie. SCOP (Seasonal COP) — sezonowy współczynnik odzwierciedlający efektywność w całym sezonie grzewczym z uwzględnieniem wahań klimatycznych.

Dlaczego pompa ciepła hałasuje zimą?

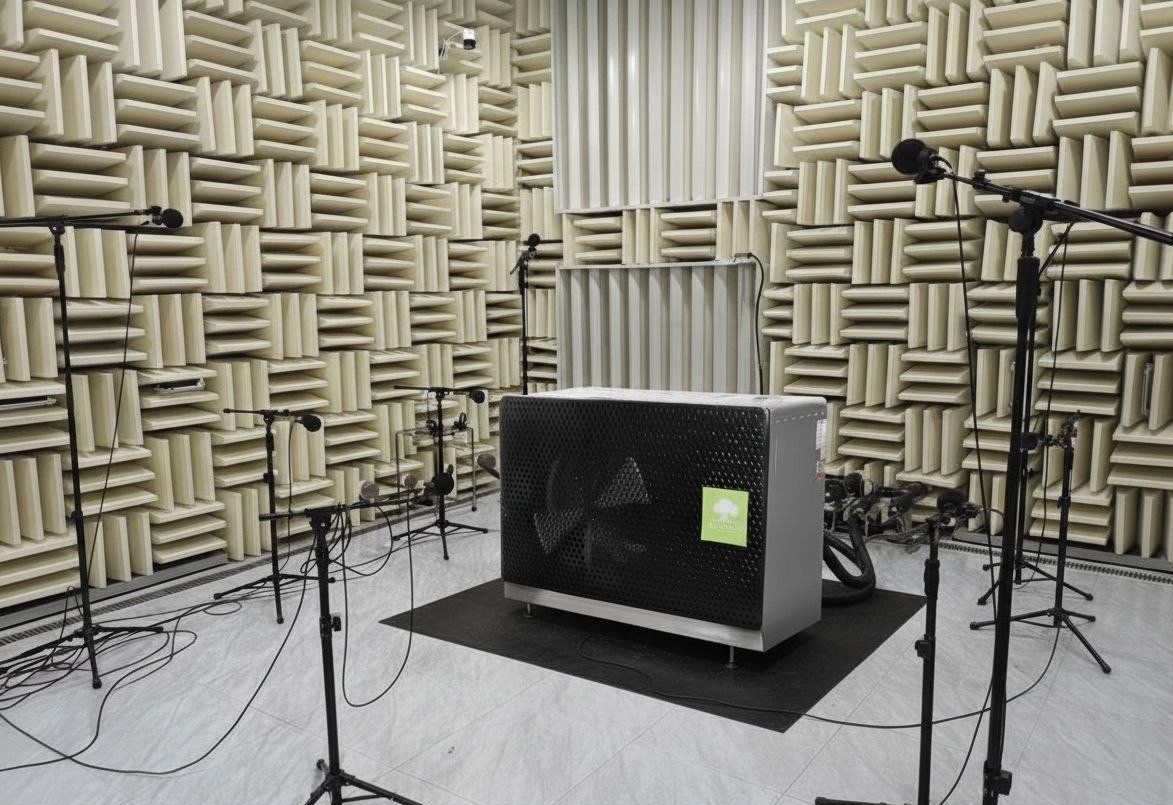

Główne przyczyny zwiększonego hałasu zimą: aktywacja cyklu odszraniania, praca z maksymalną mocą przy niskich temperaturach, oblodzenie wymiennika. Pompy ciepła BeeSmart mają poziom hałasu 52–61 dBA, co porównywalne jest z poziomem rozmowy ludzi.

Czy potrzebny jest kocioł rezerwowy?

Dla nowoczesnych modeli zaprojektowanych do pracy do -25°C kocioł rezerwowy nie jest obowiązkowy. Jednak w regionach z długotrwałymi ekstremalnymi mrozami lub w budynkach o słabej izolacji termicznej może być zalecany jako wariant zabezpieczający.

Jak często trzeba uzupełniać czynnik chłodniczy?

Nowoczesne pompy ciepła to układy hermetyczne, które nie wymagają okresowego uzupełniania. W normalnych warunkach eksploatacji czynnik może służyć przez cały okres użytkowania urządzenia (15–20 lat). Kontrola ciśnienia zalecana jest raz w roku.

Jaka jest różnica między R32 a R410A?

R32 ma niższy potencjał tworzenia efektu cieplarnianego (GWP 675 wobec 2088), lepsze właściwości termodynamiczne zapewniające wyższą efektywność przy niskich temperaturach oraz mniejszą ilość napełnienia. R32 to bardziej ekologiczny i energooszczędny wybór dla nowoczesnych pomp ciepła.

5 kluczowych parametrów przy wyborze pompy ciepła

1. SCOP systemu — wskaźnik realnej efektywności w strefie klimatycznej użytkowania; powinien wynosić co najmniej 4,0 dla systemów niskotemperaturowych.
2. Minimalna temperatura pracy — powinna odpowiadać warunkom klimatycznym regionu z zapasem 5–10°C.
3. Moc grzewcza przy -7°C — powinna odpowiadać obliczeniowym stratom ciepła budynku.
4. Zakres modulacji mocy — szerszy zakres zapewnia mniejszą liczbę cykli włącz/wyłącz.
5. Obecność regulacji pogodowej — zapewnia dodatkowe oszczędności do 20% energii elektrycznej.

Wzór obliczania SCOP za sezon

SCOP = Łączna wyprodukowana energia cieplna w sezonie (kWh) / Łączne zużycie energii elektrycznej w sezonie (kWh)

Dla regionów Polski (Warszawa, Kraków, Łódź, Wrocław, Poznań, Gdańsk) typowe wartości SCOP dla systemów powietrze-woda wynoszą 3,8–4,5 dla systemów niskotemperaturowych (W35) i 3,0–3,8 dla wysokotemperaturowych (W55).

Typowe błędy przy wyborze pompy ciepła

• Niedoszacowanie powierzchni wymiennika ciepła — oszczędność na wielkości wymiennika prowadzi do znacznego spadku efektywności przy niskich temperaturach.
• Brak zbiornika buforowego — powoduje częste włączanie i wyłączanie sprężarki, co obniża żywotność urządzenia.
• Nieprawidłowy dobór mocy — zbyt duży zapas mocy jest równie nieefektywny jak zbyt mała moc.
• Ignorowanie regulacji pogodowej — utrata możliwości dodatkowych oszczędności 15–20% energii elektrycznej.

Pompy ciepła powietrze-woda BeeSmart oferują optymalne połączenie efektywności, niezawodności i funkcjonalności dla warunków klimatycznych Polski. Dzięki zaawansowanym technologiom i możliwości pracy w ekstremalnie niskich temperaturach zapewniają stabilne ogrzewanie nawet w najzimniejsze zimy.

Aby dokładnie dobrać model do Twojego obiektu, obliczyć opłacalność i uzyskać profesjonalną konsultację, skontaktuj się z inżynierami Mycond. Nasi specjaliści pomogą Ci wybrać optymalne rozwiązanie dla komfortu i efektywności energetycznej Twojego domu.
