Przy kilkudziesięciu strefach klimatyzacji jeden agregat chłodniczy zasilający sieć fancoili przez rurociągi wodne zastępuje dziesiątki jednostek zewnętrznych.
Regulacja działa lokalnie – niezależnie od reszty instalacji.
Co to jest system chiller–klimakonwektor
Podstawowe elementy systemu
Cztery główne części tworzą kompletną instalację:
- Agregat chłodniczy (chiller) – schładza wodę do 6–12°C i tłoczy ją do obiegu
- Klimakonwektory (fancoile) – lokalne jednostki z wentylatorem chłodnicy i wymiennikiem ciepła
- Obieg hydrauliczny – rurociągi prowadzące schłodzoną wodę do każdej strefy
- Pompy obiegowe – utrzymują przepływ wody w całej sieci
Wentylator chłodnicy w fancoilu zasysa powietrze, przepuszcza je przez wymiennik i oddaje schłodzone z powrotem do strefy.
Zasada działania systemu
Obieg wody
Woda schłodzona w agregacie trafia rurociągami do każdego klimakonwektora.
Rola chłodnicy
Chłodnica fancoila odbiera ciepło z powietrza – wentylator chłodnicy wymusza przepływ przez wymiennik.
Powrót do agregatu
Podgrzana woda wraca do agregatu i cykl się powtarza.
Gdzie stosuje się system chiller–klimakonwektor
Budynki biurowe
Otwarte przestrzenie, sale konferencyjne, serwerownie – każda strefa ma inne wymagania.
Fancoil z wentylatorem chłodnicy ustawia parametry indywidualnie.
Centra handlowe
Obciążenie cieplne zmienia się co godzinę – zależy od liczby klientów i ekspozycji na słońce.
Centralny agregat reguluje moc płynnie, klimakonwektory reagują lokalnie.
Hotele
Gość reguluje temperaturę samodzielnie – fancoil z chłodnicą odpowiada bez angażowania systemu centralnego.
Cena eksploatacji spada, bo pracują tylko potrzebne jednostki.
Duże kompleksy mieszkalne
Wspólny obieg hydrauliczny obniża koszt infrastruktury względem osobnych systemów w każdym mieszkaniu.
Cena fancoila na lokal jest znacznie niższa niż cena kompletnego systemu split z jednostką zewnętrzną.
Kiedy system chiller–klimakonwektor jest opłacalny
Duże powierzchnie budynków
Próg ekonomiczny leży zazwyczaj między 1 500 a 2 500 m².
Poniżej tej granicy cena agregatu i instalacji hydraulicznej rzadko zwraca się w oszczędnościach eksploatacyjnych.
Wiele niezależnych stref
Powyżej 40–50 stref koszt kolejnego fancoila jest wielokrotnie niższy niż koszt dodatkowej jednostki zewnętrznej w systemie VRF.
Cena skaluje się korzystnie – im więcej stref, tym bardziej uzasadniona inwestycja w infrastrukturę centralną.
Scentralizowane systemy HVAC
Budynki z istniejącą instalacją hydrauliczną łatwiej przystosować do systemu chiller–fancoil.
Część infrastruktury można wykorzystać ponownie – obniża to całkowitą cenę inwestycji.
Porównanie z innymi systemami HVAC
Systemy VRF
VRF transportuje czynnik chłodniczy zamiast wody – przy małej liczbie stref jest szybszy i tańszy.
Skalowalność VRF
Przy dużej skali rurociągi czynnika rosną w cenie i komplikują serwis.
Klimatyzatory split
Split obsługuje jedną lub dwie strefy i wymaga osobnej jednostki zewnętrznej dla każdej grupy pomieszczeń.
Zarządzanie zbiorcze jest praktycznie niemożliwe.
Pompy ciepła
Pompy ciepła sprawdzają się jako źródło chłodu, ale same nie dystrybuują go po budynku.
W praktyce często współpracują z siecią klimakonwektorów.
Podstawowe parametry urządzeń
Efektywność energetyczna
Agregaty chłodnicze osiągają COP w zakresie 3,0–5,5.
Wentylator chłodnicy w fancoilu pobiera od kilku do kilkudziesięciu watów – przy dużej skali znacząco obniża to łączne zużycie energii.
Poziom hałasu
Fancoile generują 25–42 dB(A) zależnie od modelu i prędkości wentylatora.

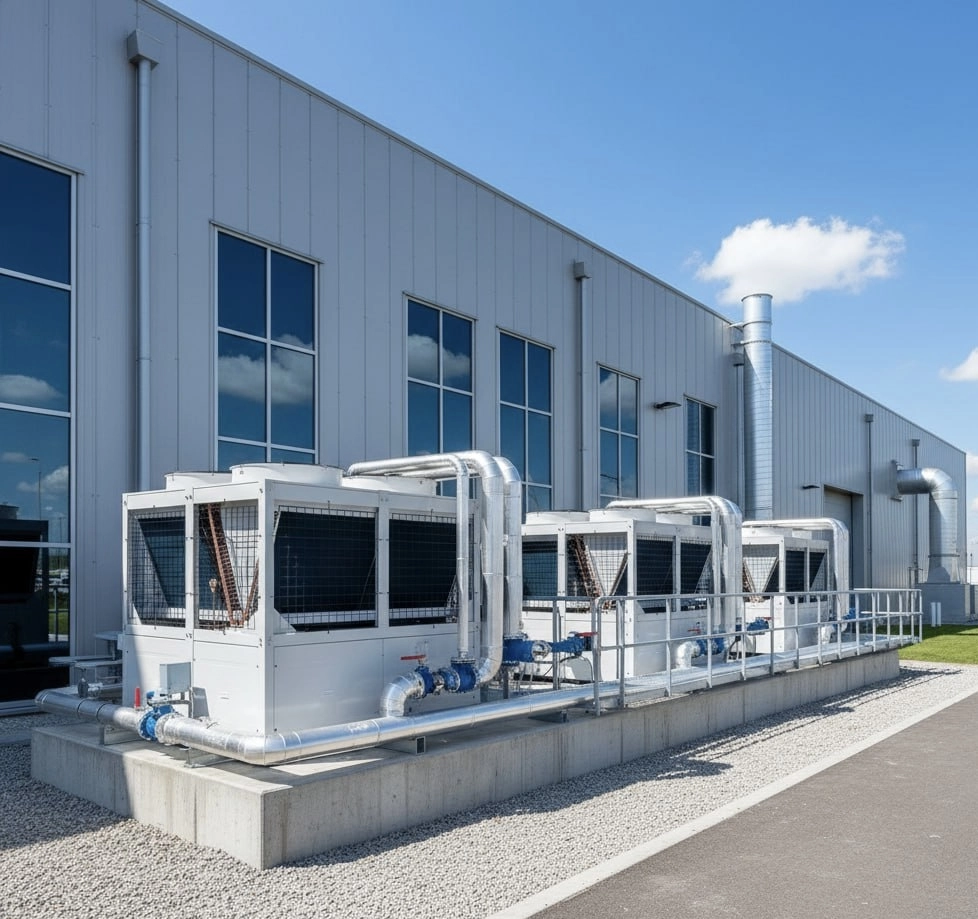

Lokalizacja agregatu
Agregat stoi poza strefami użytkowymi, więc hałas nie dociera do wnętrza.
Regulacja mocy
Nowoczesne agregaty pracują ze zmienną mocą – dostosowują wydajność do aktualnego zapotrzebowania budynku.
Producenci urządzeń do systemów chiller–klimakonwektor
Podejście do oferty
Producenci różnią się zakresem: część dostarcza kompletne linie od agregatu po fancoil, inni specjalizują się wyłącznie w klimakonwektorach.
Typy fancoili w ofercie

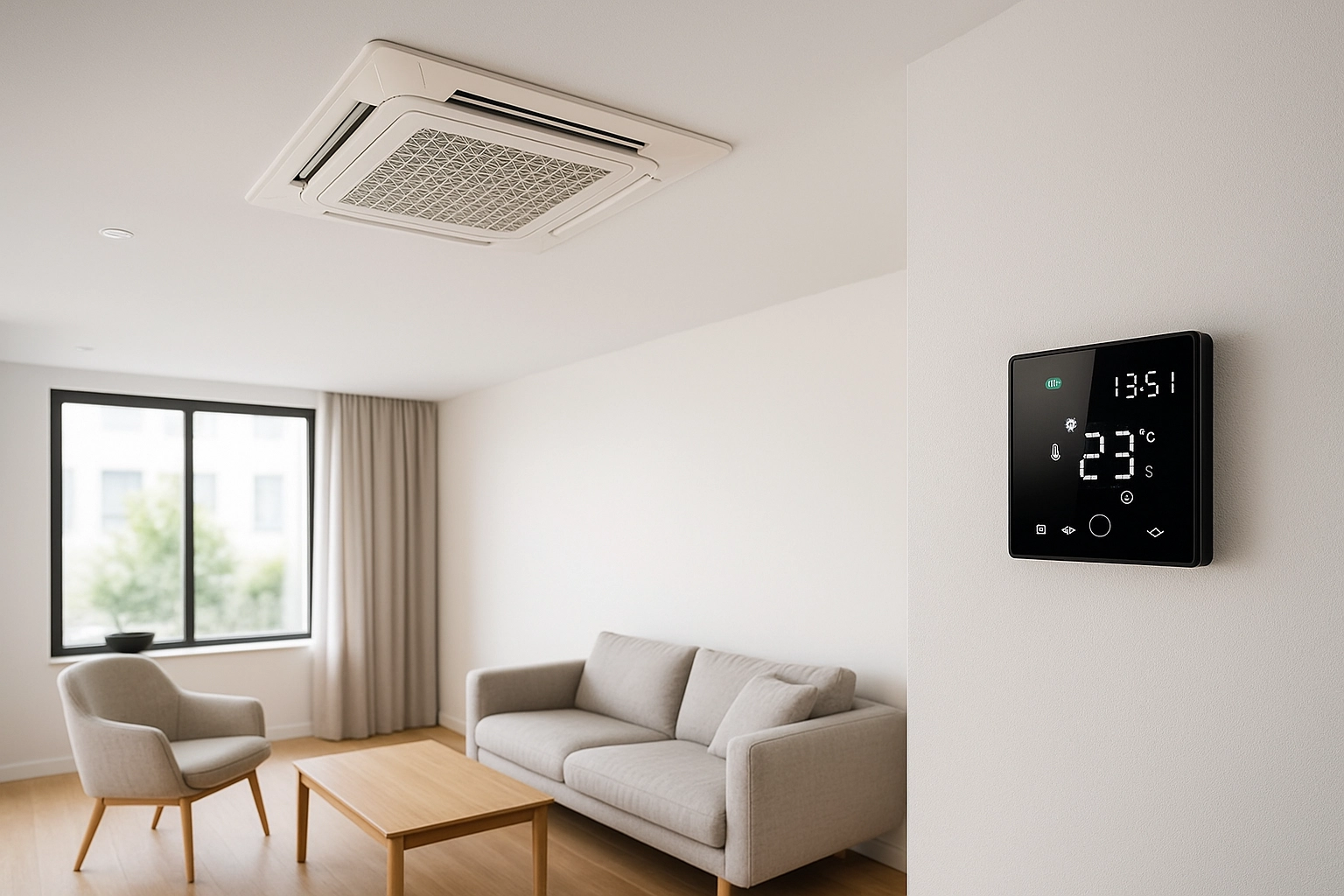

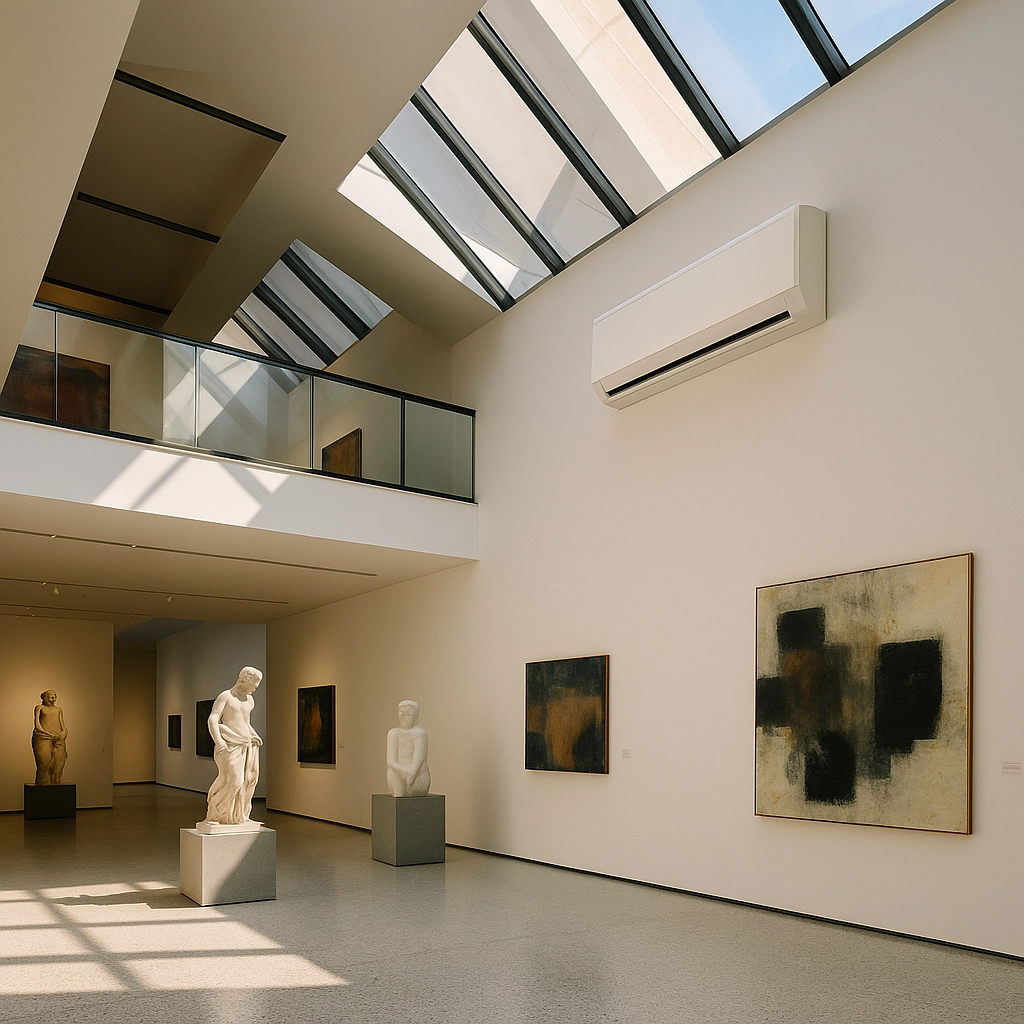

Daikin, Sabiana, Mycond i Mitsubishi Electric oferują jednostki w czterech konfiguracjach montażowych: nastiennej, kanałowej, kasetowej i podłogowej.
Wybór producenta
Dobór marki sprowadza się do dostępności serwisu i lokalnej ceny komponentów.
Typowe błędy przy projektowaniu systemu
Nieprawidłowy dobór mocy
Zaniżenie mocy agregatu skutkuje brakiem chłodu w upalne dni.
Skutki zawyżenia mocy
Zawyżenie – pracą w cyklach start-stop i wyższym zużyciem energii.
Błędy w instalacji hydraulicznej
Brak wyważenia hydraulicznego sprawia, że fancoile bliżej agregatu pobierają za dużo wody, te dalej – za mało.
Skutki braku wyważenia
Część stref nie jest chłodzona mimo sprawnego agregatu.
Zły dobór klimakonwektorów
Fancoil dobrany tylko na podstawie kubatury może nie uwzględniać nasłonecznienia czy sprzętu.
Konsekwencje złego doboru
Zbyt słaby wentylator chłodnicy nie schłodzi strefy, zbyt mocny – generuje hałas.
Serwis urządzeń
Ruchome części wentylatora i wymiennik wymagają regularnych przeglądów – zaniedbanie tych części obniża wydajność strefy.
Podsumowanie analityczne
System chiller–fancoil sprawdza się tam, gdzie skala obiektu uzasadnia inwestycję w centralną infrastrukturę hydrauliczną.
Przy dużej liczbie stref koszt jednostkowy spada, a zarządzanie budynkiem jest prostsze niż przy rozwiązaniach zdecentralizowanych.
Kluczem są poprawne obliczenia na etapie projektu.
Pytania i odpowiedzi (FAQ)
Co to jest system chiller–klimakonwektor?
Agregat schładza wodę i tłoczy ją rurociągami do fancoili.
Wentylator chłodnicy przepycha powietrze przez wymiennik i oddaje chłód lokalnie.
Każda strefa działa niezależnie.
Gdzie stosuje się taki system?
Biurowce, hotele, centra handlowe, apartamentowce – wszędzie tam, gdzie jest wiele stref i duża powierzchnia.
Poniżej około 1 500 m² koszty infrastruktury hydraulicznej trudno uzasadnić.
Czym różni się od zwykłej klimatyzacji?
W systemie split cena rośnie liniowo – każda strefa wymaga własnej sprężarki i jednostki zewnętrznej.
Tu sprężarka jest jedna, a każda kolejna strefa kosztuje tylko tyle, ile fancoil.
Kiedy system jest opłacalny?
Przy powierzchni powyżej 1 500–2 500 m² i kilkudziesięciu strefach – koszt centralnej infrastruktury rozkłada się wtedy na wiele punktów.
Czy można go stosować w domu jednorodzinnym?
Technicznie tak – ekonomicznie rzadko.
Cena agregatu i instalacji hydraulicznej jest nieproporcjonalna do skali domu.
Jakie części wymagają regularnego serwisu?
Filtry wentylatora chłodnicy (co 1–3 miesiące), wymienniki fancoili, zawory obiegu hydraulicznego i układ chłodniczy agregatu – to kluczowe części wymagające regularnego przeglądu.
Zaniedbanie obniża wydajność całego systemu.
